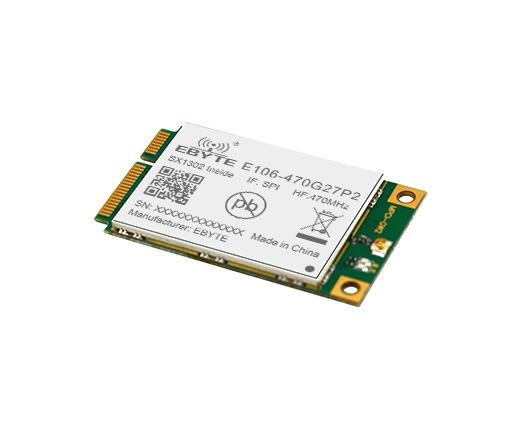

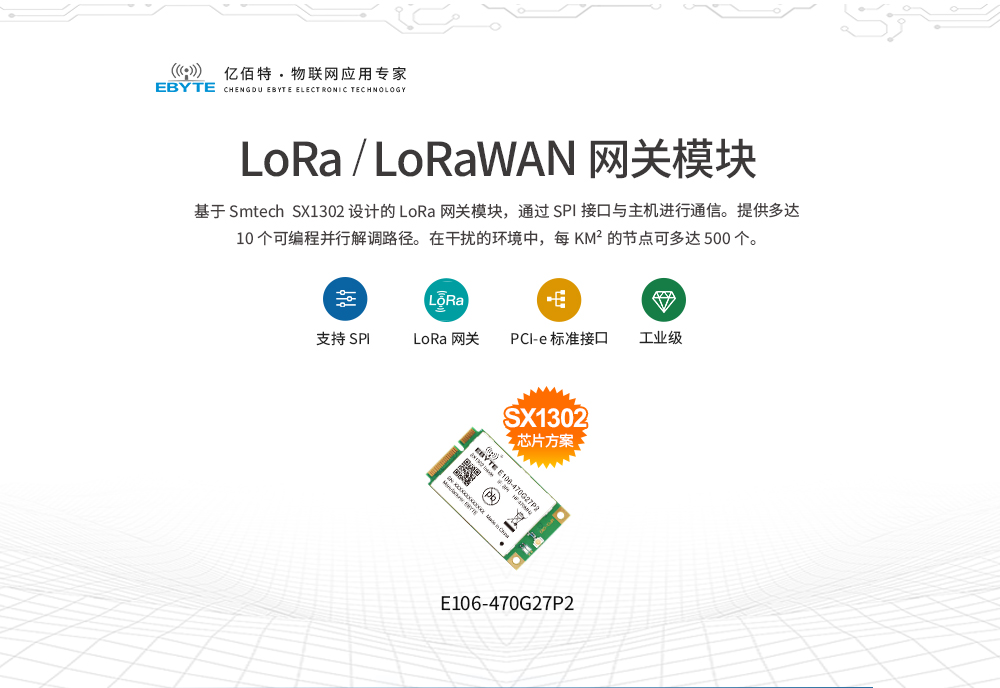

芯片方案：SX1302
工作頻率：470~510MHz
發射功率：27dBm
產品尺寸：30*50.95mm
產品重量：9.8g

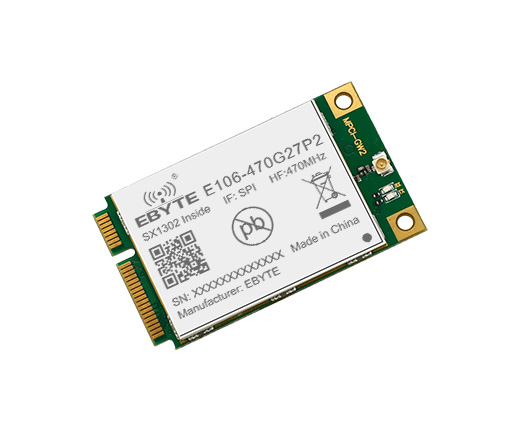

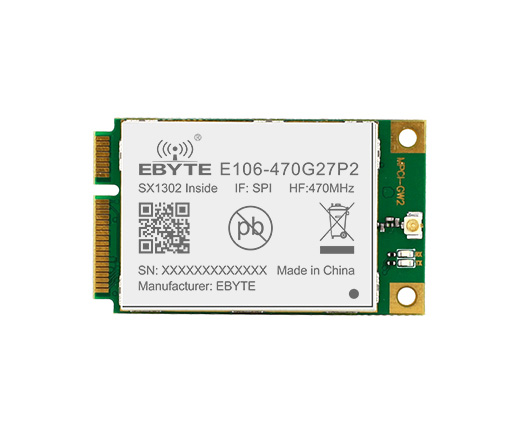

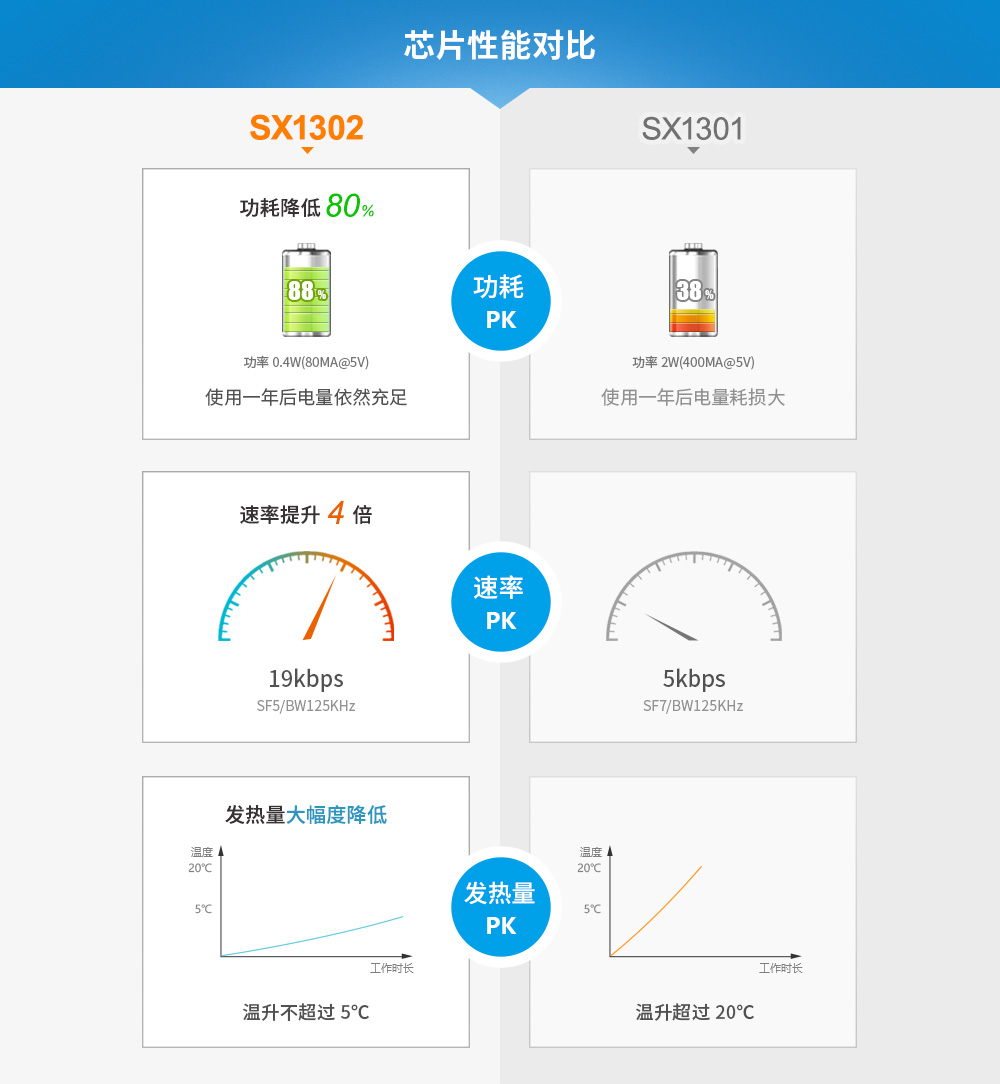

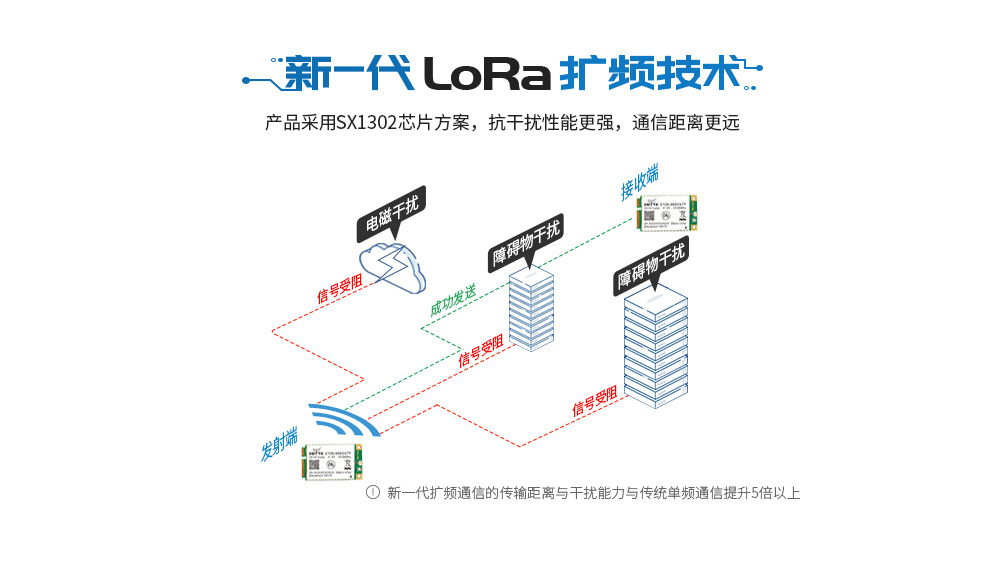

產品簡介：基于SX1302芯片方案設計的LoRa網關射頻模組，采用標準Mini PCI-e形態封裝，SPI接口，模組內置PA和LNA，半雙工設計，方便用戶快速開發LoRa網關設備。SX1302是Semtech推出的新一代LoRa網關基帶芯片，搭載前端SX1250，可以支持擴頻因子SF5~SF12。相比上一代SX1301網關方案，可支持更高速率的數據通信，同時功耗大幅降低，簡化了網關的熱設計，性能顯著提高。

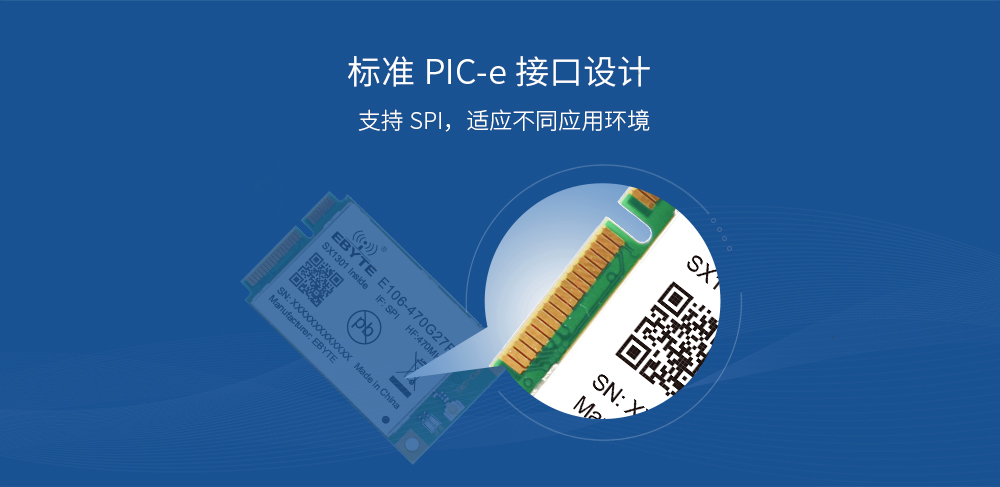

| 主要參數 | 描述 |
| Semetech Radio | SX1302 |
| 連接器 | Mini PCI Express（標準長度） |
| 外置天線 | 高增益天線（可選配） |
| Host Interface | SPI |
| mPCle 兼容性 | Standard Mini PCI-e |
| 電源 | form factor with 52Pin |
| 功耗 | DC 3.3 ±5% TX（max）:360mA RX( 所有通道 )：60mA IdIe：27mA |
| 頻率范圍 | 470~ 510 MHz |
| RX 靈敏度 | 在 SF7 可達 -121dBm； BW=125KHZ 在 SF12 可達 -141dBm；BW=125KHZ |
| LEDs， Red | TX，RX |
| 工作環境 | -40℃~ +85℃ |

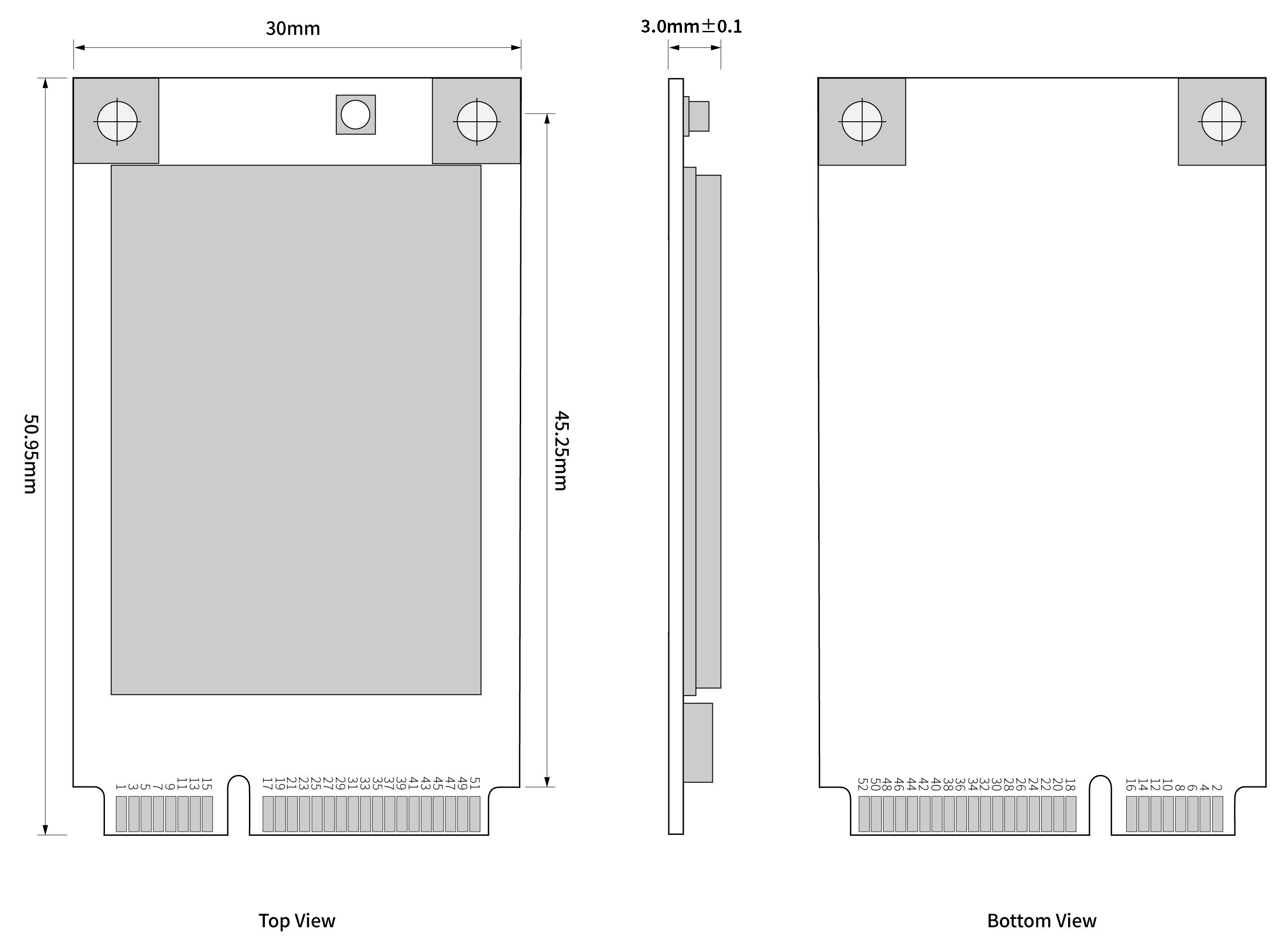

| 物理尺寸 | 50.95*30*4.5mm（PCB） |
| 編號 | Mini PCIe 管腳定義 | E106-470G27P2 管腳定義 | I/O 屬性 | 功能描述 | 備注 |
| 1 | WAKE# | RESERVED | DO | 透傳版使用，懸空 | |
| 2 | 3.3Vaux | VCC_3V3 | PI | 3.3V DC 主電源輸入 | |
| 3 | COEX1 | NC | — | 內部使用，保持懸空 | |
| 4 | GND | GND | — | 地 | |
| 5 | COEX2 | NC | — | 內部使用，保持懸空 | |
| 6 | 1.5V | NC | — | 未使用 | |
| 7 | CLKREQ# | NC | — | 內部使用，保持懸空 | |
| 8 | UIM_PWR | NC | — | 未使用 | |
| 9 | GND | GND | — | 地 | |
| 10 | UIM_DATA | RESERVED | IO | 透傳版使用，懸空 | |
| 11 | REFCLK- | RESERVED | DI | 透傳版使用，保持懸空 | |
| 12 | UIM_CLK | RESERVED | IO | 透傳版使用，保持懸空 | |
| 13 | REFCLK+ | RESERVED | DO | 透傳版使用，保持懸空 | |
| 14 | UIM_RESET | NC | — | 未使用 | |
| 15 | GND | GND | — | 地 | |
| 16 | UIM_VPP | NC | — | 內部使用，保持懸空 | |
| 17 | RESERVED | NC | — | 內部使用，保持懸空 | |
| 18 | GND | GND | — | 地 | |
| 19 | RESERVED | PPS | DI | GPS 授時輸入 | 可懸空 |
| 20 | W_DISABLE# | NC | — | 內部使用，保持懸空 | |
| 21 | GND | GND | — | 地 | |
| 22 | PERST# | NRESET | DI | 復位控制管腳 | 高電平復位 |
| 23 | PERn0 | RESERVED | DI | 預留，外部懸空 | |
| 24 | 3.3Vaux | VCC_3V3 | PI | 3.3V DC 主電源輸入 | |
| 25 | PERp0 | NC | — | 未使用 | |
| 26 | GND | GND | — | 地 | |
| 27 | GND | GND | — | 地 | |
| 28 | 1.5V | NC | — | 未使用 | |
| 29 | GND | GND | — | 地 | |
| 30 | SMB_CLK | NC | — | 內部使用，保持懸空 | |
| 31 | PETn0 | RESERVED | DO | 預留，外部懸空 | |
| 32 | SMB_DATA | NC | — | 內部使用，保持懸空 | |
| 33 | PETp0 | NC | — | 未使用 | |
| 34 | GND | GND | — | 地 | |
| 35 | GND | GND | — | 地 | |
| 36 | USB_D- | RESERVED | IO | 透傳版使用，保持懸空 | |
| 37 | GND | GND | — | 地 | |
| 38 | USB_D+ | RESERVED | IO | 透傳版使用，保持懸空 | |
| 39 | 3.3Vaux | VCC_3V3 | PI | 3.3V DC 主電源輸入 | |
| 40 | GND | GND | — | 地 | |
| 41 | 3.3Vaux | VCC_3V3 | PI | 3.3V DC 主電源輸入 | |
| 42 | LED_WWAN# | RX_ON | DO | 連接到 SX1302 的 GPIO3 | |
| 43 | GND | GND | — | 地 | |
| 44 | LED_WLAN# | TX_ON | DO | 連接到 SX1302 的 GPIO5 | |
| 45 | RESERVED | SX_SCK | DI | SPI 時鐘信號輸入 | |
| 46 | LED_WPAN# | CFG_ON | DO | CFG 指示，接板載 LED | |
| 47 | RESERVED | SX_MISO | DO | SPI 數據輸出 | |
| 48 | 1.5V | NC | — | 未使用 | |
| 49 | RESERVED | SX_MOSI | DI | SPI 數據輸入 | |
| 50 | GND | GND | — | 地 | |
| 51 | RESERVED | SX_CSN | DI | SPI 片選信號輸入 | |
| 52 | 3.3Vaux | VCC_3V3 | PI | 3.3V DC 主電源輸入 |
