當前位置： 首頁 >產品中心 >串口服務器/以太網>以太網模組>NS2

NS2 串口轉以太網模塊

接口信號：以太網

接口方式：UART串口

尺寸大?。?7*27*2.8mm

工作電壓：3.0～5.5V

產品重量：5±1g

產品簡介：NS2是實現串口數據 ? 以太網數據轉換的以太網串口服務器模組；具有多種Modbus網關模式以及TCP/DUP/MQTT/HTTP物聯網網關模式，可滿足各類串口設備/PLC的聯網功能。模組采用LCC封裝，便于用戶設備集成在PCB板上。NS8-TB測試套件自帶USB轉TTL電路無需用戶在外接轉換器，并引出復位和恢復出廠設置引腳外接按鍵方便操作、同時也將運作狀態指示引腳外接LED方便用戶觀察狀態。

以太網模塊NE2-S1系列以太網模塊NT1系列TTL轉以太網網口NT1-M系列超級網口NE2-T1M系列2代超級網口

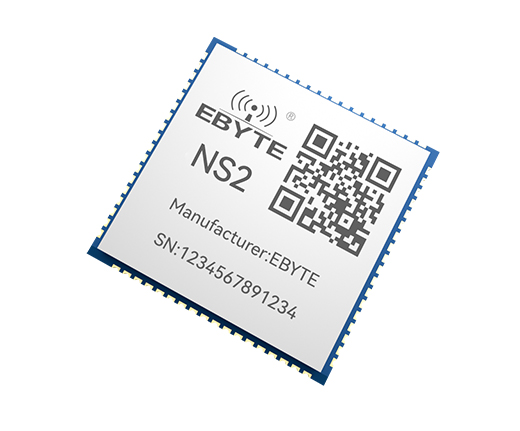

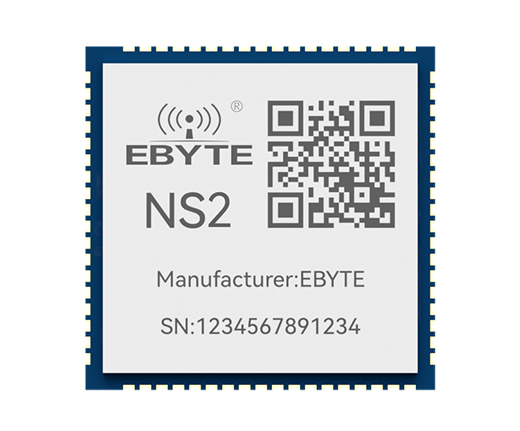

NS2串口轉以太網模塊
串口轉以太網模塊 (2)
串口轉以太網模塊 (3)
串口轉以太網模塊 (4)
串口轉以太網模塊 (5)

項目說明
工作電壓

3.0～5.5V（DC）

工作電流

200mA @ 5V

串口電平

TTL 電平（3.3V）

工作模式

TCP Serve（r 默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client

Socket 連接

TCP 服務器最多支持 16 路客戶端連接

網絡協議

IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT

IP 地址

可自定義（默認，192.168.3.7）

域名解析

支持

DNS 域名解析服務器

可自定義（默認 114.114.114.114）

配置方式

配置工具、AT 指令

本地端口

可自定義（默認，通道 1～通道 2：8001-8002）

子網掩碼

255.255.255.0（默認，可自定義）

網關

192.168.3.1（默認，可自定義）

串口緩存

512Byte

打包機制

512 Byte

串口波特率

2400 ～ 115200 bps（默認 115200）

數據位

8

停止位

1（默認）、2

校驗位

None（默認）、 Odd、Even

產品尺寸

27×27× 2.8 mm （L×W×H）

產品重量

3.5g

工作溫濕度

-40 ～ +85℃、5% ～ 95%RH（無凝露）

存儲溫濕度

-40 ～ +105℃、5% ～ 95%RH（無凝露）


NS2-NS4-NS8-NS8以太網模塊尺寸

序號引腳功能描述
1GND公共接地端，電源負端輸入；
2NC默認懸空；
3NC默認懸空；
4NC默認懸空；
5NC默認懸空；
6NC默認懸空；
7GND公共接地端，電源負端輸入；
8GND公共接地端，電源負端輸入；
9GND公共接地端，電源負端輸入；
10GND公共接地端，電源負端輸入；
11NC默認懸空；
12NC默認懸空；
13NC默認懸空；
14NC默認懸空；
15TXD2串口發送數據，僅支持 3.3V TTL，若接 5V 需電平轉換；
16RXD2串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；
17NC默認懸空；
18NC默認懸空；
19GND公共接地端，電源負端輸入；
20GND公共接地端，電源負端輸入；
21VCC電源正輸入，支持 3-5.5V 輸入，可與 22 號腳同時使用；
22VCC電源正輸入，支持 3-5.5V 輸入；可與 21 號腳同時使用；
23NC默認懸空；
24NC默認懸空；
25NC默認懸空；
26NC默認懸空；
27NC默認懸空；
28NC默認懸空；
29NC默認懸空；
30NC默認懸空；
31NC默認懸空；
32NC默認懸空；
33485EN-2串口 2 RS485 使能引腳，常態為低，發送數據時拉高
34NC默認懸空；
35NC默認懸空；
36485EN-1串口 1RS485 使能引腳，常態為低，發送數據時拉高
37NC默認懸空；
38NC默認懸空；
39NC默認懸空；
40NC默認懸空；
41SPDLED網口數據指示燈
42LINKLED網口連接指示燈
43RX+以太網接收 RX+信號；
44RX-以太網接收 RX-信號；
45TX+以太網發送 TX+信號；
46TX-以太網發送 TX-信號；
47RESTORE復位引腳，拉低 5 秒以上生效
48TXD1串口發送數據，僅支持 3.3V TTL，若接 5V 需電平轉換；
49RXD1串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；
50NC默認懸空；
51NC默認懸空；
52NC默認懸空；
533.3V可輸出電壓 3.3V；
54GND公共接地端，電源負端輸入；
55NC默認懸空；
56NC默認懸空；
57NC默認懸空；
58NC默認懸空；
59NRST模塊復位，拉低 1ms 以上生效
60NET網絡連接指示燈，連接成功輸出 2S 方波
連接不成功輸出 1S 矩形波，0.9S 拉高，0.1S 拉低
61NC默認懸空；
62NC默認懸空
63NC默認懸空；
64NC默認懸空；
65LINK1串口 1 數據鏈路指示燈，UDP 模式輸出低電平；
其他模式連接成功輸出低電平，無連接輸出高電平；
66DATA1串口 1 數據指示燈引腳，有數據交互時輸出 50ms 方波；
67LINK2串口 2 數據鏈路指示燈，UDP 模式輸出低電平；
其他模式連接成功輸出低電平，無連接輸出高電平；
68DATA2串口 2 數據指示燈引腳，有數據交互時輸出 50ms 方波；
69NC默認懸空；
70NC默認懸空；
71NC默認懸空；
72NC默認懸空；
