接口類型：UART串口
工作頻率：2400-2480MHz
發射功率：20dBm
通信距離：0.8km
尺寸大?。?0*14mm

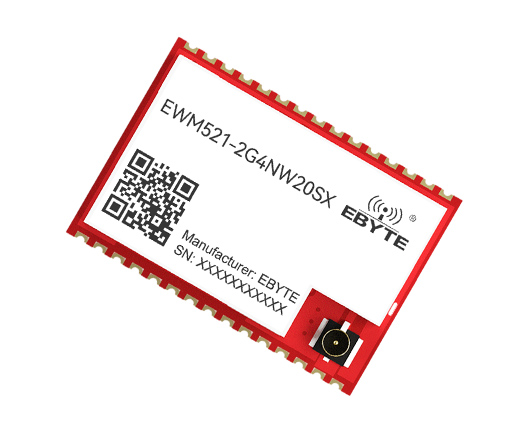

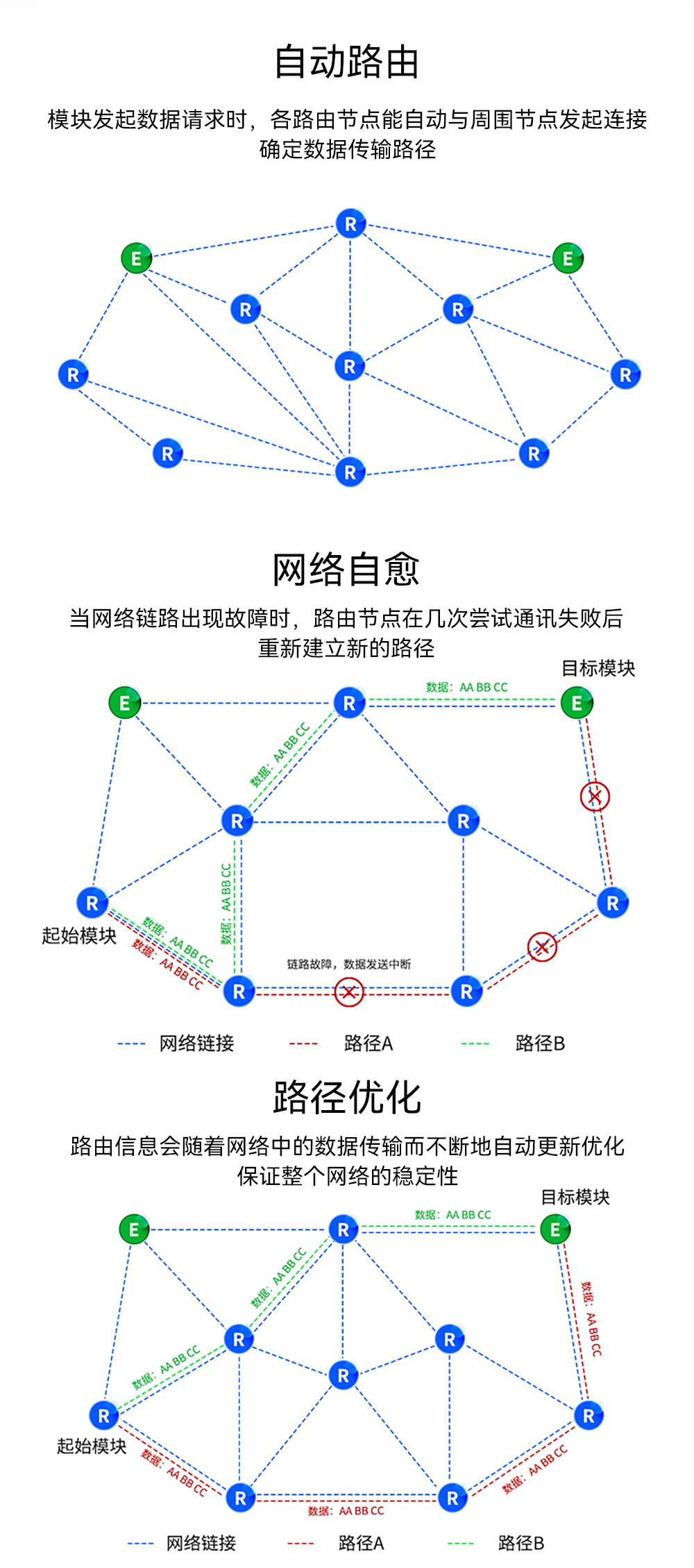

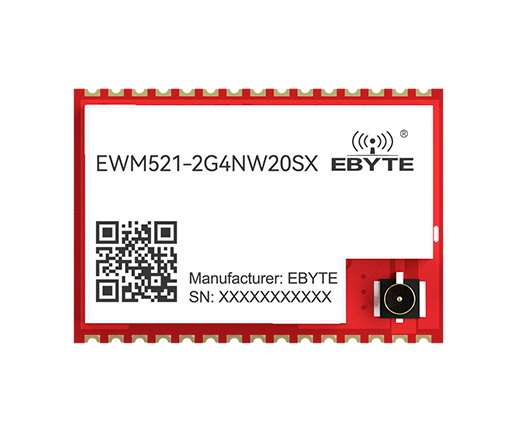

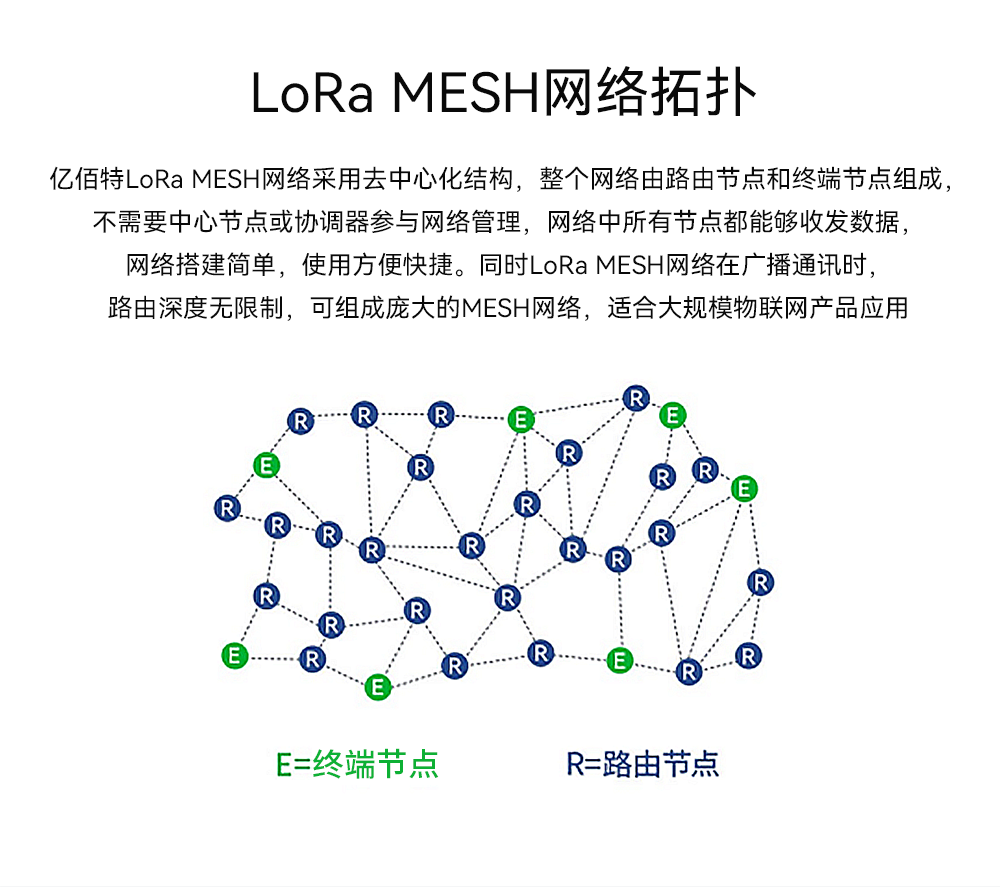

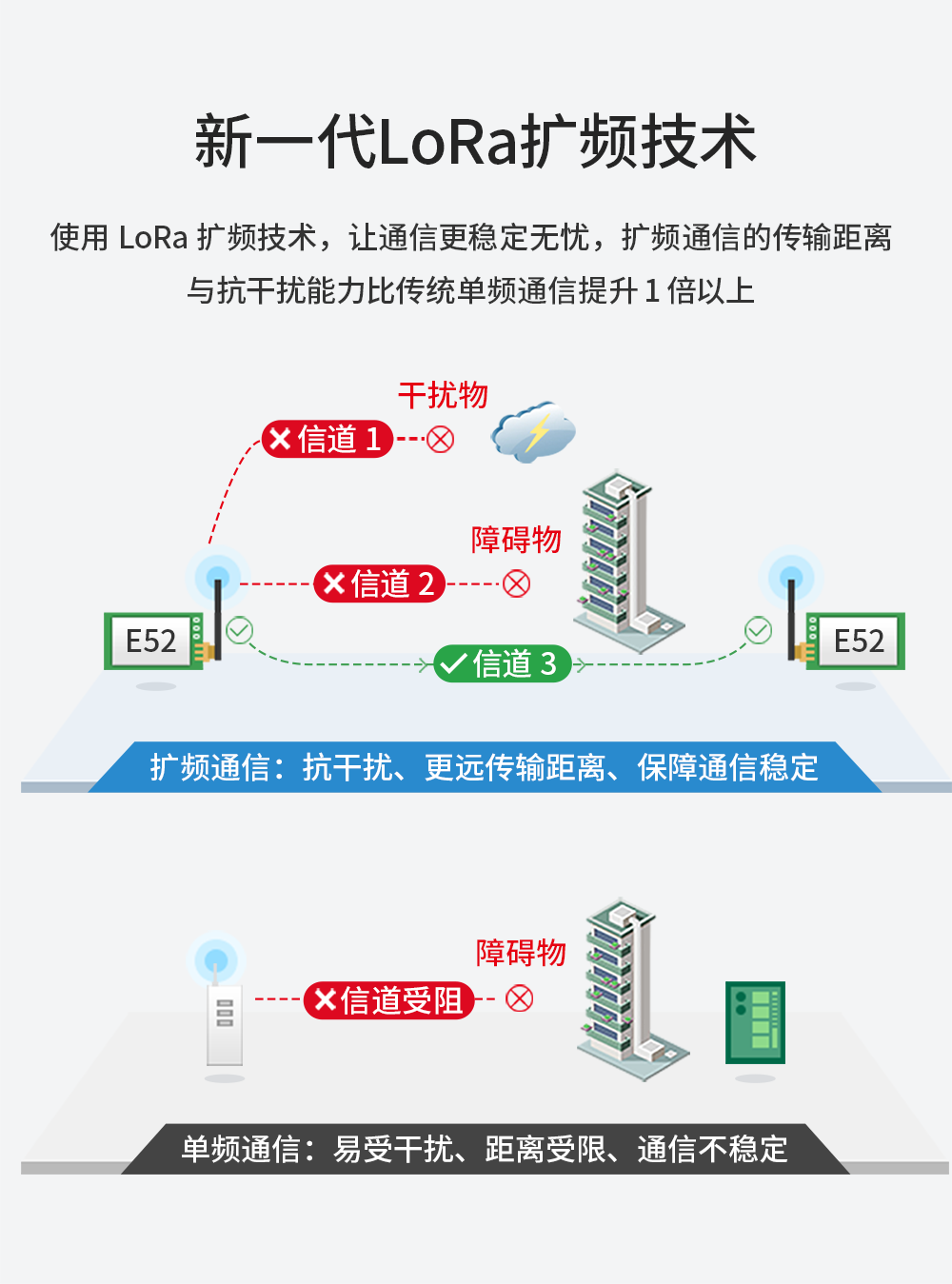

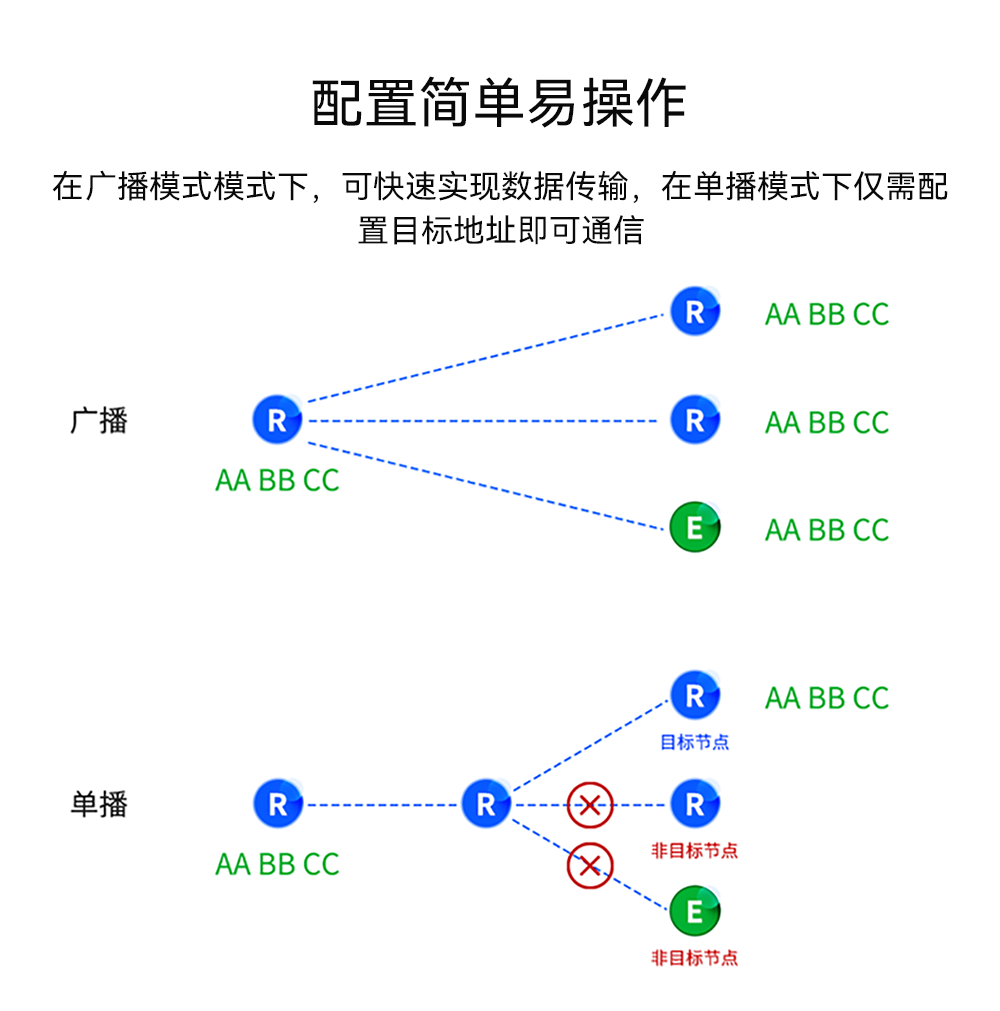

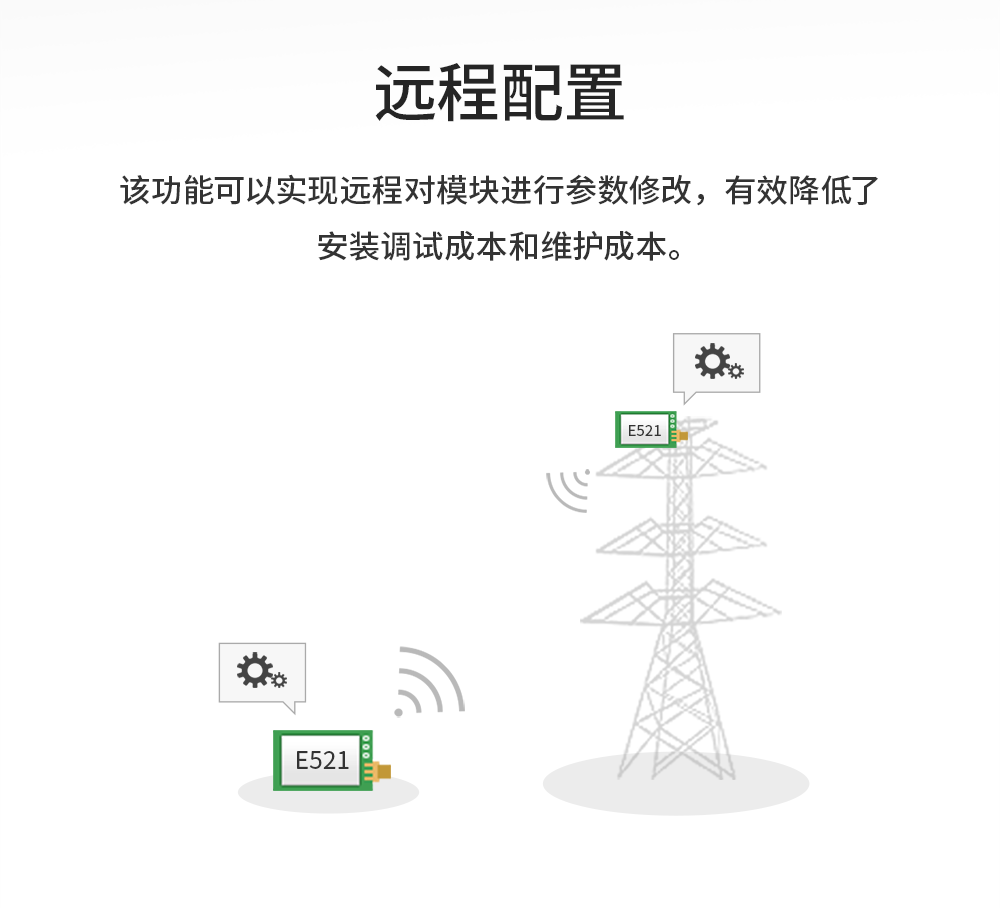

產品簡介：EWM521-2G4NW20SX是一款2.4GHz?ISM頻段的無線串口MESH組網模塊，最大輸出功率為20dBm，最高空中速率可達2Mbps，最大支持波特率115200bps，工作頻段范圍2400~2480 MHz。該mesh模組采用全新MESH組網技術，具有去中心化、自路由、網絡自愈、多級路由等功能特點，適用于智能家居以及工業傳感器、無線報警安全系統、樓宇自動化解決方案、智慧農業等應用場景。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓 | 0V | 3.6V | ≥3.3V 可保證輸出功率,超過 3.6V 可能燒毀模塊模塊內部無 LDO，建議外接3.3V LDO |
| 工作溫度 | -40℃ | +85℃ | 工業級設計 |
| 工作濕度 | 10% | 90% | - |
| 儲存溫度 | -40℃ | +125℃ | - |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 1.8 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率,超過 3.6V 可能燒毀模塊模塊內部無LDO，建議外接 3.3V LDO | |
| 通信電平（V） | 3.3 | 使用 5.0V TTL 建議加電平轉換 | |||
| 工作溫度（℃） | -40 | - | +85 | 工業級設計 | |
| 工作頻段（MHz） | 2400 | - | 2480 | 支持 ISM 頻段 | |
| 功 耗 | 發射電流（mA） | - | 180 | - | 瞬時功耗 |
| 工作電流（mA） | - | 20 | - | - | |
| 發射功率（dBm） | - | 20 | 21 | 用戶可自行配置 | |

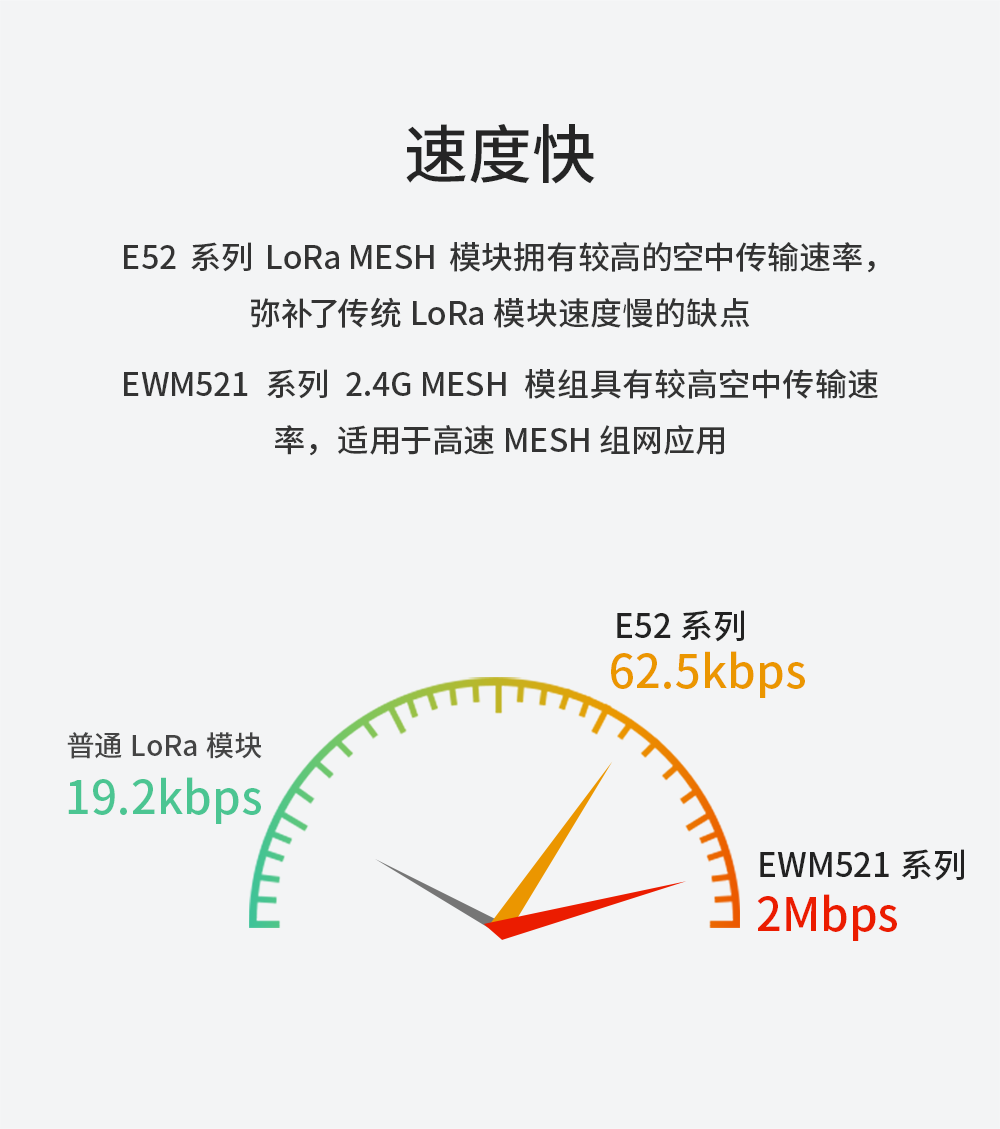

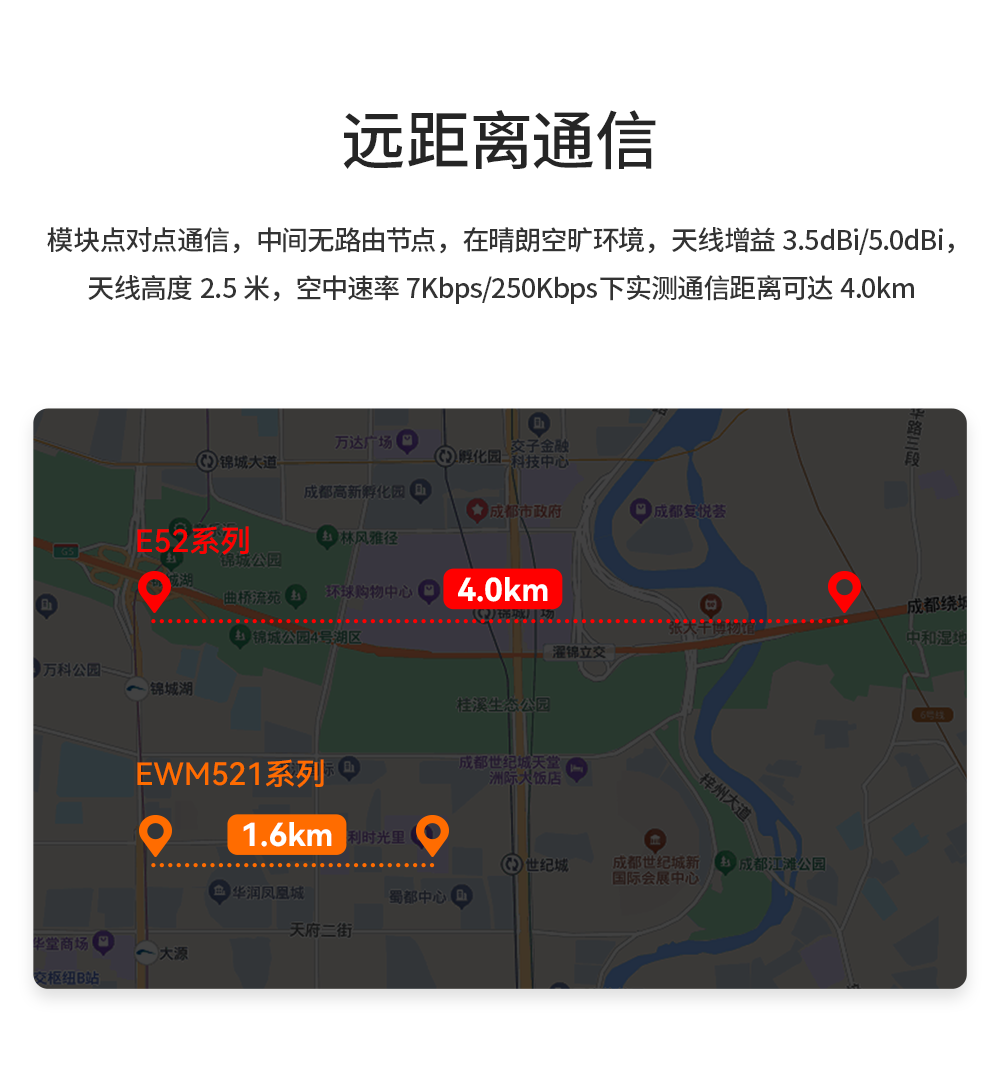

| 空中速率 | 250K | 500K | 1M | 空中速率四檔可選（250K、500K、1M、2M） | |
| 主要參數 | 描述 | 備注 |
| 參考距離 | 0.8 Km | 晴朗空曠環境，天線增益 3.5dBi，天線高度 2.5 米，空中速率 250Kbps |
| 分包方式 | 32 Btye | 單包最大容量，禁止超過最大容量 |
| 調制方式 | FSK | - |
| 通信接口 | UART 串口 | 3.3V TTL 電平 |
| 封裝方式 | 貼片式 | - |

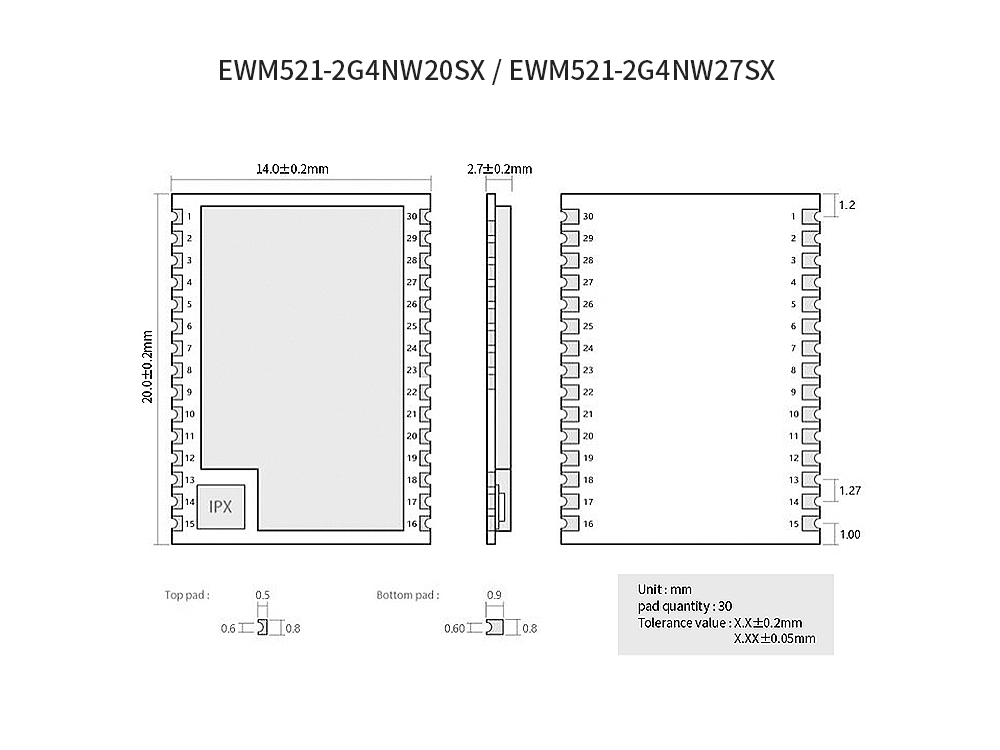

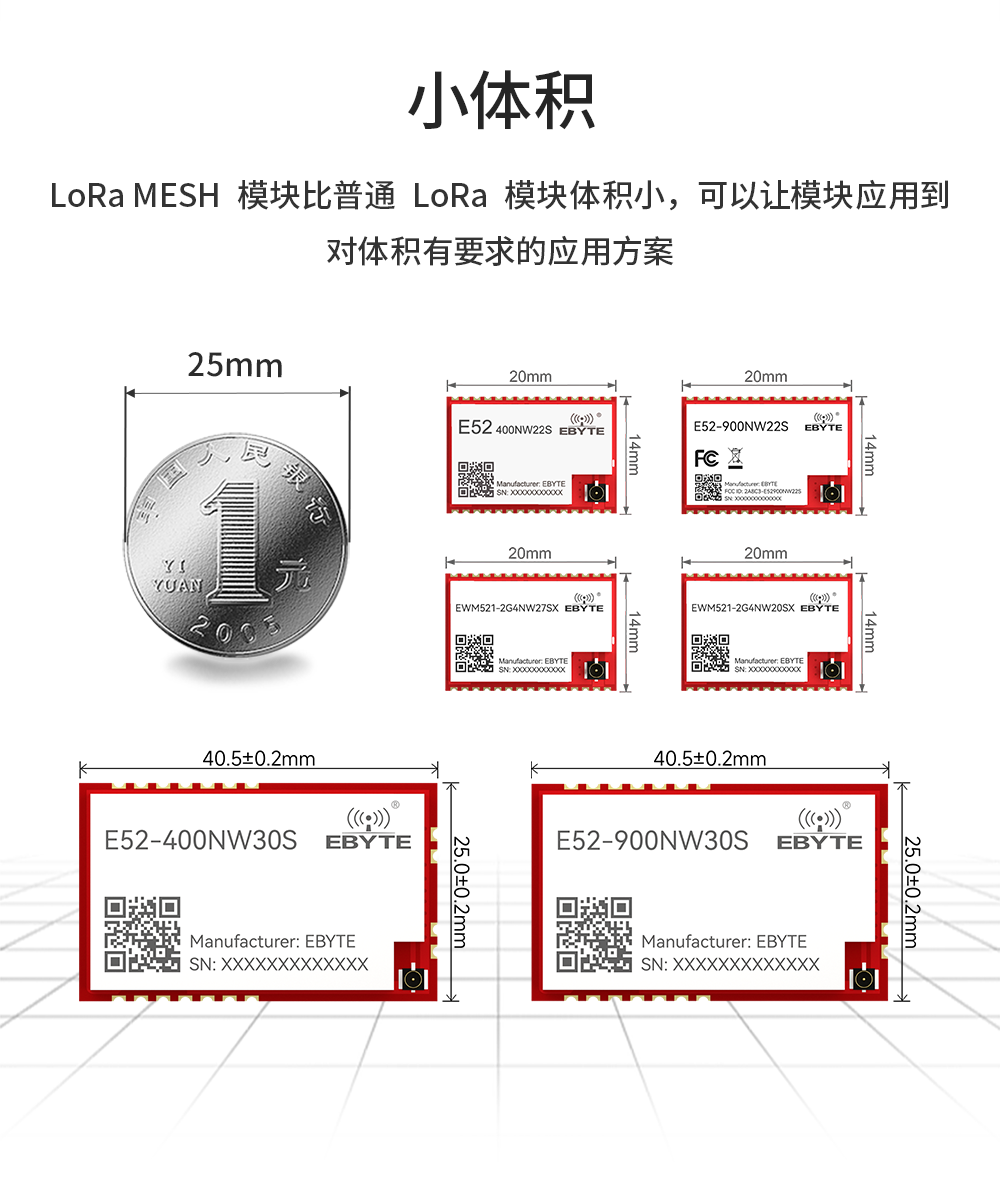

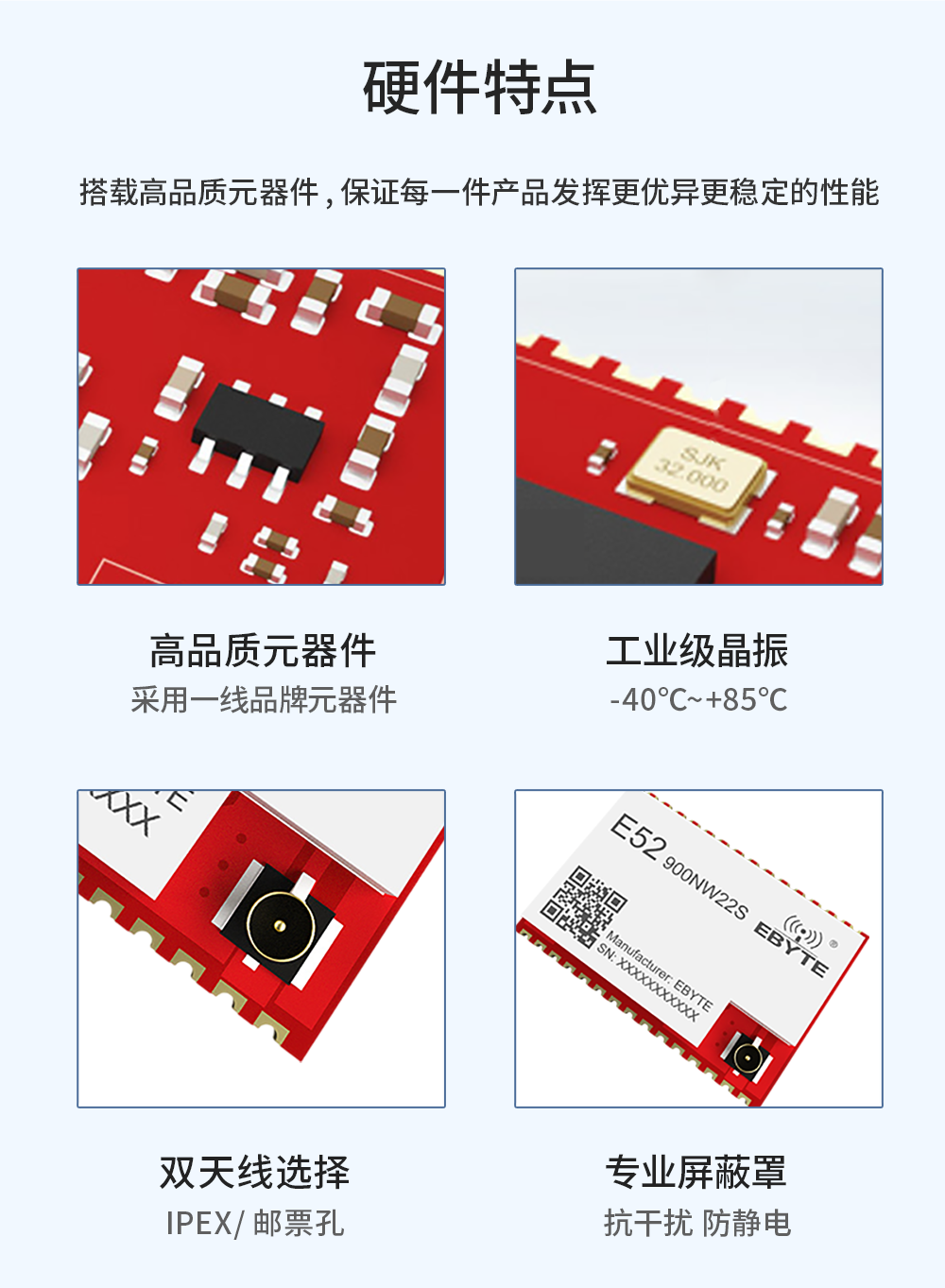

| 外形尺寸 | 20*14mm | ±0.1mm |
| 天線接口 | IPEX/郵票孔 | 特性阻抗約 50Ω |
| 重量 | 1.2g | ±0.1g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | PB4 | 輸入/輸出 | 暫未使用，建議 NC |
| 2 | PB7 | 輸入/輸出 | 射頻發送指示引腳，默認高電平，低電平有效(連接到測試套件 LED1) |
| 3 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 4 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 5 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 6 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 7 | PC1 | 輸入/輸出 | 暫未使用，建議 NC |
| 8 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 9 | PB6 | 輸入/輸出 | UART_TXD，串口發送引腳 |
| 10 | PB5 | 輸入/輸出 | UART_RXD，串口接收引腳 |
| 11 | PC0 | 輸入/輸出 | 暫未使用，建議 NC |
| 12 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 13 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 14 | ANT | 輸入/輸出 | 天線接口，50Ω特性阻抗（連接到測試套件的 SMA 接口） |
| 15 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 16 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 17 | RESET | 輸入 | 復位引腳，默認高電平，低電平有效（連接到測試套件 RST 按鍵） |
| 18 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 19 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 20 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 21 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 22 | PD4 | 輸入/輸出 | EWM521-2G4NW20SX 暫未使用，建議 NC |
| 23 | PB3 | 輸入/輸出 | 暫未使用，建議 NC |
| 24 | PD6 | 輸入/輸出 | 暫未使用，建議 NC |
| 25 | PD7 | 輸入/輸出 | 暫未使用，建議 NC |
| 26 | PA7 | 輸入/輸出 | 暫未使用，建議 NC |
| 27 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 28 | VDD | 輸入 | 電源 VDD,根據不同型號進行電源設計 |
| 29 | SWS | - | 調試引腳 |
| 30 | PB2 | - | 暫未使用，建議 NC |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.html |
| 【聯系郵箱】：[email protected] |

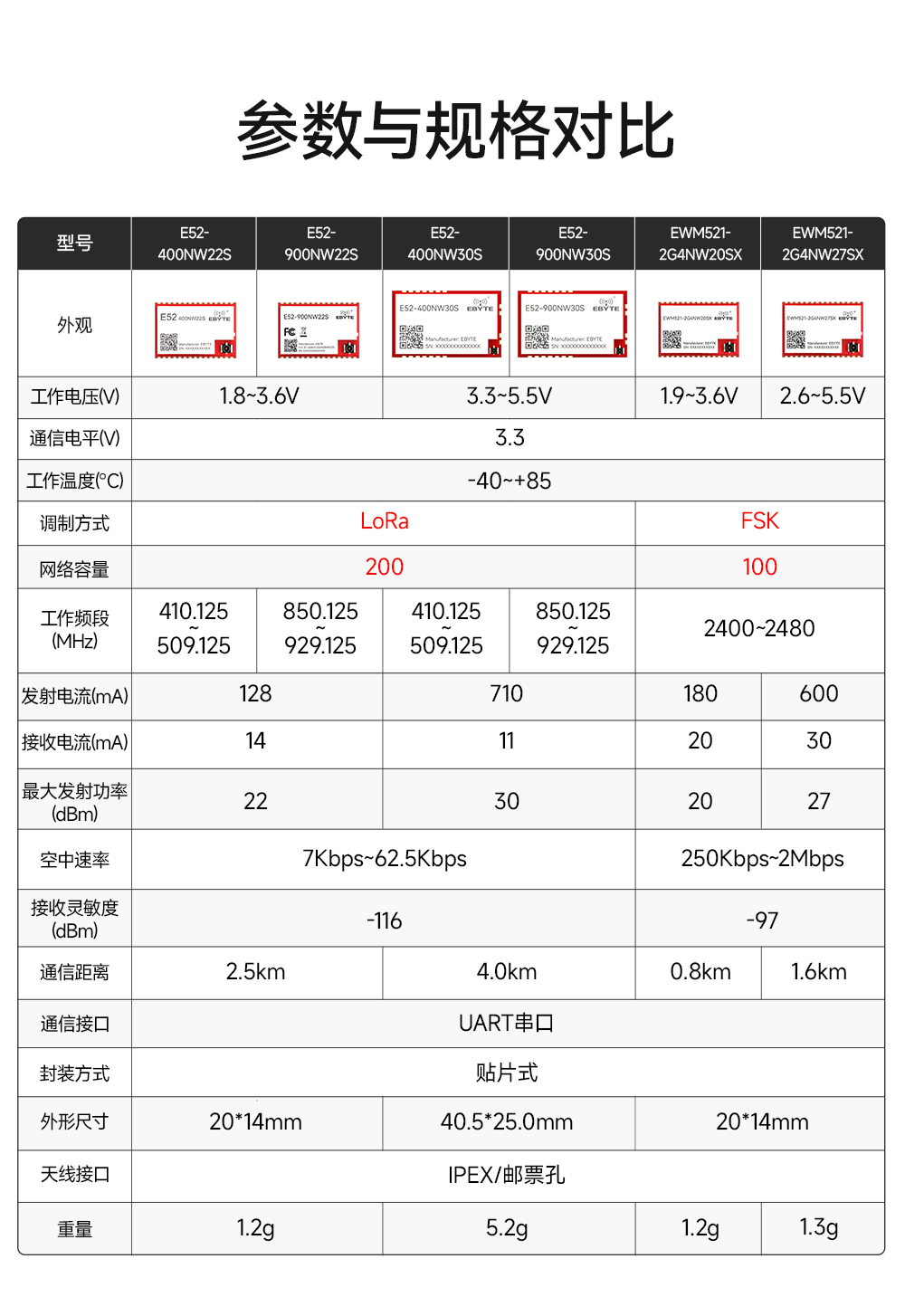

| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
