采集類型：開關量
接口類型：以太網
采集路數：2路

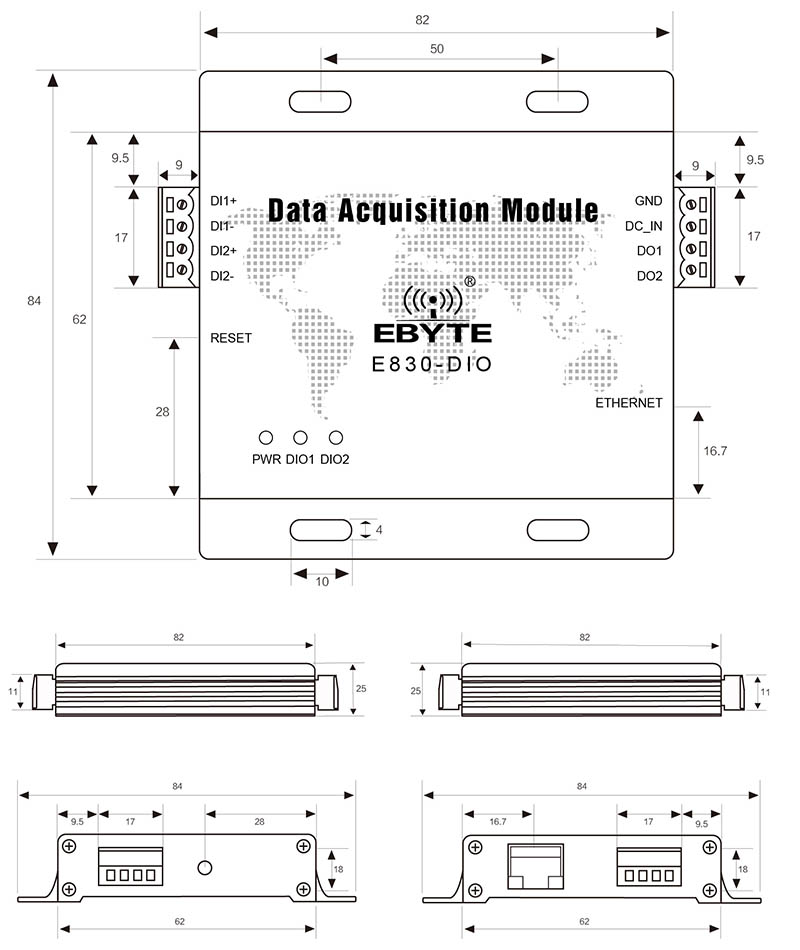

產品尺寸：82*84*25mm
產品重量：121±5g

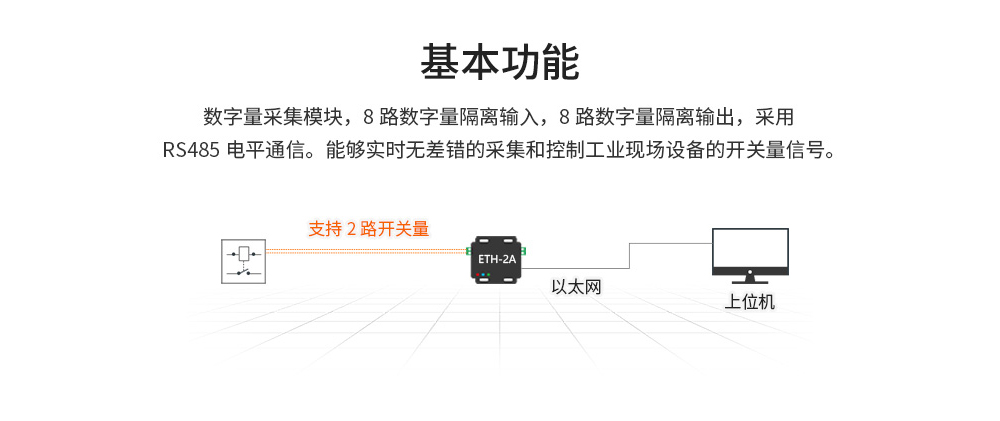

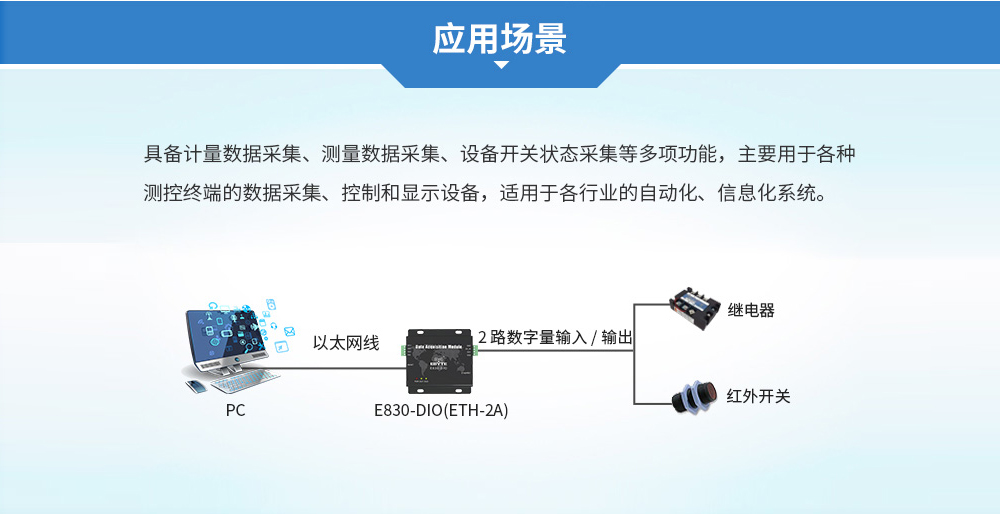

產品簡介：E830-DIO(ETH-2A)是一款以太網數字量采集模塊，2 路數字量隔離輸入，2 路數字量隔離輸出（NPN 晶體管集電極開路輸出），內部使用光耦等器件將通信與其它電路實現全隔離，靜電防護能力達到行業領先水平。
溫馨提示：該產品已下架，批量可發起生產。
| 序號 | 參數名稱 | 參數值 | 注釋 |
| 1 | 模塊尺寸 | 82 * 84 *25mm | 不含壓線接口 |
| 2 | 平均重量 | 118±2g | 不含壓線接口 |
| 3 | 輸入通道 | 2 路雙端數字量輸入 | 2 路雙端數字量隔離輸入，輸入電壓壓差 6-28V 為有效輸入 |
| 4 | 輸出通道 | 2 路單端數字量輸出 | 2 路數單端字量隔離輸出（NPN 晶體管集電極開路輸出） |
| 5 | 接口方式 | 1 * 4 * 3.81 mm | 壓線方式 |
| 6 | 供電電壓 | 8 ~ 28V DC | 注意：高于28V電壓，將導致模塊永久損毀 |
| 7 | 工作電流 | 40mA@24V | 常態下16mA，串口有數據通信時29mA |
| 8 | 設備地址 | 0~248 | 0~248可設置，默認為1 |
| 9 | 工作溫度 | -40℃～+85℃ | 工業級 |
| 10 | 隔離防護 | 4000V DC | 雷擊，浪涌防護 |

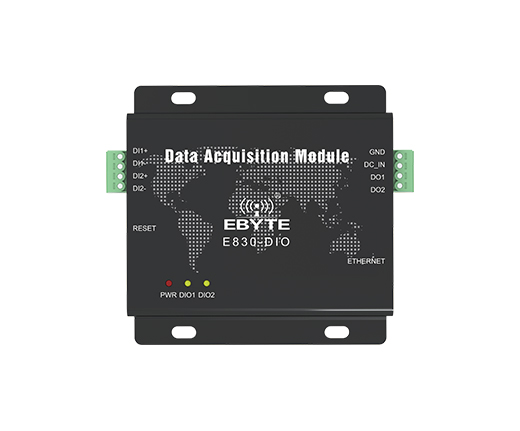

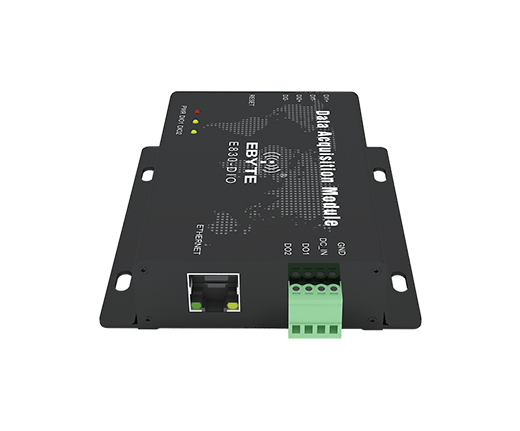

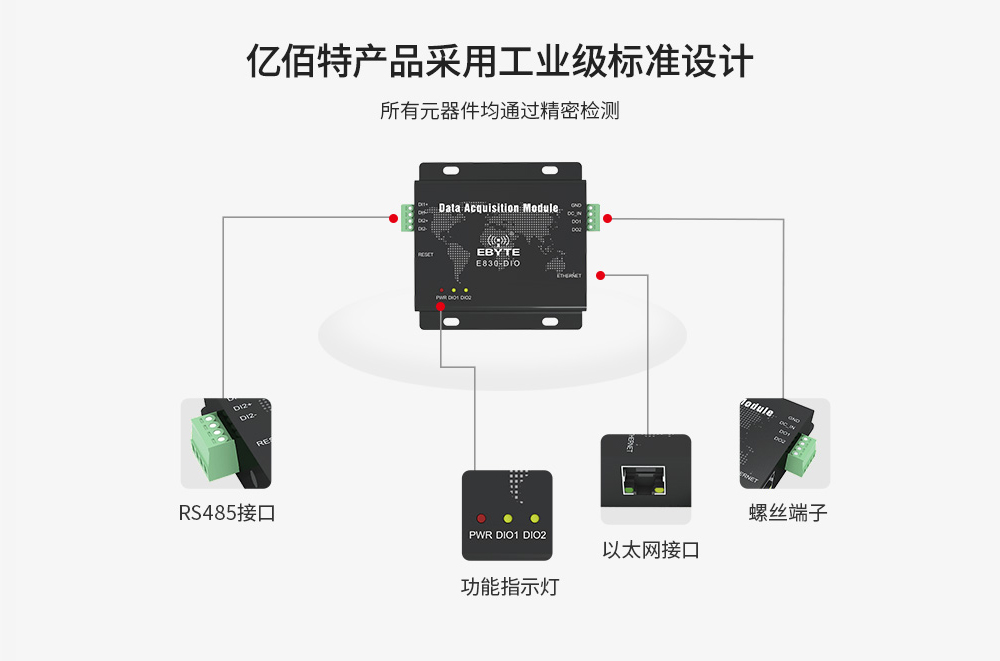

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | GND | 壓線式電源輸入負極 | 電源參考地 |
| 2 | DC_IN | 壓線式電源輸入正極 | 電源輸入端，范圍：DC8-28V，推薦 12V，24V |
| 3 | DO1 | 數字量輸出通道 1 | NPN 晶體管集電極開路輸出 |
| 4 | DO2 | 數字量輸出通道 2 | NPN 晶體管集電極開路輸出 |
| 5 | ETHERNET | RJ45 接口 | 帶網絡變壓器的 RJ45 接口 |
| 6 | DIO2 | 數字量輸入輸出通道 2 指示 | 輸入有信號時藍色，輸出有信號時綠色，同時有信號時淡藍色 |
| 7 | DIO1 | 數字量輸入輸出通道 1 指示 | 輸入有信號時藍色，輸出有信號時綠色，同時有信號時淡藍色 |
| 8 | PWR | 電源指示 | 電源工作正常時，亮紅色燈 |
| 9 | DI2- | 數字量輸入通道 2 | 數字量采集，光耦隔離 |
| 10 | DI2+ | 數字量輸入通道 2 | 數字量采集，光耦隔離 |
| 11 | DI1- | 數字量輸入通道 1 | 數字量采集，光耦隔離 |
| 12 | DI1+ | 數字量輸入通道 1 | 數字量采集，光耦隔離 |
