芯片方案：-
工作頻率：410~510MHz
發射功率：20dBm
通信距離：2.5km
產品尺寸：36*21mm
產品重量：5.3±1g

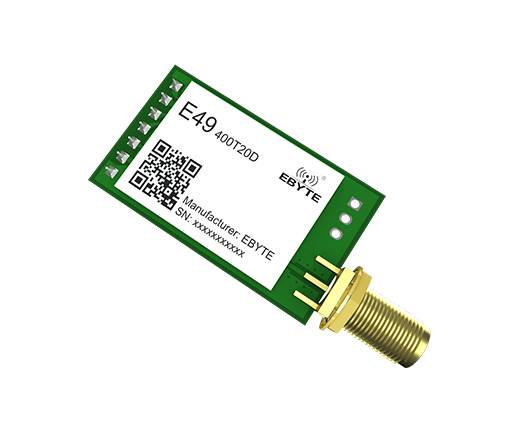

產品簡介：E49-400T20D 是成都億佰特推出的一款超高性價比無線數傳模塊，它具有 4 種工作模式。各種傳輸方式各具特點，可分別適用于多種應用場景。E49-400T20D 能完美支持工業級應用，出廠經過嚴格的測試，確保其工業可靠性和批量一致性。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~510 MHz | 支持 ISM 頻段 |

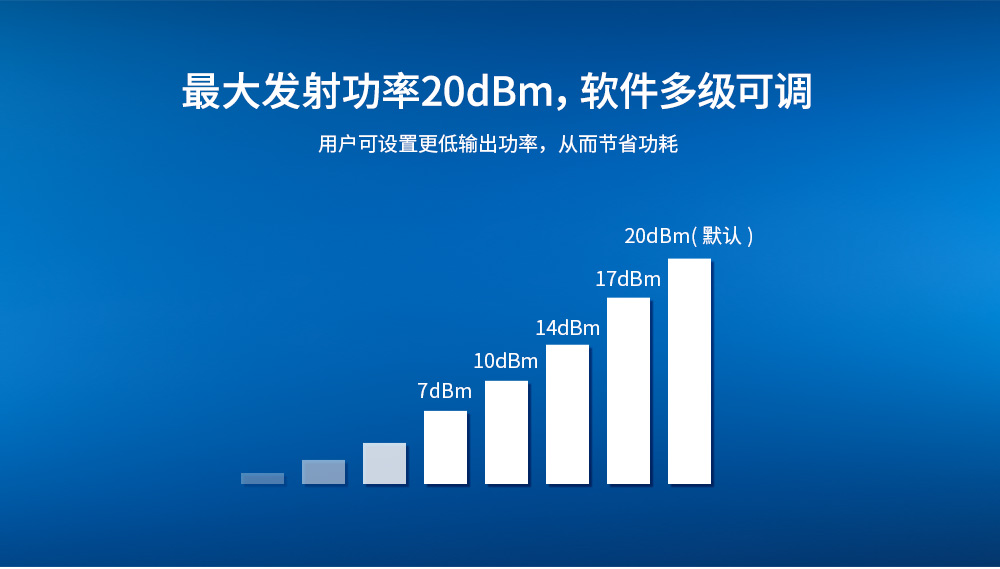

| 發射功率 | 20 dBm | - |
| 接收靈敏度 | -117 dBm | 空中速率為 1.2kbps |

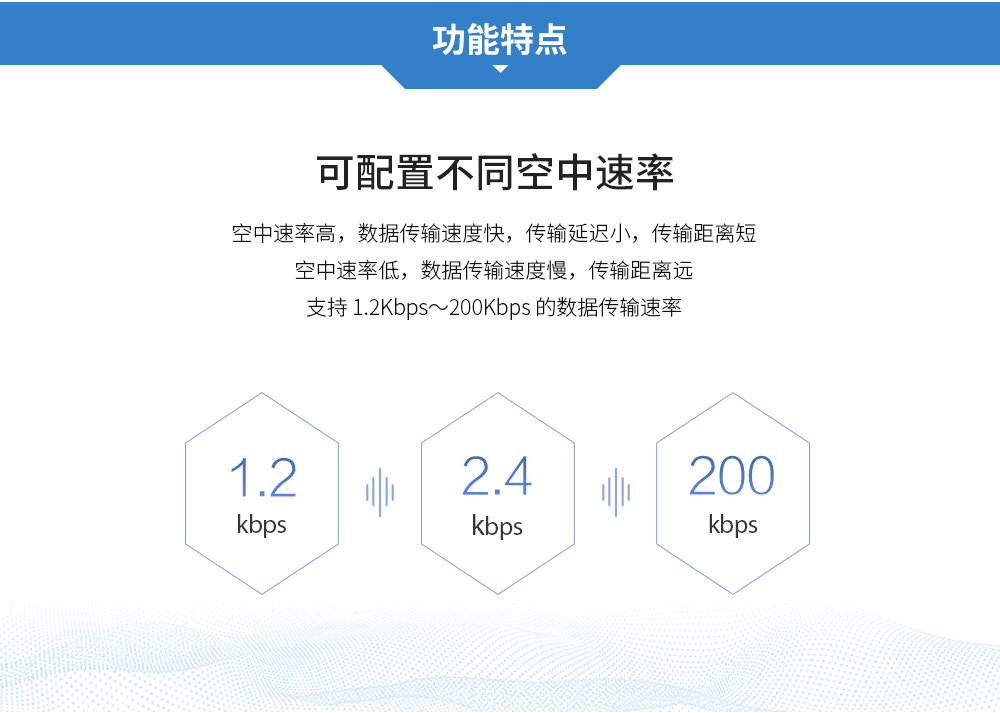

| 空中速率 | 1.2k~200kbps | 用戶編程控制 |
| 實測距離 | 2500米 | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 1.2kbps |
| 硬件參數 | 參數值 | 備注 |

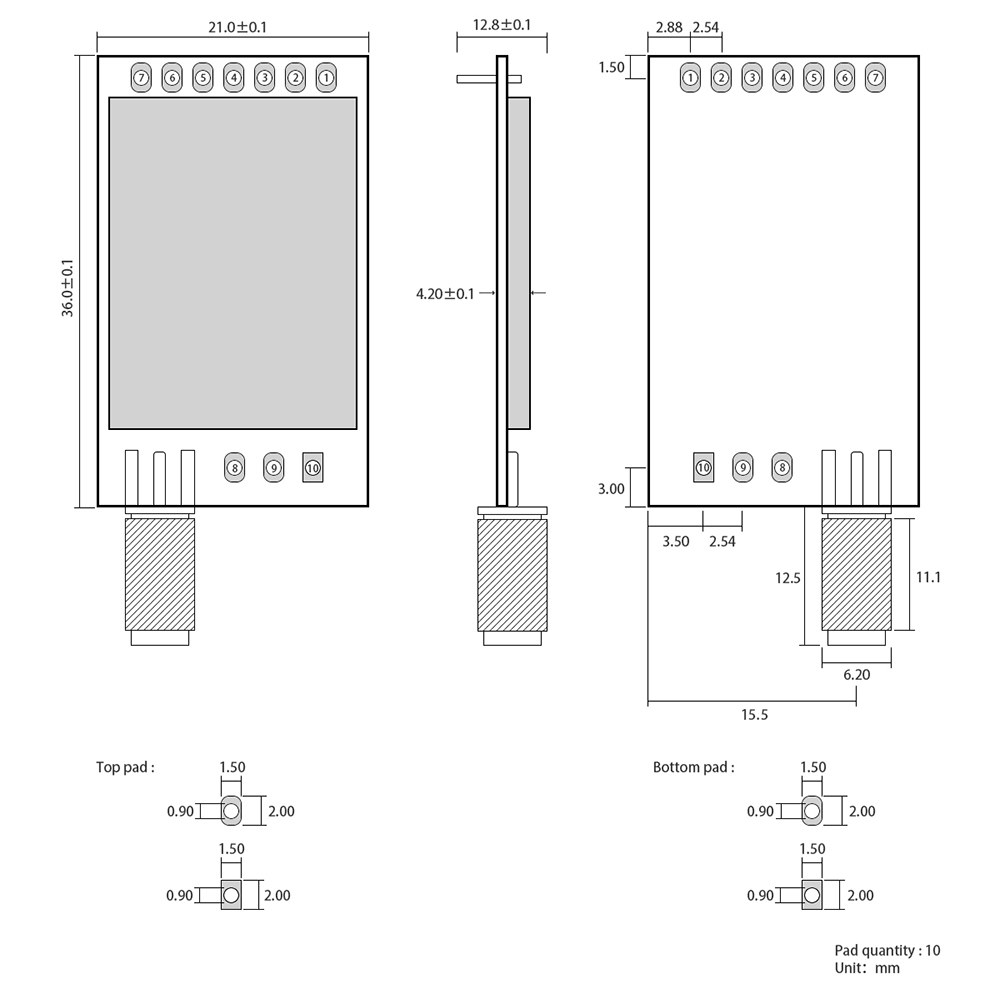

| 尺寸大小 | 36 * 21 mm | - |
| 天線接口 | SMA | 等效阻抗約 50 歐姆 |
| 通信接口 | UART串口 | - |
| 封裝方式 | 直插式 | - |
| 緩存容量 | 500Btye | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.6 | 5 | 5.5 | V | - |
| 通信電平 | - | 3.3 | - | V | - |
| 發射電流 | - | 75 | - | mA | 瞬時功耗 |
| 接收電流 | - | 12 | - | mA | - |
| 休眠電流 | - | 0.7 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式。（可懸空，模塊內部含上拉電阻） |
| 2 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式。（可懸空，模塊內部含上拉電阻） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳 |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳 |
| 5 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | - | 模塊電源正參考，電壓范圍：2.6V ~ 5.5V DC |
| 7 | GND | - | 模塊地線 |
| 8 | GND | - | 模塊地線 |
| 9 | GND | - | 模塊地線 |
| 10 | GND | - | 模塊地線 |
