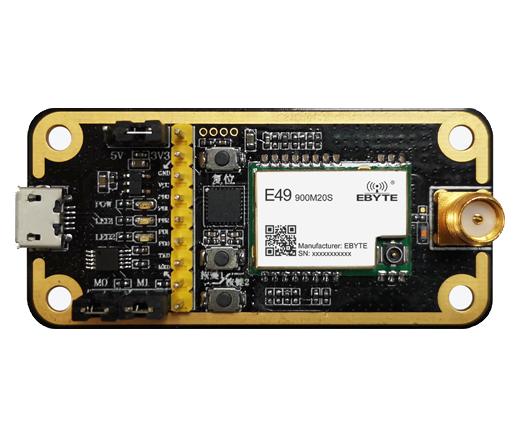

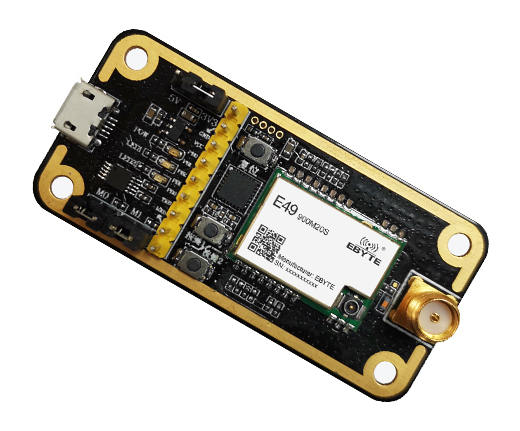

接口：USB
芯片：-
工作頻段：900MHz
產品重量：45.3±0.1g

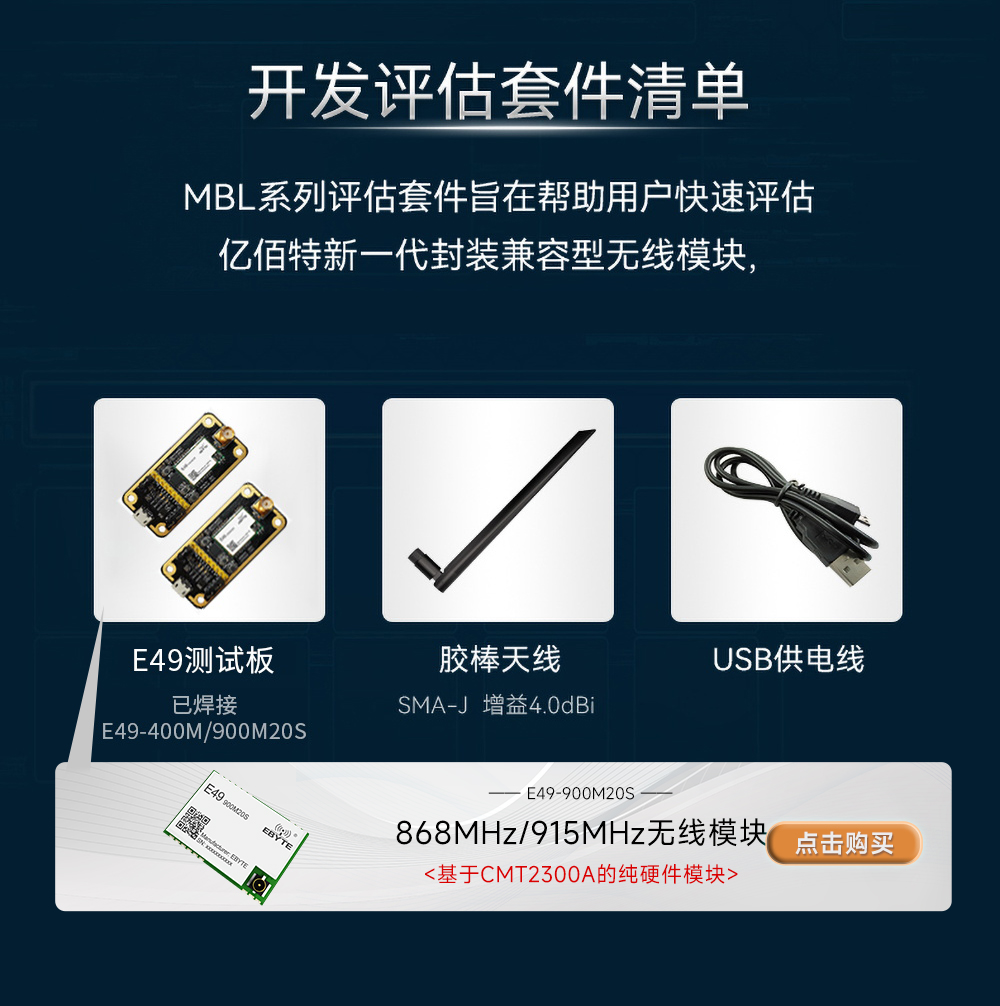

產品簡介：MBL 系列評估套件旨在幫助用戶快速評估億佰特新一代封裝兼容型無線模塊。板上大部分管腳均已引出至兩側排針，開發人員可以根據實際需求，輕松通過跳線連接多種外圍設備。該套件提供完整的軟件應用示例，助力客戶快速上手無線數據通信開發。根據客戶需求可以板載不同類型的 Sub-1G 無線模組。已支持的模組都具有引腳兼容的封裝，可快速替換。

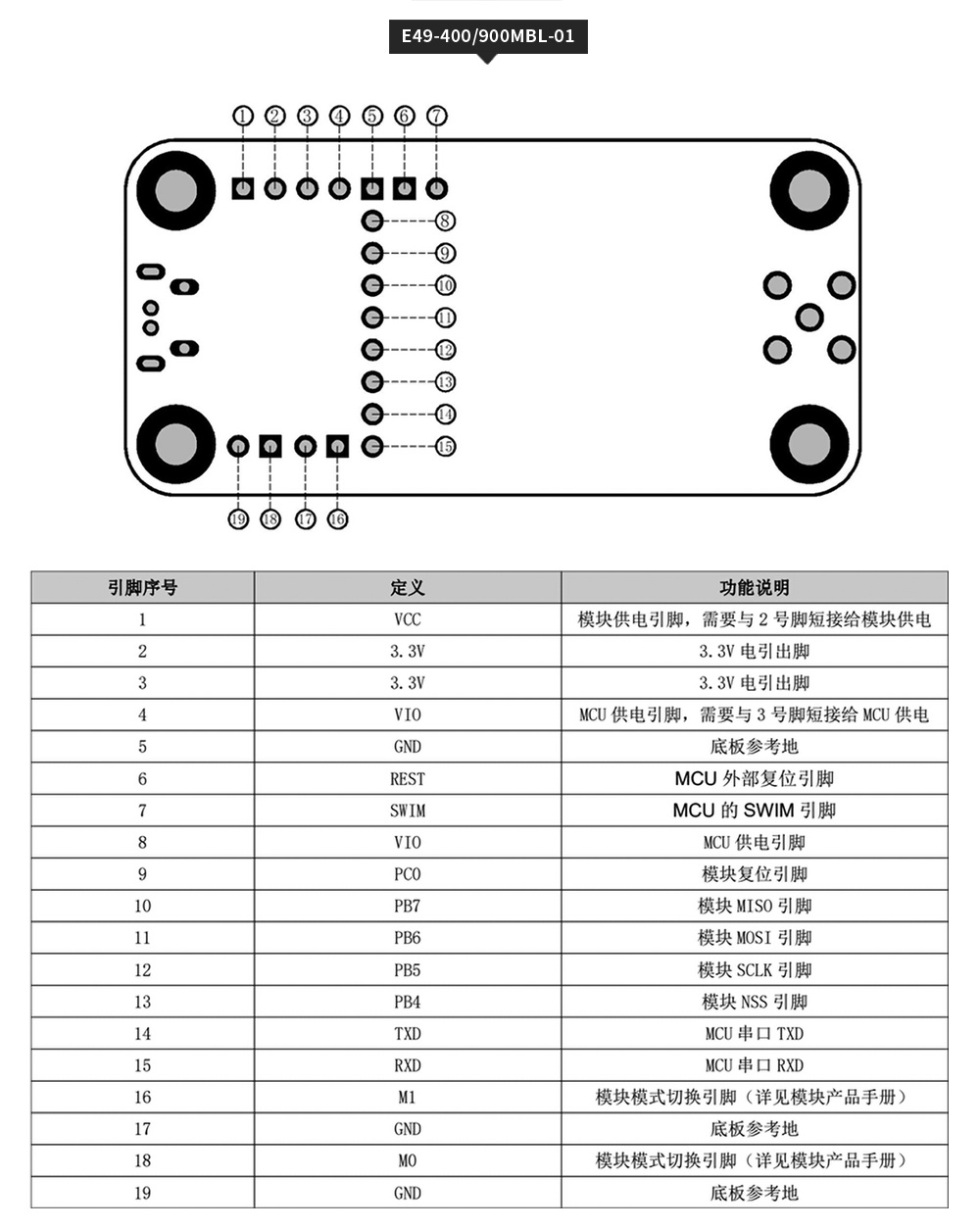

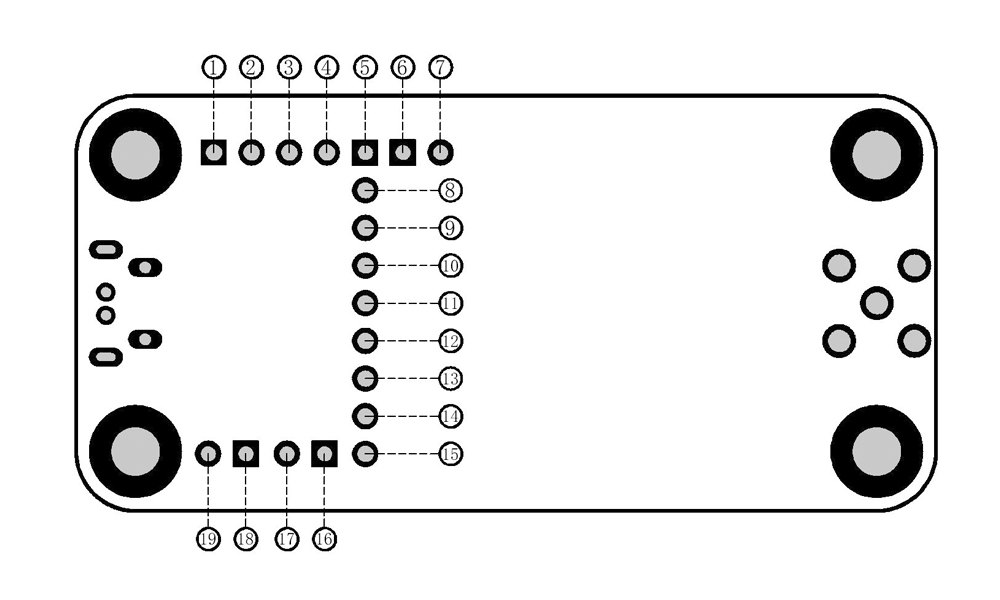

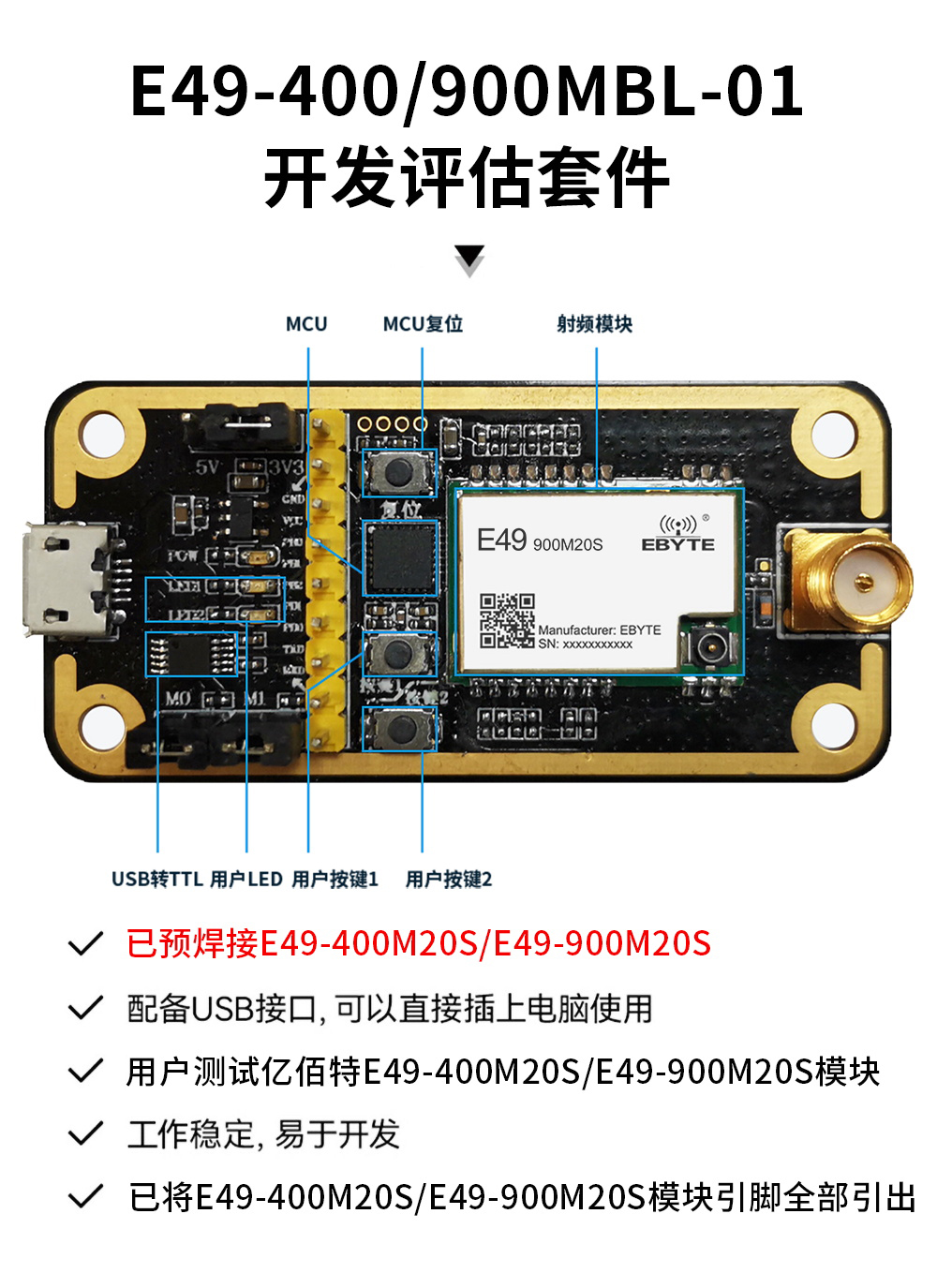

| 引腳序號 | 定義 | 功能說明 |
| 1 | VCC | 模塊供電引腳，需要與2號腳短接給模塊供電 |
| 2 | 3.3V | 3.3V電引出腳 |
| 3 | 3.3V | 3.3V電引出腳 |
| 4 | VIO | MCU供電引腳，需要與3號腳短接給MCU供電 |
| 5 | GND | 底板參考地 |
| 6 | REST | MCU外部復位引腳 |
| 7 | SWIM | MCU的 SWIM引腳 |
| 8 | VIO | MCU供電引腳 |
| 9 | PC0 | 模塊復位引腳 |
| 10 | PB7 | 模塊MISO引腳 |
| 11 | PB6 | 模塊MOSI引腳 |
| 12 | PB5 | 模塊SCLK引腳 |
| 13 | PB4 | 模塊NSS引腳 |
| 14 | TXD | MCU串口TXD |
| 15 | RXD | MCU串口RXD |
| 16 | M1 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 17 | GND | 底板參考地 |
| 18 | M0 | 模塊模式切換引腳（詳見模塊產品手冊) |
| 19 | GND | 底板參考地 |
| 產品說明書 |
【用戶手冊】E49-900MBL-01_Usermanual_CN  |
| 開發測試 |
| 【電路原理圖】E49-900MBL-01 |
| 【開源代碼示例】E49-900MBL-01_代碼工程 |
