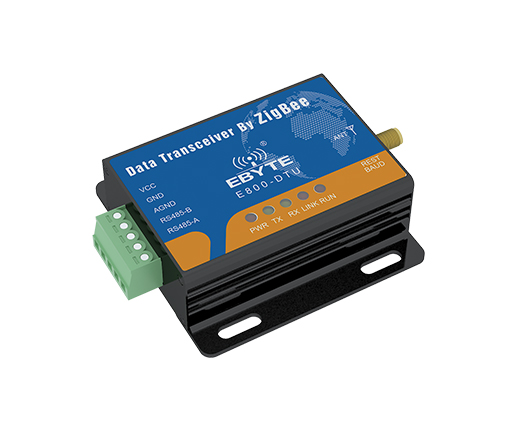

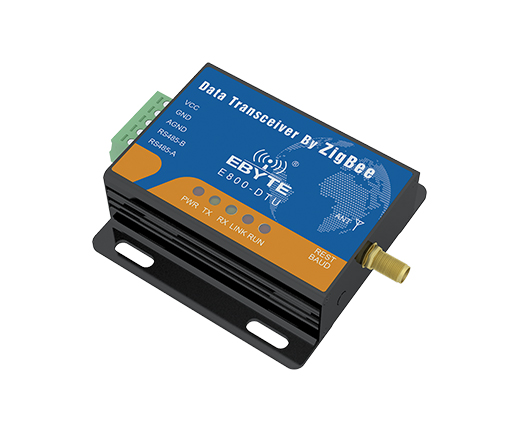

芯片方案：CC2530
通信距離：2.5km
產品重量：79±1g

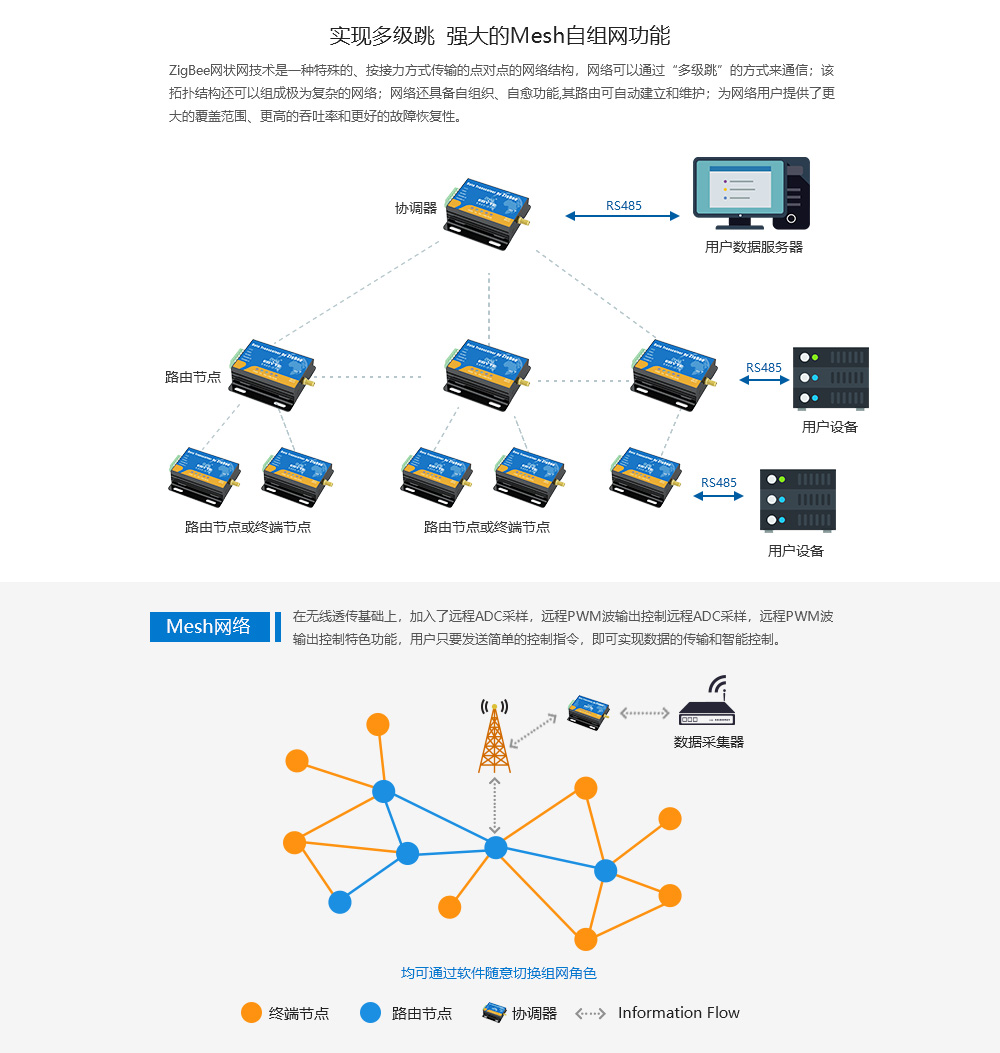

產品簡介：一款以ZigBee技術為基礎的無線電臺，具有透傳、協議傳輸、AT配置等多種功能。無線數傳電臺作為一種通訊媒介，提供某些特殊條件下專網中監控信號的實時、可靠的數據傳輸，具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合點多而分散、地理環境復雜等 場合，可與PLC、RTU、雨量計、液位計等數據終端相連接。
溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。
| 序號 | 參數名稱 | 參數值 | 注釋 |
| 1 | 射頻芯片 | CC2530 | TI原裝進口 |

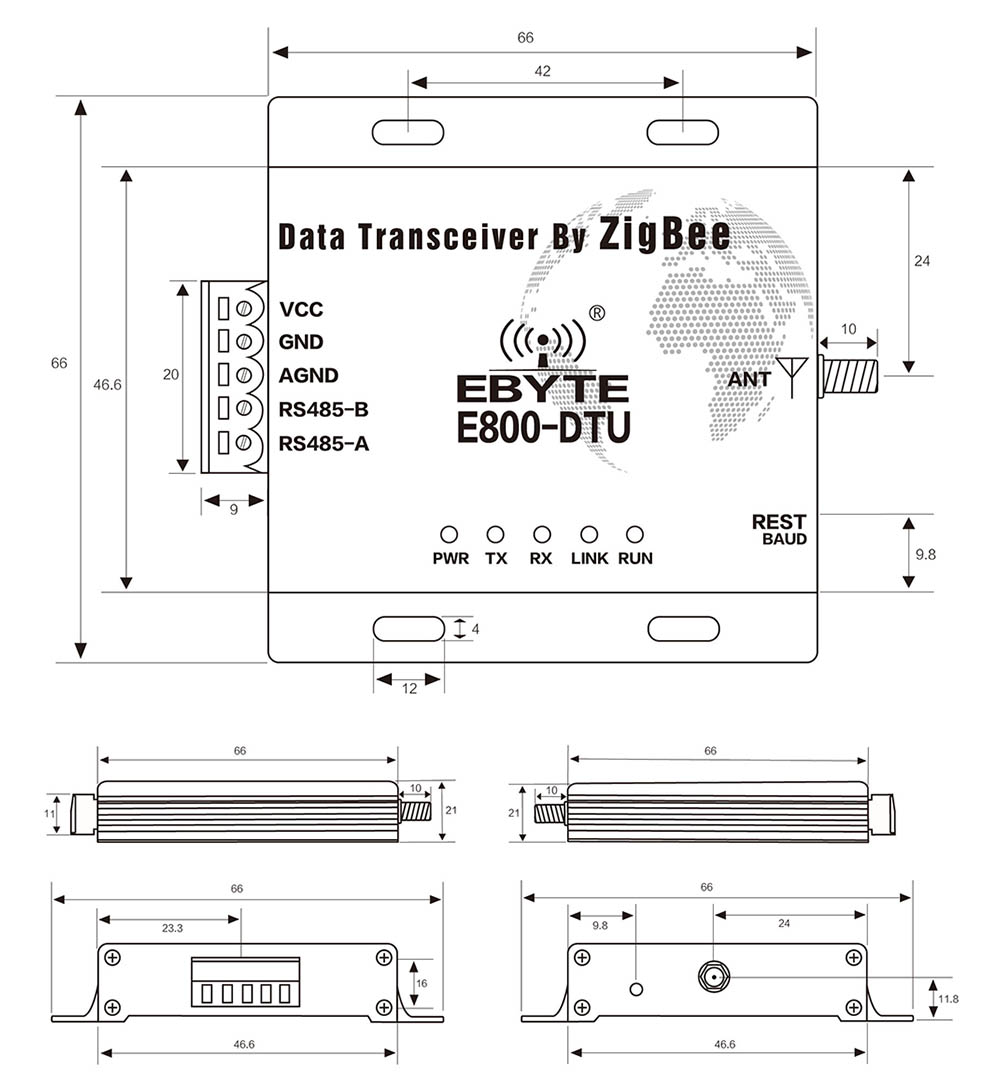

| 2 | 產品尺寸 | 66 * 66 * 21mm | 不含天線 |
| 3 | 產品重量 | 79±1g | 不含天線 |
| 4 | 工作頻段 | 2.4GHz | - |
| 5 | 生產工藝 | 沉金工藝，機貼 | 無線類產品必須機貼方能保證批量一致性和可靠性 |
| 6 | 工作溫度 | -40℃～+70℃ | 滿足工業級使用需求 |
| 7 | 天線阻抗 | 50 Ω | 標準50Ω特征阻抗 |
| 8 | 電壓范圍 | +10 ~ +28V DC | 建議使用12V或24V |
| 9 | 實測距離 | 約2500m | 晴朗空曠，最大功率，無線增益5dBi，高度大于2m，250k空中速率 |
| 10 | 發射功率 | 最大27dBm | 約500mW |
| 11 | 空中速率 | 250kbps | - |
| 12 | 守候電流 | 15mA | MCU睡眠，無線關閉 |
| 13 | 發射電流 | 140mA@20dBm | 供電能力必須大于300mA |
| 15 | 通訊接口 | RS485 | 3.81接線端子 |
| 16 | 發射長度 | 1~103字節 | 單個數據包 |
| 17 | 接收長度 | 1~103字節 | 單個數據包 |
| 18 | RSSI支持 | 支持 | 詳見芯片手冊 |
| 19 | 波特率 | 出廠默認9600 | 波特率范圍1200~115200 |
| 20 | 工作濕度 | 10% ~ 90% | 相對濕度，無冷凝 |
| 21 | 儲存溫度 | -40℃～+125℃ | 工業級 |
| 22 | 接收靈敏度 | -97dBm@250kbps | 工業級 |

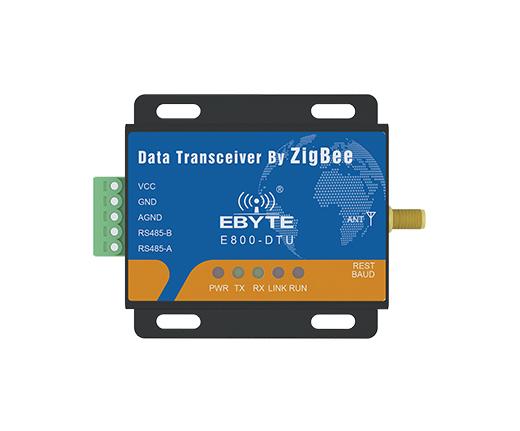

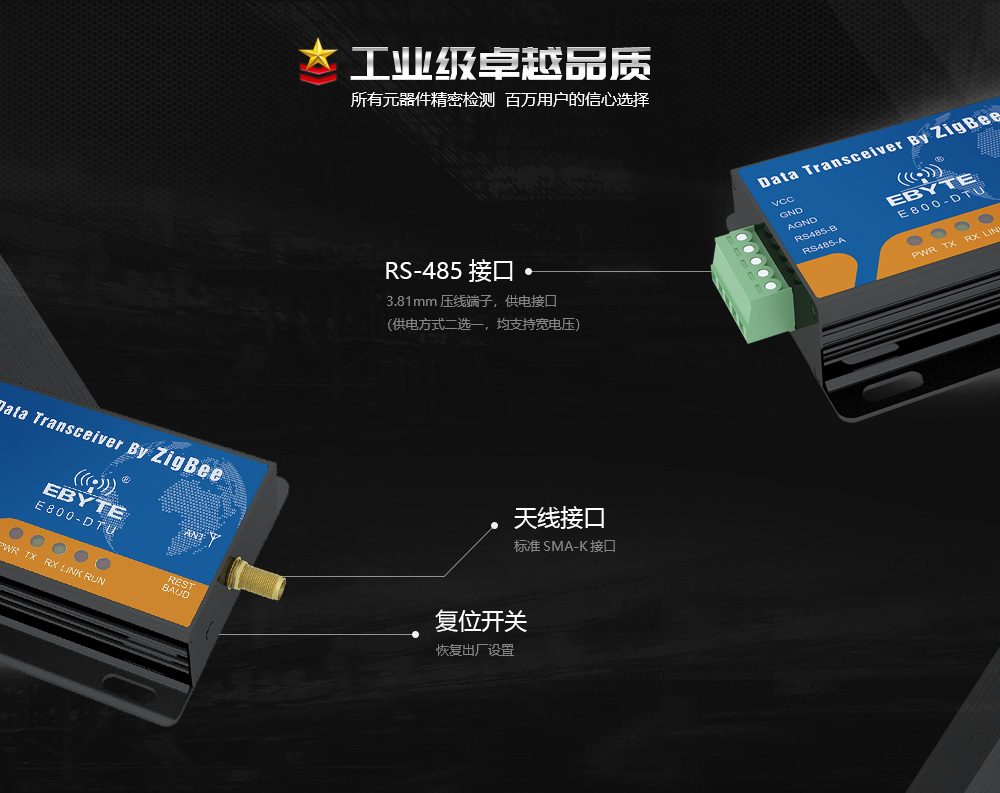

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | 3.81mm接線端子 | 通信接口、電源接口 | 標準 RS-485 與壓線式電源接口 |
| 2 | PWR-LED | 電源指示燈 | 紅色，電源接通時常亮 |
| 3 | TX-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 4 | RX-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 5 | LINK-LED | 連接指示燈 | 紅色，連接網絡時熄滅，無時網絡常亮 |
| 6 | RUN-LED | 運行指示燈 | 紅色，系統運行指示，熄滅正常運行，常亮運行錯誤 |

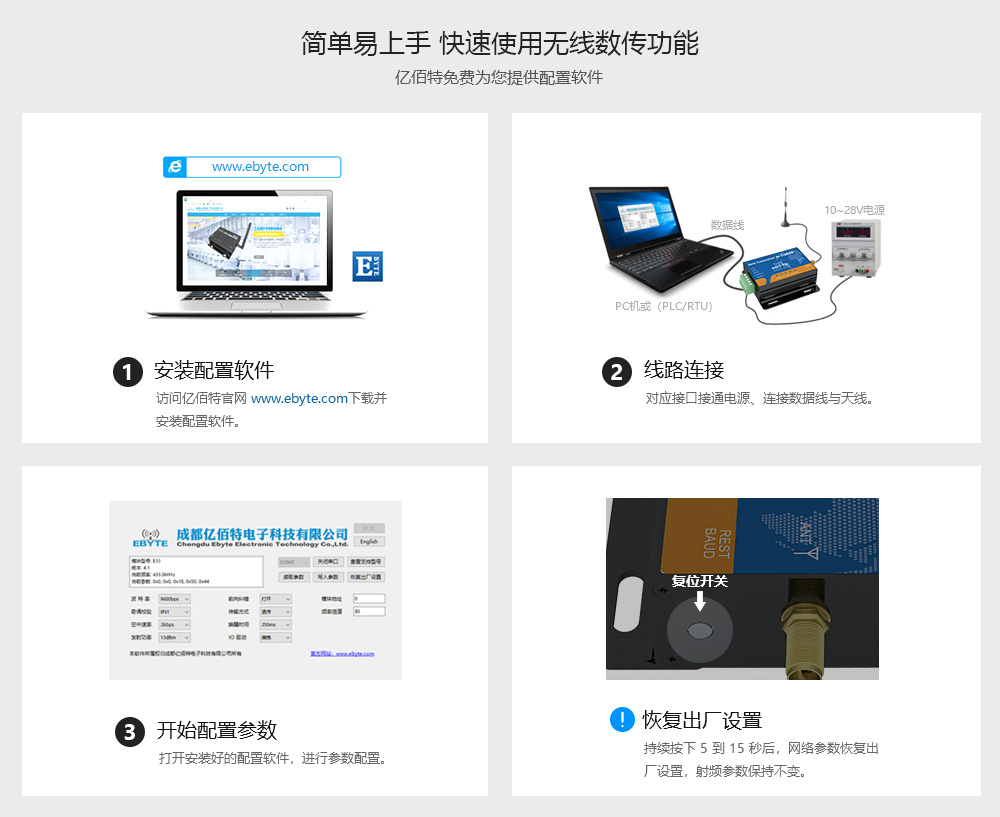

| 7 | 波特率復位開關 | 輕觸開關 | 按下后復位電臺波特率（115200） |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 在線購買 |
| 該產品已停產下架，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：[email protected] |
| 常見問題 |
| ★ 問：E18系列如何對模塊進行編程開發？需要使用那些工具和軟件？ |
| 答：不同的開發群體需要用的到工具不同，不同應用也不相同。關于客戶自己的開發需要用到的資料及工具，可參考 http://www.ti.com。 |
| ★ 問：模塊支持 ZigBee Home Automation協議不？ |
| 答：支持。 |
| ★ 問：二次開發，遇到如下問題，可否提供些建議： 用的是ZStack-CC2530-2.3.0-1.4.0協議棧 作二次開發 問題如下： 1.終端設備啟動的時候，有時候入網不了 2.終端設備用著用著就斷網，而且不會重新入網。 |
| 答：出廠已經有組網軟件了,具體事宜可與客服溝通。 |
| ★ 問：請問下，怎么固定終端模塊的網絡短地址，不會因為協調器重啟網絡短地址改變。 |
| 答：出廠已經有組網軟件了,我們自帶的組網程序不能固定。 |
| ★ 問：20170705之前的版本可以燒錄程序，從20170925之后用之前的燒錄方式燒錄不上，請問是什么原因? |
| 答：建議先擦除再燒錄，后面都是加了保護的。 |
| ★ 問：下載口可以復用嗎？ |
| 答：可以實現，但是不推薦使用下載IO復用為功能引腳使用 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E800-DTU(433Lxx-485)-V8 | RS485 | SX1278 | 433M | 20/30 | 8 | 2.4k | 壓線 | 82*62*25 | LoRa 擴頻抗干擾 | ||
| E800-DTU(433N30-232) | RS232 | AX5243 | 433M | 30 | 6 | 0.3k~19.2k | 壓線 | 66*66*21 | 窄帶技術、小體積易集成 | ||
| E800-DTU(Z2530-485-27) | RS485 | CC2530 | 2.4G | 27 | 2.5 | 250K | 壓線 | 66*66*21 | ZigBee 網關 | ||
| E800-DTU(Z2530-ETH-27) | 以太網 | CC2530 | 2.4G | 27 | 2.5 | ~ | 壓線 | 84*82*25 | ZigBee自組網 | ||
| E800-DTU(433C17-232) | RS232 | - | 433M | 17 | 1 | 自適應波特率 | 壓線 | 66*66*21 | 高速連傳，支持ModBus | ||
| E800-DTU(433C17-485) | RS485 | - | 433M | 17 | 1 | 自適應波特率 | 壓線 | 66*66*21 | 高速連傳，支持ModBus | ||
| E800-DTU(433C30-232) | RS232 | - | 433M | 30 | 2.5 | 自適應波特率 | 壓線 | 66*66*21 | 高速連傳，支持ModBus | ||
| E800-DTU(433C30-485) | RS485 | - | 433M | 30 | 2.5 | 自適應波特率 | 壓線 | 66*66*21 | 高速連傳，支持ModBus | ||
| E800-DTU(433L20-485) | RS485 | SX1278 | 433M | 20 | 3 | 0.3k~19.2k | 壓線 | 66*66*21 | LoRa擴頻、小體積易集成 | ||
| E800-DTU(433L30-232) | RS232 | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | 壓線 | 66*66*21 | LoRa擴頻、小體積易集成 | ||
| E800-DTU(433L30-485) | RS485 | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | 壓線 | 66*66*21 | LoRa擴頻、小體積易集成 | ||
| E800-DTU(433N17-232) | RS232 | AX5243 | 433M | 17 | 2 | 0.3k~19.2k | 壓線 | 66*66*21 | 窄帶技術、小體積易集成 | ||
| E800-DTU(433N17-485) | RS485 | AX5243 | 433M | 17 | 2 | 0.3k~19.2k | 壓線 | 66*66*21 | 窄帶技術、小體積易集成 | ||
| E800-DTU(433N30-485) | RS485 | AX5243 | 433M | 30 | 6 | 0.3k~19.2k | 壓線 | 66*66*21 | 窄帶技術、小體積易集成 | ||
| E800-DTU(Z2530-485-20) | RS485 | CC2530 | 2.4G | 20 | 1 | 250K | 壓線 | 66*66*21 | ZigBee 網關 |
