本文適用于億佰特公司研發生產的E30系列、E31系列、E32系列、E33系列、E34系列、E35系列、E36系列、E50系列系列無線串口模塊。
文中的軟件界面截圖，可能會由于軟件版本不同而略有區別。

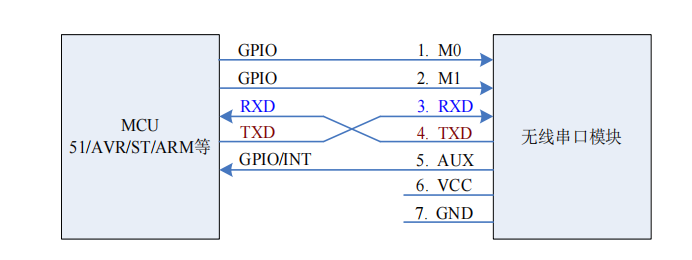

上圖中展示了無線模塊不MCU的連接方法。其中M1M0在無需切換模式的時候，可以直接連接到VCC或GND。在不需要檢測緩沖區的時候，AUX可以懸空不接。
注意：部分MCU的GPIO可能需要外置4~10K的上拉電阻，尤其是5V電平的MCU。無線模塊的IO引腳在任何時候，不會輸出高于3.3V的電平。
無線串口模塊有四種工作模式，由引腳M0、M1設置；詳細情況如下表所示：
收發雙方都工作在模式0，所收即所發。注意，字節間的間隔時間最高不大于3字節時間，比如9600波特率，1字節時間約1ms。當用戶連續傳輸多字節到無線模塊時，注意間隔時間。建議使用中斷傳輸方式。

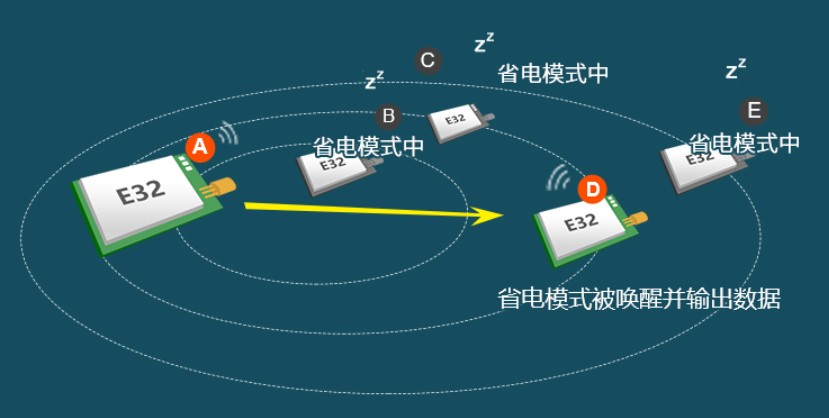

發射方：模式1，接收方：模式2+模式0（喚醒后通過模式0回復數據，然后回到模式2）。此方法可以有效節省接收方的功耗，但是會帶來較大的傳輸延遲（取決于用戶的喚醒時間設置）。
發射方：模式3+模式0。
無線模塊處于休眠狀態，產生突發事件時，切換到模式0，發射報警信號，等待應答后，回到休眠。操作流程：M1M0=11（休眠） --> 產生突發報警事件 -->M1M0=00 -->等待AUX上升沿 -->發送串口數據到模塊-->等待接收方應答（根據需要）-->M1M0=11（回到休眠）
概念：將工作在同一信道的所有模塊，歸類為一組。
優勢：當主機呼叫組1時，組1所有模塊被喚醒。其他組不會被喚醒，從而節省整個系統功耗。
主機：發送組廣播1（信道CH1），組1成員按照ID進行不同延時回復數據。例如組1-1號50ms后回復，組1-2號100ms后回復。
發送組廣播2（信道CH2），組2 成員按照ID進行不同延時回復數據。例如組2-1號50ms后回復，組2-2號100ms后回復。以此類推。
從機：每個從機具有組（信道CH）、地址（0-65536）兩個要素。

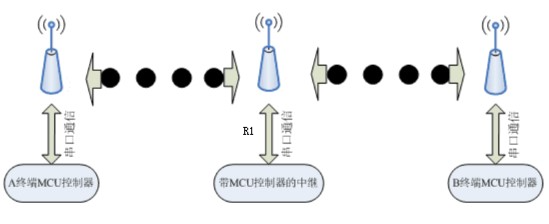

假設：A、B為終端，R1為中繼。三者均不MCU相連，并按照MCU的控制進行工作。且AB之間距離太遠無法通信。
辦法：AB工作在透傳模式，用戶數據協議中帶有0、1數據標識。R1放置于AB之間，且不AB都能數據互通。當R1收到數據幀后，判斷數據標識為0，R1使用定點傳輸，將數據轉發至E1。對于來自E1的數據，同樣的處理方式，從而實現中繼功能。

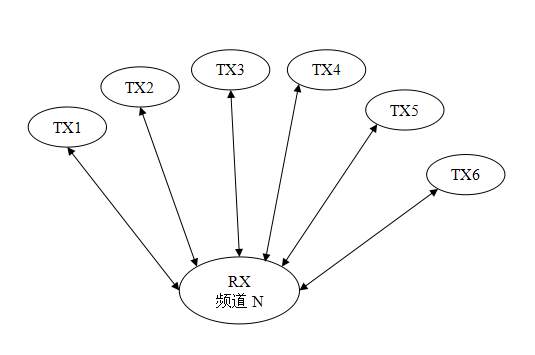

中心節點為M1（主機）地址為FFFF，工作在廣播模式，子節點為E0 E1...En，地址分別為0、1、2、3...以下是成熟的星型網絡實際應用案例。
主機每2s發起一次廣播，用于時間同步，子節點收到數據后的第一時間，記錄該時刻作為時間起點。子節點E0立即回復數據，子節點E1在50ms后回復數據，子節點E2在100ms后回復數據，以此類推。
該方法非常簡便地實現了數據輪詢采集，子節點發出的數據，由于主機工作在廣播地址，能收到，而其他子節點工作在非廣播地址，則不能收到。而主機發出的數據為廣播，所有任何地址的子節點都能收到。
擴展：使用同樣方法，在同一區域中可以存在多個網絡分組（信道），使用更高邏輯層次的主機管理分組主機，從而輕易實現一個樹形網絡。其中，還可以根據子節點的實際情況考慮其工作模式問題，比如需要省電的子節點單獨分組。
