RS-485是一種常用的數據通信協議，RS485協議廣泛應用于工業控制系統、樓宇自動化、安防系統等領域。在某些應用中，為了防止電氣噪聲干擾或電氣沖擊，需要對RS485接口進行隔離。
想要做到RS485電路上的隔離需要采用隔離器件，如光耦隔離器、磁隔離器等。具體實現步驟如下：

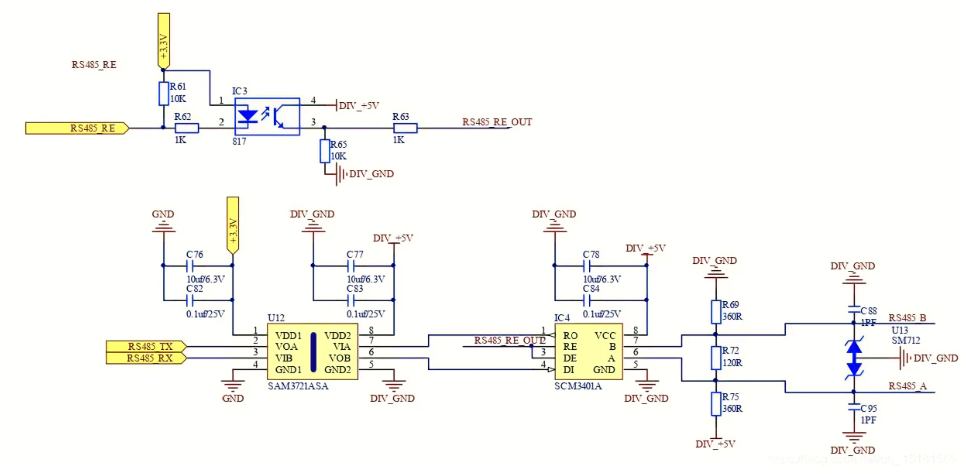

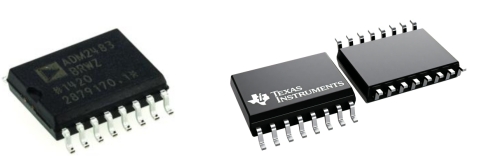

使用隔離器：首先，需要選擇一款適合的隔離器。常見的RS-485隔離器有ADI的ADM2483、TI的ISO3082等。這些隔離器通常集成了RS-485收發器和隔離電源，可以提供高達2500V的隔離電壓。
電源設計：隔離器需要兩個獨立的電源，一個用于隔離前的電路（如MCU），一個用于隔離后的電路（如RS485總線）。隔離電源可以使用隔離型DC-DC轉換器來實現。
接口設計：RS-485接口通常需要一個120歐姆的終端電阻，用于抑制信號反射。此外，還可以添加TVS二極管和磁珠，用于防止靜電放電和濾除高頻噪聲。
布線設計：為了減少電磁干擾，RS-485的A、B線應該盡可能地走在一起，且盡量遠離高速或高電流的信號線。
軟件設計：在軟件中，需要正確設置RS-485收發器的工作模式（如半雙工和全雙工），并根據需要設置數據速率、數據位、停止位和校驗位。
我們需要注意的是，具體的設計可能還需要根據實際的應用需求和環境條件進行調整。同時還需要注意隔離器件的選型和質量，確保隔離電路的穩定性和可靠性。
提高通信的可靠性和穩定性：隔離電路可以防止電氣噪聲和電氣沖擊對系統造成干擾，從而提高系統的可靠性和穩定性。
保護設備安全：隔離電路可以防止高電壓沖擊對設備造成損壞，從而保護設備的安全。
提高信號質量：隔離電路可以減少信號傳輸過程中的干擾，從而提高信號的質量。
擴展系統距離：RS-485接口可以支持長距離的數據傳輸，而隔離電路可以進一步擴展這個距離。
提高系統靈活性：隔離電路可以使得系統在設計和布局上更加靈活，可以根據需要將設備放置在不同的位置。
兼容性好：RS-485隔離電路方案可以與各種設備和系統兼容，方便系統的集成和擴展。
防止地環路：隔離電路可以防止地環路的產生，從而避免因地環路引起的電流過大而損壞設備。
從我們安全性的角度來說RS-485隔離電路方案可以提高系統的可靠性、安全性和靈活性，是工業控制系統、樓宇自動化、安防系統等領域的理想選擇。
