在電子電路中，大多數都是需要直流穩壓電源來進行驅動工作的。比如，在放大電路中直流穩壓一方面要為電路工作建立合適的靜態工作點，另一方面還要為信號的放大提供所需的能量。發電設備輸出的是交流電，對于小功率情況，要變成穩定的直流電還需要通過降壓、整流、濾波和穩壓等幾個環節的處理。下面簡單講講整流電路和濾波電路的一些工作原理和特點。
所謂整流電路，就是把交流電路變成直流電。對于小功率情況，可以直接利用二極管的單向?qū)щ娦詠韺崿F(xiàn)整流。如果輸入的是正弦交流電，經二極管整流后，輸出的是脈動的直流電，但這種直流電中也含有大量交流成分。

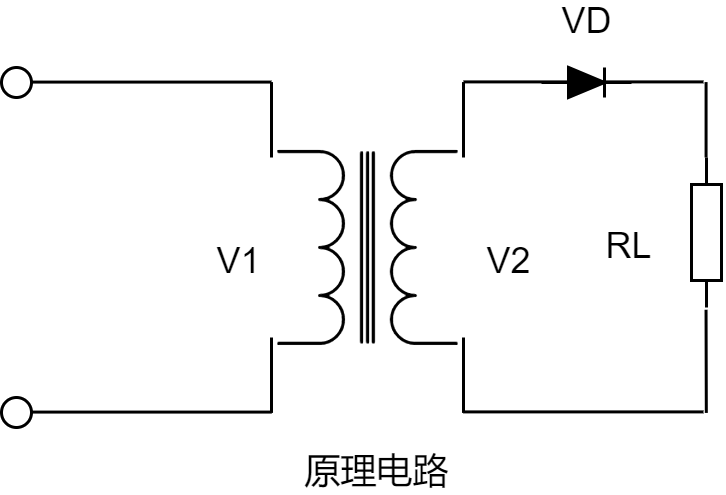

1.大致介紹一個最簡單的單相半波整流電路（假設負載為純電阻負載，理想二極管）。
當V2處于正半周期時，二極管VD正向?qū)?/span>，忽略二極管上的管壓降，輸出V0=V2。
當V2處于負半周期時，二極管VD反向截止，電路中沒有電流，輸出電壓V0=0。
綜上：在整個周期內，二極管VD只在V2的正半周期導通，此時的輸出電壓跟隨輸入電壓變換；而在V2的負半周期沒有信號輸出。所以電路進行的是半波整流。

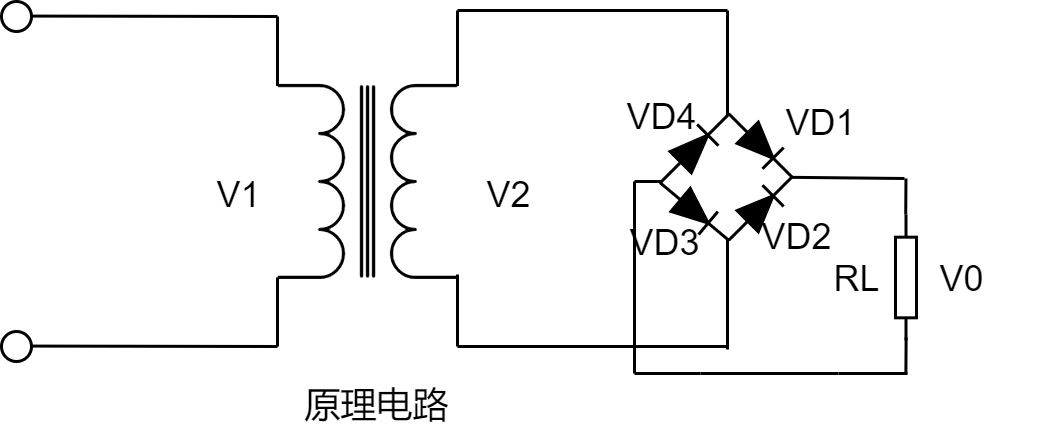

2.再說一個單相橋式整流電路。
工作原理：
當V2處于正半周期時，二極管VD1和VD3導通，VD2和VD4截止，電流從上向下流過負載。
當V2處于負半周期時，二極管VD2和VD4導通，VD1和VD3截止，電流仍然從上向下流過負載RL。
綜上，通過4只二極管分組的交替導通，在整個周期內保證負載RL上都有同向電流流過，負載電壓的方向不變，因此電路進行全波整流。
橋式電路的特點就是全波整流電路，具有工作效率高、紋波小、二極管反向工作電壓低等優點，而且對電源變壓器的要求不高，因此這種電路在半導體整流電路中得到了非常廣泛的應用。
整流電路輸入的是正弦交流電壓，輸出的是脈沖直流電壓，其中含有大量的交流成分，即紋波。所以脈沖直流還需要通過濾波電路來濾出其中的交流成分。濾波電路主要由電容元件和電感元件組成，分為電容濾波電路、電感濾波電路和復合濾波電路。

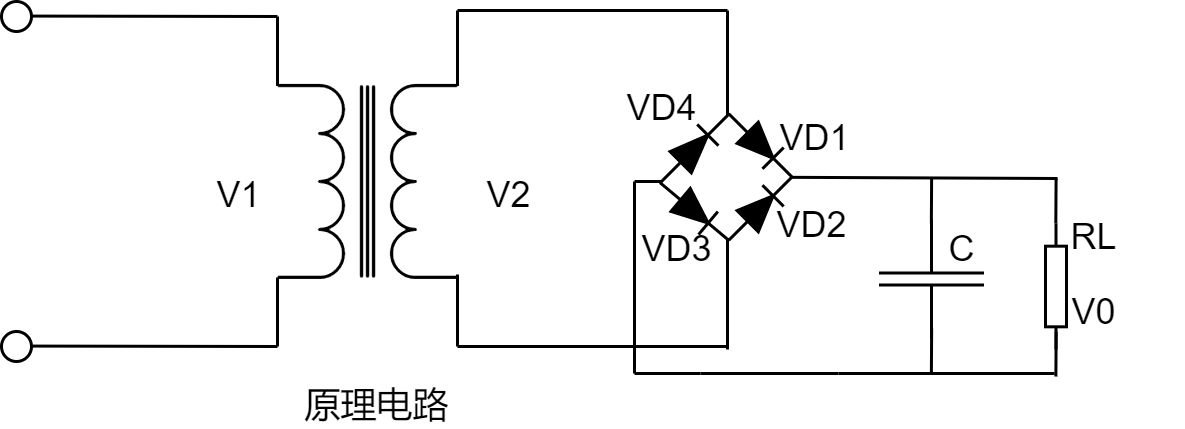

這里舉例說一下橋式整流電容濾波電路：
橋式整流電容濾波電路工作原理與半波整流電容濾波電路相似，不同的地方在于一個是全波整流，一個是半波整流。顯然對于全波，電容的放電時間更短，輸出波形更加平緩，濾波效果更好。電容濾波對于電路的影響在于加上電容濾波電路后，輸出波形變化平緩了，輸出電壓隨之升高，當負載RL無窮大時，電容沒有放電通路，其上電壓不會下降。隨著RL減小，放電時間也隨之下降。對于全波整流電容濾波電路，其輸出特性就輸出電壓V0隨輸出電流的變化規律變化。
總之，電容濾波電路結構簡單，負載獲得的直流電壓較高，紋波小，但其輸出特性較差，輸出直流電壓的大小受負載變化的影響較大，故適合在負載電壓均較高，負載變動不大的場合應用。
