RC濾波器（LPF）又被稱作為RC濾波電路，在信號源作的用下驅動電阻、電容運作的電路，具有選出特定頻率功能的器件，對某一頻段的頻率進行保留，將該頻段以外的頻率濾除。相比較LC濾波電路，PC用在低頻段，體積小。RC濾波器具有抗干擾性能強，電路組成簡單，電路中用到的電阻、電容器件容易備貨等優點，所以在硬件設計中，應用的較為廣泛。
RC濾波器從器件組成上可以分為一階RC濾波器（圖1）、二階RC濾波器（圖2）；階數越高，RC濾波電路對阻帶內的信號抑制效果越明顯；
圖1（一階RC低通濾波器）

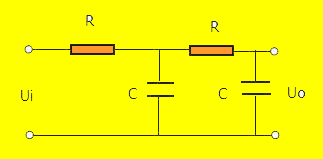

圖2（二階RC低通濾波器）
RC濾波器從電路組成結構上可以分為高通濾波器（圖三）和低通濾波器（圖三），這兩者的差異是電阻和電容的位置。高通濾波器是指的阻斷低頻段的信號，通過高頻段的信號；低通濾波器指的是濾掉高頻信號，對低頻的信號阻抗小，因此電容的位置是對地，高頻信號在電容上阻抗小，高頻信號通過電容泄放到地；
圖三
高低通濾波器的頻率截止公式為F=1/（2PIRC）；低通濾波器的幅頻特性見圖四，高通濾波器的幅頻特性見圖五，
圖四
圖五
https://www.elecfans.com/tools/rclvboqijiezhipinlv.html這個小工具可以迅速的幫我們算出RC濾波器的截止頻率，例如電阻100歐姆時，電容為1UF，在低通濾波器的電路結構中，1592HZ以上的頻率將會被濾除掉。
截止頻率的定義：當電壓增益下降到0.707時對應的頻率被稱為截止頻率Fc；
傳遞函數公式如下：
由于該傳遞函數的分母部分有虛部，算出來該傳遞函數的模：
當H（jw）為0.707時，WRC=1；FC=1/（2ΠRC）

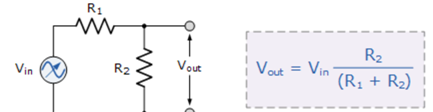

RC濾波器可以從普通的串聯電阻分壓推導出來，如圖五：
圖五
輸出電壓：
電容的阻抗公式：
雖然電阻與電容的阻抗單位是歐，但是電容和電阻的電壓存在相位差，阻抗不能直接進行加減運算，對于RC電路總的阻抗用Z表示，其阻抗表示為：
參考串聯電阻分壓公式:
計算圖五中的RC濾波電路，在輸入信號頻率為100HZ和10KHZ時的輸出電壓。

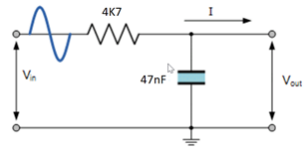

圖六
輸入信號的頻率是100HZ時：
XC=1/（2ΠFC）=33880Ω；
VOU的電壓為：
輸入信號的頻率是10KHZ時：
XC=1/（2ΠFC）=338.8Ω；
VOU的電壓為：
從以上實例可以推出，頻率從100HZ變化到10KHZ，電壓的輸出從9.99V降低到0.7V；
在RC濾波電路中，時間常數為RC，與電路動態響應有關；
