透明帶標識轉換是透明轉換的特殊用法，在串行幀中帶CAN報文的ID信息，可以根據需要發送不同ID的CAN報文。有利于用戶通過模塊更方便的組建自己的網絡，使用自定的應用協議。該方式把串行幀中的ID信息自動轉換成CAN總線的幀ID。只要在配置中告訴模塊該ID信息在串行幀的起始位置和長度，模塊在轉換時提取出這個幀ID填充在CAN報文的幀ID域里，作為該串行幀的轉發時的CAN報文的ID。在CAN報文轉換成串行幀的時候也把CAN報文的ID轉換在串行幀的相應位置。

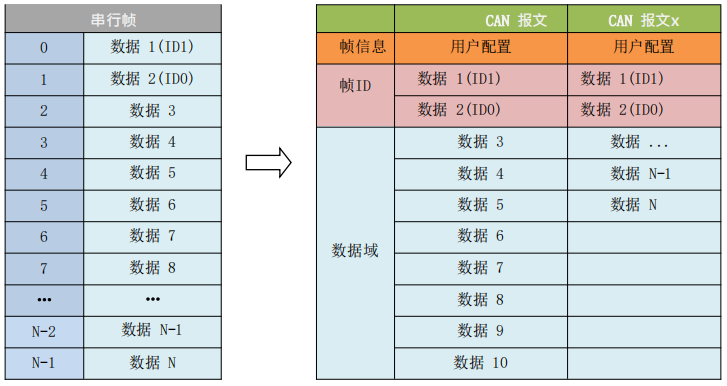

串行幀中所帶有的CAN報文的“幀ID”在串行幀中的起始地址和長度可由配置設定。起始地址的范圍是0～7，長度范圍分別是1～2（標準幀）或1～4（擴展幀）。轉換時根據事先的配置將串行幀中的CAN報文“幀ID”對應全部轉換到CAN報文的幀ID域中（如果所帶幀ID個數少于CAN報文的幀ID數，那么在CAN報文中幀ID的高字節補0。），其它的數據依序轉換，如果一幀CAN報文未將串行幀數據轉換完，則仍然用相同的ID作為CAN報文的幀ID繼續轉換直到將串行幀轉換完成。
注意：如果將ID長度大于2，設備發送的幀類別會設置為擴展幀。此時用戶配置的幀ID和幀類別無效，由串行幀里邊的數據決定。標準幀的幀ID范圍為：0x000-0x7FF，分別表示為幀ID1、幀ID0，其中幀ID1為高字節，擴展幀的幀ID范圍為：0x00000000-0x1FFFFFFF，分別表示為幀ID3、幀ID2、幀ID1、幀ID0，其中幀ID3為高字節。
串行幀轉換成CAN報文（透傳帶標識）
該示例配置的CAN配置參數。
轉換模式：透明帶標識轉換，起始地址2，長度3。
幀類型：擴展幀，
幀ID：無需配置，
轉換方向：雙向。

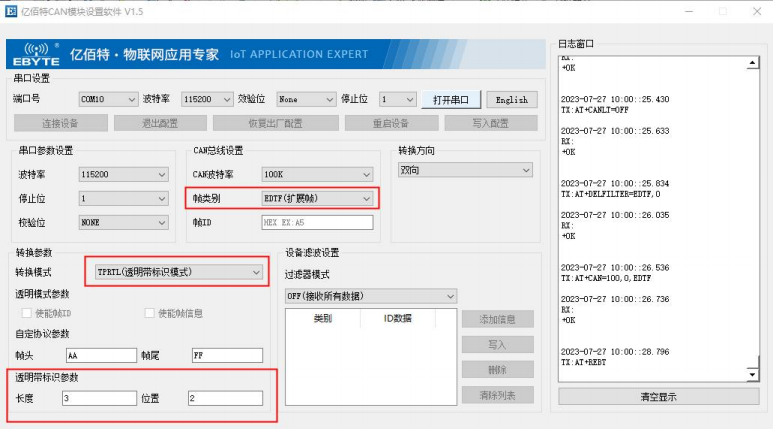

上位機配置界面如下：

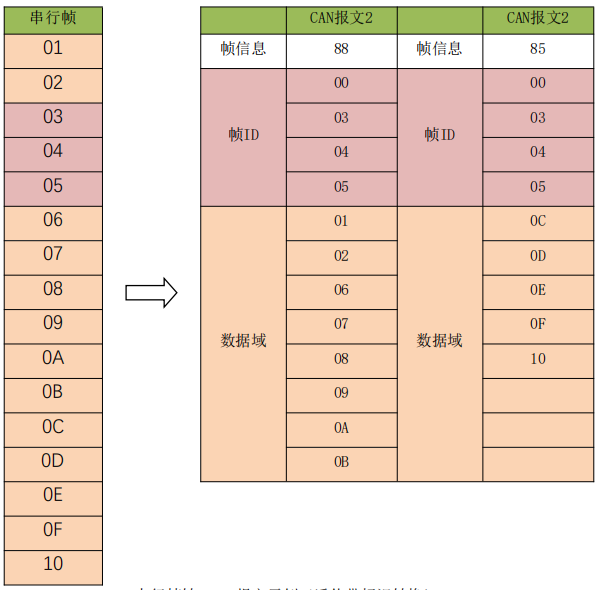

則轉換前后數據示意圖如下：
串口調試助手發送串行幀：01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10，則在CAN調試器上接收到轉換出來的CAN幀：幀ID為0x00030405，第一幀數據域?yàn)椋?/span>01 02 06 07 08 09 0A 0B，第二幀數據域?yàn)椋?/span>0C 0D 0E 0F 10，從這里可以看出，設備已經將串行幀中第二位開始，后面三位03 04 05作為幀ID提取出來，剩下數據作為CAN幀數據域重新組包。

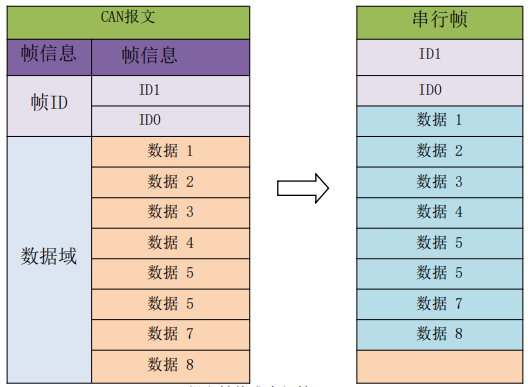

對于CAN報文轉發，收到一幀就立即轉發一幀，每次轉發的時候也是根據事先配置的CAN幀ID在串行幀中的位置和長度把接收到的CAN報文中的ID作相應的轉換。其它數據依序轉發。值得注意的是，無論是串行幀還是CAN報文在應用的時候，其幀格式（標準幀還是擴展幀）應該符合事先配置的幀格式要求，否則可能致使通訊不成功。
CAN報文轉換成串行幀
該示例配置的CAN配置參數。
轉換模式：透明帶標識轉換，起始地址2，長度3。
幀類型：擴展幀；
幀類型：數據幀；
轉換方向：雙向。

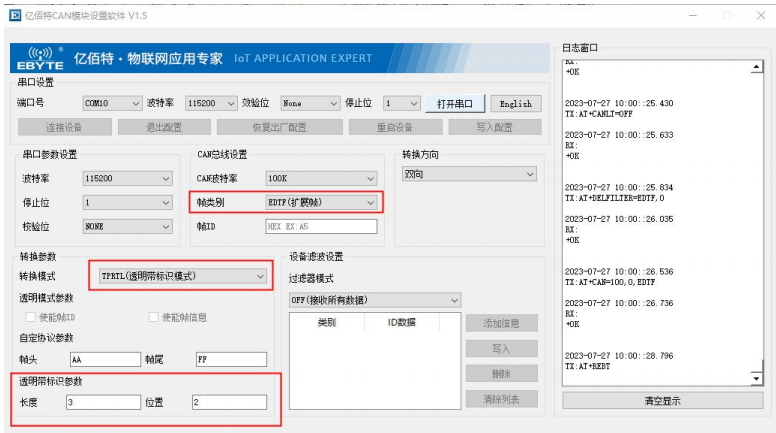

CAN轉RS485設備上位機配置界面如下：

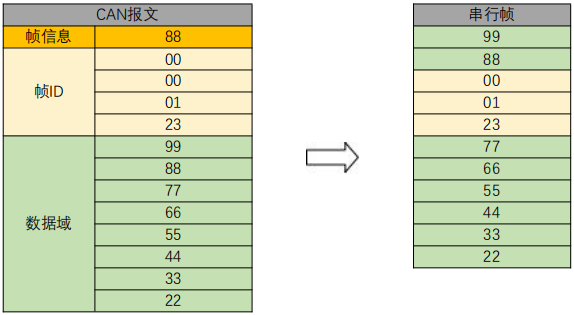

發送標識符：0x00000123，則轉換前后數據如下。
CAN 報文轉串行幀示例（透明帶信息轉換）

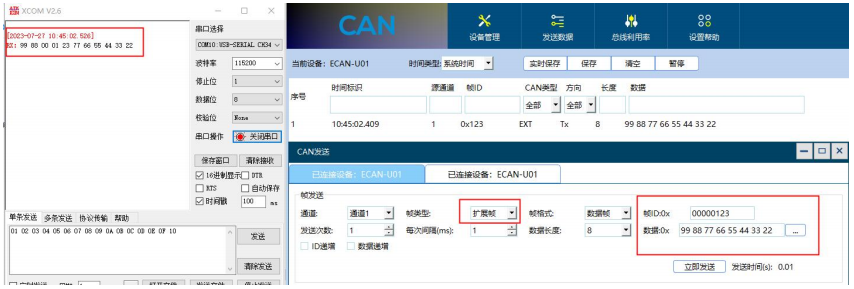

從ECAN-U01（CAN調試器）發送數據：幀ID:0x00000123，數據域：99 88 77 66 55 44 33 22，串口調試助手收到串行幀：99 88 00 01 23 77 66 55 44 33 22，從這里可以看出，CAN幀在轉換成串行幀時，按照我們的設定的規則來填充數據，將CAN幀ID填進數據域第二位開始的后三位。
