當前位置： 首頁 >產品中心 >通信轉換設備>集線器RS485>E810-R21

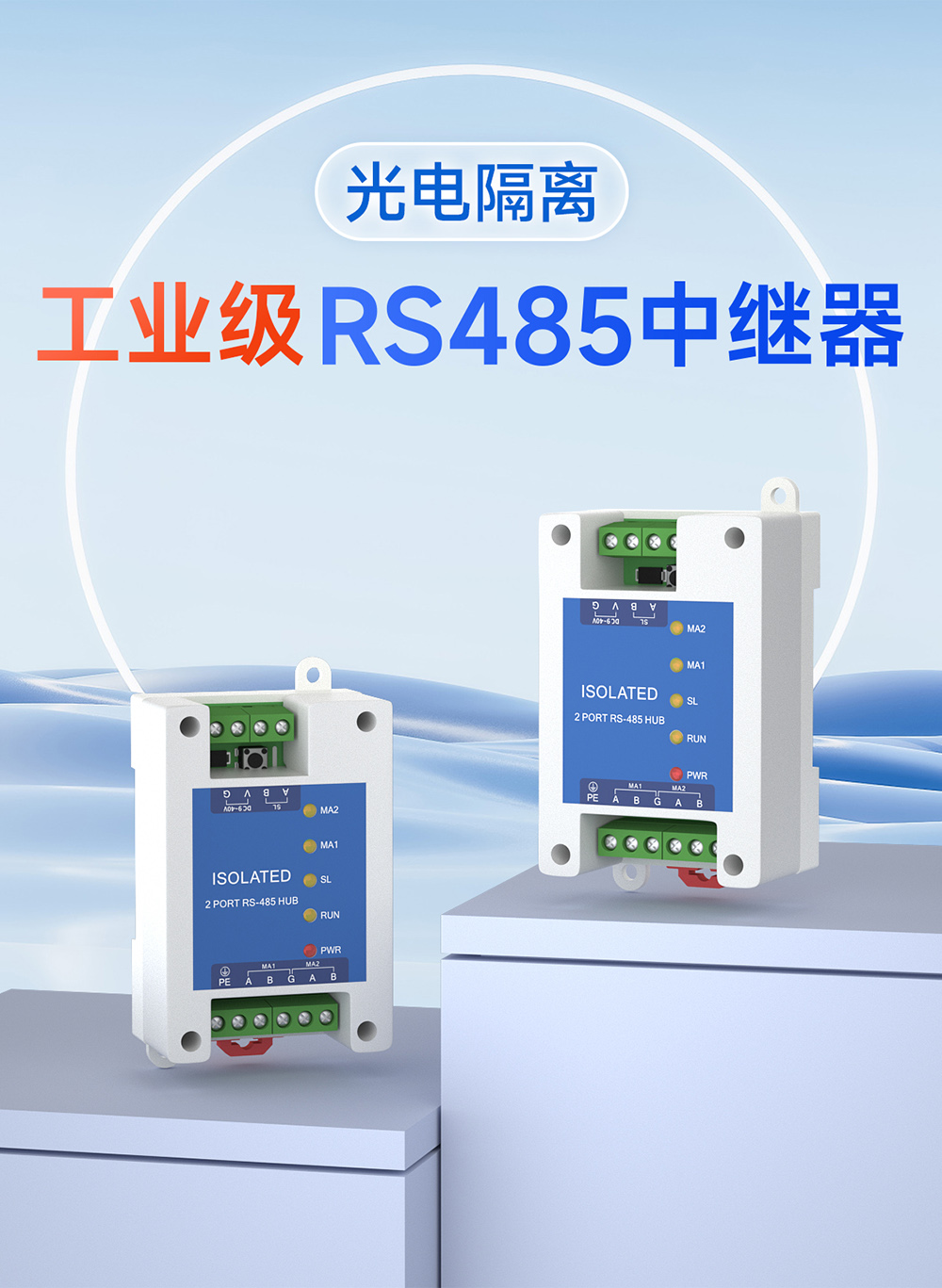

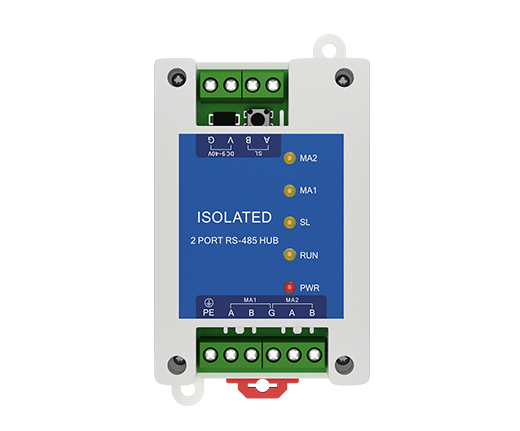

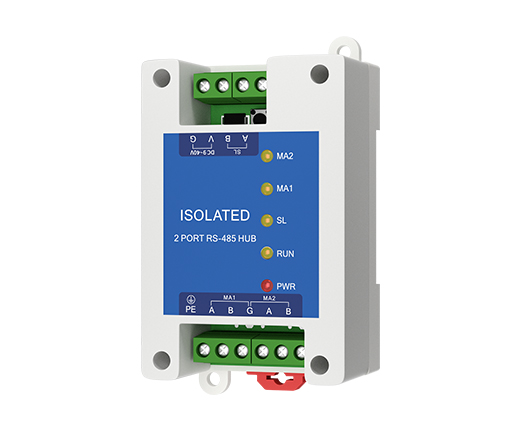

E810-R21 RS485中繼器

數據接口：RS485

工作電壓：DC 9~40V

防護等級：工業EMC3級

產品尺寸：100×54×32mm

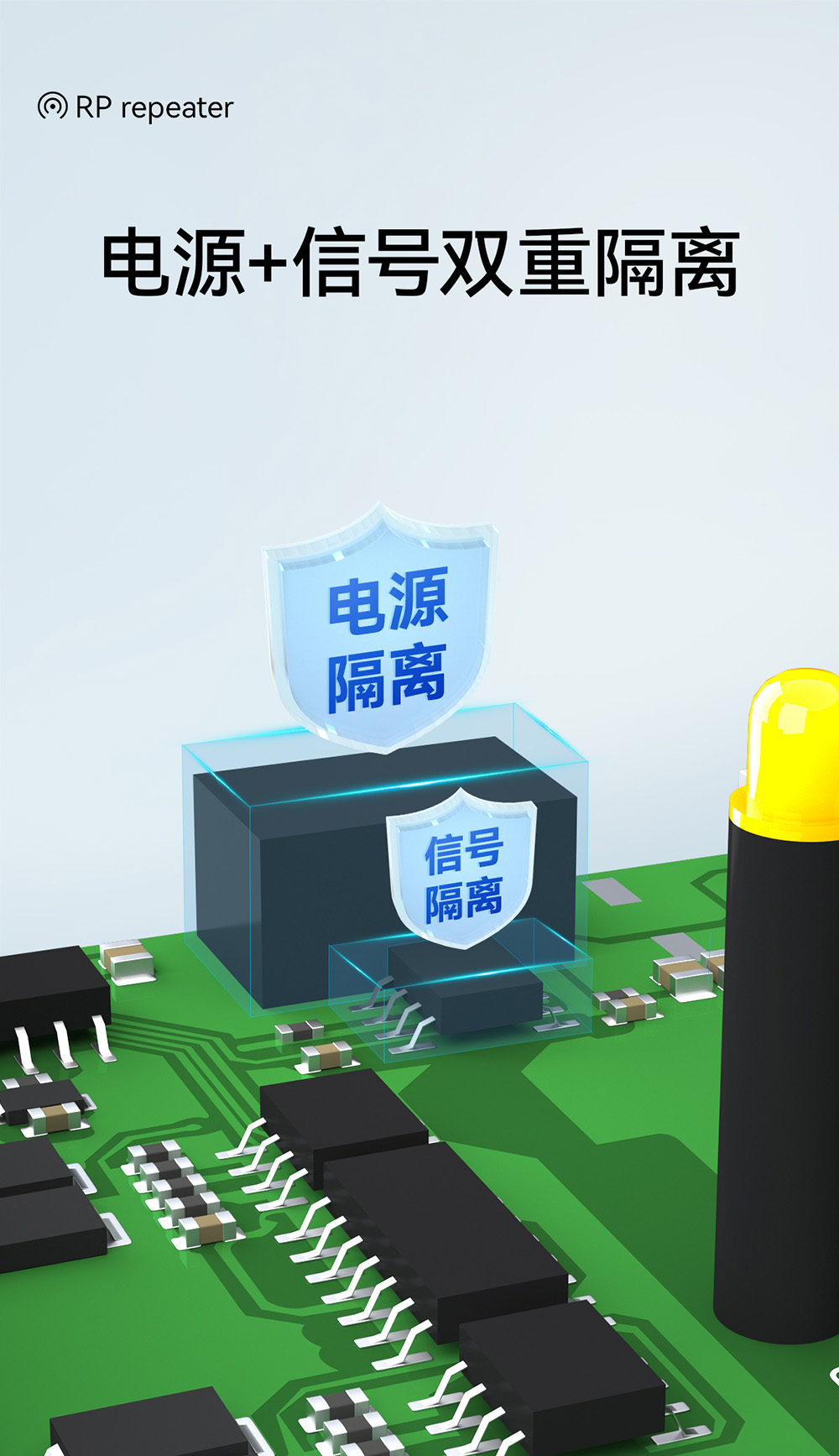

產品簡介：E810-R21是一款多路RS-485轉1路RS-485的緩存型隔離工業級RS485中繼器。RS485中繼器是支持2路RS-485主站設備，1路RS-485從站設備的RS485集線器通信設備。釆用光電隔離技術保護主站與從棧設備不被干擾。電路采用EMC三級標準進行設計，能有效隔離雷擊、靜電對設備造成的危害。無需配置，主站和從站接口之間透明數據傳輸。

E810-R21工業級rs485中繼器詳情頁 (1)
E810-R21工業級rs485中繼器詳情頁 (2)
E810-R21工業級rs485中繼器詳情頁 (3)
E810-R21工業級rs485中繼器詳情頁 (4)
E810-R21工業級rs485中繼器詳情頁 (5)
E810-R21工業級rs485中繼器詳情頁 (6)
E810-R21工業級rs485中繼器詳情頁 (7)
E810-R21工業級rs485中繼器詳情頁 (8)
E810-R21工業級rs485中繼器詳情頁 (9)
E810-R21工業級rs485中繼器詳情頁 (10)
E810-R21工業級rs485中繼器詳情頁 (11)
E810-R21工業級rs485中繼器詳情頁 (12)
E810-R21工業級rs485中繼器詳情頁 (13)
E810-R21工業級rs485中繼器詳情頁 (14)

參數名稱參數值描述
通用參數數據接口RS-485 接口

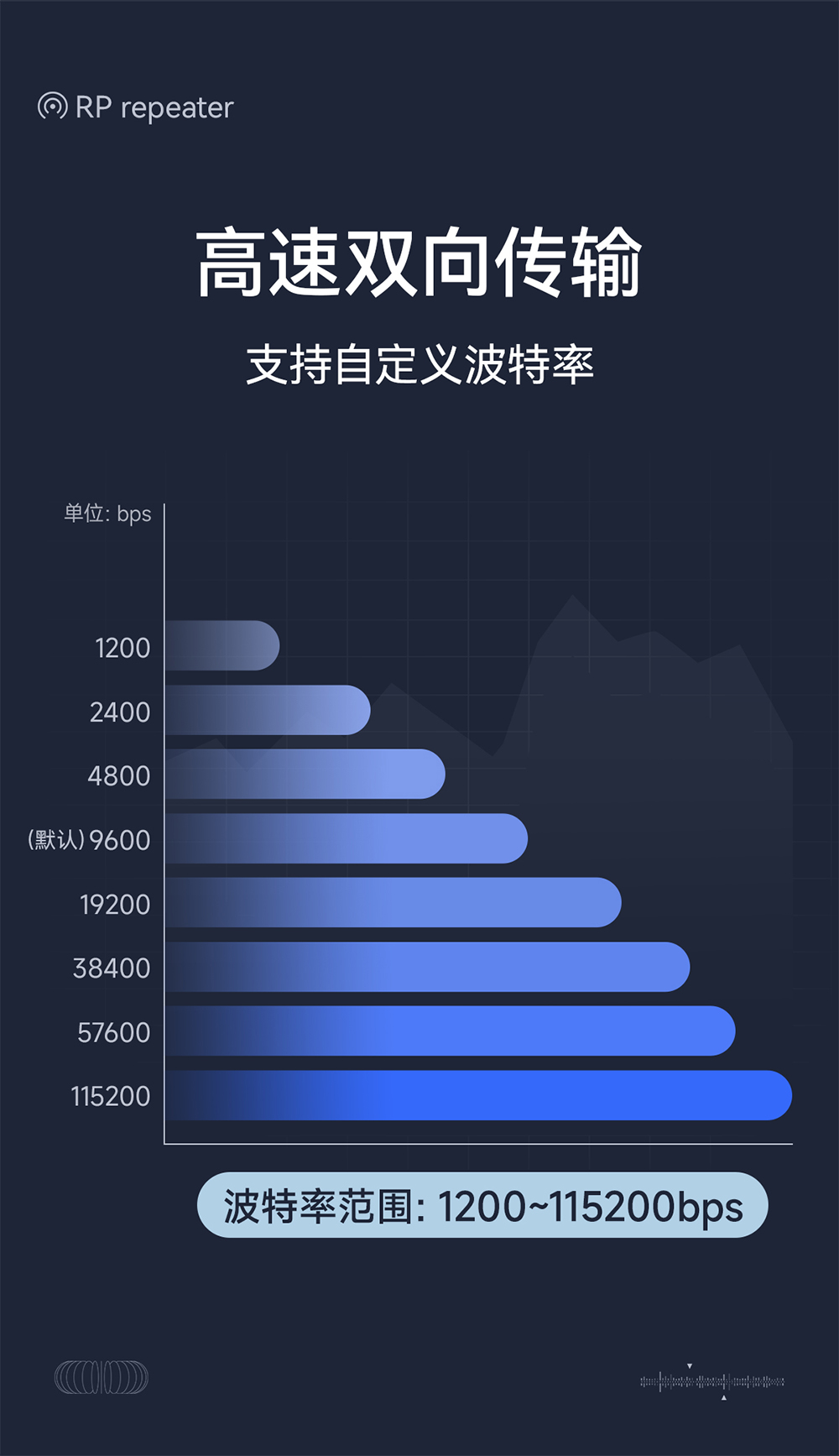

波特率1200~115200bps
數據位8 位
停止位1/2 位
校驗位None/Odd/Even

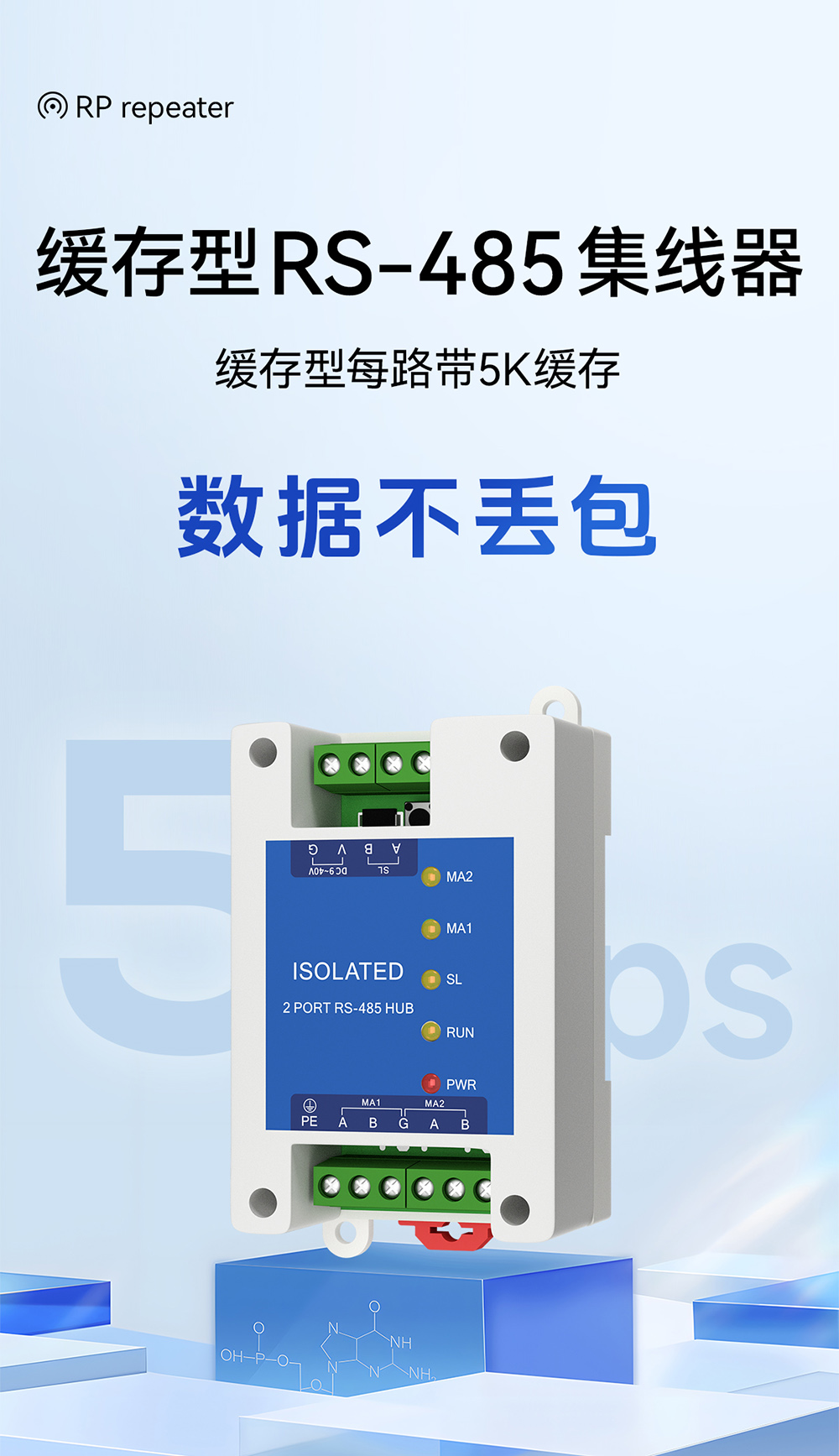

存儲空間單路主機 3k Byte

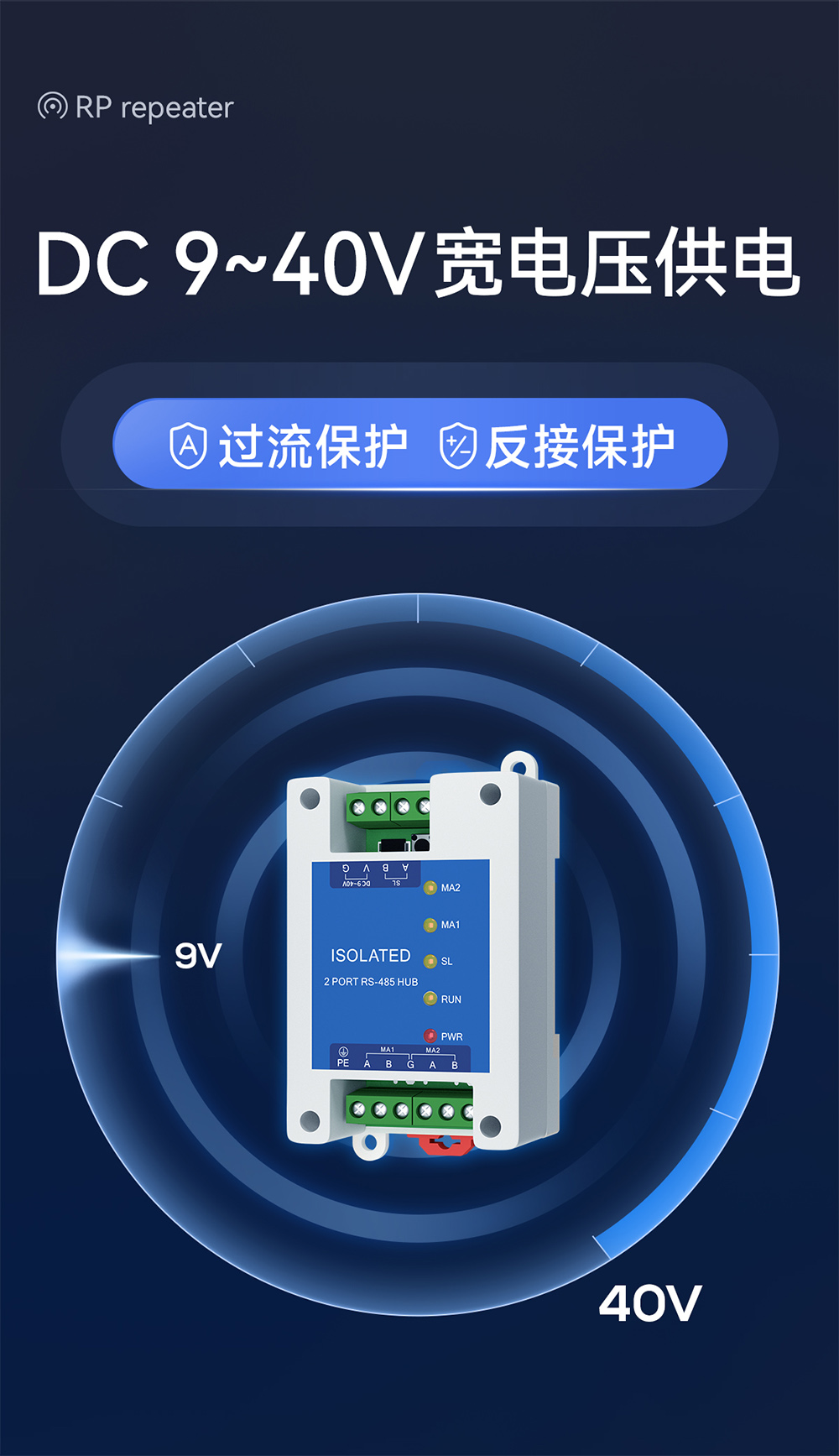

工作電壓DC 9~40V
防護等級工業 EMC3 級
隔離電壓1.5KV
靜電防護等級接觸 4 KV，空氣 8KV
脈沖浪涌差模 1KV，共模 2KV
工作溫濕度-40~85℃、5%~95%（無凝露）
存儲溫濕度-40~105℃、5%~95%（無凝露）
接地端子支持
差異參數擴展路數2 路 RS-485 主機

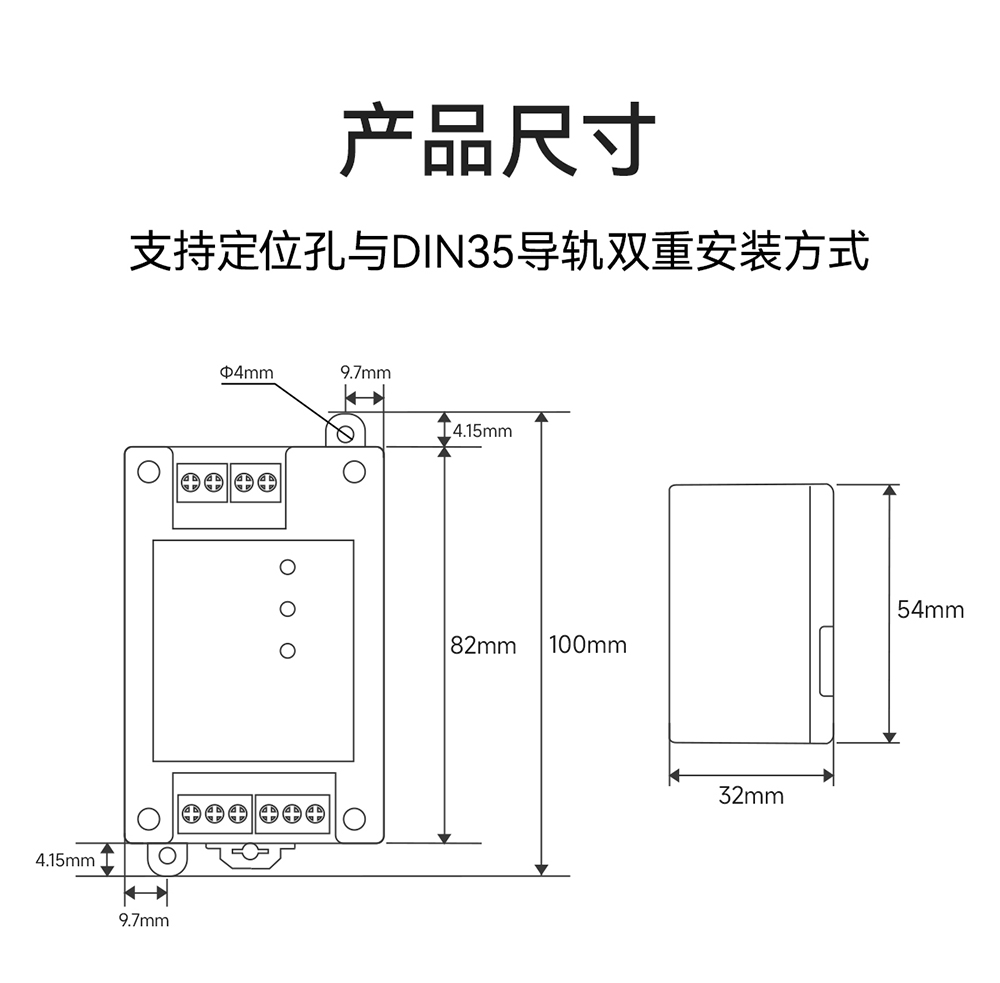

產品尺寸100×54×32mm
產品重量70±5g
接口標準5.08mm 銅腳接插端子

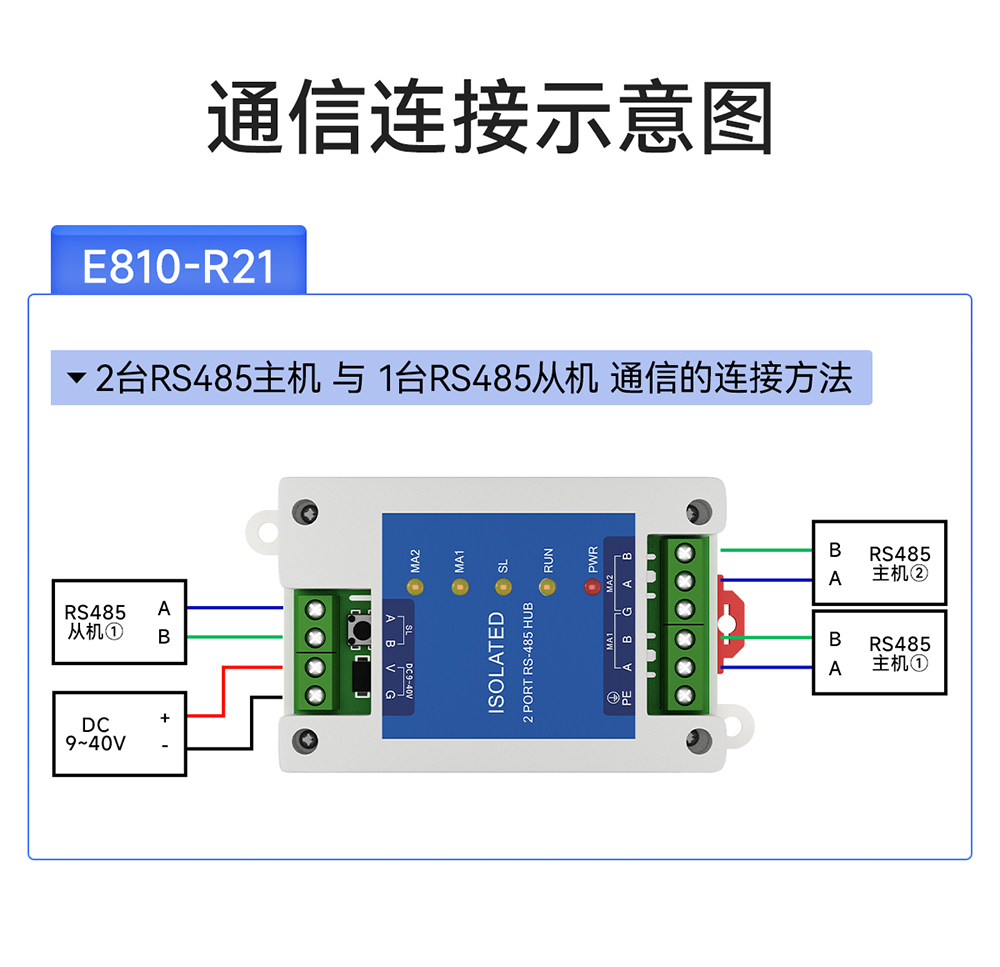

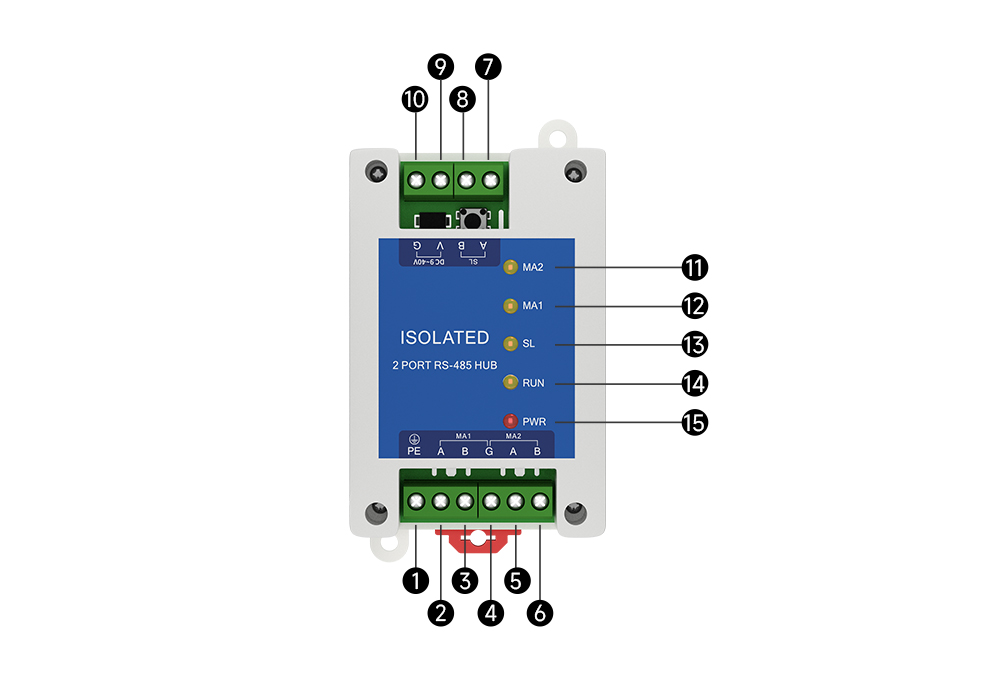

接口定義


序號名稱說明
1PE5.08mm 接線端子，接大地端子
2MA1-485A5.08mm 接線端子，MA1-485-A 接口
3MA1-485B5.08mm 接線端子，MA1-485-B 接口
4GND5.08mm 接線端子，輸出端數字信號地
5MA2-485A5.08mm 接線端子，MA2-485-A 接口
6MA2-485B5.08mm 接線端子，MA2-485-B 接口
7SL-485A5.08mm 接線端子，SL-485-A 接口
8SL-485B5.08mm 接線端子，SL-485-B 接口
9DC 9~40V-VCC5.08mm 接線端子，電源輸入正極
10DC 9~40V-GND5.08mm 接線端子，電源地，與數字信號地不互通
11LED-MA2主接口 2 數據收發指示燈，有數據交互時閃爍
12LED-MA1主接口 1 數據收發指示燈，有數據交互時閃爍
13LED-SL從接口數據收發指示燈，有數據交互時閃爍
14LED-RUN運行指示燈，正常工作為閃爍，進入配置后常亮
15LED-PWR電源指示燈
