當前位置： 首頁 >產品中心 >通信轉換設備>集線器RS485>E810-R18

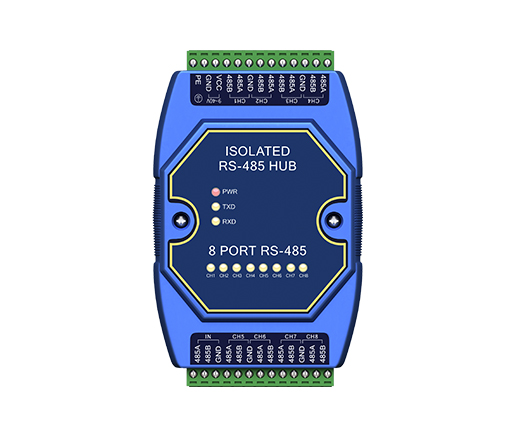

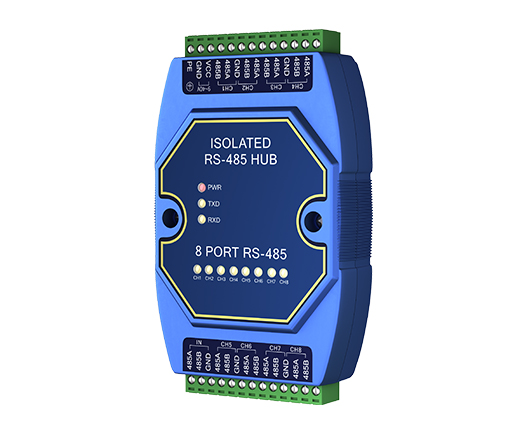

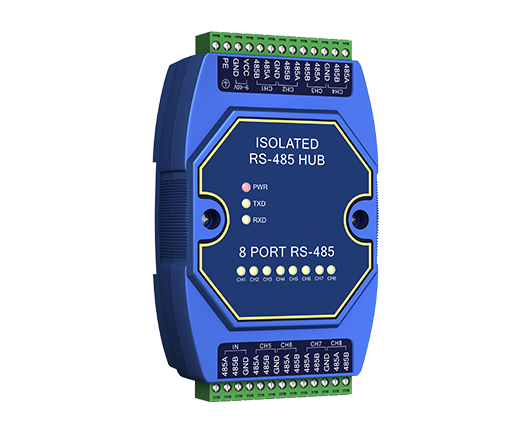

E810-R18 RS485集線器

數據接口：RS485

工作電壓：DC 9~40V

防護等級：工業EMC3級

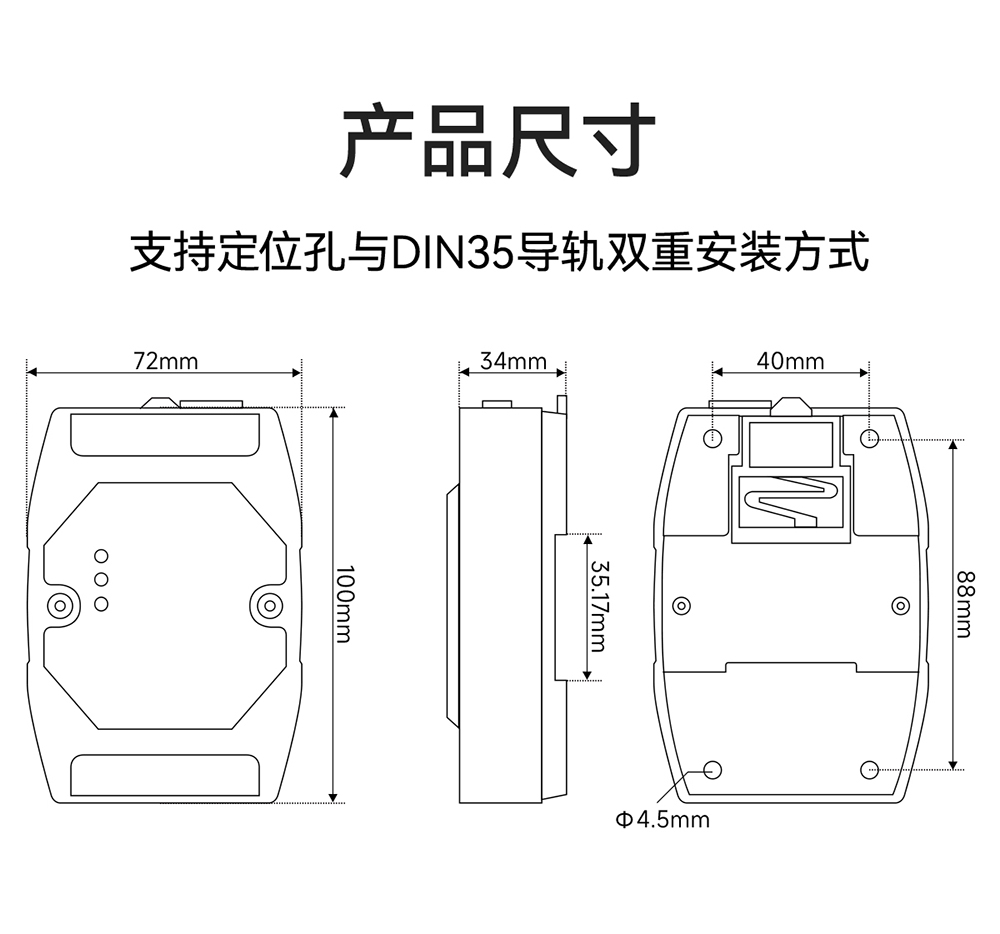

產品尺寸：120*72*34mm

產品重量：120±5g

產品簡介：E810-R18是億佰特推出的1路RS-485轉8路RS-485的隔離型中繼器（HUB）。RS485集線器是支持1路RS-485主站設備，8路RS-485從站設備的通信設備。釆用光電隔離技術保護主站與從棧設備不被干擾。無需配置，主站和從站接口之間透明數據傳輸。本產品適用于自動化控制系統、監控系統、報警、門禁系統、IC卡收費、 抄表、一卡通、停車場收費等綜合RS485通信系統。

E810-R18 隔離型8路RS485集線器 (1)
E810-R18 隔離型8路RS485集線器 (2)
E810-R18 隔離型8路RS485集線器 (3)
E810-R18 隔離型8路RS485集線器 (4)
E810-R18 隔離型8路RS485集線器 (5)
E810-R18 隔離型8路RS485集線器 (6)
E810-R18 隔離型8路RS485集線器 (7)
E810-R18 隔離型8路RS485集線器 (8)
E810-R18 隔離型8路RS485集線器 (9)

參數名稱參數值描述
通用參數數據接口RS-485 接口

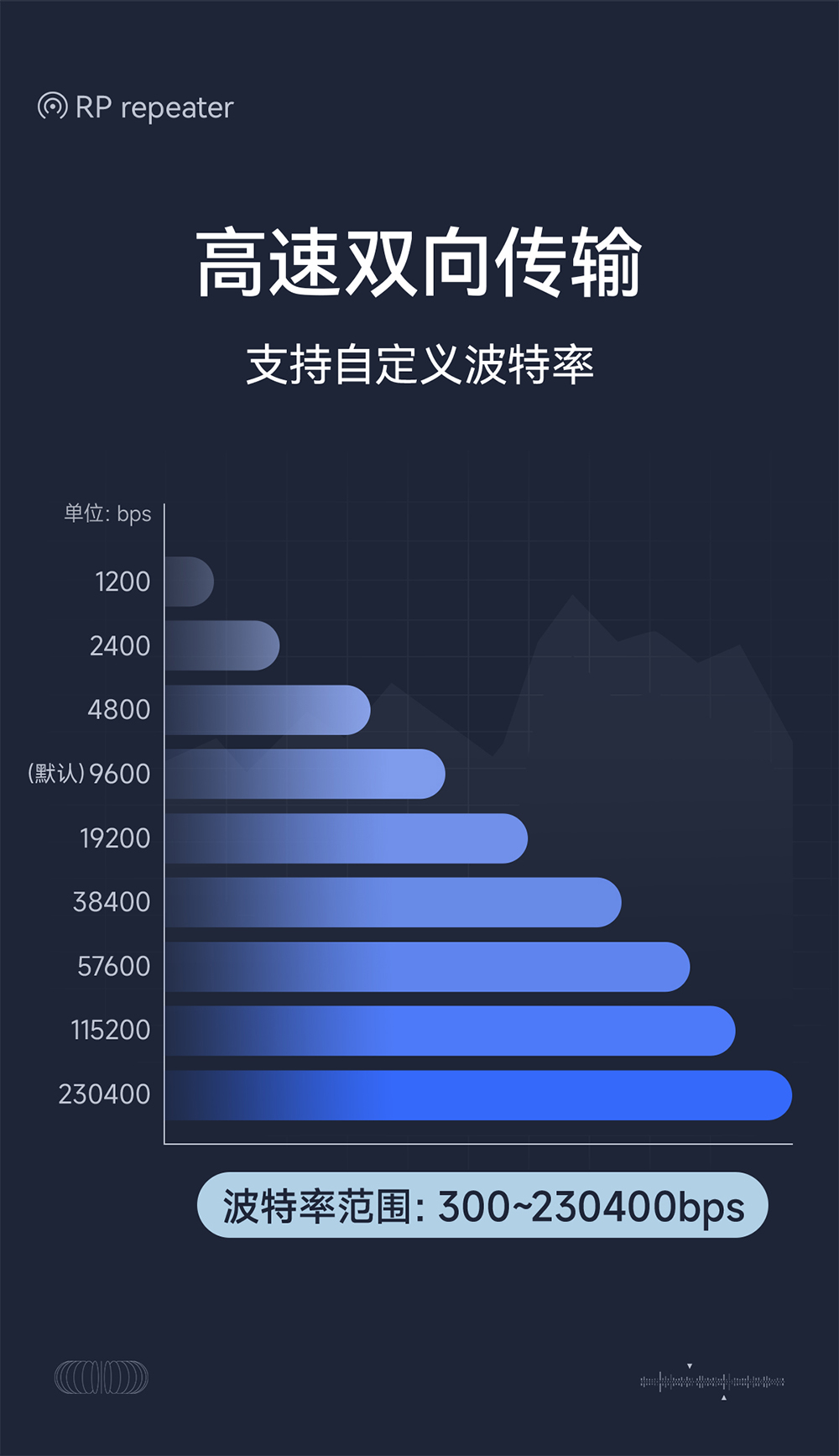

波特率300~230400，支持自定義波特率
工作電壓DC 9~40V
防護等級工業 EMC3 級

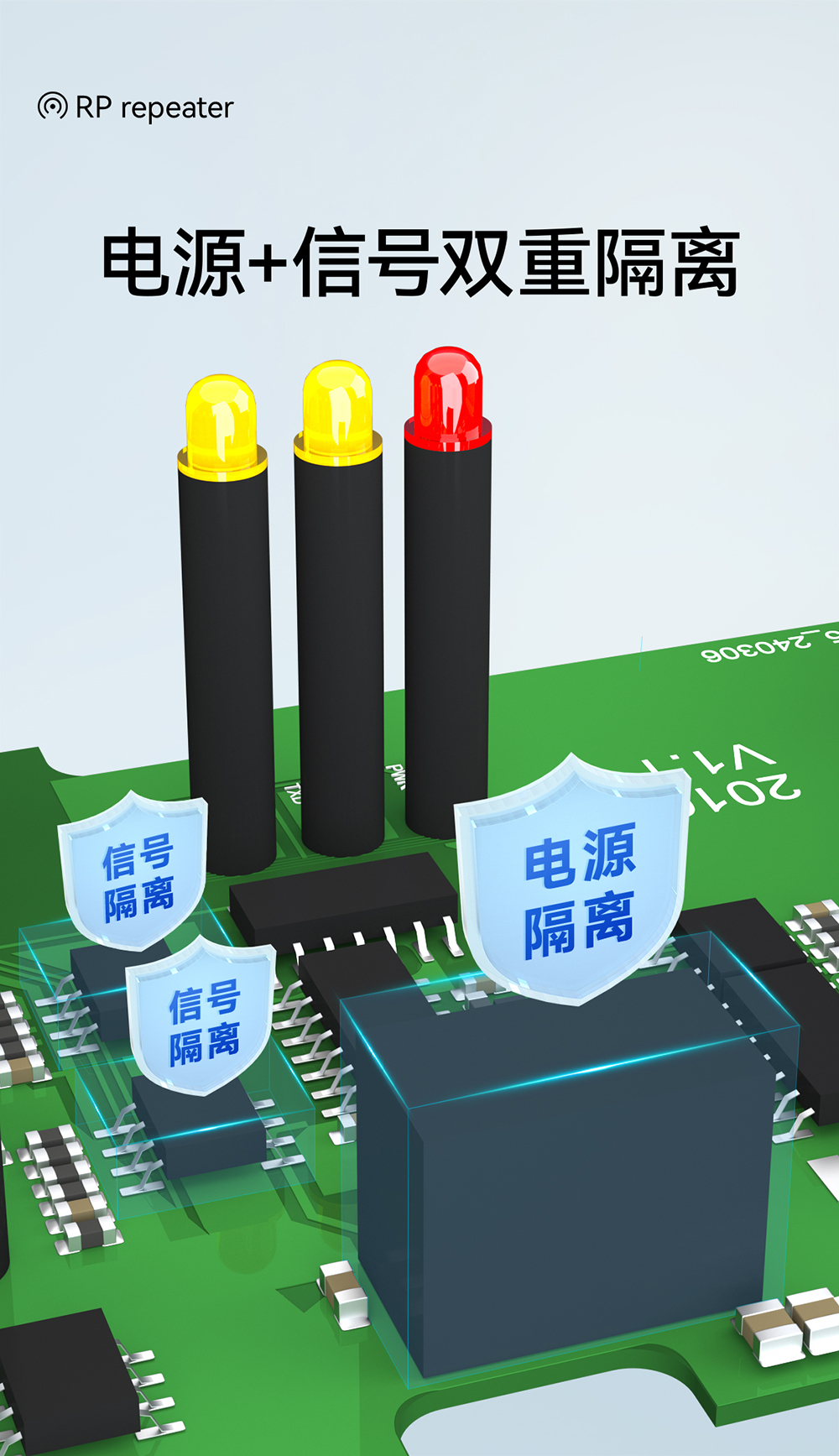

隔離電壓1.5KV
靜電防護等級接觸 4 KV，空氣 8KV
脈沖浪涌差模 1KV，共模 2KV
工作溫濕度-40~85℃、5%~95%（無凝露）
存儲溫濕度-40~105℃、5%~95%（無凝露）
接地端子支持
差異參數擴展路數E810-R12:2 路 RS-485
E810-R14:4 路 RS-485
E810-R18:8 路 RS-485
產品尺寸E810-R12:100×54×32mm
E810-R14:120×72×34mm
E810-R18:120×72×34mm
產品重量E810-R12:70±5g
E810-R14:120±5g
E810-R18:120±5g
接口標準E810-R12:5.08mm 銅腳接插端子
E810-R14:5.08mm 插拔式端子
E810-R18:3.81mm 插拔式端子

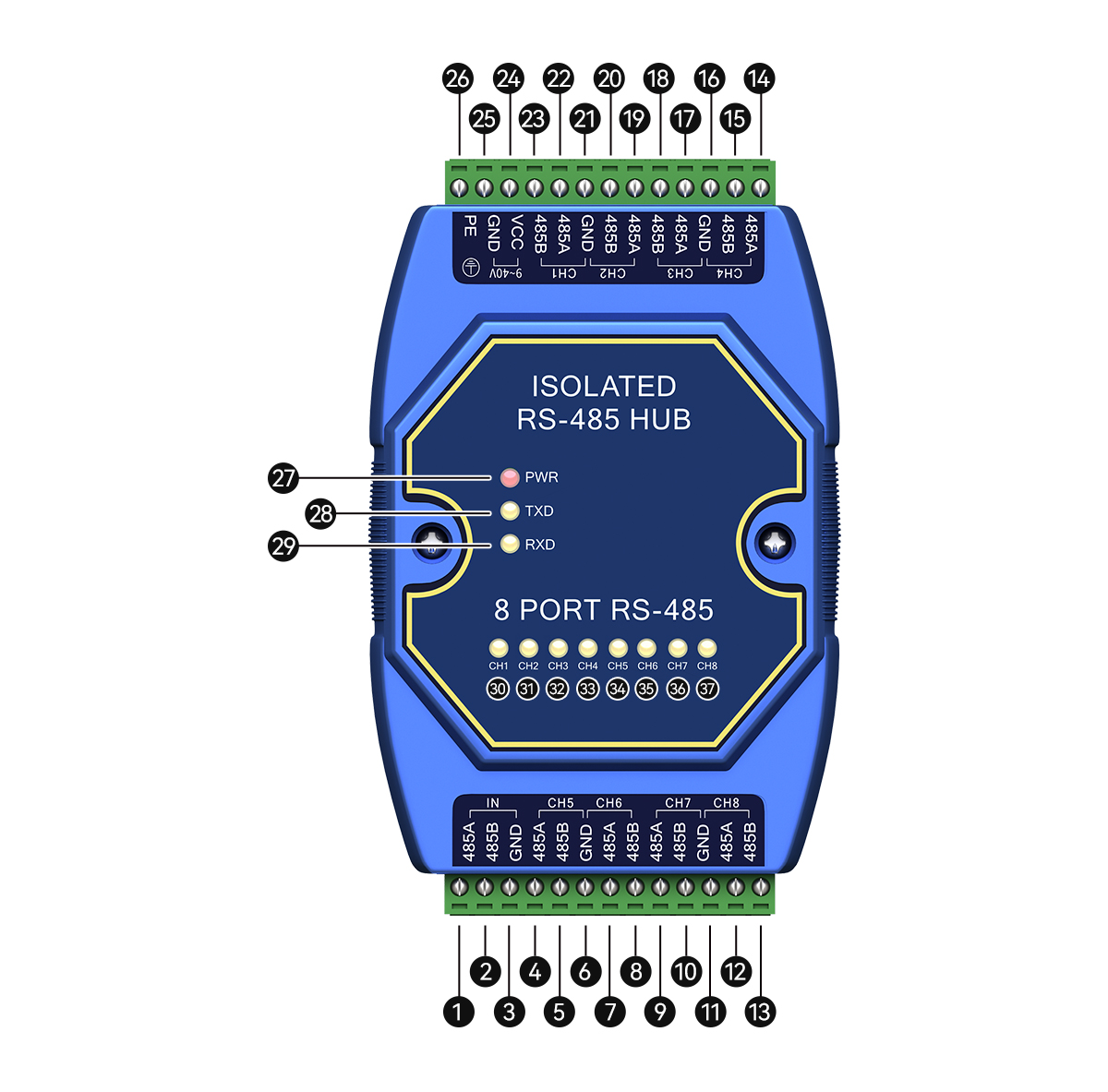

引腳定義





序號名稱說明
1IN-485A3.81mm 接線端子，RS485 輸入端 A 接口
2IN-485B3.81mm 接線端子，RS485 輸入端 B 接口
3IN-GND3.81mm 接線端子，輸入端數字信號地
4CH5-485A3.81mm 接線端子，CH5 輸出端 A 接口
5CH5-485B3.81mm 接線端子，CH5 輸出端 B 接口
6GND3.81mm 接線端子，輸出端數字信號地
7CH6-485A3.81mm 接線端子，CH6 輸出端 A 接口
8CH6-485B3.81mm 接線端子，CH6 輸出端 B 接口
9CH7-485A3.81mm 接線端子，CH7 輸出端 A 接口
10CH7-485B3.81mm 接線端子，CH7 輸出端 B 接口
11GND3.81mm 接線端子，輸出端數字信號地
12CH8-485A3.81mm 接線端子，CH8 輸出端 A 接口
13CH8-485B3.81mm 接線端子，CH8 輸出端 B 接口
14CH4-485A3.81mm 接線端子，CH8 輸出端 A 接口
15CH4-485B3.81mm 接線端子，CH8 輸出端 B 接口
16GND3.81mm 接線端子，輸出端數字信號地
17CH3-485A3.81mm 接線端子，CH3 輸出端 A 接口
18CH3-485B3.81mm 接線端子，CH3 輸出端 B 接口
19CH2-485A3.81mm 接線端子，CH2 輸出端 A 接口
20CH2-485B3.81mm 接線端子，CH2 輸出端 B 接口
21GND3.81mm 接線端子，輸出端數字信號地
22CH1-485A3.81mm 接線端子，CH1 輸出端 A 接口
23CH1-485B3.81mm 接線端子，CH1 輸出端 B 接口
24DC 9~40V-VCC3.81mm 接線端子，電源輸入正極
25DC 9~40V-GND3.81mm 接線端子，電源地，與數字信號地不互通信號地
26PE3.81mm 接線端子，接大地端子
27LED-PWR電源指示燈
28LED-TXD主串口數據發送指示燈
29LED-RXD主串口數據接收指示燈
30LED-CH1CH1 數據發送指示燈
31LED-CH2CH2 數據發送指示燈
32LED-CH3CH3 數據發送指示燈
33LED-CH4CH4 數據發送指示燈
34LED-CH5CH5 數據發送指示燈
35LED-CH6CH6 數據發送指示燈
36LED-CH7CH7 數據發送指示燈
37LED-CH8CH8 數據發送指示燈
