PCB設計過程中除了要知道PCB布局布線規則之外，在PCB設計完成之后還需要關注批量加工的一些問題，比如說工藝邊、Make點與定位孔的設計。工藝邊、Make點和定位孔在PCB實際生產和裝配過程中發揮著至關重要的作用，能夠顯著提高生產效率、產品質量和可靠性。
工藝邊也叫做傳送邊，是為了在PCB板在SMT貼片時，為了上導軌，所預留出來的位置，因?yàn)檫@個邊要卡在導軌槽中，所以對于寬度也是有一點要求的，并且上面不可以放置任何元器件，一般都是加在兩邊就可以了！ 加上工藝邊可以大大提高生產效率和質量控制，PCB制造通常采用高度自動化的生產線，包括鉆孔、鍍銅、貼片等工序。工藝邊也為自動化設備提供了額外的空間，使其能夠順利抓取、移動和固定PCB板，也減少在后續運輸和再次加工過程中受到邊緣磨損或破損概率。工藝邊的存在可以保護PCB的核心區域不受損傷，減少了因物理?yè)p壞導致的廢品率。

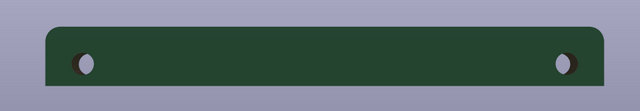

兩邊為增加的工藝邊
1、Make也叫光學定位點，是為SMT貼片時，貼片機可以通過操作尋找Make點進行位置校準，Make點一般分為3類：?jiǎn)伟錗ake、工藝邊上的Make和局部特殊定位Make，Make點附近應該空曠，不應該有絲印或者其他元素，避免出現不可識別，一般尺寸設計要求最小直徑為1mm，最大為3mm。
2、支持AOI檢查：自動光學檢測(AOI)系統同樣依賴于Mark點來進行高效精準的質量控制。AOI會掃描整個電路板并對照預定義的標準模式比對實際安裝狀況；
3、隨著現在電子產品的設計越來越復雜，越來越多的產品開始采用雙面板甚至多層板結構。在這種情況下，正確布局上下兩面乃至內部各層之間的相對關系變得尤為重要。確保所有層次間的一致性和協調性。

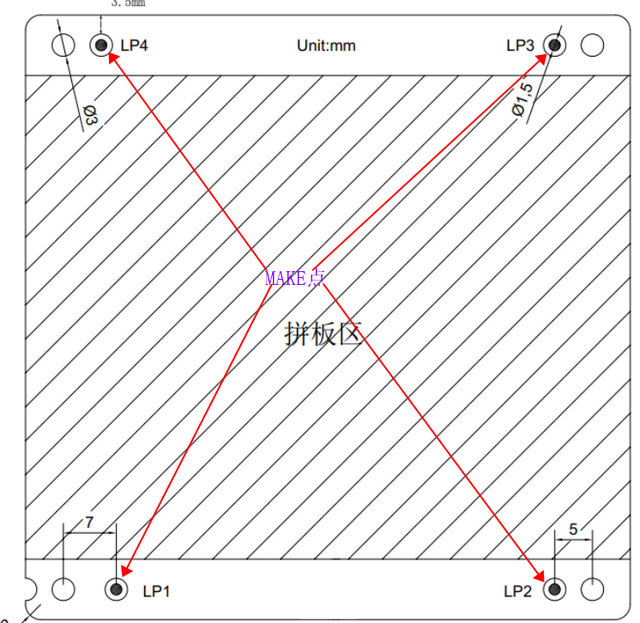

Make點
也叫做物理固定孔，主要用于在裝配和測試過程中對PCB進行物理定位。一般這些孔位于PCB的四個角或邊緣，用于與生產設備上的夾具或定位銷配合使用。通過固定孔，可以確保PCB在加工過程中的精確定位，從而提高裝配和測試的準確性。在多次加工或測試過程中，定位孔可以確保每次操作的一致性和重復精度。
定位孔

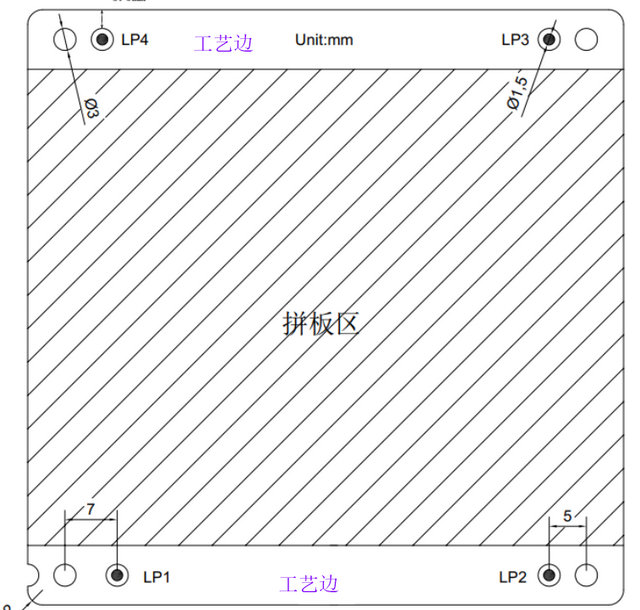

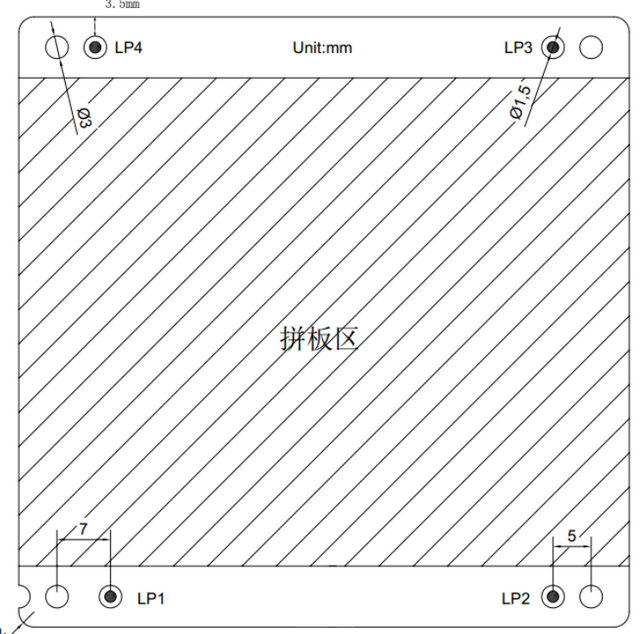

1. 在設計PCB時，應綜合考慮工藝邊、Mark點和定位孔的布局，確保它們能夠協同工作，共同提高加工精度和效率。對于不同類型的PCB，可根據其具體應用和生產需求靈活選擇這些元素的數量和位置。在真實生產過程中，我們將make點和定位孔放置在工藝邊上。
工藝邊+make點+定位孔
2. 平衡成本與效益：雖然增加工藝邊、Mark點和定位孔會略微增加PCB的成本，但從長遠來看，它們帶來的生產效率提升、質量改善和廢品率降低所帶來的經濟效益遠遠超過了初始投入。
