DCDC降壓電路指的是：將直流電壓轉換成為低電壓的直流，在電路中的表現為輸入電壓經過DCDC降壓電路后輸出電壓比輸入電壓的幅值小。DCDC降壓電路的原理主要是通過控制內部開關的導通時間來做到降低電壓。DCDC電壓的應用場景主要在需要不同電壓供電的設備，如：消費電子中常見的手機充電器、便攜式電腦、手機。DCDC降壓電路相比較LDO，轉換效率更高，一般可高達百分之九十，發熱量減少。DCDC電路根據反饋調制電壓，輸出電壓穩定。DCDC電路的缺點是用到器件較多，引入了更多成本。

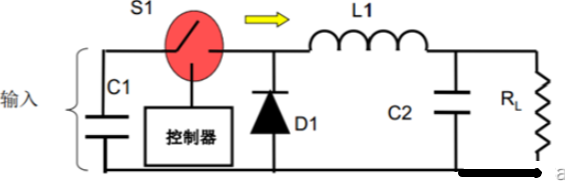

降壓型DCDC電路
當開關S1閉合時，電流經過S1，電感L1，向負載供電，流向電源的負極，供電的同時，也在給電感充電，由于D1是二極管的單向?qū)щ娦裕藭r二極管D1不會工作。電感的特性：電感是感性器件，由于自感電動勢的存在會阻擋電流的增大或者減少，電感電流是漸變不是瞬變，電感L1上的電壓為輸入電壓減去負載身上的電壓等于L*（di/dton）。當S2關斷時由于L1電感的器件的特性，電感的電流流向負載，再流向續流二極管，回到電感，構成回路。輸出電壓等于L*di/dtoff，這兩個表達式相除可以得到VO/VIN=don/dff;得出輸出小于等于輸入電壓。上圖各個器件的作用：電容C1，穩定輸入電壓，電感L1用于存儲或者傳遞能量到負載，電容C2平穩輸出電壓，二極管D1用于在L1放電時，構成續流回路。
DCDC電源芯片的規格書中，一般常見兩種整流方式，同步整流和異步整流。整流的原理圖如下：

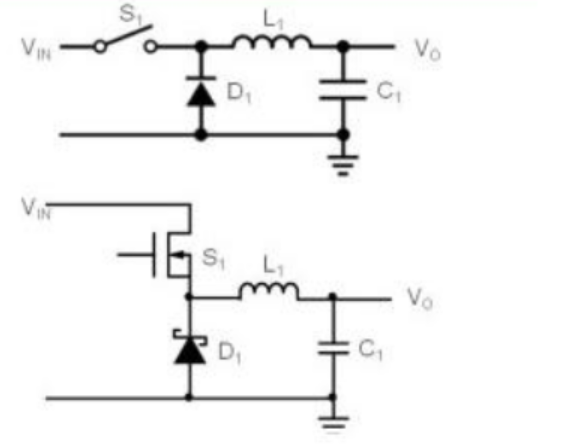

異步降壓電路
二極管具有單向?qū)щ娦?，硅管壓?/span>0.7V，鍺管的壓降0.3v左右，肖特基管的壓降0.4v。

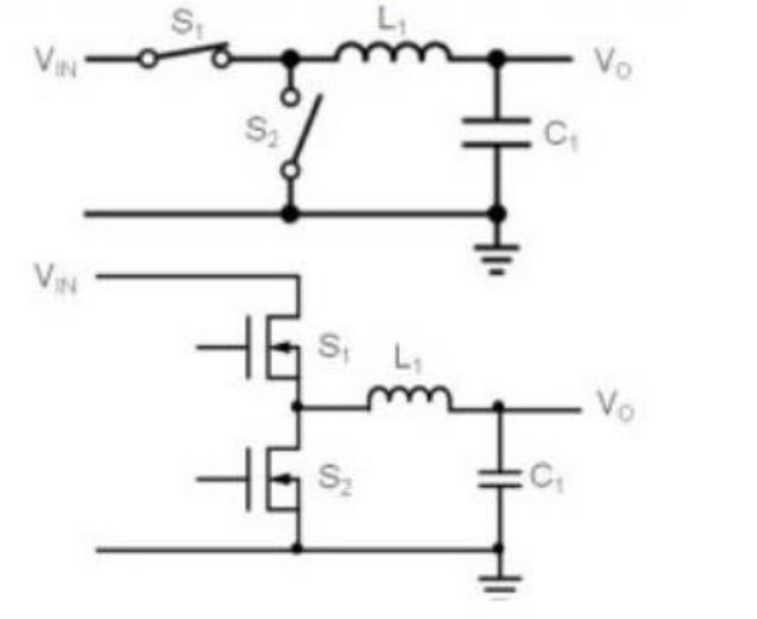

同步降壓電路
由上圖可以看出，同步和異步的區別在于：
功耗：同步降壓電路續流電路中是電阻極低的mos管，異步降壓電路是二極管，由于mos管的內阻小，決定了同步整流功耗低。
成本：mos管的價格比二極管貴，所以成本方面，同步降壓電路不占優勢。
帶載：輕載時，同步整流的工作效果優于異步整流，異步整流的工作在不連續的模式時，會產生很大的諧波噪聲。

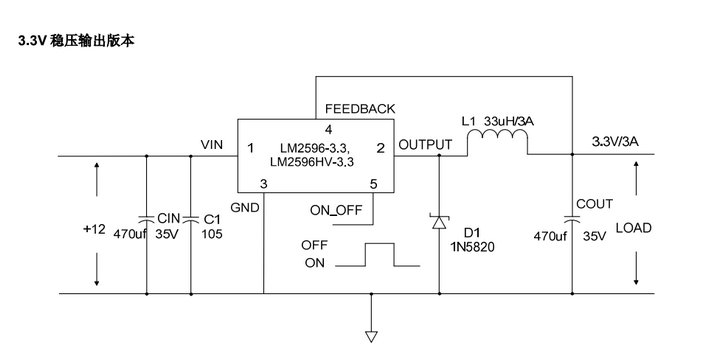

LM2596的典型降壓應用圖如下所示：
某芯片降壓電路

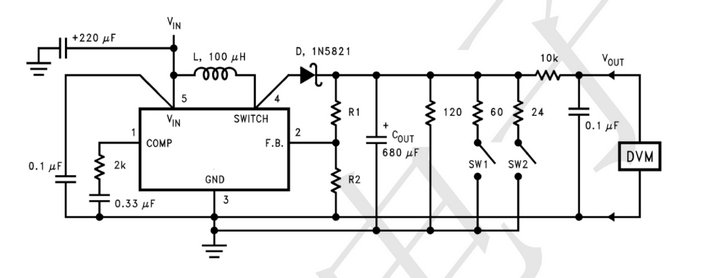

某芯片升壓電路
如何通過DCDC電源芯片外圍快速判斷出升壓還是降壓電路呢？上圖中的switch引腳如果外部接到電感，那么是一個buck電路，如果外部是一個二極管，那么大概路是一個buck電路。那外部電感應該怎么選擇呢？一般降壓電路中電感的大小的公式如下圖所示：
電路公式中VOUT是輸出電壓，VIN是駛?cè)腚妷海?/span>FS是開關頻率，IL為紋波。一般規格書上會有一個推薦電感值，參照即可。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
