當前位置： 首頁 >產品中心 >4G/NB-IoT/GPS>NB-IoT模組>EA01-SG

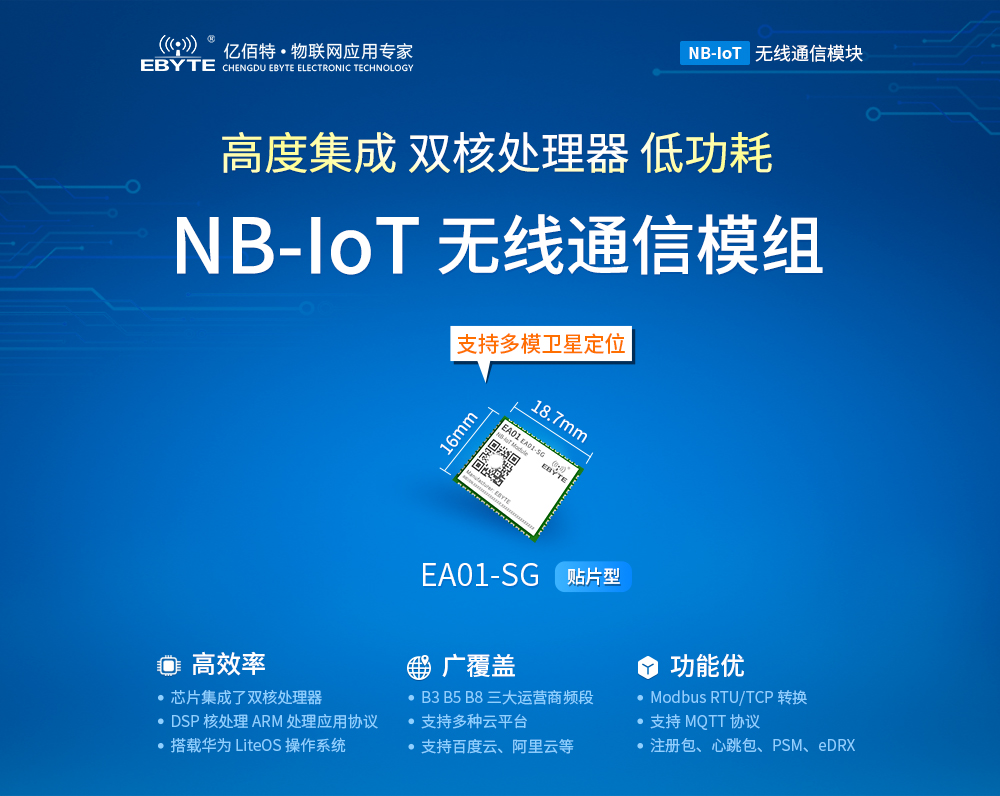

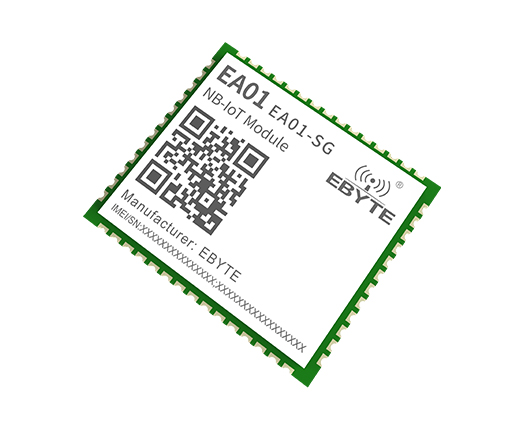

EA01-SG NB-IOT模塊GPS北斗定位模組

傳輸類型：NB-IoT

支持頻段：B3 B5 B8 頻段

發射功率：20dBm±2dB

產品尺寸：18.7*16*2.3mm

產品重量：1.4g

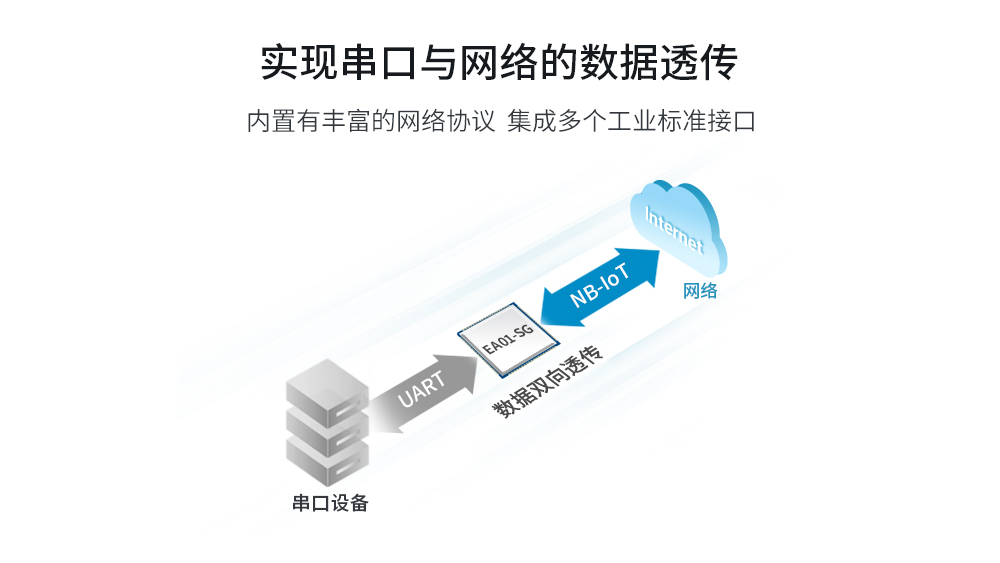

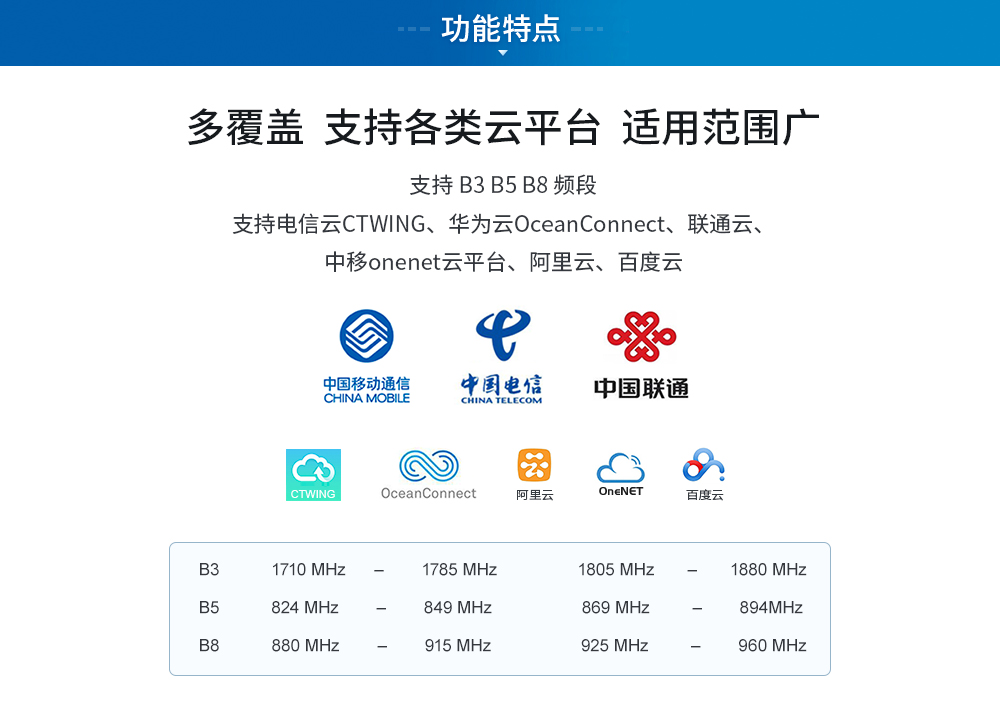

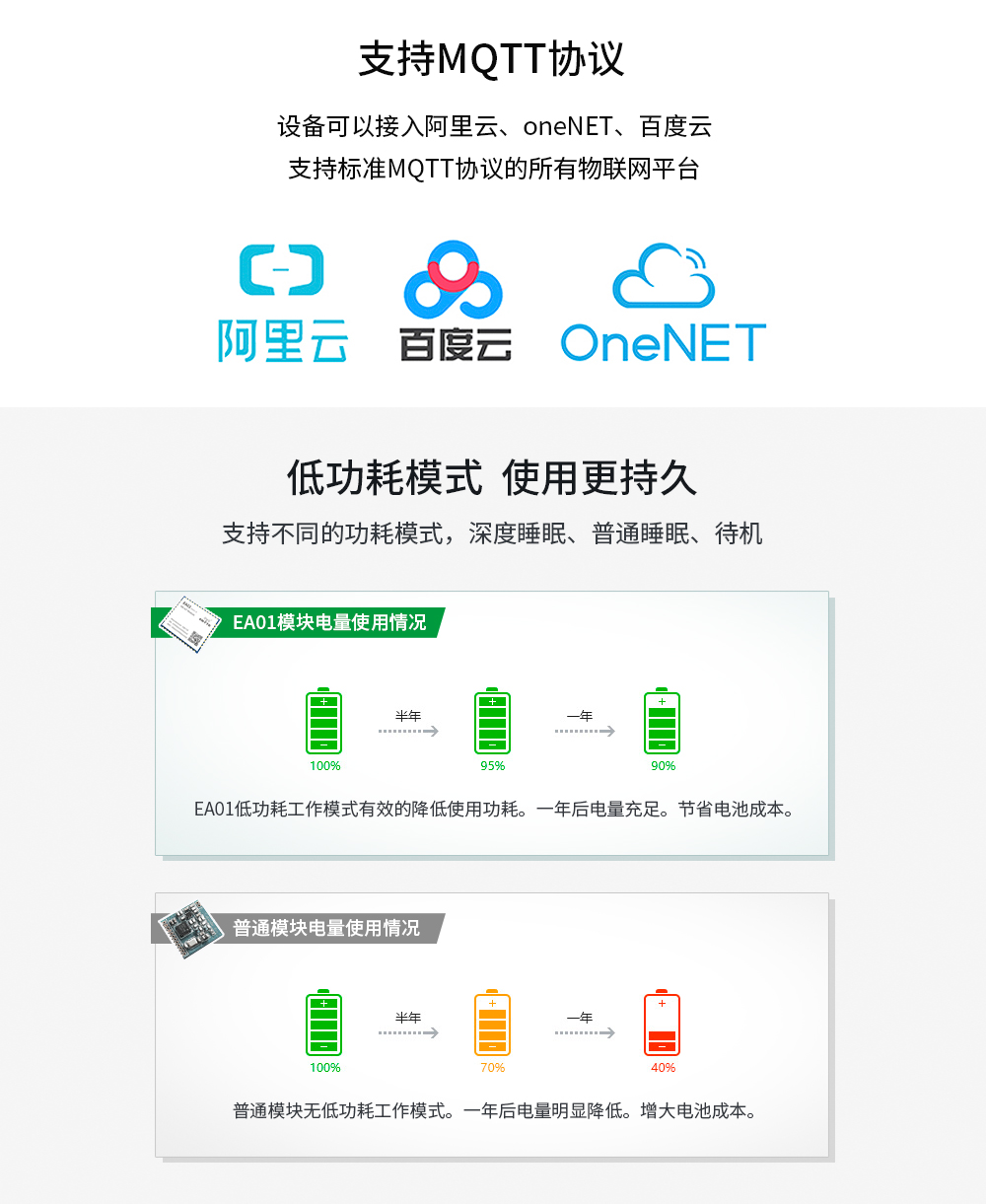

產品簡介：支持 B3 B5 B8 頻段；支持 TCP、UDP、MQTT、COAP、LwM2M 等協議；支持電信云 CTWING、聯通云、中移 onenet 云平臺、阿里云、百度云。

1688_01
1688_03
1688_041688_05
1688_06EA01-SG-1000
補充-勿刪_01
補充-勿刪_02
1688_08

主要參數說明
供電

供電電壓范圍：3.1V～4.2V

典型供電電壓：3.6V

工作電流

發射電流 300-600mA（典型值 400Ma）

接收電流 26-32mA(GPS 關閉)

接收電流 50-75mA(GPS 開啟)

休眠電流 1uA(NB 休眠+GPS 關閉)

NB 頻段

699MHz～960MHz

1.71GHz～2.2GHz

GPS 通信協議
支持 NMEA0183 V4.1 及以前版本， 最大固定更新頻率可達 10Hz

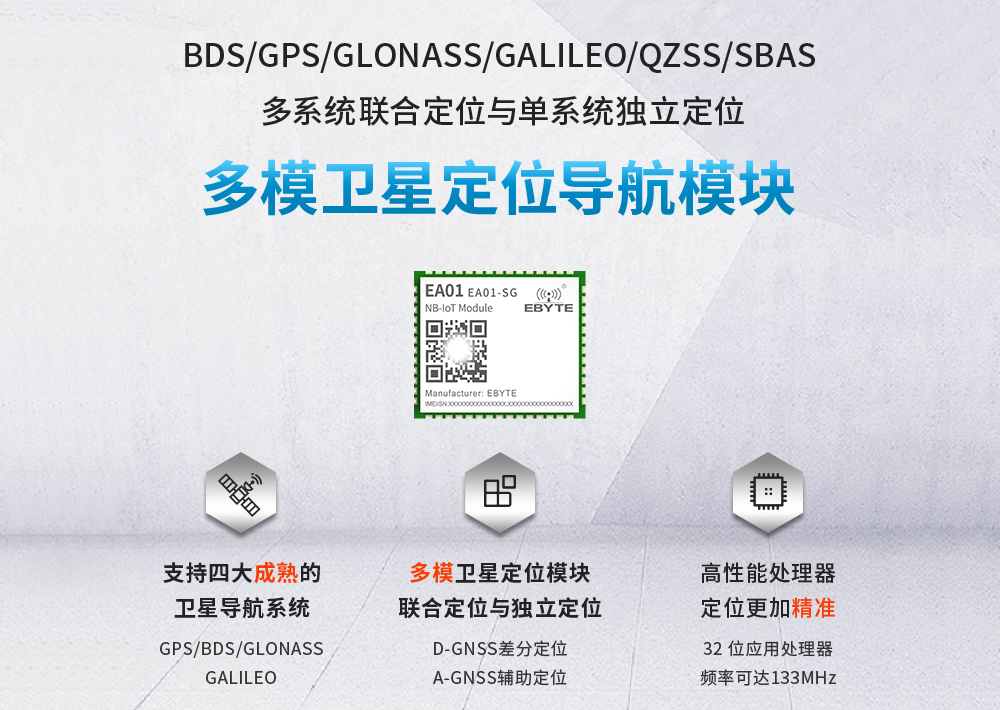

支持的定位系統
BDS/GPS/GLONASS/GALILEO/QZSS/SBAS
支持外設接口
UART（TXD/RXD）或 GPIO
認證

GPS 認證（Pending）；NB 認證（入網許可、型號核準）

串口

NB 串口與 GPS 串口，默認 9600bps，數據位 8bit，停止位 1，無校驗

NB 串口默認 3.0V，GPS 串口默認 2.8V 可兼容 3.3V;

發射功率

20dBm±2dB

USIM 接口
支持 1.8V/3V 自適應 USIM 卡
固件升級
主 AT 串口升級，支持移動云和電信云的 fota 升級

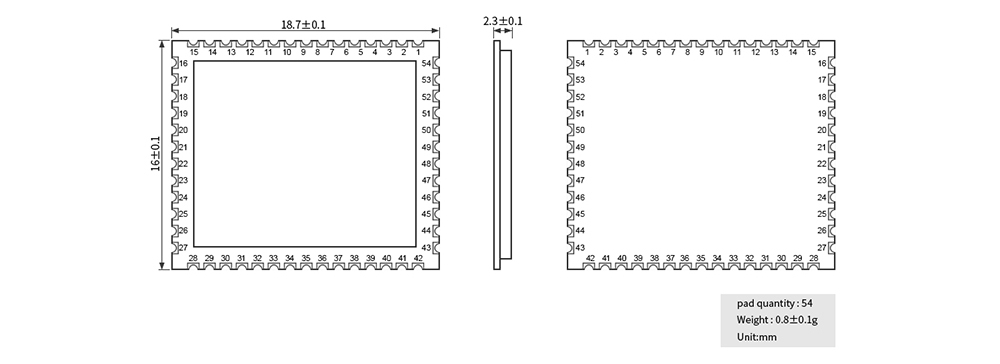

物理特征

尺寸：(18.7±0.15)mm × (16±0.15)mm × (2.3±0.2)mm

溫度范圍

正常工作溫度：-35°C～+75°C

擴展工作溫度：-40°C～+85°C

存儲溫度：-40°C～+90°C

天線接口

50Ω 特征阻抗

RoHS
所有器件完全符合 EU RoHS 標準
重量
1.4g

1688_10

引腳號
引腳名I/O
描述
DC特性說明
4LINK-B
DO
Socket1 連接狀態指示
-低電平有效
5VDD_EXT
PO
3V 輸出電源
Vnom=3V
80mA max loading
10DATA
DO
Socket 數據收發指示
-低電平有效
11LINK-A
DO
Socket0 連接狀態指示
-低電平有效
15GNSS_ANT
AI
GPS 天線接口
-50Ω 特性阻抗
16SIM_GND
GND
USIM 卡專用地
--
171PPS
DO

秒脈沖輸出，用戶可通過命令設置頻

率，持續時間等

--
18SIM_VDD
DO
USIM 卡電源
1.8/3V 自適應
10mA max loading
19SIM_CLK
DO
USIM 卡時鐘信號
--
20SIM_RST
DO
USIM 卡復位信號

-

-

21SIM_DATA
IO
USIM 卡數據信號
-數據線增加 20K 上拉電阻
22TXD_GNSS
DO
GPS 串口 TXD
-

2.8V 電平兼容 3.3V,

默認 9600bps

23RXD_GNSS
DI
GPS 串口 RXD
-

2.8V 電平兼容 3.3V,

默認 9600bps

29
TXD_DBG
DO
模塊調試串口 TXD，預留
-預留，建議懸空
30RXD_DBG
DI模塊調試串口 RXD，預留
-預留，建議懸空
33RXD
DI
模塊數據與 AT 串口 RXD
-3V 電壓域
34TXD
DO
模塊數據與 AT 串口 TXD
-3V 電壓域
41RF_ANT
AI/AO
RF 天線接口
-50Ω 特性阻抗
47NETLIGHT
DO
網絡狀態指示
-駐網時快閃指示
52VBKP
PIGPS 的 RTC 輔助電源輸入

-

3.0V-4.2V
53RST/WKUP
DI
復位/喚醒指示，高電平有效

VIL=0V

VIHmin=1.2V

VIHmax=3.6v

高電平信號脈沖寬度大于

100us 且小于 5s 時視為喚醒

信號。當高電平信號寬度大于

6 秒時視為復位信號。（內部

有下拉電阻）

54

IO_RST
GND恢復出廠參數
-低電平有效

50,51

VBAT
PI
模塊主電源

Vmax=4.2V

Vmin=3.1V

Vnom=3.6V

供電至少滿足 0.6A 電流

14,27,31,

40,42,44

,45,48,49

GND
GND
電源地
--

3,6,8,9,12

,38,39

RESERVED
-預留
-保持懸空

1,2,7,13,

24,25,26,

28,32,35,

36,37,43,

46

NC
-空腳
--
       產品說明書
     【用戶手冊】EA01-SG_UserManual_CN  下載
     【用戶手冊】EA01-S 3GPP和運營商云平臺標準指令手冊  下載
     【指令手冊】EA01-SG_GNSS_指令手冊 下載



       開發測試
    【通用調試工具】通用調試工具 下載
    【工具包】三要素計算器 下載
    【上位機】EA01系列用戶上位機(1) 下載
    【上位機使用說明】EA01系列上位機使用說明(1) 下載
    【封裝文件】EA01-SG-V1.0-lib 下載


       應用案例
     【指導手冊】EA01 mqtt接入百度云應用指導  下載
    【指導手冊】EA01 mqtt接入阿里云應用指導 下載
    【案例】EA01  電信云CTWING物聯網平臺接入流程指導  下載
    【案例】EA01 移動Onenet云物聯網接入流程指導 下載
    【案例】基于cfg_tool工具創建onenet通信套件實例指導 下載
    【案例】 EA01 mqtt接入onenet流程指導 下載
    【案例】 EA01 TCP UDP應用指導 下載


       億佰特簡介
    【企業簡介】  下載


       認證證書
     【入網許可證】?jī)|佰特EA01系列NB模組-入網許可證.pdf  下載
     【型號核準證】?jī)|佰特EA01系列NB模組-型號核準證.pdf  下載
       在線購買
    該產品已下架，停產商品批量可發起生產。


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：sales@cdebyte.com


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：support@cdebyte.com
產品
型號		接口信號 傳輸方式 AT指令 TCP/UDP 接口方式 產品尺寸
mm 		功能特點技術
手冊		樣品
購買
EA01-SG USIM NB-IoT 支持 支持 USIM（支持1.8V/3V自適應USIM卡） 18.7×16×2.3（±0.15） 支持TCP/UDP透?jìng)鳌⒅С諱QTT
EA01-D USIM NB-IoT 支持 支持 USIM（支持1.8V/3V自適應USIM卡） 42×40×9 支持TCP/UDP透?jìng)?、支持MQTT
EA01-S-TB USB NB-IoT 支持 支持 USIM（支持1.8V/3V自適應USIM卡） - 支持TCP/UDP透?jìng)?、FOTA 遠程升級
EA01-S USIM NB-IoT 支持 支持 USIM（支持1.8V/3V自適應USIM卡） 17.7*15.8*2.0 支持TCP/UDP透?jìng)?、FOTA 遠程升級
  • EA01-SG

    產品型號：EA01-SG

    接口信號 :USIM

    傳輸方式 :NB-IoT

    AT指令 :支持

    TCP/UDP :支持

    接口方式 :USIM（支持1.8V/3V自適應USIM卡）

    產品尺寸 mm :18.7×16×2.3（±0.15）

    功能特點:支持TCP/UDP透?jìng)?、支持MQTT
