接口類型：RS485/RS232
產品尺寸：92*66*30mm
產品重量：95±5g

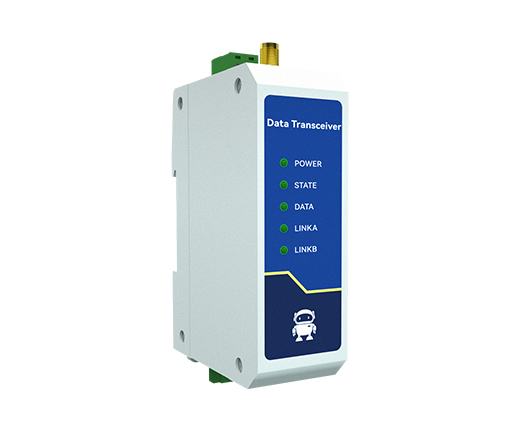

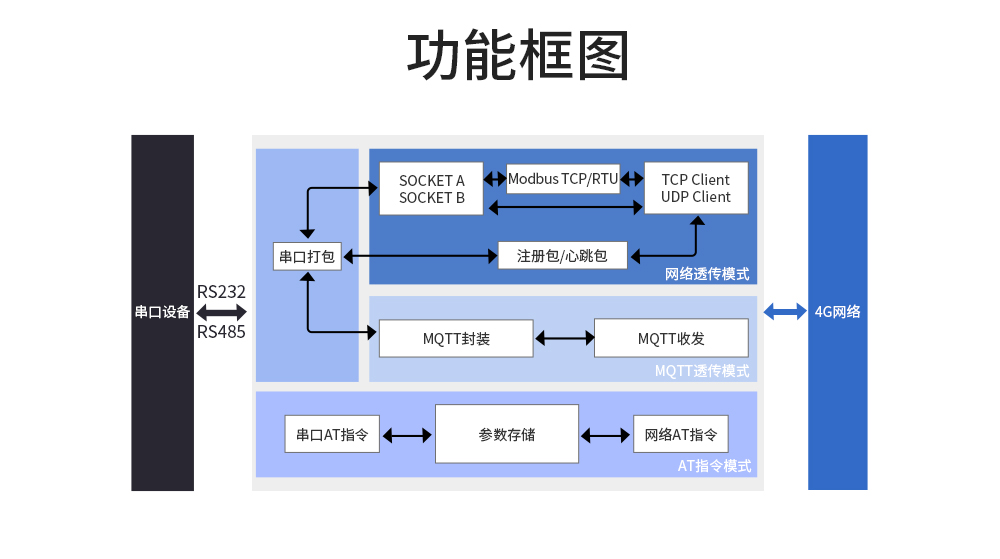

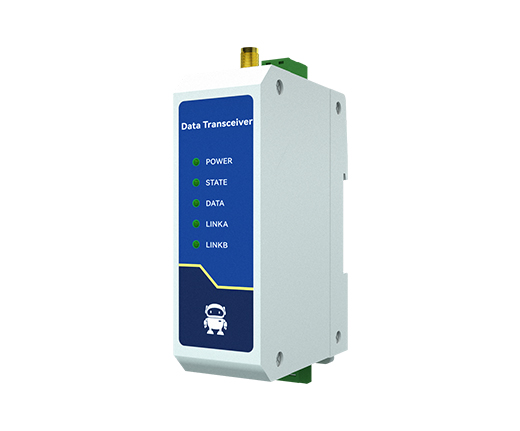

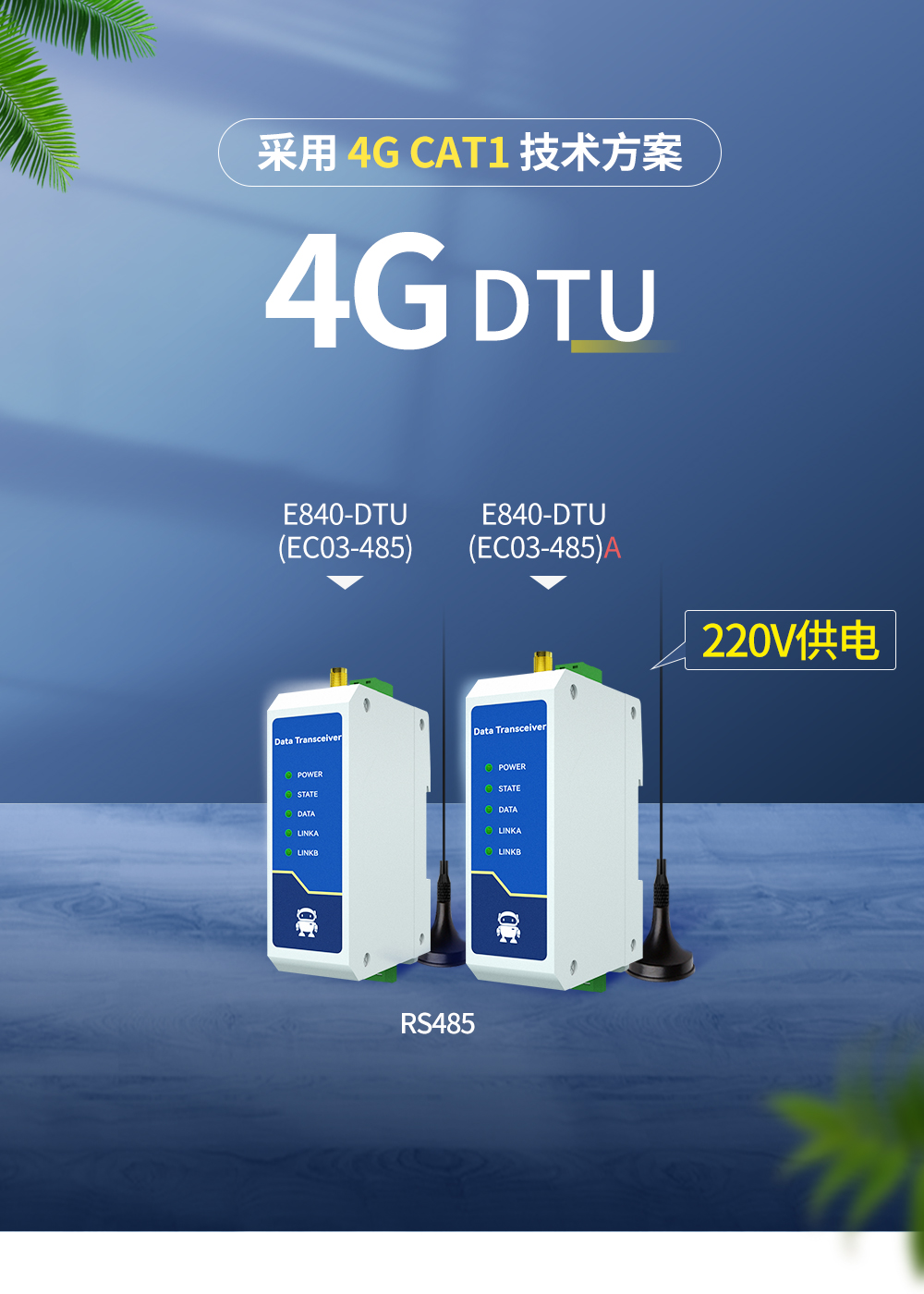

功能特點：E840-DTU(EC03-485)x是采用4G CAT1技術開發的一款高性價比4G DTU。主要功能實現串口設備與網絡服務器的雙向透明傳輸。分別采用RS485/RS232接口，支持8～28V（DC）/85～265V（AC）電壓輸入。無通訊距離的限制，且具有網絡覆蓋廣、抗干擾能力強的優勢。方便集成到物聯網項目中。
| 主要參數 | 說明 |
| 支持頻段 | LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8 |
| 發射功率（dBm） | Class 3 (23dBm±1dB) for LTE TDD bands Class 3 (23dBm±2dB) for LTE FDD bands |
產品類型 | 4G Cat1 |
| 推薦應用場景 | 適用于距離遠、易受干擾的環境 |
| 工作電壓 | 8～28V（DC）/85～265V（AC） （直流版本建議 12V 或 24V；交流版本建議 110V或220V 均可） |
| 通訊接口 | RS485/RS232（通訊接口，以產品實際標識為準） |
| 波特率 | 出廠默認 9600（波特率范圍 1200～921600） |

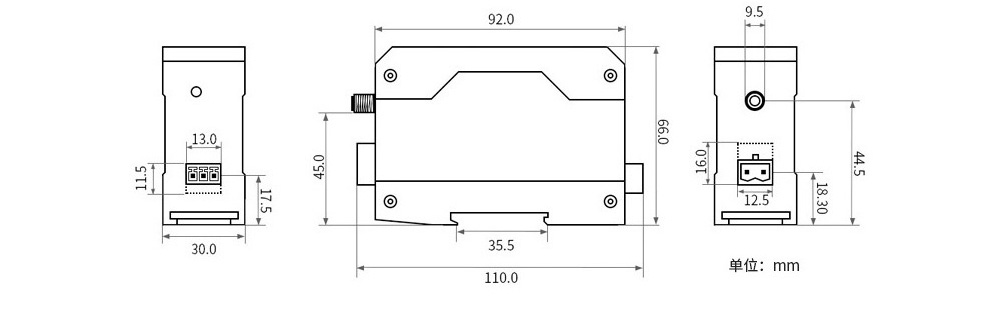

| 產品尺寸 | 92*66*30 mm（詳見安裝尺寸） |
| 產品重量 | 95 g （公差 ±5g） |
| 工作溫度 | -40℃ ～ +85℃（工業級） |

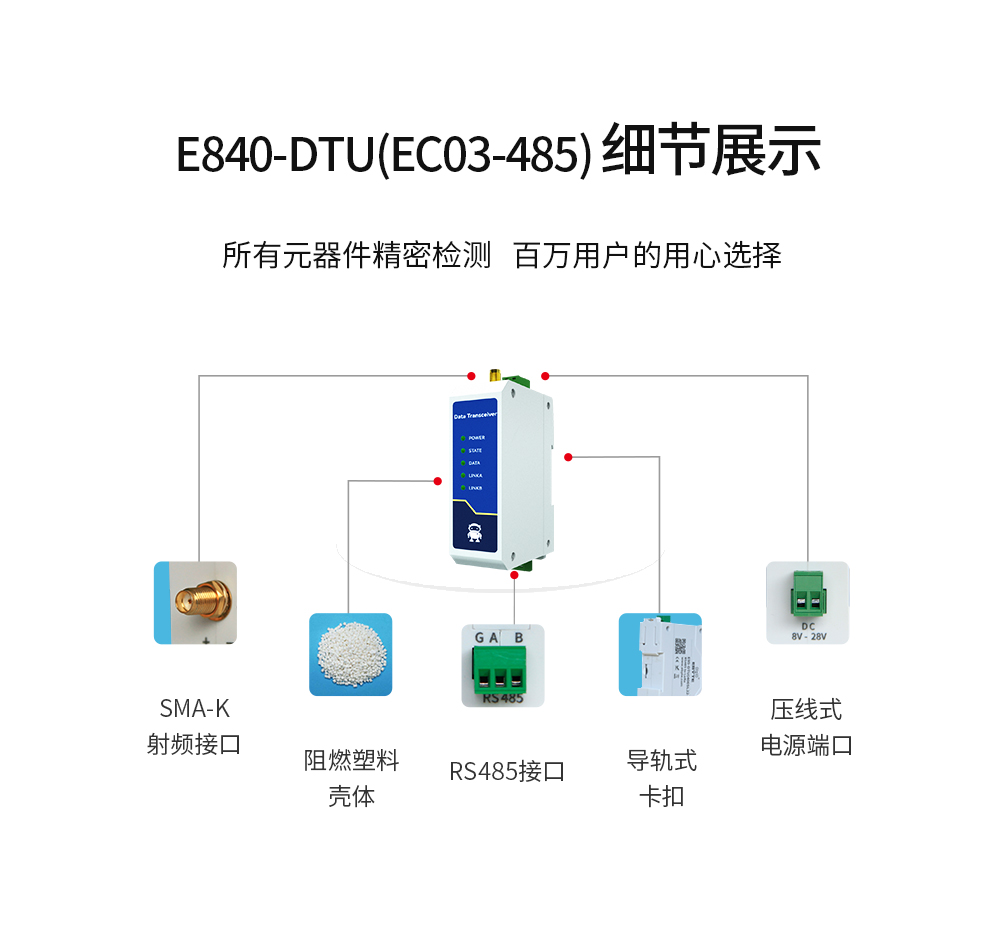

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | Restore | 恢復出廠設置按鈕 | 恢復出廠設置 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔，特征阻抗 50Ω |
| 3 | DC | 電源接口 | 直流電源輸入端口，壓線式端口 |
| 4 | RS232/RS485 | RS232/RS485 通信端口 | 標準 RS-232/RS-485 接口 |

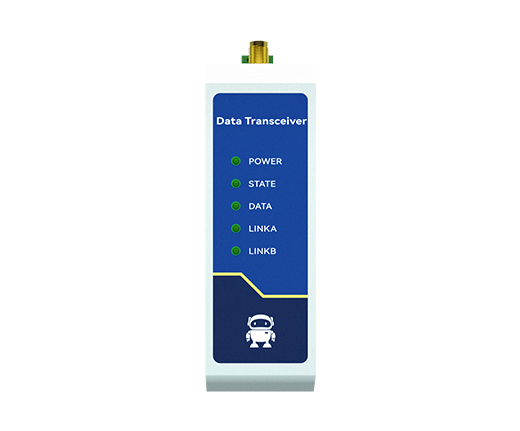

| 5 | PWR | 電源指示燈 | 電源接通時點亮 |
| 6 | STATE | 入網狀態指示燈 | 熄滅：設備上電到正在搜尋 SIM 卡 閃爍：設備檢查到正確的 SIM 卡，正在附著網絡 常亮：設備附著網絡成功 |
| 7 | DATE | 數據收發指示燈 | 熄滅：沒有數據交互 閃爍：數據正在進行交互 |
| 8 | LINKA | 配置鏈路指示燈 | 發送/接收數據時閃爍 |
| 9 | LINKB | 數據鏈路指示燈 | 常亮：工作正常； 熄滅：無法連接網絡； |
| 在線購買 |
| 該產品已下架，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| E840-DTU(EC03-485)x | RS485/RS232 | - | LTE-TDD/LTE-FDD | Class 3 (23dBm ±2dB) for LTE FDD bands | - | 2.4k | 82*84*25 | 最新4G CAT1方案 |
