當前位置： 首頁 >產品中心 >CAN總線>CAN 模組>ECAN-S01&ECAN-S01-TB

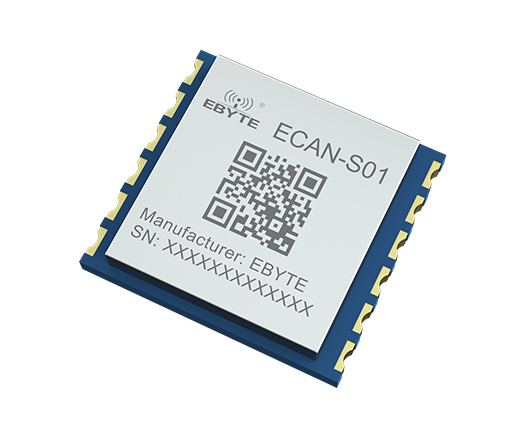

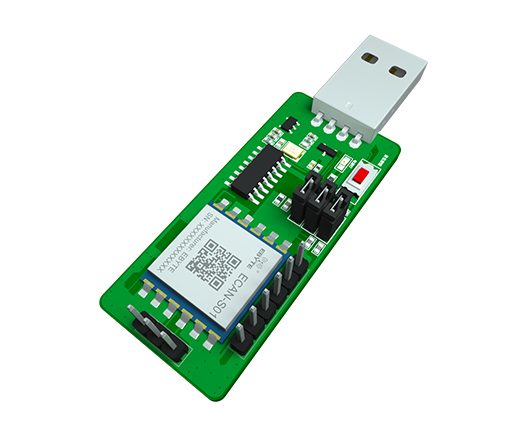

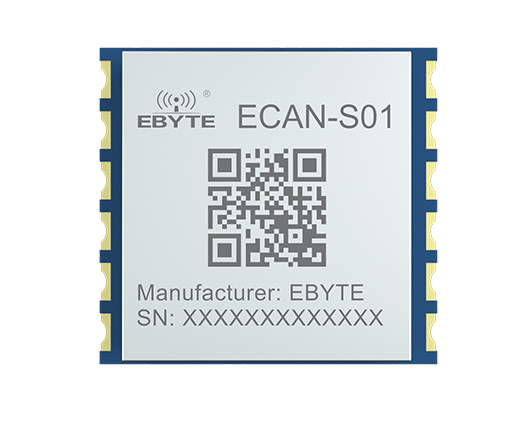

ECAN-S01&ECAN-S01-TB CAN2.0通信模塊

協議轉換：CAN轉TTL

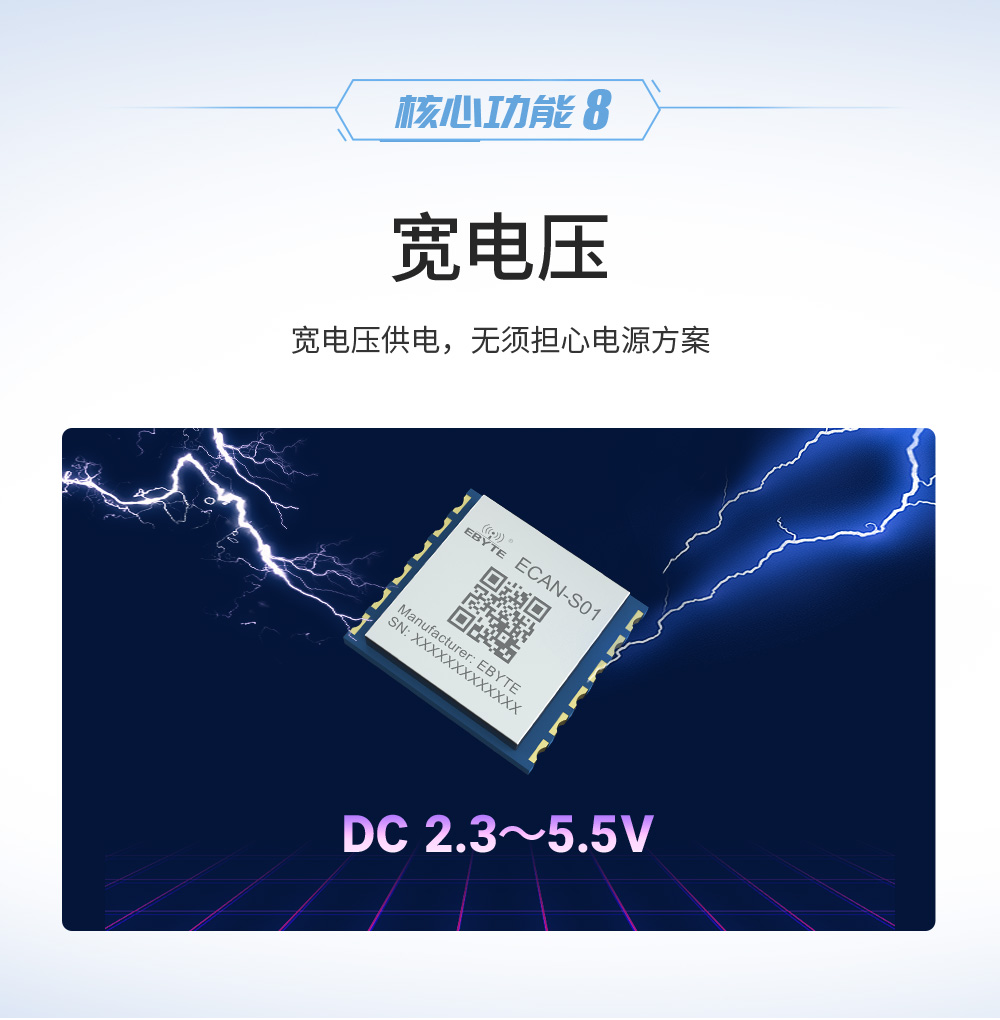

工作電壓：2.3～5.5V

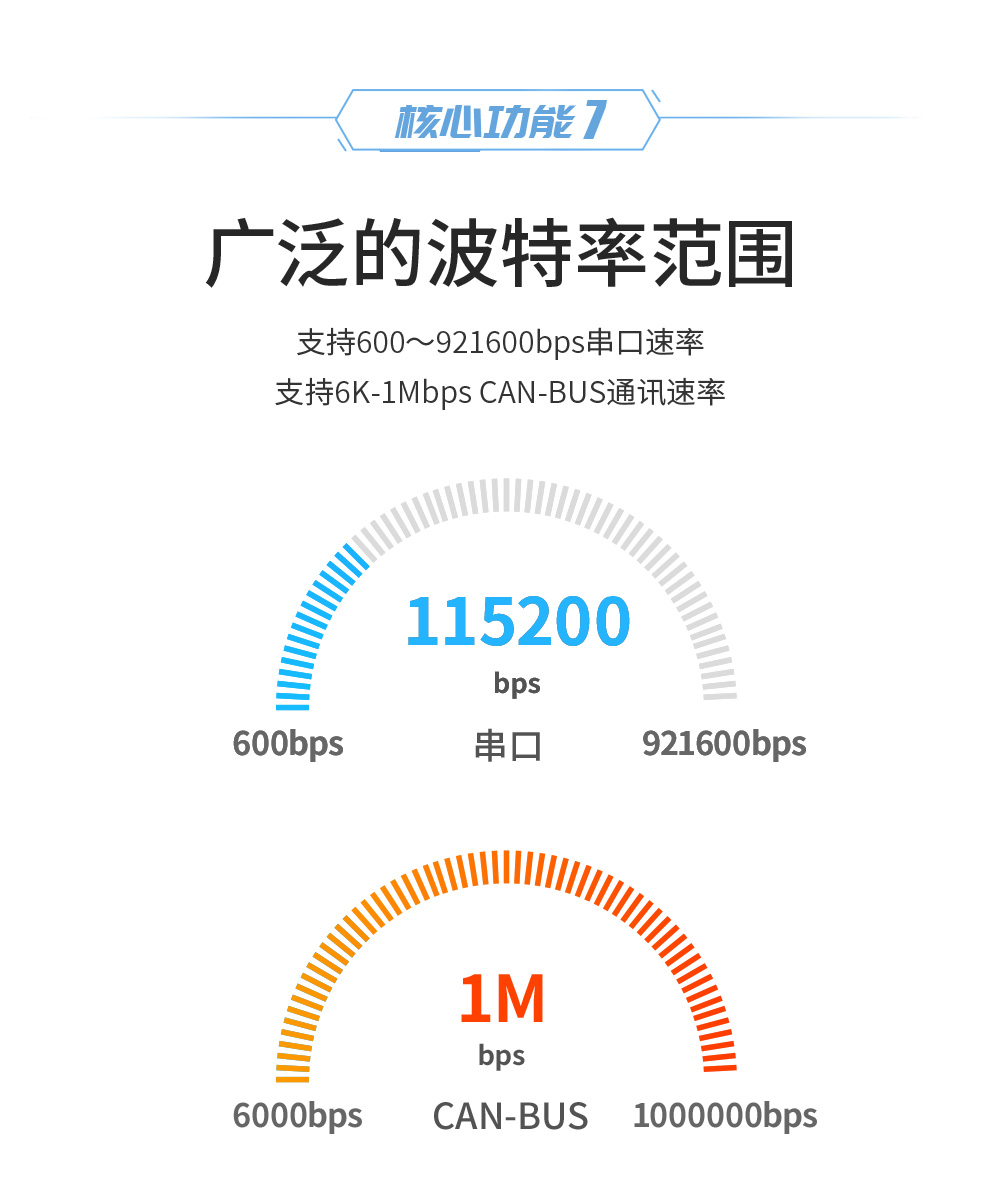

CAN波特率：6k-1Mbps

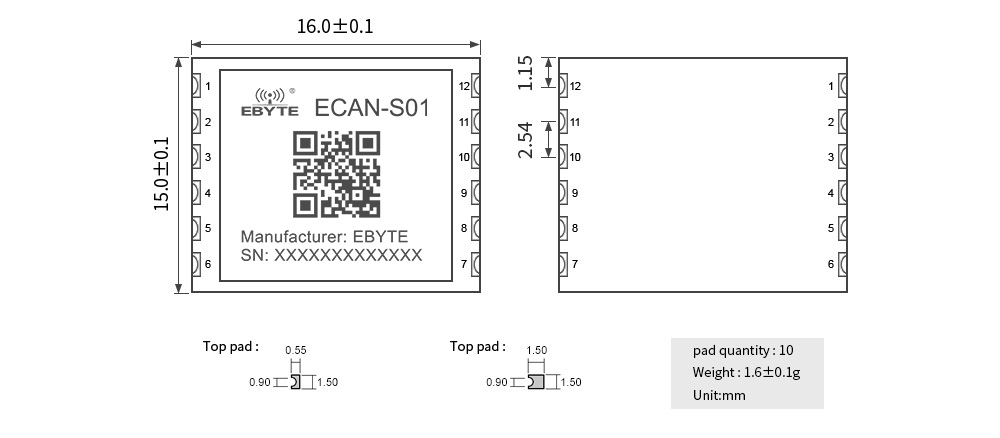

產品尺寸：15*16/50*23mm

產品重量：1.41g/100g

產品簡介：ECAN-S01是成都億佰特電子科技公司有限公司自主研發的一款小型智能協議轉換模塊。產品可實現CAN與TTL不同協議數據之間的雙向轉換。ECAN-S01 智能協議轉換器具有體積小巧、方便安裝等特點，在 CAN-BUS 類產品開發、數據分析應用中具有極高的性價比，是工程應用、項目調試及產品開發的可靠助手。

ECAN-S01ECAN-S01-TB_01

ECAN-S01ECAN-S01-TB_03

ECAN-S01ECAN-S01-TB_05

ECAN-S01ECAN-S01-TB_06

ECAN-S01ECAN-S01-TB_07

ECAN-S01ECAN-S01-TB_08

ECAN-S01ECAN-S01-TB_10

ECAN-S01ECAN-S01-TB_11

ECAN-S01ECAN-S01-TB_14

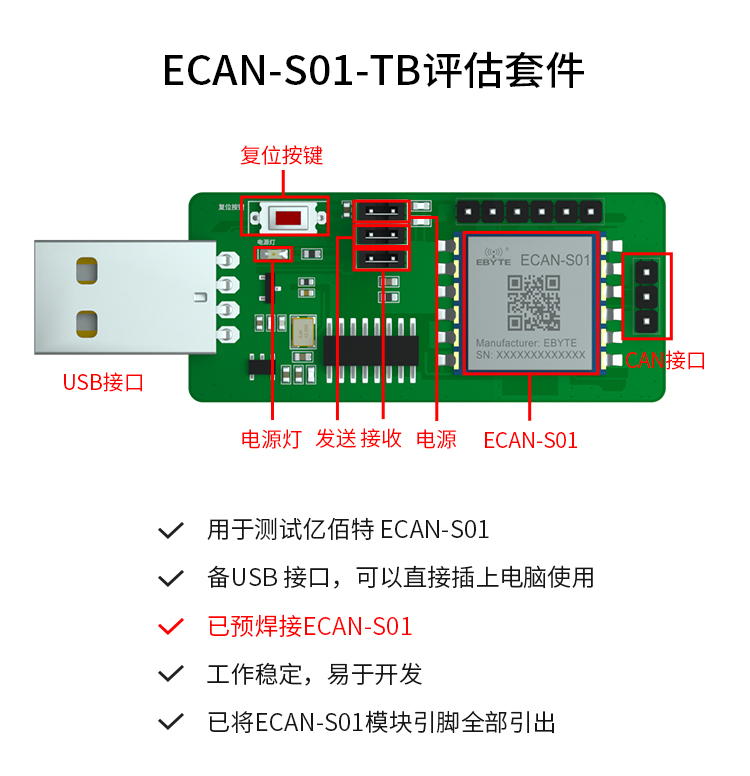

ECAN-S01-TB規格



主要參數參數值
電源電壓
2.3V～5.5V
工作電流
待機電流：17.5mA@5V 發送電流：20mA@5V
工作溫度
-40℃～85℃，工業級
通信電平
3.3V，若接5V，需電平轉換
工作濕度
10%～90%，相對濕度，無冷凝
串口波特率
115200 bps
奇偶校驗
無
數據位
7
停止位
1
流控
關
CAN波特率
100K bps
CAN ID
0x00000000

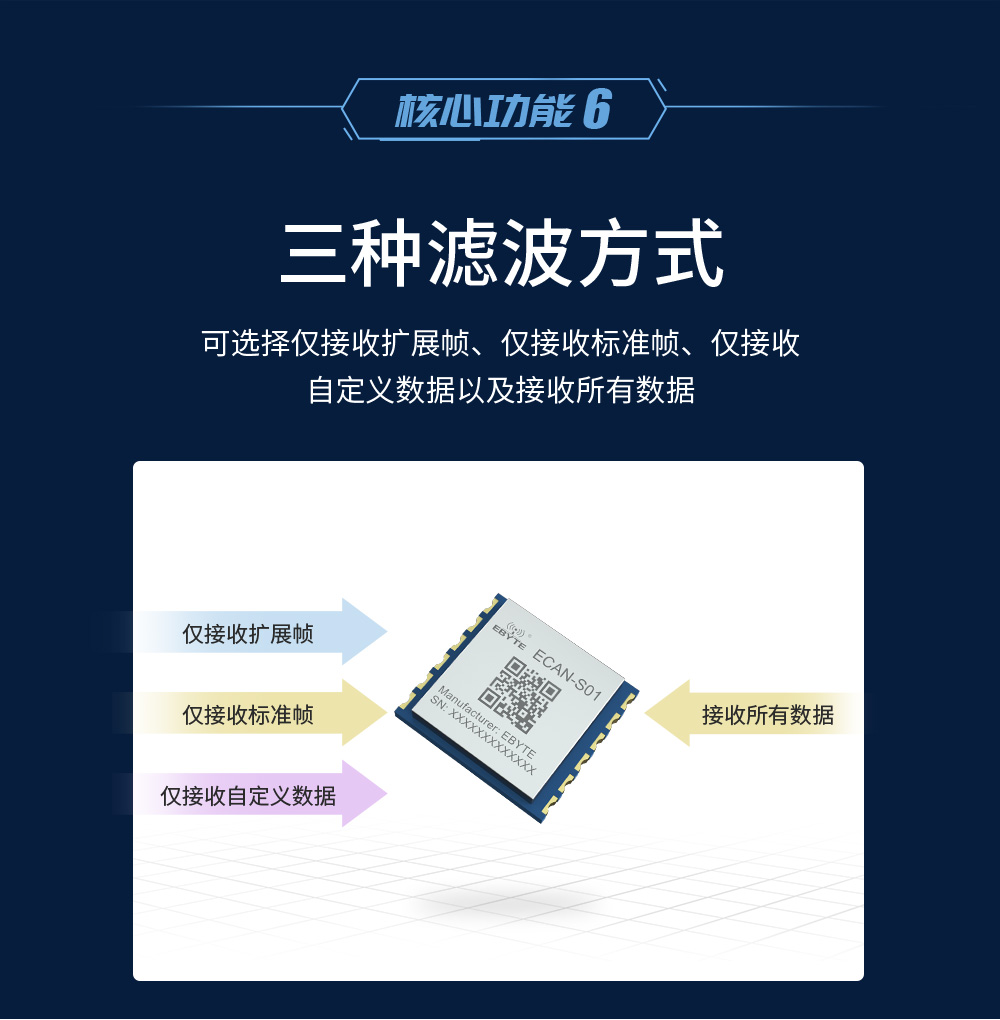

透?jìng)髂Ｊ?br />接收所有數據類型

ECAN-S01-引腳




引腳序號
引腳名稱引腳用途
1VCC
      輸入電源正
2GND

輸入電源正

3TX

模塊發送端

4RX

模塊接收端

5CANL

CAN總線腳

6CANH

CAN總線腳

7NC

無

8NC

無

9RESTORE

低電平五秒恢復默認參數

10CFG

低電平進入配置模式

11SET

CAN總線上有數據引腳電平為低

12RST

復位引腳
