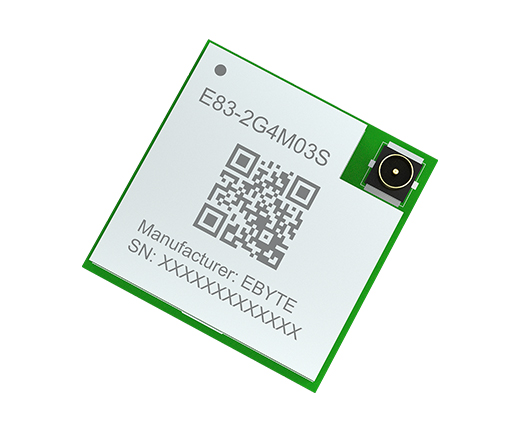

E83-2G4M03S 藍牙SOC模塊

芯片方案：nRF5340

通信距離：170m

產品尺寸：16.0*16.0mm

產品重量：1.2±0.1g

產品簡介：E83-2G4M03S是億佰特研發的小體積、低功耗的藍牙模塊，采用Nordic公司原裝進口nRF5340射頻芯片，支持藍牙BLE5.4；芯片自帶雙核高性能ARM CORTEX-M33內核，采用32M工業級晶振，并擁有UART、I2C、I2S、高速 SPI、QSPI、USB、ADC、DMA、PWM、PDM等豐富的外設資源；同時支持ZIGBEE、Thread、NFC、ANT、802.15.4和2.4GHz專有協議；nRF5340引出了大部分I/O口，出廠無程序，用戶需要進行二次開發。

技術手冊

樣品購買

概述特點

概述特點 性能參數 引腳定義相關下載訂購方式知識應用視頻教程系列產品

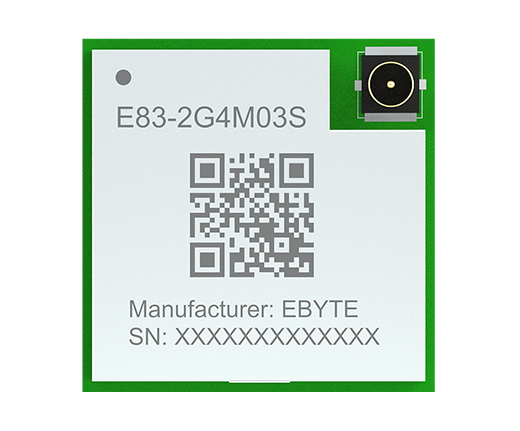

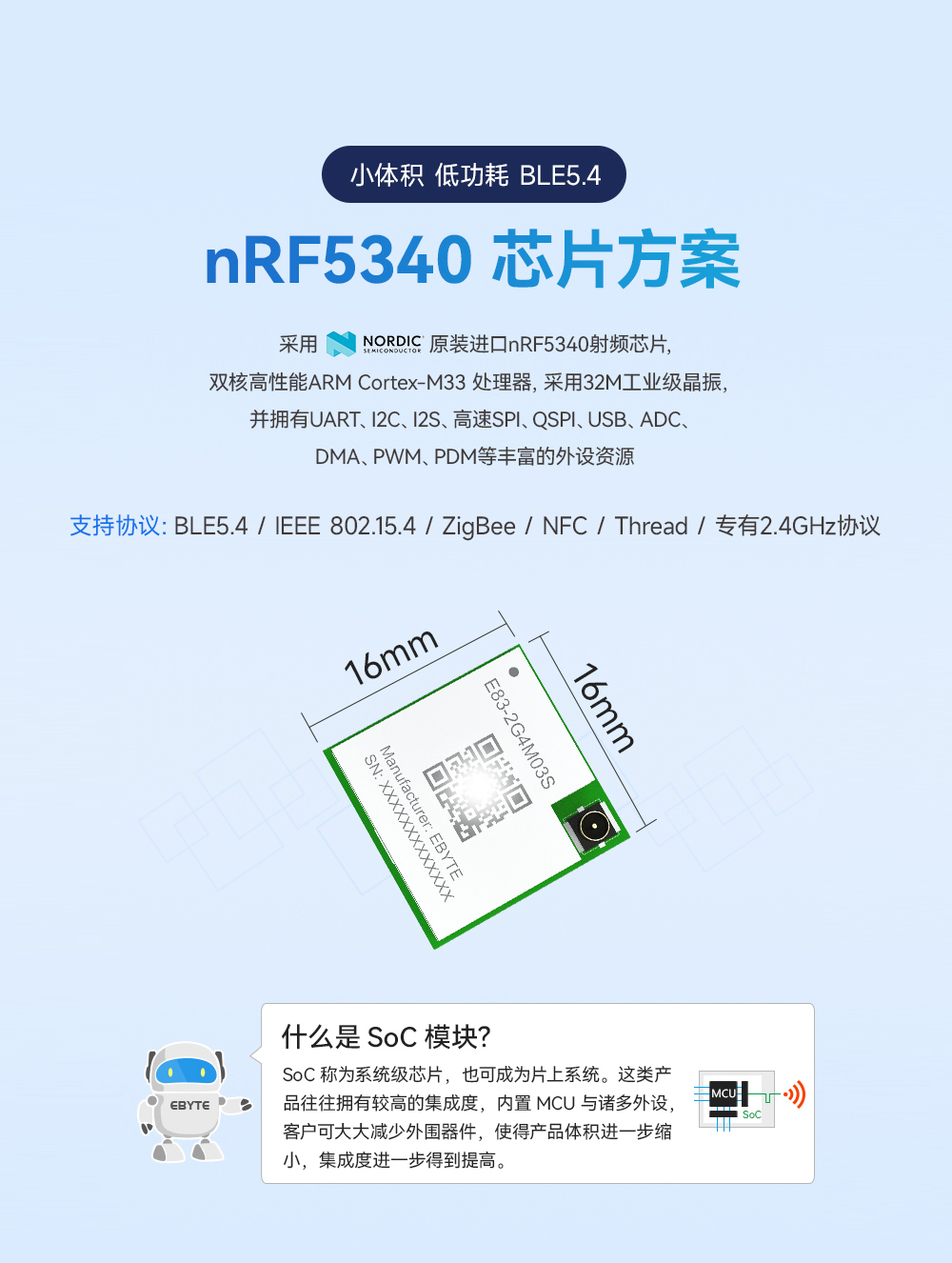

E83-2G4M03S 工業級藍牙模塊

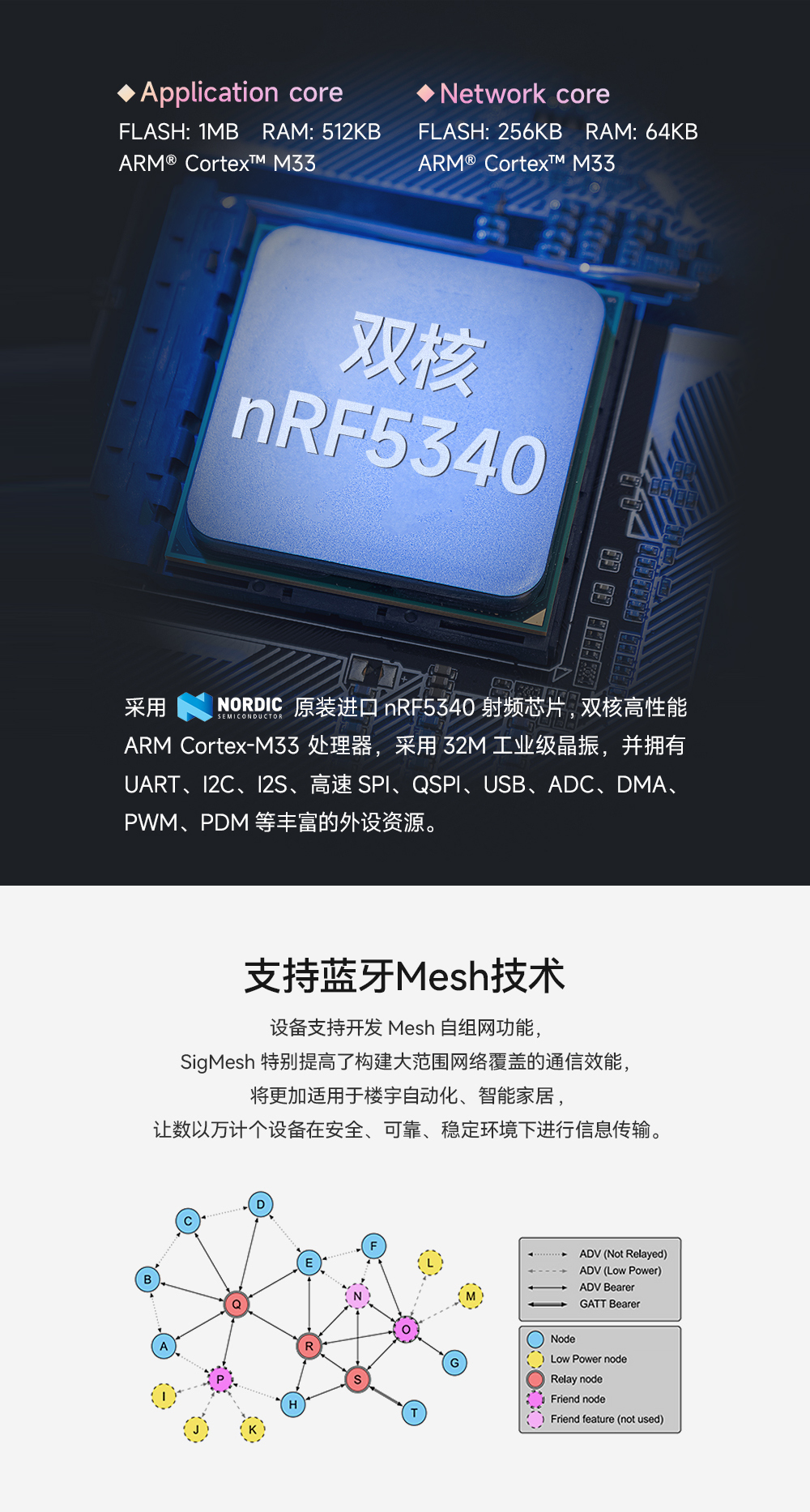

藍牙模塊mesh組網2
藍牙模塊mesh組網3
藍牙模塊mesh組網4
藍牙模塊mesh組網5

主要參敷	性能		備注
主要參敷	最小值	最大值	備注
電源電壓（ V ）	1.7	5.5	超過5.5V永久燒毀模塊
阻塞功率（dBm）	-	10	近距離使用燒毀概率較小
工作溫度（ ℃ ）	-40	85	工業級

主要參敷		性能			備注
主要參敷		最小值	典型值	最大值	備注
電壓模式	正常電壓模式	1.7	3.3	3.6	≥3.3V可保證輸出功率
電壓模式	高電壓模式	2.5	5	5.5	-
通信電平（V）		-	3.3	-	使用5V TTL有風險燒毀
工作溫度（℃）		-40	-	105	工業級設計
工作頻段（MHz）		2360	-	2500	支持ISM頻段
發 射電流	TX only run current (DC/DC, 3 V) PRF = +3 dBm	-	5.1	-	mA
	TX only run current PRF = +3 dBm	-	12.44	-	mA
	TX only run current (DC/DC, 3 V)PRF = 0 dBm	-	3.7	-	mA
	TX only run current PRF = 0 dBm	-	9.1	-	mA
接收電流	RX only run current (DC/DC, 3 V) 1 Mbps/1Mbps BLE	-	2.7	-	mA
	RX only run current LDO,3V, l Mbps / 1 Mbps BLE	-	6.7	-	mA
	RX only run current (DC/DC, 3 V) 2Mbps/2 Mbps BLE	-	3.1	-	mA
	RX only run current LDO,3V, 2 Mbps / 2 Mbps BLE	-	7.9	-	mA
低功耗電流		-	0.7	-	uA
發射功率（dBm）		-	0	3	dBm
接收靈敏度（dBm）		-104dBm @ BLE 125kbps			長距離模式
接收靈敏度（dBm）		-98dBm @ BLE 1Mbps			-

主要參數	描述	備注
參考距離	170m	發射功率0dBm,晴朗空曠環境，天線增益5dBi,高度25米，空中速率1Mbps
品振頻率	32MHz/32.768KHz	-
支持協議	BLE 5.4	-
通信接口	IO	-
封裝方式	貼片式	-
IC全稱	nRF5340-QKAA/aQFN ? 94	-
FLASH	1 M	-
RAM	512KB	-
內核	雙核 128/64 MHz ARM? Cortex ? -M33	-
外形尺寸	16.0 * 16.0mm	士0.1mm
天線接口	1代IPEX	等效阻抗約50Ω
產品重量	1.2g	士0.1g

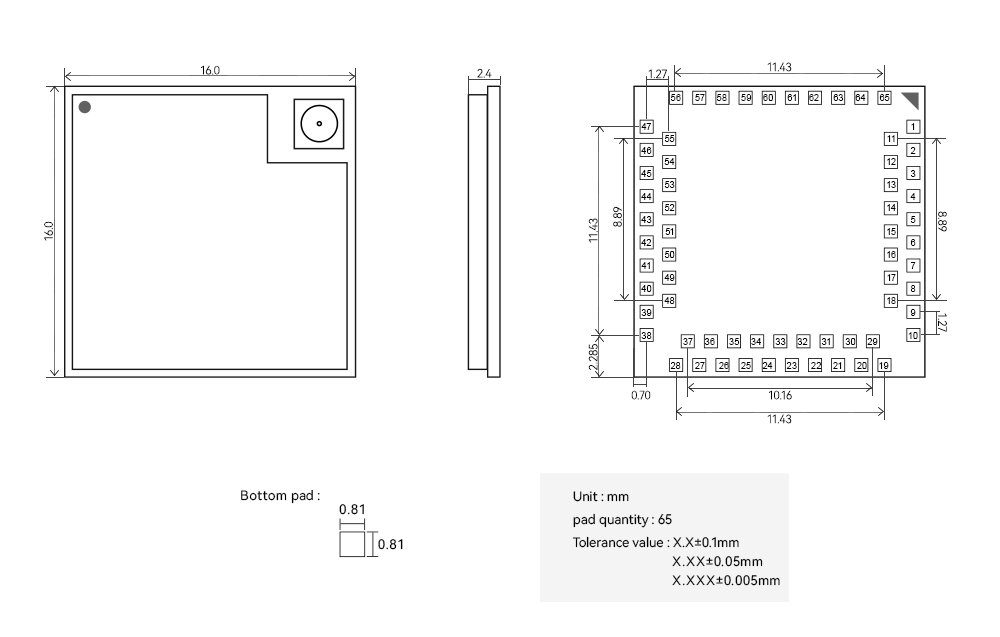

藍牙m(xù)esh無線模塊引腳

引腳序號	引腳名稱	引腳方向	引腳用途
1	RESET	輸入	外部復位的專用引腳（詳見nRF5340手冊）
2	SWDIO	輸入1輸出	串行調試接口，串行數據輸入輸出（詳見nRF534O手冊〉
3	SWDCLK	輸入/輸出	串行調試接口，串行線時鐘（詳見 nRF5340 手冊）
4	P1.10	輸入1輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
5	P0.31	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
6	P1.12	輸入1輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
7	P1.14	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
8	P0.04/AIN0	輸入/輸出	可配置的通用 IO 口；可模擬輸入（詳見 nRF5340 手冊）
9	D+	輸入輸出	USB D+；直接連接到 UBS 總線的 D+數據線（詳見 nRF5340 手冊）
10	VBUS	輸入	USB 電源供電,范圍 4.35V-5.5V（詳見 nRF5340 手冊）
11	P0.28/AIN7	輸入/輸出	可配置的通用 IO 口；可模擬輸入（詳見 nRF5340 手冊）
12	GND	-	地線，連接到電源參考地
13	P0.29	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
14	P0.30	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
15	P1.11	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
16	P1.13	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
17	P1.15	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
18	D-	輸入/輸出	USB D-:直接連接到UBS總線的D-數據線（詳見 nRF5340 手冊）
19	GND	-	地線，連接到電源參考地
20	GND	-	地線，連接到電源參考地
21	VDD_HV	輸入	供電電源，范圍 2.5V-5.5V（詳見 nRF5340 手冊）
22	GND	-	地線，連接到電源參考地
23	VDD_nRF	輸入	供電電源，范圍 1.7V-3.6V（詳見 nRF5340 手冊）
24	GND	-	地線，連接到電源參考地
25	P0.00/XL1	輸入/輸出	可配置的通用 IO 口；可接 32KHz 晶振（詳見 nRF5340 手冊）
26	P0.01/XL2	輸入/輸出	可配置的通用 IO 口；可接 32KHz 晶振（詳見 nRF5340 手冊）
27	P0.02/NFC1	輸入/輸出	可配置的通用 IO 口；NFC 天線接口（詳見 nRF5340 手冊）
28	P0.03/NFC2	輸入/輸出	可配置的通用 IO 口；NFC 天線接口（詳見 nRF5340 手冊）
29	P1.01	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
30	P1.00	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
31	P0.05/AIN1	輸入/輸出	可配置的通用 IO 口；可模擬輸入（詳見 nRF5340 手冊）
32	P0.06/AIN2	輸入/輸出	可配置的通用 IO 口；可模擬輸入（詳見 nRF5340 手冊）
33	P0.07/AIN3	輸入/輸出	可配置的通用 IO 口；可模擬輸入（詳見 nRF5340 手冊）
34	P1.03/I2C	輸入/輸出	可配置的通用 IO 口；I2C 總線接口（詳見 nRF5340 手冊）
35	P1.02/I2C	輸入/輸出	可配置的通用 IO 口；I2C 總線接口（詳見 nRF5340 手冊）
36	P0.08/TRACEDATA3/SCK	輸入/輸出	可配置的通用 IO 口;追蹤 buffer TRACEDATA[3];SPIM4（詳見 nRF5340 手冊）
37	P0.09/TRACEDATA2/MOSI	輸入/輸出	可配置的通用 IO 口;追蹤 buffer TRACEDATA[2];SPIM4（詳見 nRF5340 手冊）
38	P0.10/TRACEDATA1/MISO	輸入/輸出	可配置的通用 IO 口;追蹤 buffer TRACEDATA[1];SPIM4（詳見 nRF5340 手冊）
39	P0.11/TRACEDATA0/CSN	輸入/輸出	可配置的通用 IO 口;追蹤 buffer TRACEDATA[0];SPIM4（詳見 nRF5340 手冊）
40	P0.13/QSPI0	輸入/輸出	可配置的通用 IO 口;隊列串行外圍接口 QSPI;（詳見 nRF5340手冊）
41	P0.19	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
42	P1.04	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
43	P1.08	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
44	P0.20	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
45	P0.26/AIN5	輸入/輸出	可配置的通用 IO 口；可模擬輸入（詳見 nRF5340 手冊）
46	GND	-	地線，連接到電源參考地
47	GND	-	地線，連接到電源參考地
48	P0.12/TRACECLK/DCX	輸入/輸出	可配置的通用 IO 口;追蹤 buffer clock;SPIM4（詳見 nRF5340手冊）
49	P0.16/QSPI3	輸入/輸出	可配置的通用 IO 口;隊列串行外圍接口 QSPI;（詳見 nRF5340手冊）
50	P0.21	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
51	P1.06	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
52	P0.14/QSPI1	輸入/輸出	可配置的通用 IO 口;隊列串行外圍接口 QSPI;（詳見 nRF5340手冊）
53	P0.24	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
54	P0.22	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
55	GND	-	地線，連接到電源參考地
56	GND	-	地線，連接到電源參考地
57	P0.23	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
58	P1.05	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
59	P0.25/AIN4	輸入/輸出	可配置的通用 IO 口；可模擬輸入（詳見 nRF5340 手冊）
60	P0.27/AIN6	輸入/輸出	可配置的通用 IO 口；可模擬輸入（詳見 nRF5340 手冊）
61	P0.17/QSPI_CLK	輸入/輸出	可配置的通用 IO 口;隊列串行外圍接口 QSPI;（詳見 nRF5340手冊）
62	P0.15/QSPI2	輸入/輸出	可配置的通用 IO 口;隊列串行外圍接口 QSPI;（詳見 nRF5340手冊）
63	P0.18/QSPI_CS	輸入/輸出	可配置的通用IO口;隊列串行外圍接口QSPI;〔詳見nRF5340手冊）
64	P1.09	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）
65	P1.07	輸入/輸出	可配置的通用 IO 口（詳見 nRF5340 手冊）

產品說明書

【用戶手冊】E83-2G4M03S_Usermanual_CN

開發測試

【封裝文件】E83-2G4M03S

【芯片手冊】nRF5340
