NS8/NS8-TB 串口轉以太網模塊

接口信號：以太網

接口方式：UART串口

工作電壓：3.0～5.5V

尺寸大?。?7*27*2.8mm

產品重量：5/20g±1g

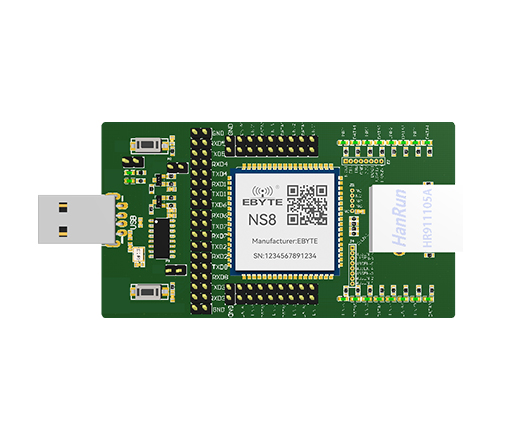

產品簡介NS8/NS8-TB是實現串口數據?以太網數據轉換的以太網串口服務器模組；具有多種Modbus網關模式以及TCP/DUP/MQTT/HTTP物聯網網關模式，可滿足各類串口設備/PLC的聯網功能。模組采用LCC封裝，便于用戶設備集成在PCB板上。NS8-TB測試套件自帶USB轉TTL電路無需用戶在外接轉換器，并引出復位和恢復出廠設置引腳外接按鍵方便操作、同時也將運作狀態指示引腳外接LED方便用戶觀察狀態。

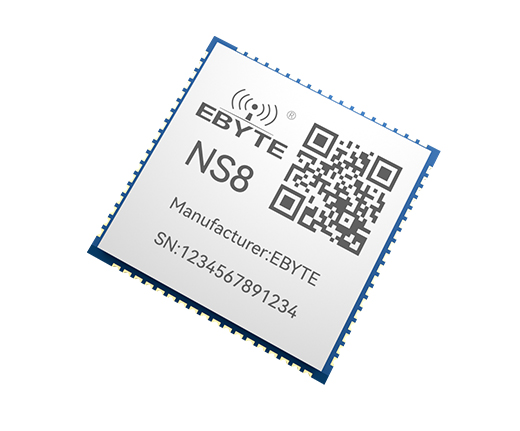

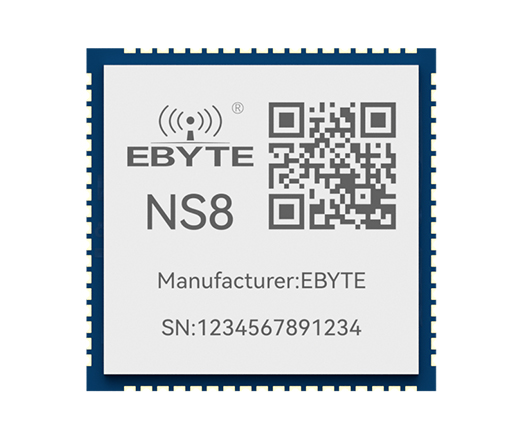

NS8以太網串口服務器模組
以太網串口服務器模組 (2)
以太網串口服務器模組 (3)
以太網串口服務器模組 (4)
以太網串口服務器模組 (5)

項目說明
工作電壓

3.0～5.5V（DC）

工作電流

200mA @ 5V

串口電平

TTL 電平（3.3V）

工作模式

TCP Server （默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client

Socket 連接

TCP 服務器最多支持 16 路客戶端連接

網絡協議

IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT

IP 地址

可自定義（默認，192.168.3.7）

域名解析

支持

DNS 域名解析服務器

可自定義（默認 114.114.114.114）

配置方式

配置工具、AT 指令

本地端口

可自定義（默認，通道 1～通道 8：8001-8008）

子網掩碼

255.255.255.0（默認，可自定義）

網關

192.168.3.1（默認，可自定義）

串口緩存

512Byte

打包機制

512 Byte

串口波特率

2400 ～ 115200 bps（默認 115200）

數據位

8

停止位

1（默認）、2

校驗位

None（默認）、 Odd、Even

產品尺寸

27×27× 2.8 mm （L×W×H）

產品重量

3.5g

工作溫濕度

-40 ～ +85℃、5% ～ 95%RH（無凝露）

存儲溫濕度

-40 ～ +105℃、5% ～ 95%RH（無凝露）


NS2-NS4-NS8-NS8以太網模塊尺寸

序號引腳功能描述
1GND

公共接地端，電源負端輸入；

2NC

默認懸空；

3NC

默認懸空；

4NC

默認懸空；

5NC

默認懸空；

6NC

默認懸空；

7GND

公共接地端，電源負端輸入；

8GND

公共接地端，電源負端輸入；

9GND

公共接地端，電源負端輸入；

10GND

公共接地端，電源負端輸入；

11TXD6

串口發送數據，僅支持3.3VTTL，若接5V需電平轉換；

12RXD6

串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；

13TXD7

串口發送數據，僅支持3.3VTTL，若接5V需電平轉換；

14RXD7

串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；

15TXD2

串口發送數據，僅支持3.3VTTL，若接5V需電平轉換；

16RXD2

串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；

17TXD8

串口發送數據，僅支持3.3VTTL，若接5V需電平轉換；

18RXD8

串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；

19GND

公共接地端，電源負端輸入；

20GND

公共接地端，電源負端輸入；

21VCC

電源正輸入，支持 3-5.5V 輸入，可與 22 號腳同時使用；

22VCC

電源正輸入，支持 3-5.5V 輸入；可與 21 號腳同時使用；

23DATA8

串口8數據指示燈引腳，有數據交互時輸出 50ms 方波；

24LINK8

串口8數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平；

25DATA7

串口7數據指示燈引腳，有數據交互時輸出 50ms 方波；

26LINK7

串口7數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平；

27DATA6

串口6數據指示燈引腳，有數據交互時輸出 50ms 方波；

28LINK6

串口6數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平；

29DATA5

串口5數據指示燈引腳，有數據交互時輸出 50ms 方波；

30LINK5

串口5數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平；

31TXD3

串口發送數據，僅支持3.3VTTL，若接5V需電平轉換；

32RXD3

串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；

33485EN-2

串口 2 RS485 使能引腳，常態為低，發送數據時拉高

34485EN-3

串口 3 RS485 使能引腳，常態為低，發送數據時拉高

35485EN-4

串口 3 RS485 使能引腳，常態為低，發送數據時拉高

36485EN-1

串口 1RS485 使能引腳，常態為低，發送數據時拉高

37485EN-8

串口 8 RS485 使能引腳，常態為低，發送數據時拉高

38485EN-7

串口 8 RS485 使能引腳，常態為低，發送數據時拉高

39485EN-6

串口 6RS485 使能引腳，常態為低，發送數據時拉高

40485EN-5

串口 5 RS485 使能引腳，常態為低，發送數據時拉高

41SPDLED

網口數據指示燈

42LINKLED

網口連接指示燈

43RX+

以太網接收 RX+信號；

44RX-

以太網接收 RX-信號；

45TX+

以太網發送 TX+信號；

46TX-

以太網發送 TX-信號；

47RESTORE

復位引腳，拉低 5 秒以上生效

48TXD1

串口發送數據，僅支持3.3VTTL，若接5V需電平轉換；

49RXD1

串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；

50NC

默認懸空；

51NC

默認懸空；

52NC

默認懸空；

533.3V

可輸出電壓 3.3V；

54GND

公共接地端，電源負端輸入；

55NC

默認懸空；

56NC

默認懸空；

57NC

默認懸空；

58NC

默認懸空；

59NRST

模塊復位，拉低 1ms 以上生效

60NET

網絡連接指示燈，連接成功輸出2S方波連接不成功輸出1S矩形波，0.9S拉高，0.1S拉低

61TXD4

串口發送數據，僅支持3.3VTTL，若接5V需電平轉換；

62RXD4

串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；

63TXD5

串口發送數據，僅支持3.3VTTL，若接5V需電平轉換；

64RXD5

串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換；

65LINK1

串口1數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平；

66DATA1

串口1數據指示燈引腳，有數據交互時輸出 50ms 方波；

67LINK2

串口2數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平；

68DATA2

串口2數據指示燈引腳，有數據交互時輸出 50ms 方波；

69LINK3

串口3數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平；

70DATA3

串口3數據指示燈引腳，有數據交互時輸出50ms方波；

71LINK4

串口4數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平；

72DATA4

串口4數據指示燈引腳，有數據交互時輸出50ms方波；
