接口類型：RS232/RS485
通信距離：6km
空中速率：0.5k～470kbps
產品尺寸：82*62*25mmm
產品重量：128g±5g

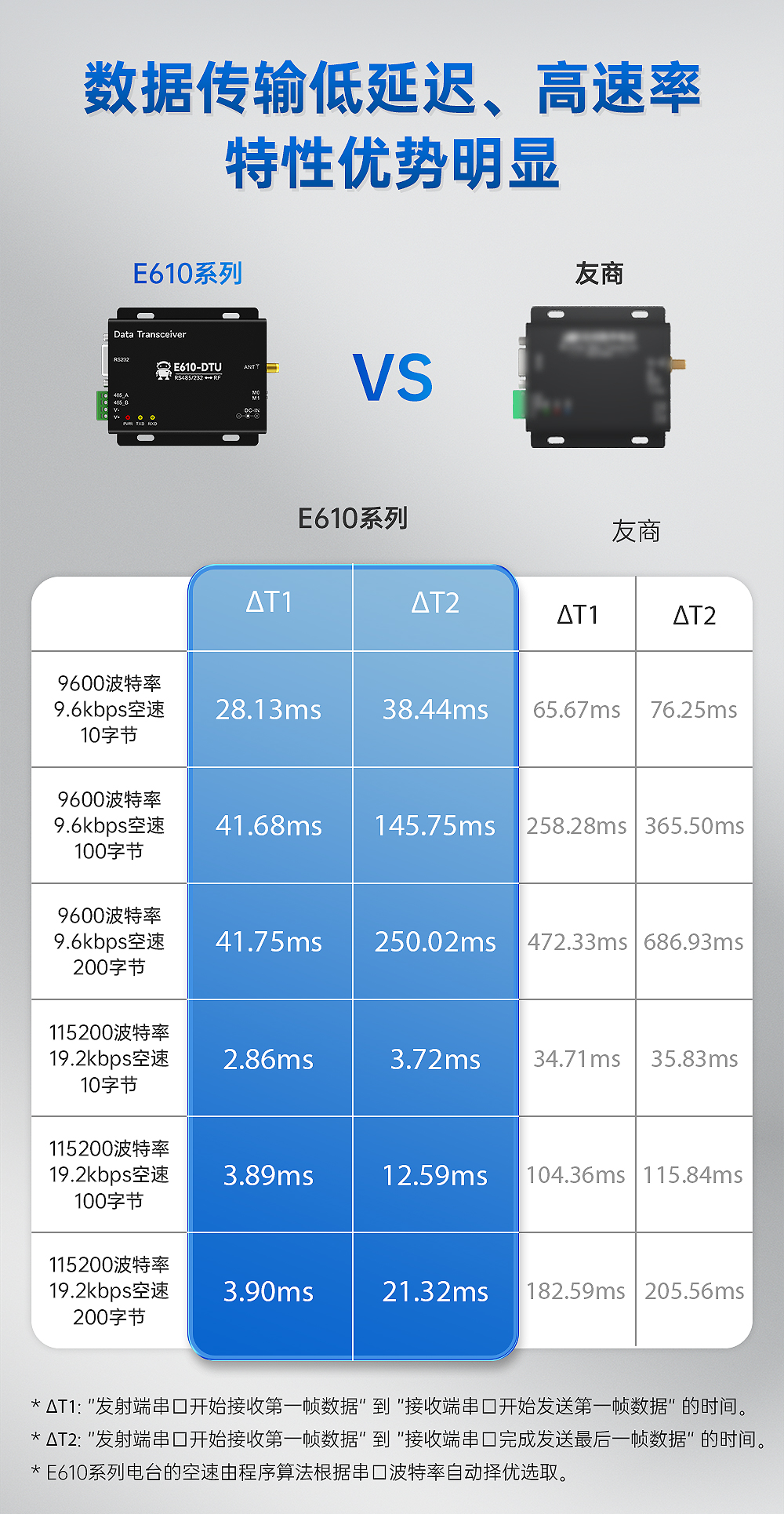

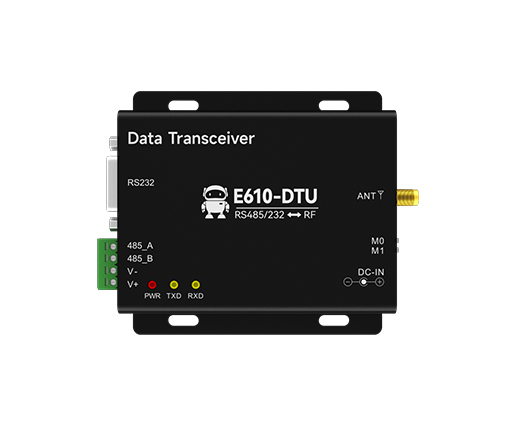

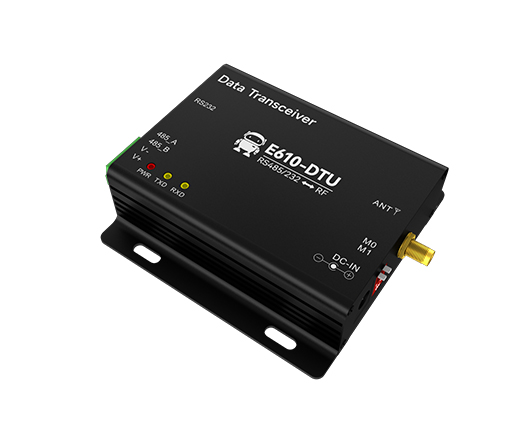

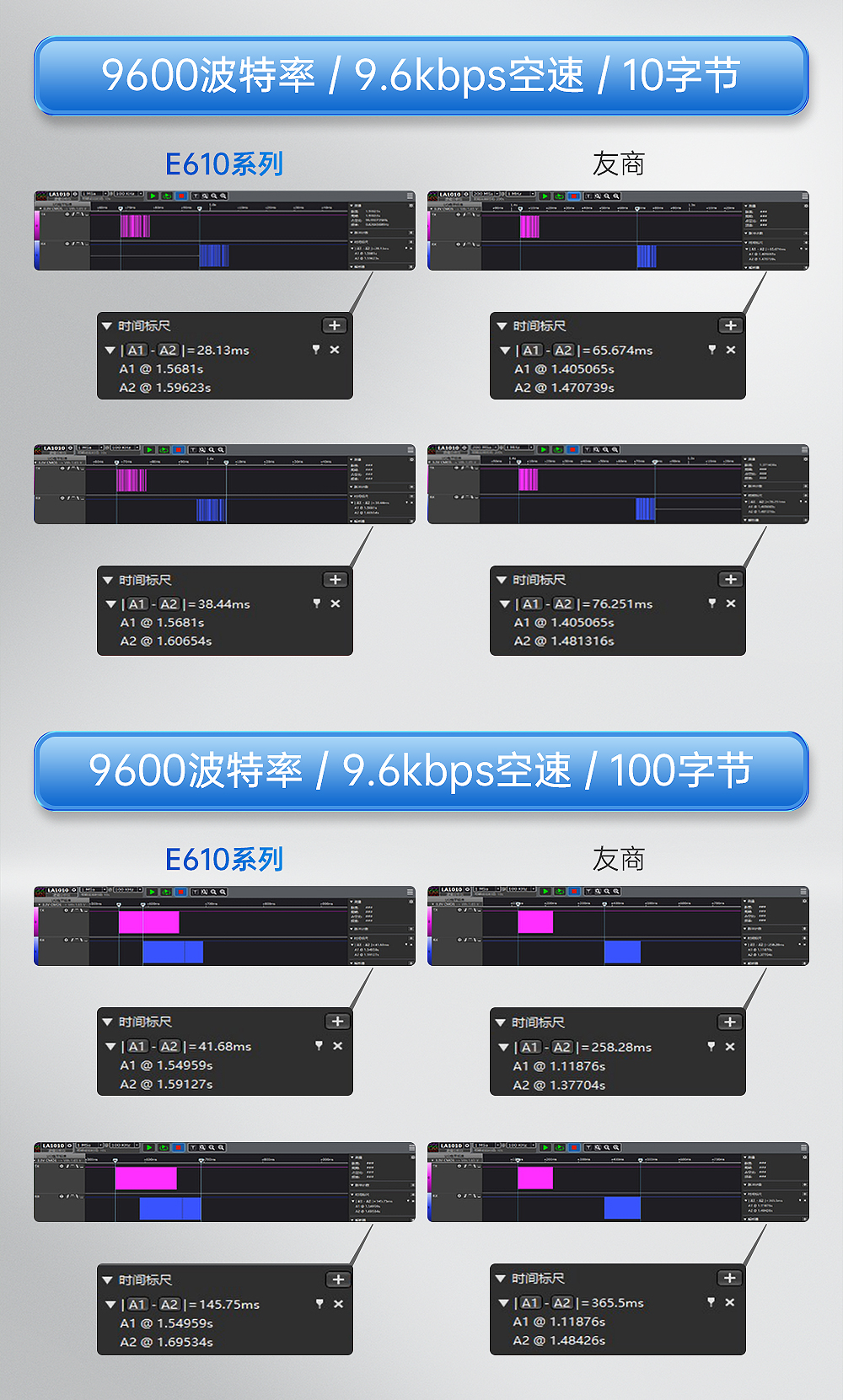

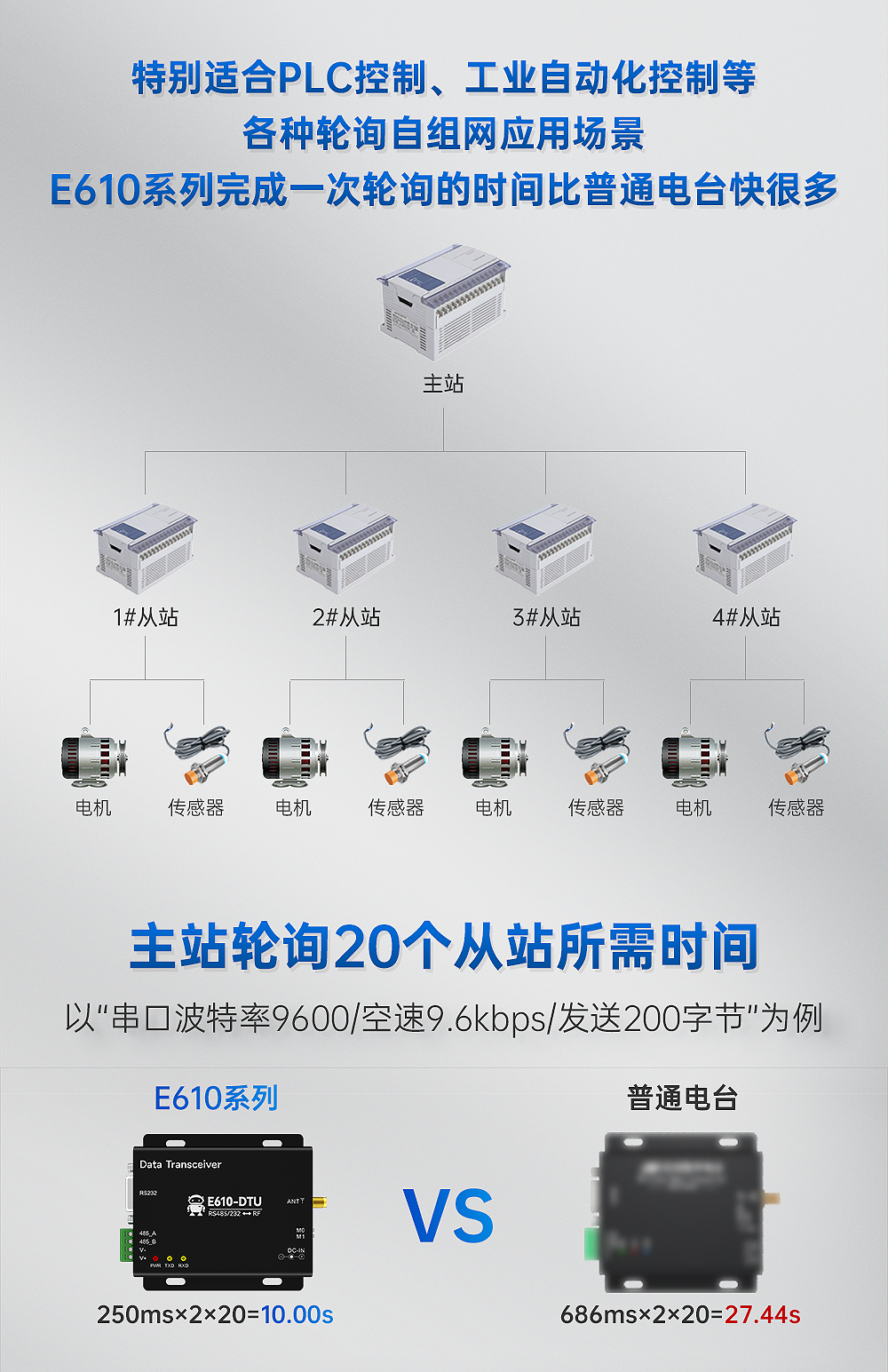

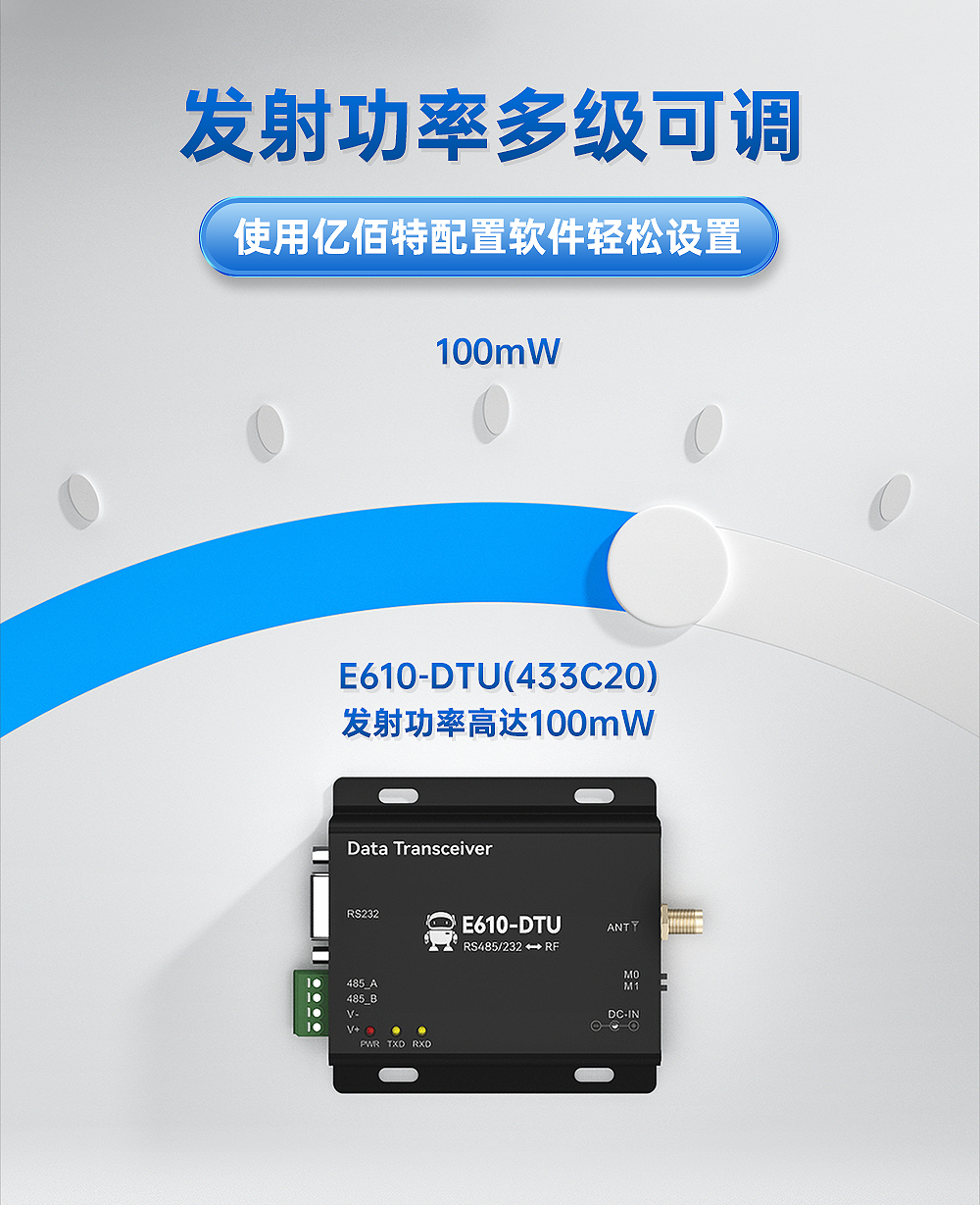

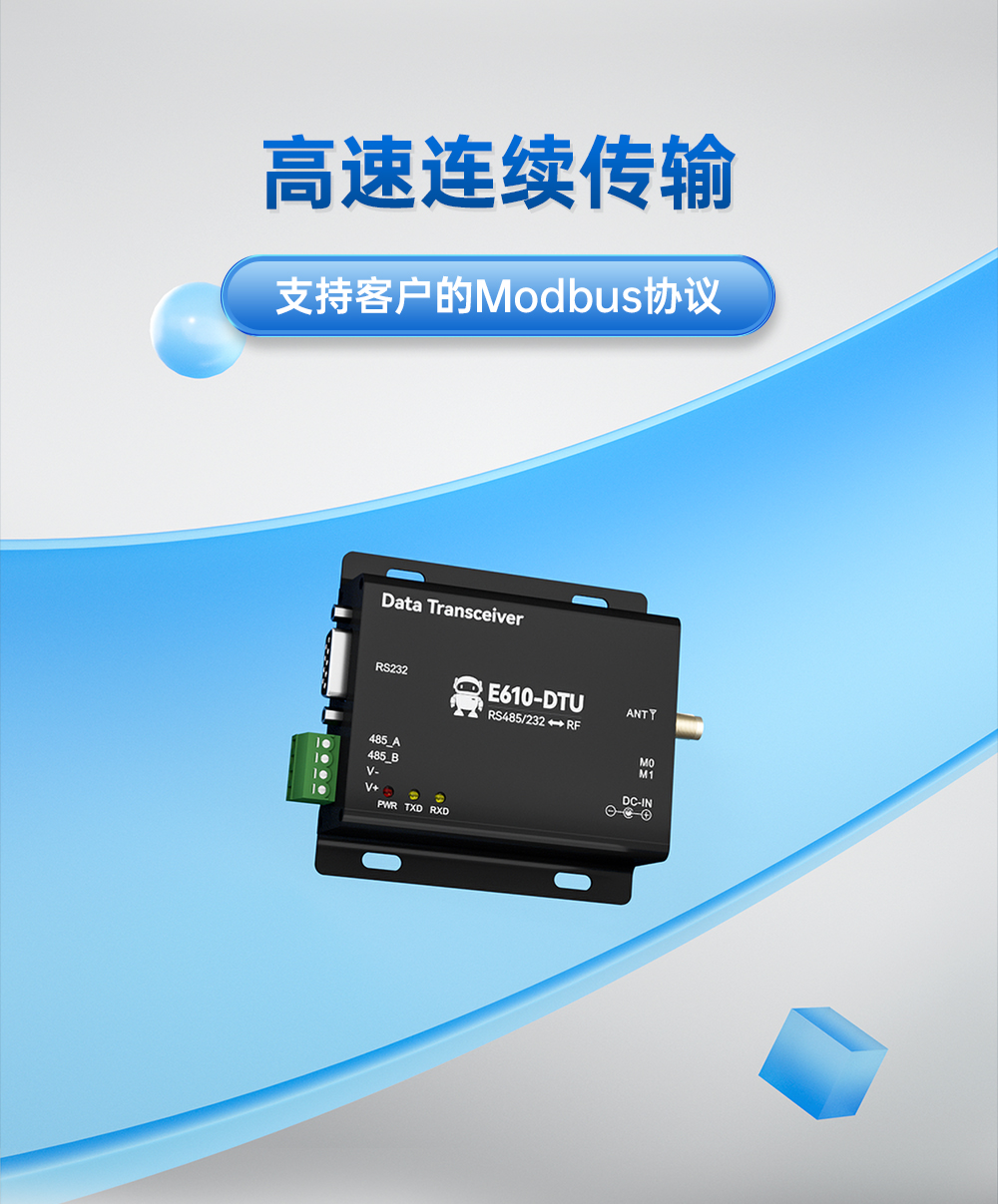

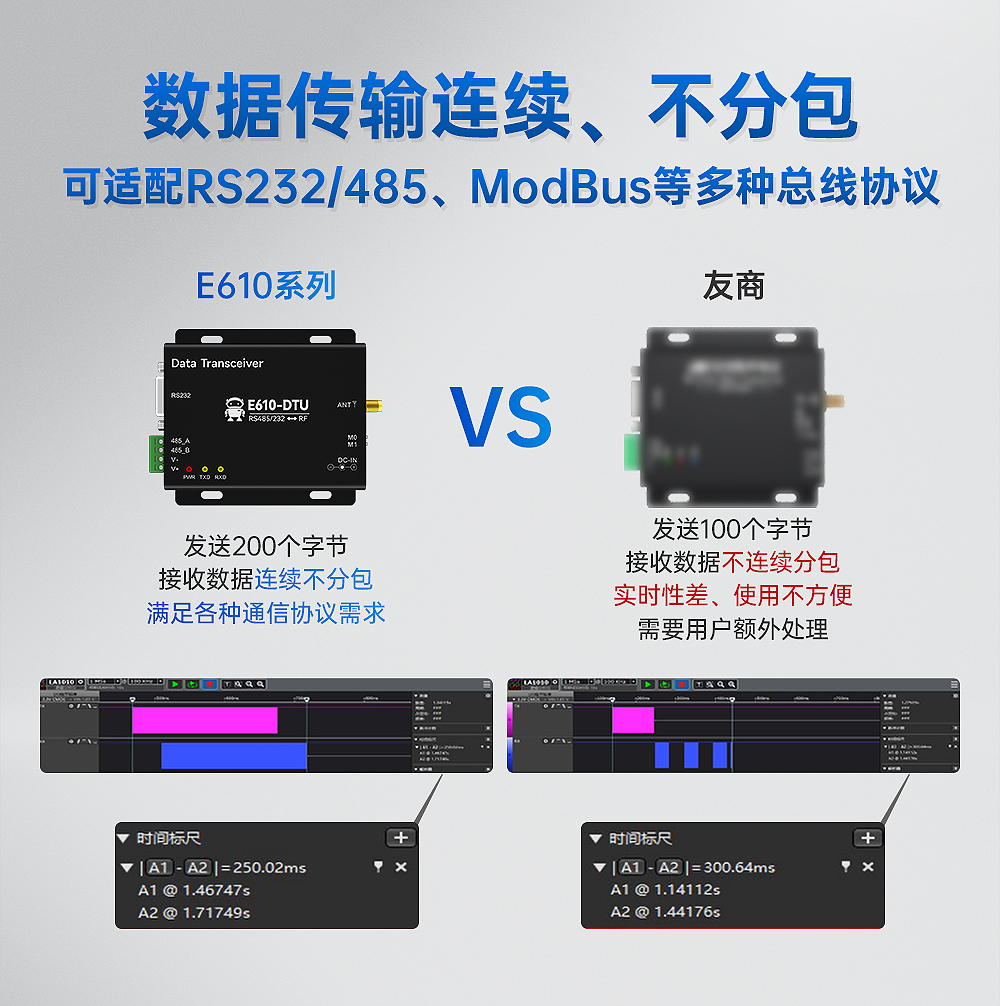

產品簡介：E610-DTU（433C20）是連續傳輸型 433M 無線數傳模組的數傳電臺，內置高性能單片機與無線收發芯片。工作在410至441MHz頻段(默認433MHz),發射功率20dBm。主要功能為模組在連續傳輸模式時，可以在不同串口波特率下執行連續不間斷傳輸，且接收端數據輸出延遲較低，適合需要快速傳輸較大數據量場景。
| 序號 | 項目 | 規格 | 說明 |
| 1 | 產品尺寸 | 82*62*25mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 128g | 重量公差 4.5g |
| 3 | 工作溫度 | -40℃～+85℃ | 滿足工業級使用需求 |
| 4 | 天線阻抗 | 50Ω | 標準 50Ω特征阻抗 |
| 5 | 電壓范圍 | 10～28V DC | 建議使用 12V 或 24V |
| 6 | 通信接口 | RS232/RS485 | 標準 DB9 孔式/3.81 接線端子 |
| 7 | 波特率 | 出廠默認 9600 | 波特率范圍 1200～230400 |
| 8 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |

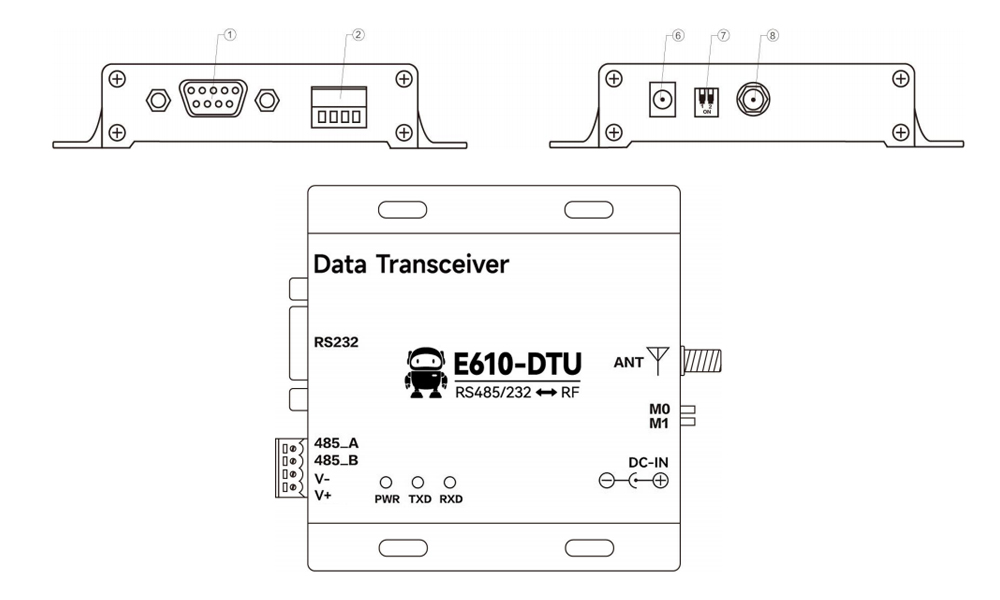

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9 母型插座 | RS232 接口 | 標準 RS232 接口 |
| 2 | 3.81 接線端子 | RS485、電源接口 | 標準 RS485 接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC 電源接口 | 電源接口 | 直插式圓孔，外徑 5.5mm，內徑 2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
