接口類型：以太網
工作頻率：433M
發射功率：30dBm
通信距離：10km
產品尺寸：84*82*25mm
產品重量：130±5g
產品功能：E610-DTU(433C30)E是成都億佰特基于無線通信技術與以太網協議開發的一款支持10M/100M速率的以太網無線網關（以太網接口數傳電臺）。支持2路Socket，提供TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client 六種工作模式，同時在TCP服務器模式支持6路客戶端連接。
| 序號 | 項目 | 規格 |
| 1 | 電源電壓 | DC8~28V，推薦 12V 或者 24V 供電 |
| 2 | 網口規格 | 標準 RJ45，支持 10/100Mbps |
| 3 | 網絡協議 | IP、TCP/UDP、ARP、ICMP、IPv4、MQTT、HTTP |
| 4 | Socket 路數 | 2 路全功能 |
| 5 | Socket 模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| 6 | TCP Server 連接 | 支持最多 5 路 TCP 連接 |
| 7 | IP 獲取方式 | 靜態 IP、DHCP |
| 8 | 域名解析 | 支持 |
| 9 | 域名服務器 | 可自定義，默認 114.114.114.114 |
| 10 | 用戶配置 | 網頁配置、上位機、AT 指令 |
| 11 | 天線接口 | SMA（外螺紋內孔） |
| 12 | 尺寸大小 | 84mm×82mm×25mm |
| 13 | 平均重量 | 130 ± 5g |
| 14 | 工作溫度 | -40 ~ +85℃，工業級 |
| 15 | 儲存溫度 | -40～+125℃，工業級 |
| 16 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 主要參數 | 參數 | 備注 |
| 工作頻段（MHz） | 410-441 | 默認 433MHz，信道間隔:500K |
| 通信距離 | 2：連傳模式 10：一般模式 | 連傳模式適用于數據量大的應用 一般模式適用于小數據量的應用 |
| 最大發射功率（dBm） | 30 | 高（30dBm）、中（27dBm）、低（24dBm）、極低（21dBm） 除“高”以外其余發射功率為參考值，實際值可能不同，并且降低發射功率并不會降低設備功耗，推薦最大功率使用 |
| 空中速率 | 默認自適應 | 連傳模式空速自適應；定長模式 0.5K、1.5k、3.5k、5.5k、6.5k、11k、13k、21k、26k、42k、51k、82k、76k、125k、160k、410k、470k |
| 分包長度 | 連傳模式不分包 | 定長模式分包為 55 字節 |
【注】
? 在同一區域內使用多組數傳電臺同時一對一通訊，建議每組數傳電臺設置信道間隔 2MHz 以上；
? 發送功率越低傳輸距離越近，但是工作電流并不會同比例降低，建議最大發射功率使用；
? 功率調節功能并不能準確反饋“中”“低”“極低”實際發射功率，表中數值僅為參考，可定制其他功率；

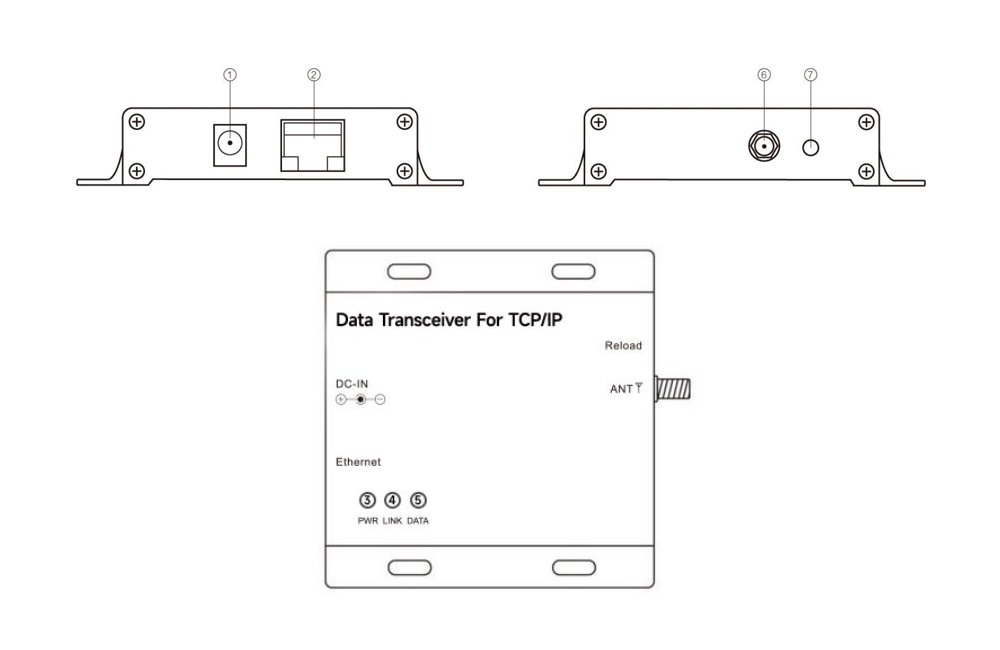

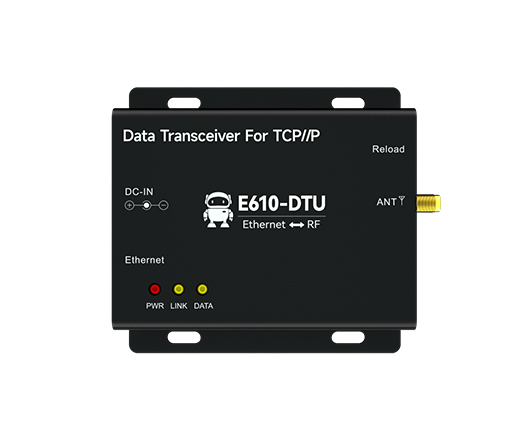

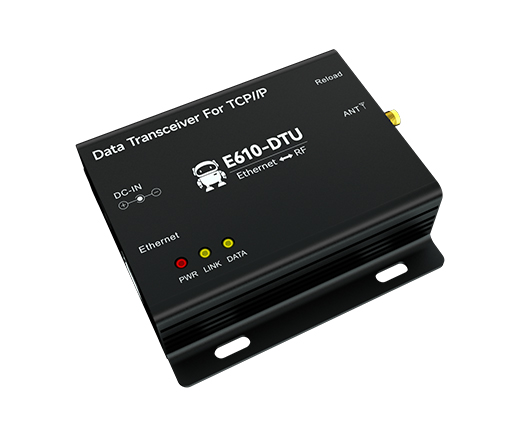

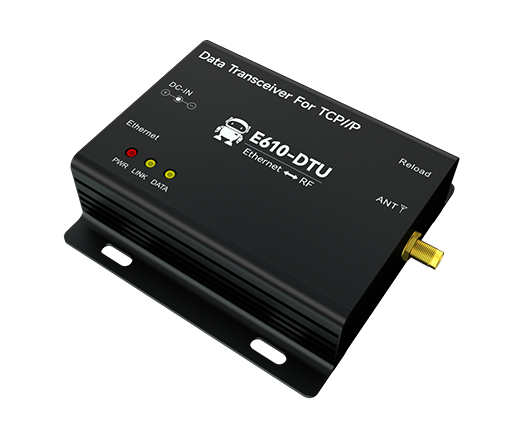

| 序號 | 標識名稱 | 功能說明 |
| 1 | DC_IN | 電源接口，8～28V DC 母座(內針直徑 2.0mm，孔徑 5.5mm) |
| 2 | Ethernet | 以太網接口，標準 RJ45 接口 |
| 3 | PWR | 電源指示燈，紅色，接通電源亮起 |
| 4 | LINK | 鏈路指示燈，綠色 a)熄滅：網線未連接或未連接服務器； b)閃爍：網線連接正常但是鏈路未連接（2Hz 方波）； c)常亮：網絡鏈路連接成功； |
| 5 | DATA | 串口收發指示燈，黃色，收到服務器下發數據或射頻模塊數據時閃爍 |
| 6 | ANT | SMA 天線接口（外螺、內孔） |
| 7 | Reload | 恢復到出廠設置按鈕 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
