接口類型：RS232/RS485
通信距離：17km
空中速率：0.5k～470kbps
產品尺寸：124*105*25mm
產品重量：240g±9g

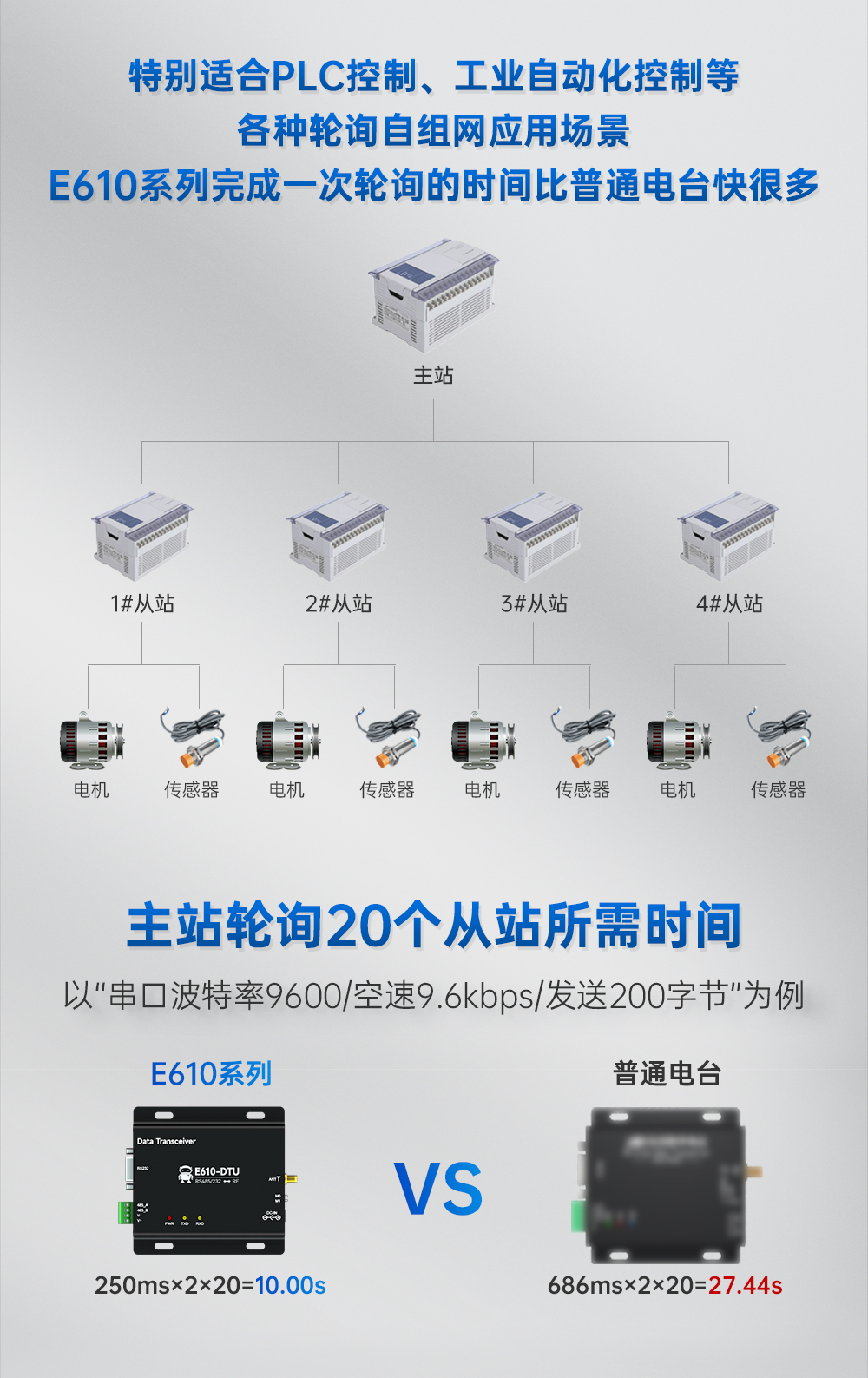

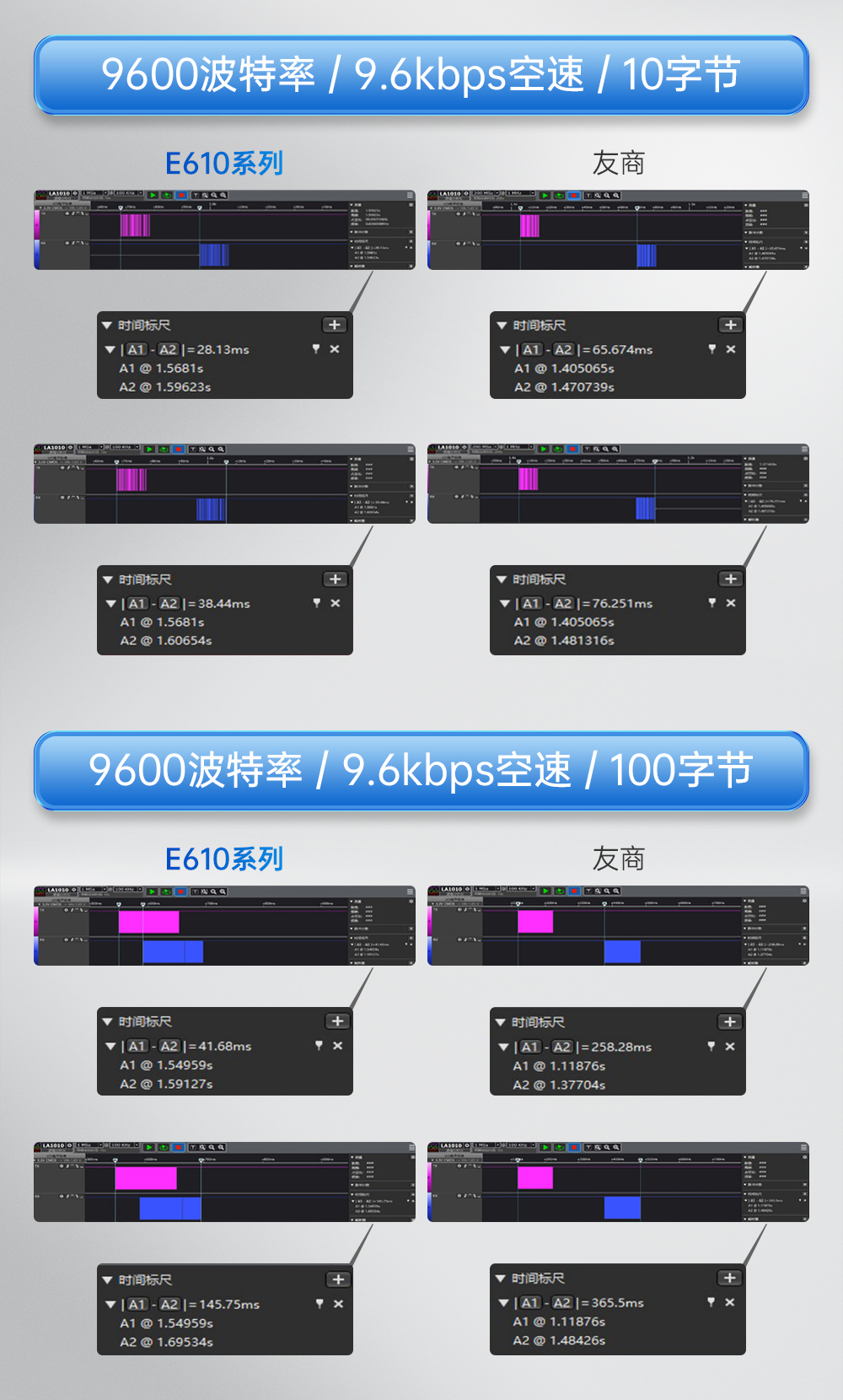

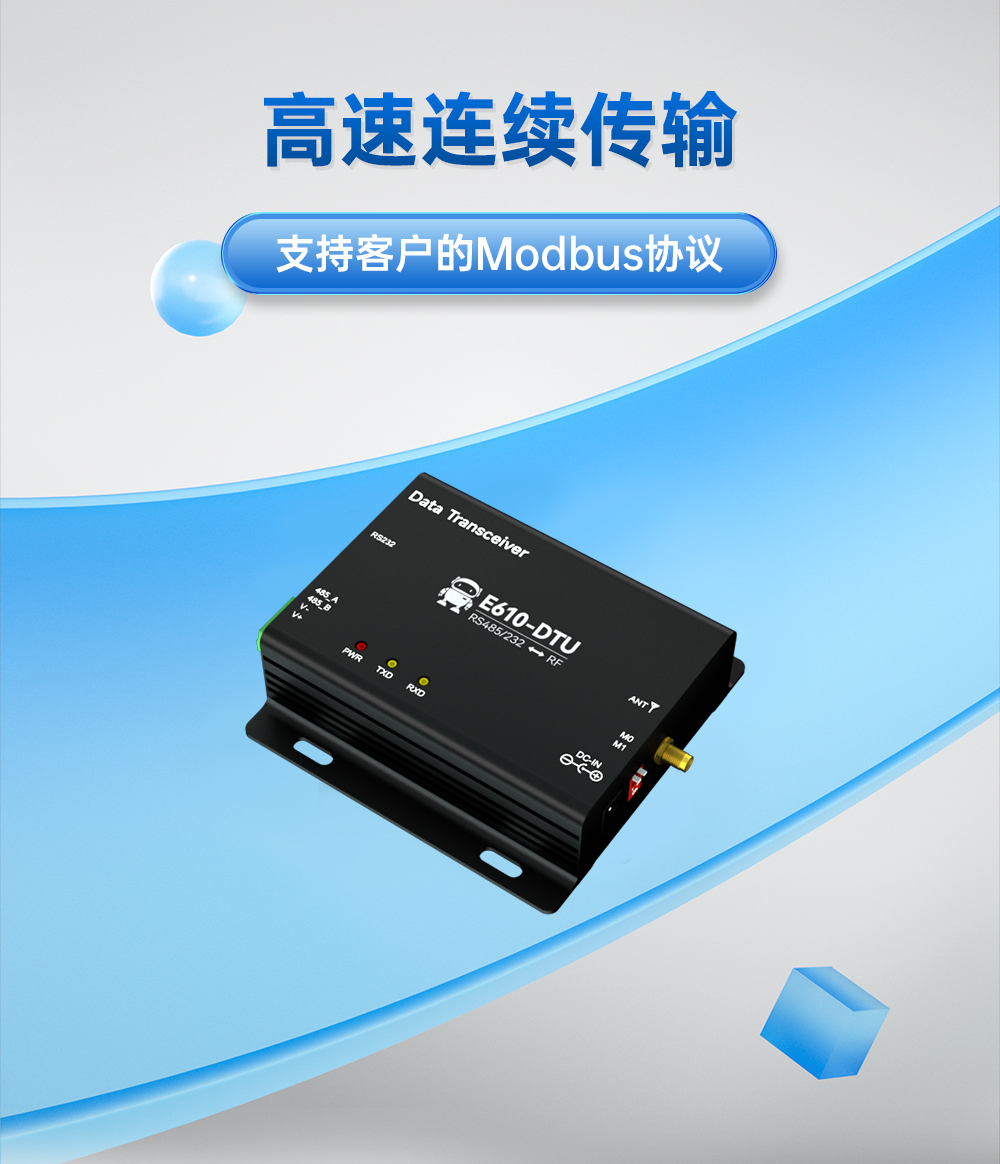

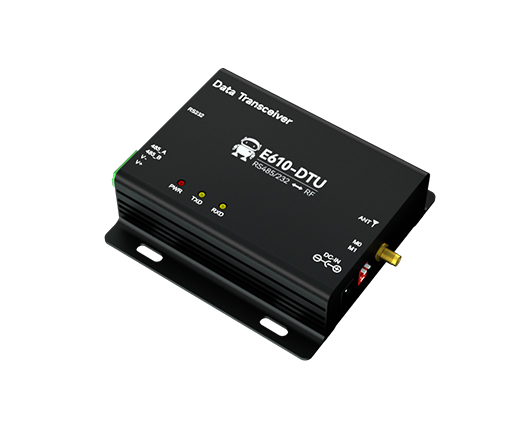

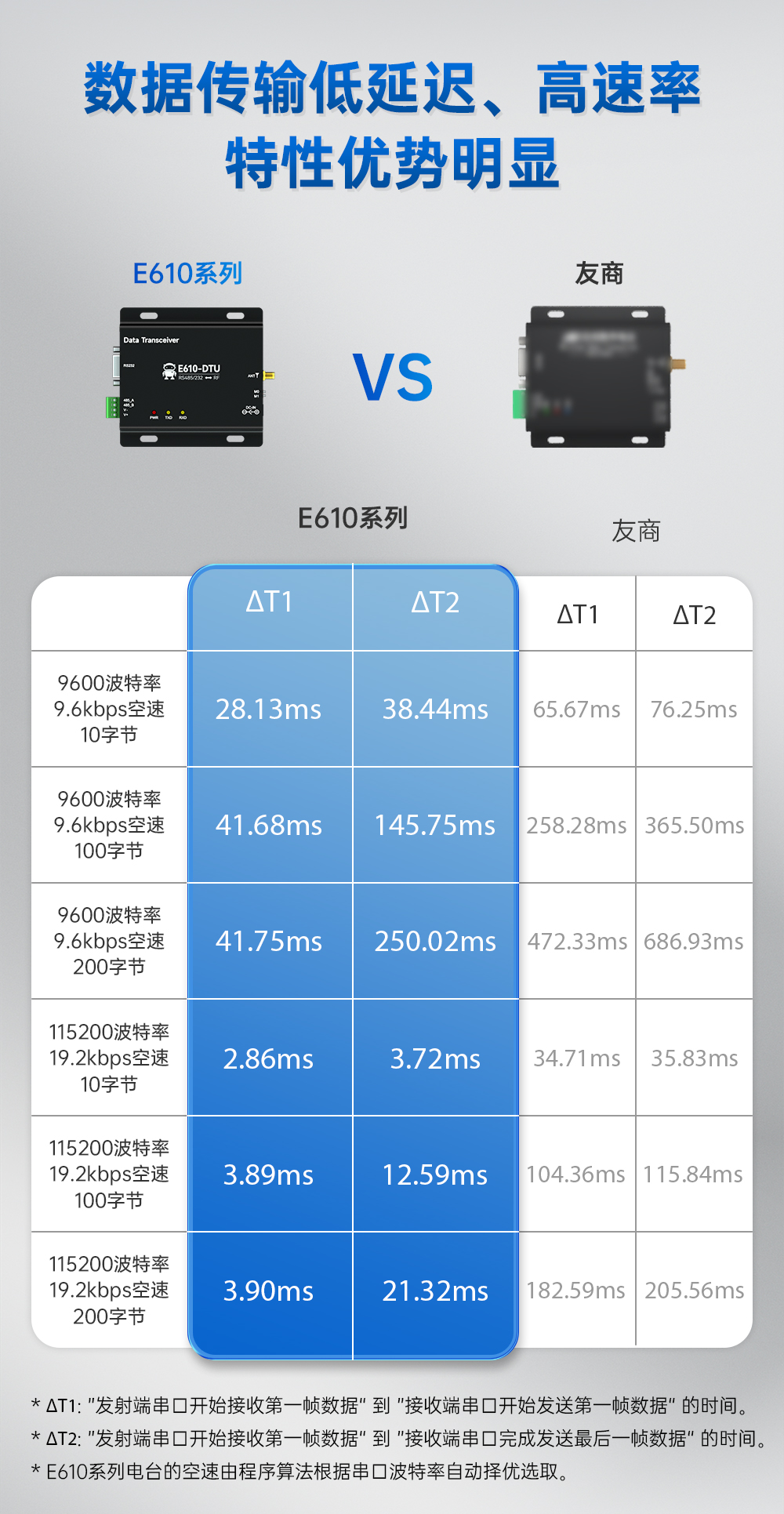

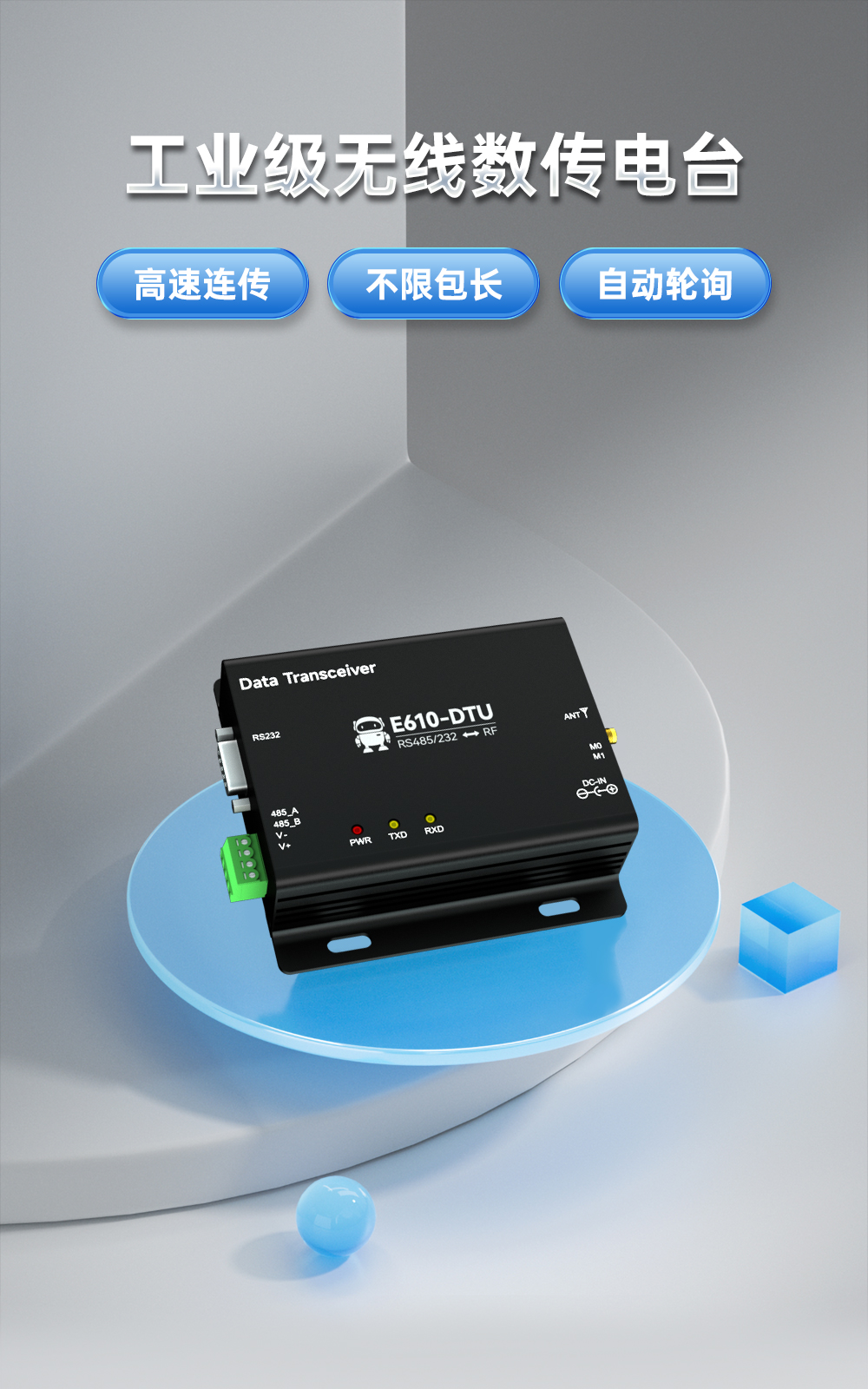

產品簡介：E610-DTU(433C37)是連續傳輸型433M無線數傳模組的數傳電臺，內置高性能單片機與無線收發芯片。工作在410至441MHz頻段(默認433MHz)，發射功率37dBm。主要功能為模組在連續傳輸模式時，可以在不同串口波特率下執行連續不間斷傳輸，且接收端數據輸出延遲較低，適合需要快速傳輸較大數據量場景。
| 序號 | 項目 | 規格 | 說明 |
| 1 | 產品尺寸 | 124*105*25mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 240g | 重量公差 9g |
| 3 | 工作溫度 | -40℃～+85℃ | 滿足工業級使用需求 |
| 4 | 天線阻抗 | 50Ω | 標準 50Ω特征阻抗 |
| 5 | 電壓范圍 | 8～28V DC | 建議使用 12V 或 24V |
| 6 | 通信接口 | RS232/RS485 | 標準 DB9 孔式/3.81 接線端子 |
| 7 | 波特率 | 出廠默認 9600 | 波特率范圍 1200～230400 |
| 8 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |

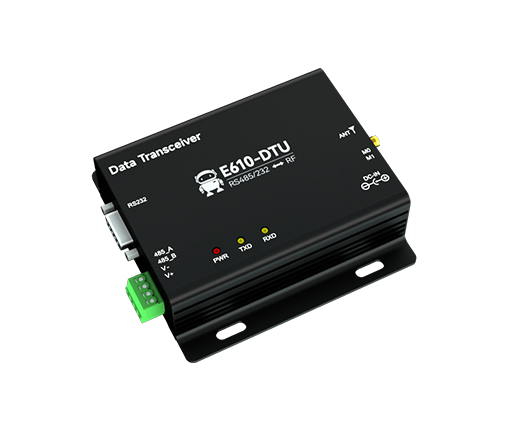

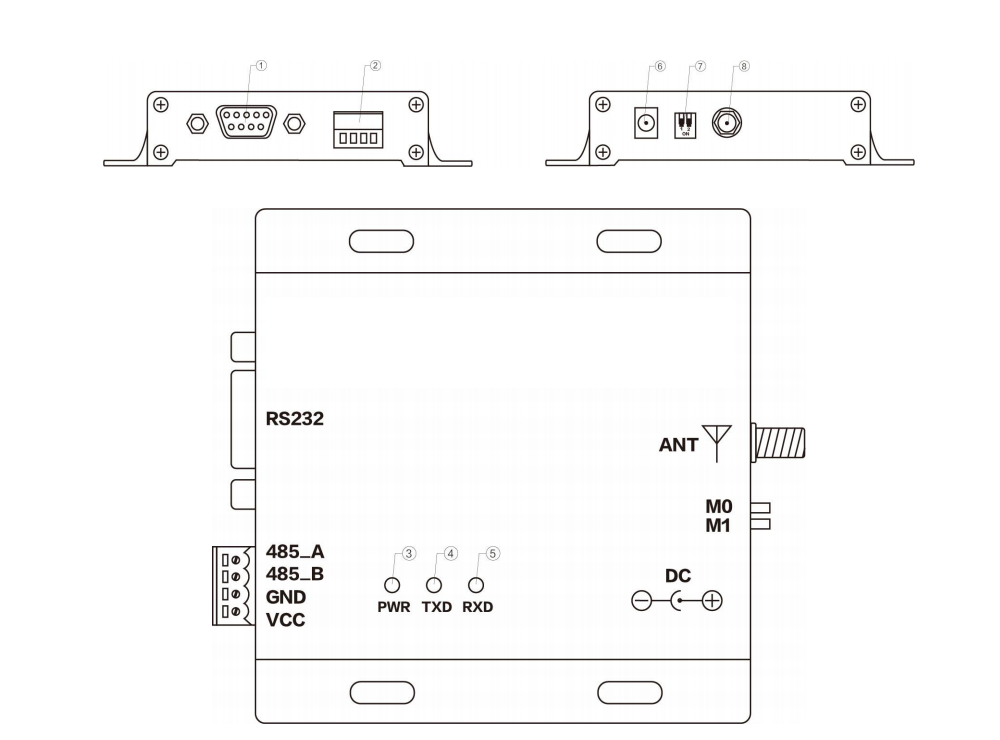

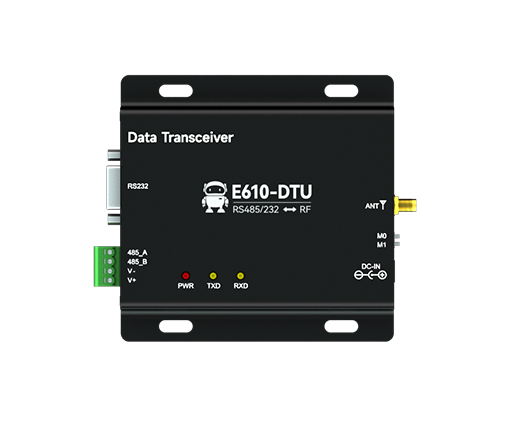

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9 母型插座 | RS232 接口 | 標準 RS232 接口 |
| 2 | 3.81 接線端子 | RS485、電源接口 | 標準 RS485 接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC 電源接口 | 電源接口 | 直插式圓孔，外徑 5.5mm，內徑 2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率Hz | 發射功率dBm | 通信距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E610-DTU(433C37) | RS232/RS485 | - | 433M | 37 | 17 | 0.5~470k | - | 124*105*25 | 自動中繼組網、抗干擾能力強、超低功耗 | ||
| E610-DTU(433C30)E | 以太網 | - | 433M | 30 | 2/10 | 0.5~470k | 導軌 | 82*62*25 | 自動中繼組網、高速率低延遲 | ||
| E610-900T20S | UART | - | 900M | 20 | 6 | 0.5～470k | 貼片 | 16*26*3.9 | 無線高速連續傳輸模塊、高速率、低延遲 | ||
| E610-900T30S | UART | - | 900M | 30 | 10 | 0.5～470k | 貼片 | 40.5*25*3.9 | 無線高速連續傳輸模塊、高速率、低延遲 | ||
| E610-DTU(433C20) | RS232 RS485 | - | 433M | 20 | 6 | 0.5~470k | - | 82*62*25 | 自動中繼組網、抗干擾能力強、超低功耗 | ||
| E610-DTU(433C30) | RS232 RS485 | - | 433M | 30 | 10 | 0.5~470k | - | 82*62*25 | 自動中繼組網、抗干擾能力強、超低功耗 | ||
| E610-433T20S | UART | - | 433M | 20 | 6 | 0.5~470k | 貼片 | 16*26*3.9 | 無限制高速連續傳輸、高速率、低延遲 | ||
| E610-433T30S | UART | - | 433M | 30 | 10 | 0.5~470k | 貼片 | 40.5*25*3.9 | 無限制高速連續傳輸、高速率、低延遲 |
