接口類型：UART 串口
工作頻率：410.125~509.125MHz
發射功率：22dBm
通信距離：2.5km

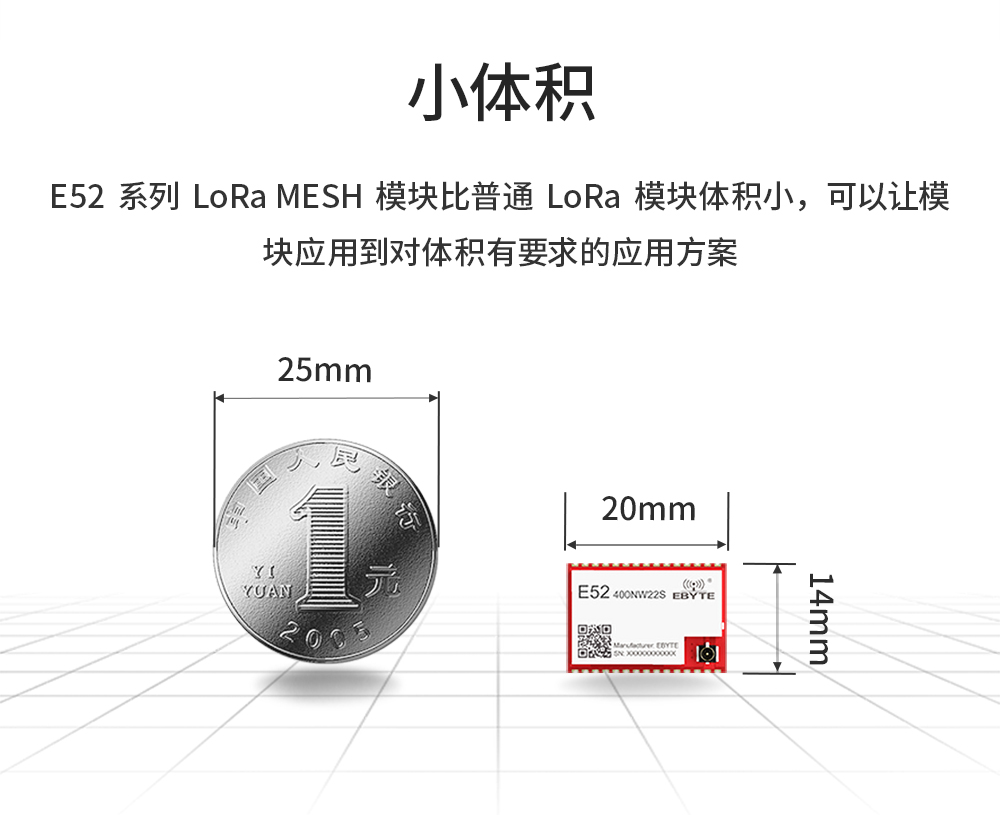

尺寸大小：20*14mm 產品重量：1.2±0.1g

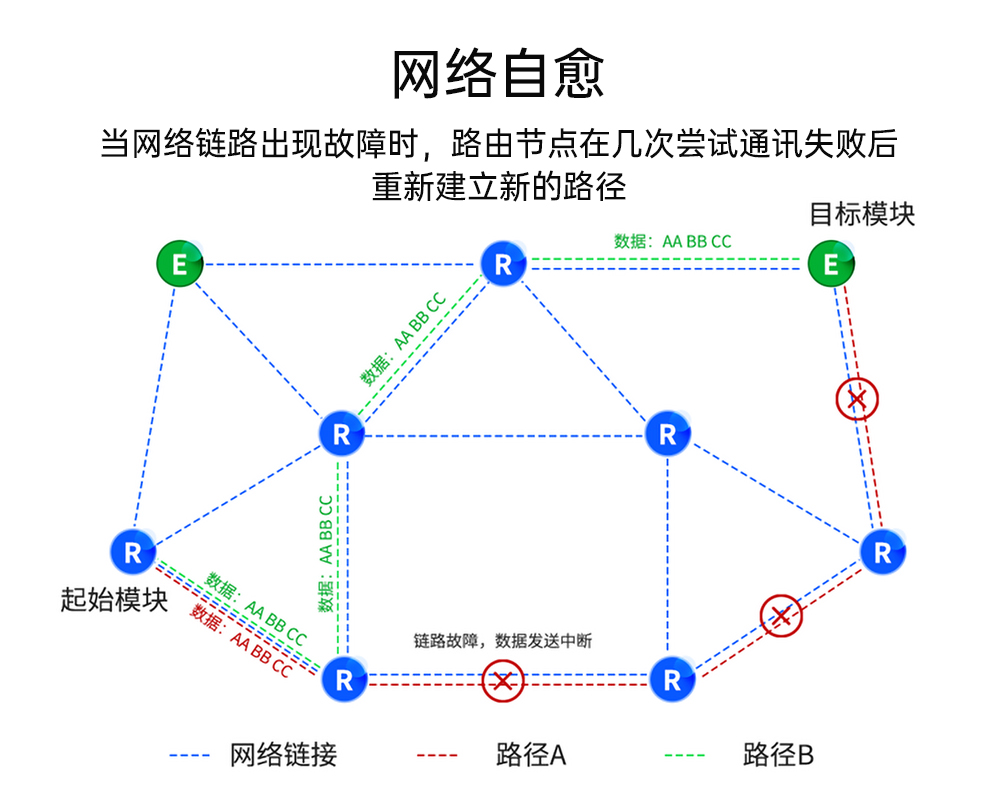

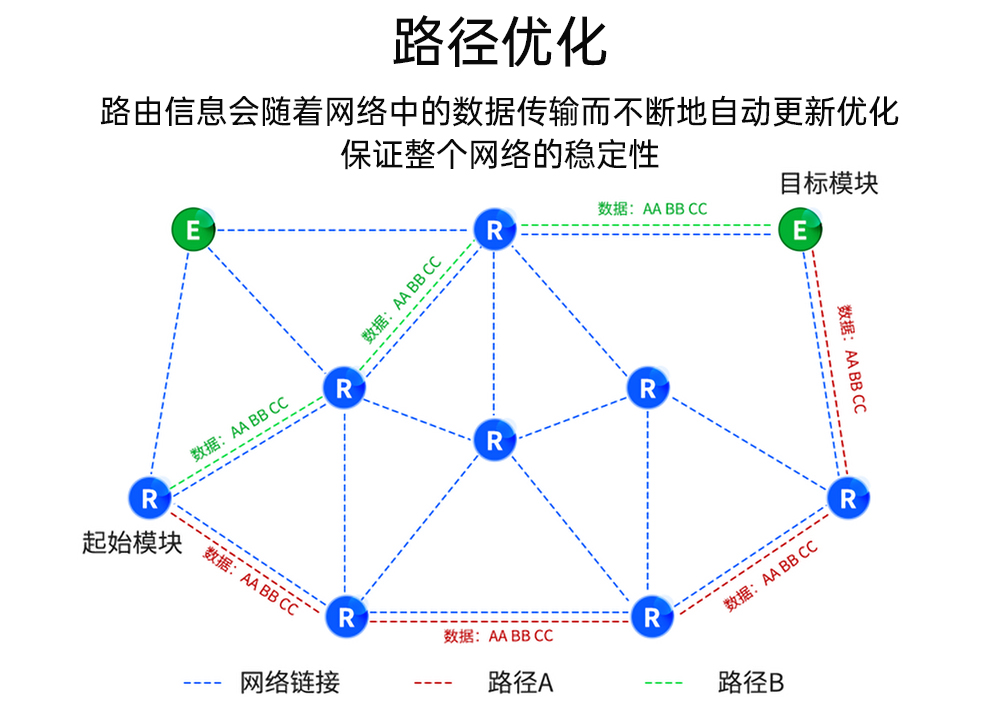

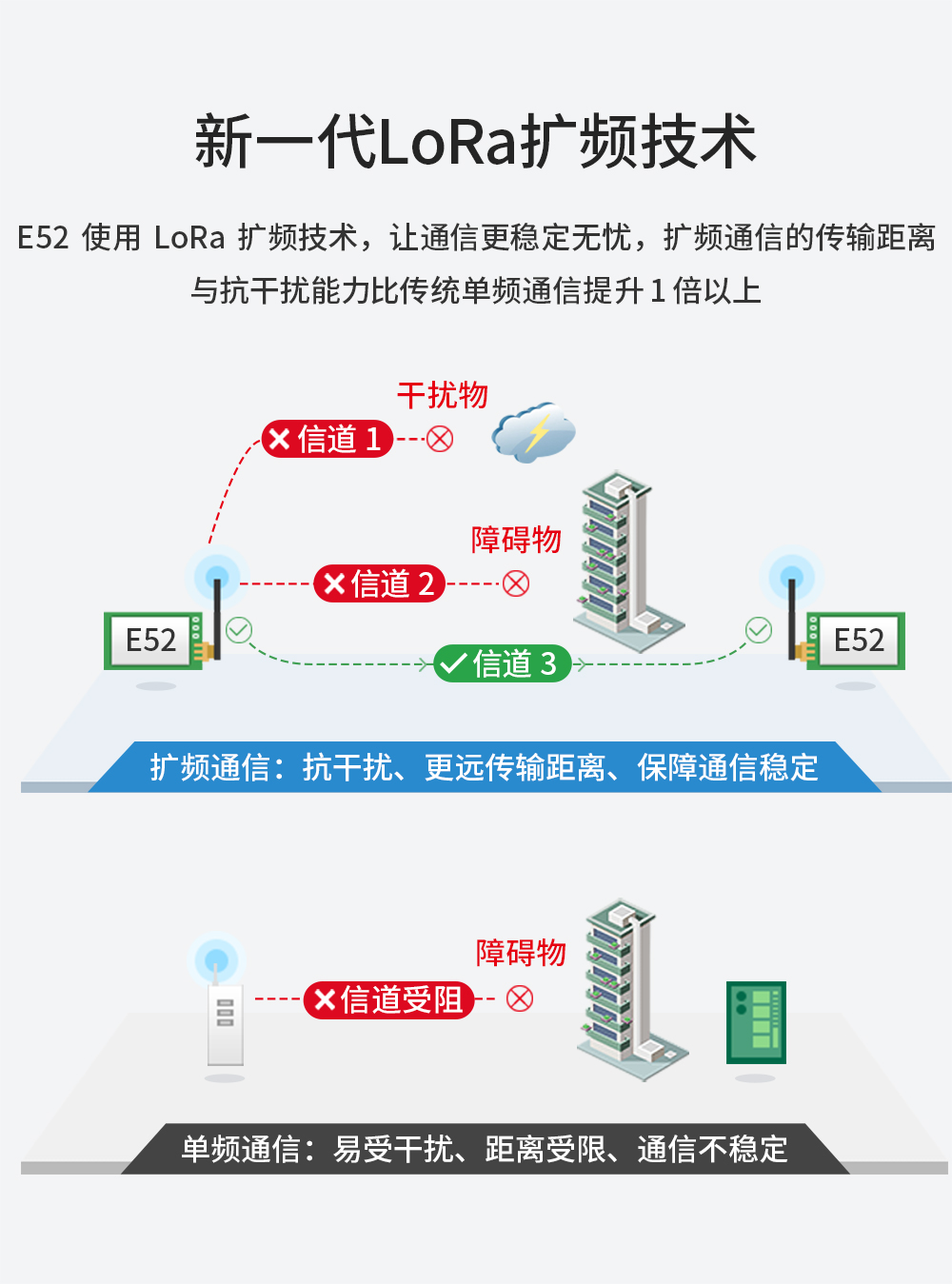

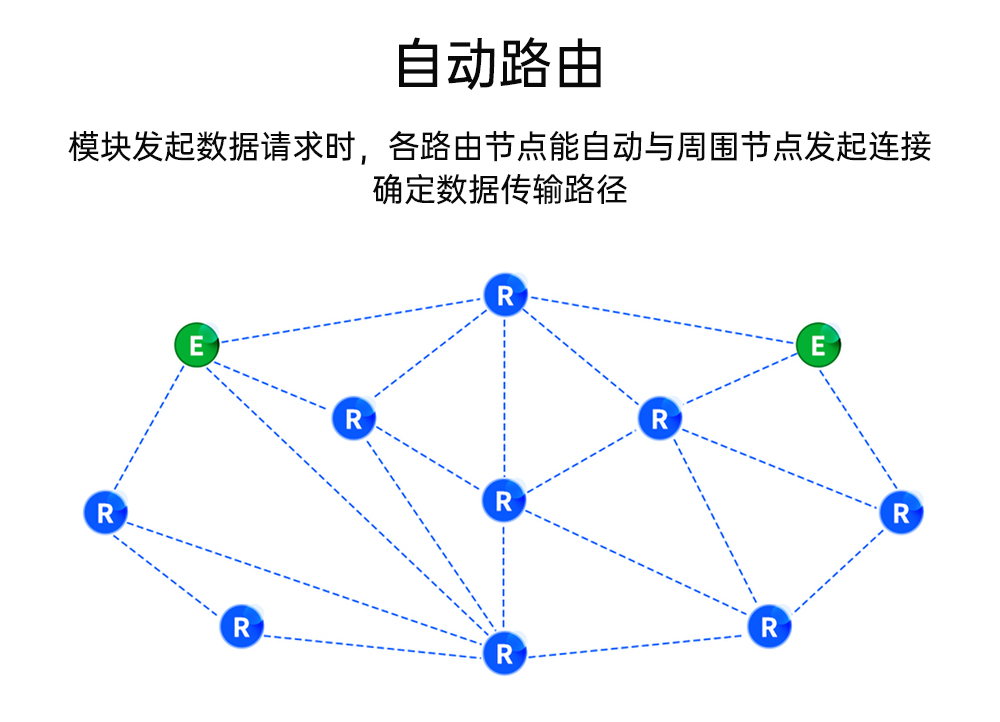

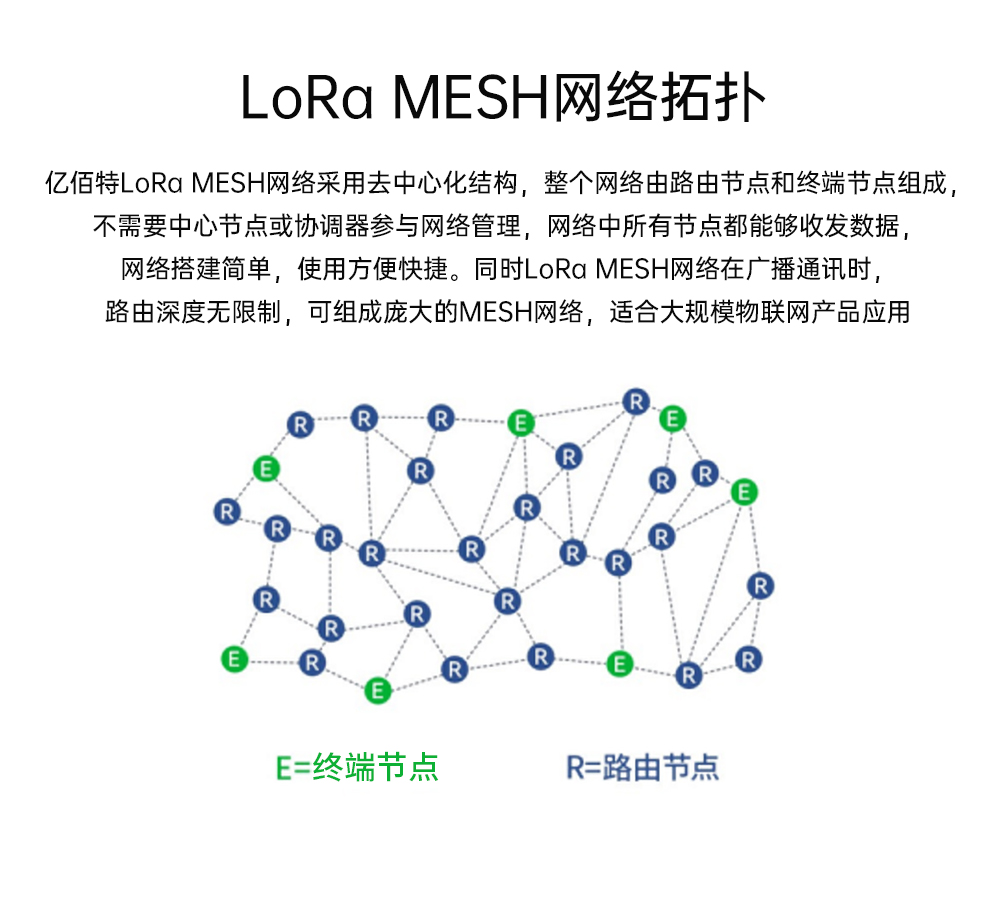

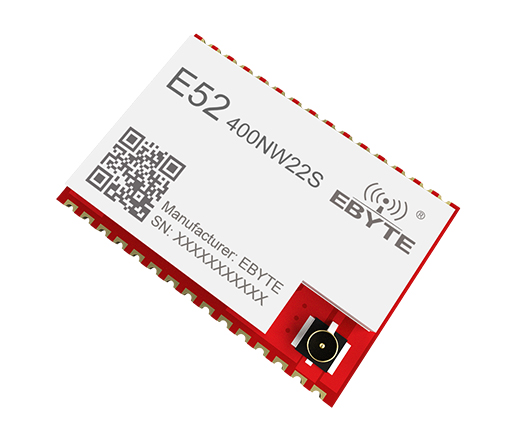

產品簡介：E52-400NW22S是一款基于LoRa擴頻技術的無線串口LoRa MESH組網模塊，最大輸出功率為+22dBm，最高空中速率可達62.5K，最大支持波特率460800 bps。該LoRa模塊工作頻段默認433.125MHz，采用全新LoRa MESH組網技術，具有去中心化、自路由、網絡自愈、多級路由等功能特點，適用于智能家居以及工業傳感器、無線報警安全系統、樓宇自動化解決方案、智慧農業等應用場景。

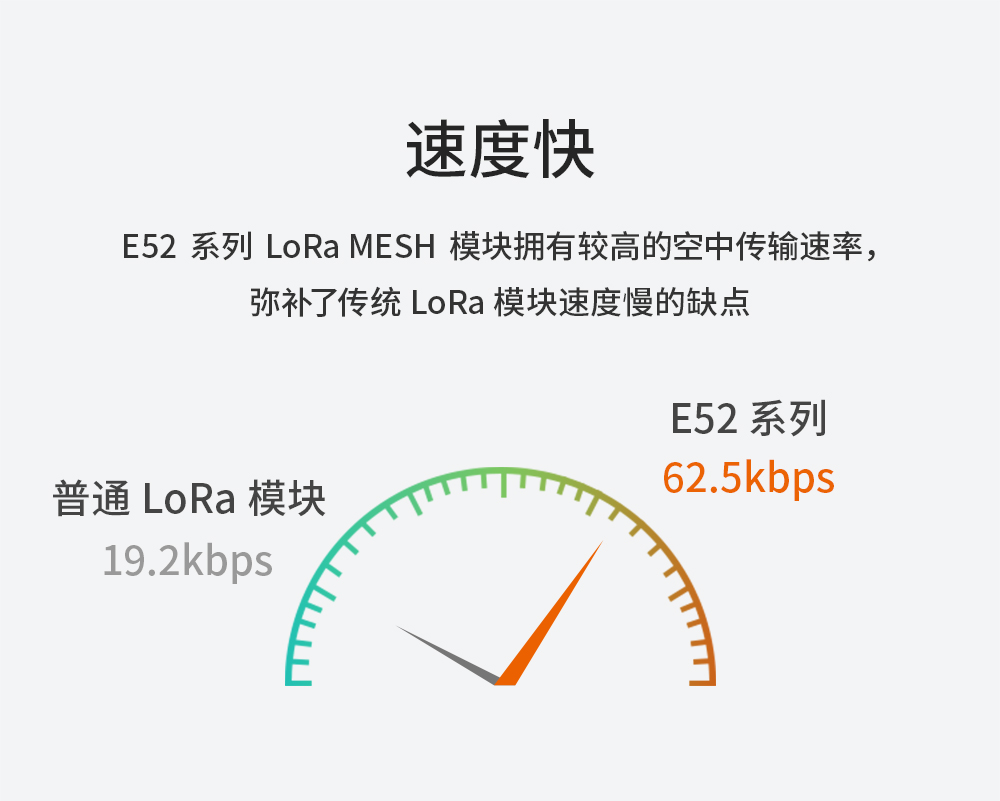

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓 | 0V | 3.6V | ≥3.3V 可保證輸出功率,超過 3.6V 可能燒毀模塊模塊內部無 LDO， 建議外接3.3V LDO |
| 工作溫度 | -40℃ | +85℃ | 工業級設計 |
| 工作濕度 | 10% | 90% | - |
| 儲存溫度 | -40℃ | +125℃ | - |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 1.8 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率,超過 3.6V 可能燒毀模塊模塊內部無 LDO ，建議外接 3.3V LDO | |
| 通信電平（V） | 3.3 | 使用 5.0V TTL 建議加電平轉換 | |||
| 工作溫度（℃） | -40 | - | +85℃ | 工業級設計 | |
| 工作頻段（MHz） | 410.125 | 433.125 | 509.125 | E52-400NW22S 模塊工作頻段，支持 ISM 頻段 | |
| 功 耗 | 發射電流（mA） | - | 128 | - | 瞬時功耗 |
| 工作電流（mA） | - | 14 | - | - | |
| 發射功率（dBm） | -9 | 22 | 22 | 用戶可自行配置 | |
| 空中速率 | 7K | 62.5K | 62.5K | 空中速率三檔可選（62.5K、21.875K、7K） | |
| 接收靈敏度（dBm） | -121 | -116 | -111 | 三檔空中速率對應的靈敏度 | |
| 主要參數 | 描述 | 備注 |

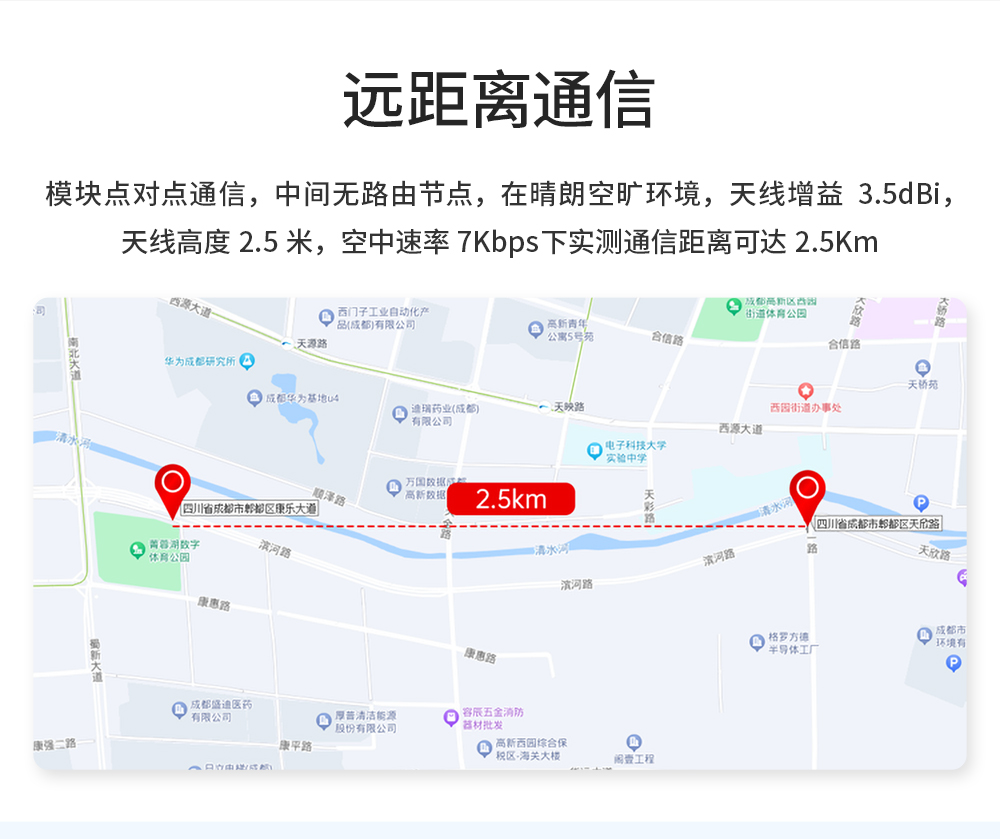

| 參考距離 | 2.5 Km | 晴朗空曠環境，天線增益 3.5dBi，天線高度 2.5 米，空中速率 7Kbps |
| 2.0 Km | 晴朗空曠環境，天線增益 3.5dBi，天線高度 2.5 米，空中速率 21.875Kbps | |
| 1.6 Km | 晴朗空曠環境，天線增益 3.5dBi，天線高度 2.5 米，空中速率 62.5Kbps | |
| 分包方式 | 200 Btye | 單包最大容量，禁止超過最大容量 |
| 調制方式 | LoRa | - |
| 通信接口 | UART 串口 | 3.3V TTL 電平 |
| 封裝方式 | 貼片式 | - |

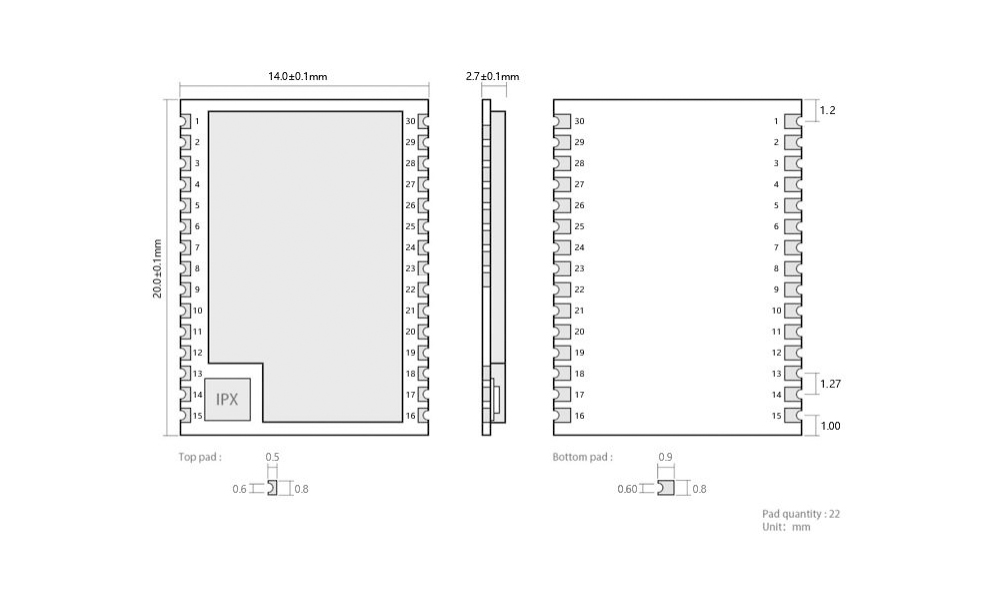

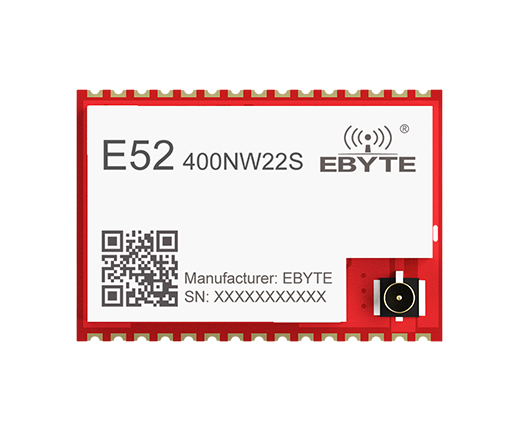

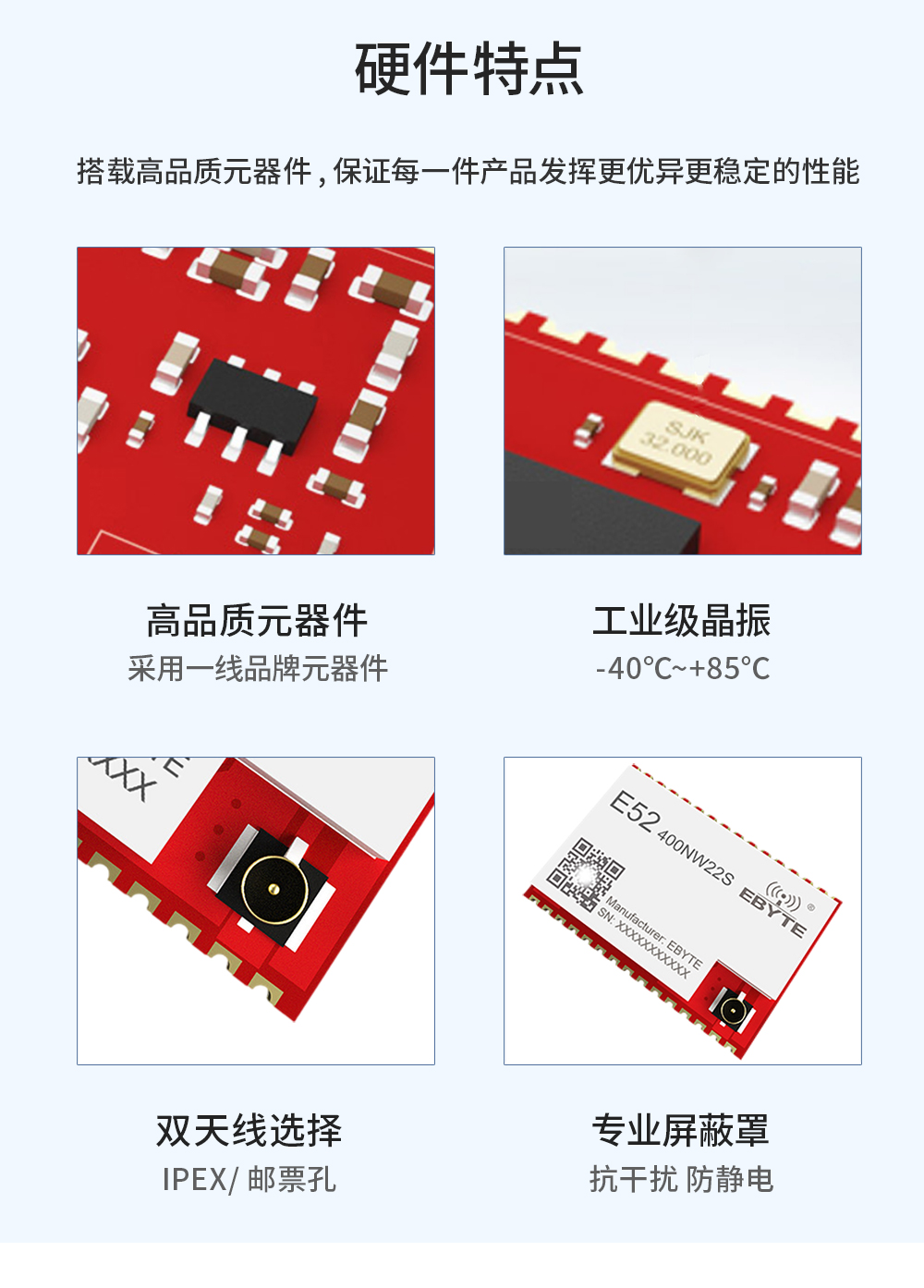

| 外形尺寸 | 20*14mm | ±0.1mm |
| 天線接口 | IPEX/郵票孔 | 特性阻抗約 50Ω |
| 重量 | 1.2g | ±0.1g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | PB3 | 輸入/輸出 | 部分功能指示引腳，默認高電平，低電平有效(連接到測試套件 LED2) |
| 2 | PB4 | 輸入/輸出 | 射頻發送指示引腳，默認高電平，低電平有效(連接到測試套件 LED1) |
| 3 | PB5 | 輸入/輸出 | 暫未使用，建議 NC |
| 4 | PB6 | 輸入/輸出 | 暫未使用，建議 NC |
| 5 | PB7 | 輸入/輸出 | 暫未使用，建議 NC |
| 6 | PB8 | 輸入/輸出 | 暫未使用，建議 NC |
| 7 | PA0 | 輸入/輸出 | 默認高電平，上電拉低電平進入 Bootloader（連接到測試套件 KEY 按鍵） |
| 8 | PA1 | 輸入/輸出 | 暫未使用，建議 NC |
| 9 | PA2 | 輸入/輸出 | UART_TXD，串口發送引腳 |
| 10 | PA3 | 輸入/輸出 | UART_RXD，串口接收引腳 |
| 11 | PA4 | 輸入/輸出 | 暫未使用，建議 NC |
| 12 | PA5 | 輸入/輸出 | 暫未使用，建議 NC |
| 13 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 14 | ANT | 輸入/輸出 | 天線接口，50Ω特性阻抗（連接到測試套件的 SMA 接口） |
| 15 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 16 | PA8 | 輸入/輸出 | 暫未使用，建議 NC |
| 17 | NRST | 輸入 | 復位引腳，默認高電平，低電平有效（連接到測試套件 RST 按鍵） |
| 18 | PA9 | 輸入/輸出 | 暫未使用，建議 NC |
| 19 | PA12 | 輸入/輸出 | 暫未使用，建議 NC |
| 20 | PA11 | 輸入/輸出 | 暫未使用，建議 NC |
| 21 | PA10 | 輸入/輸出 | 暫未使用，建議 NC |
| 22 | PB12 | 輸入/輸出 | 暫未使用，建議 NC |
| 23 | PB2 | 輸入/輸出 | 暫未使用，建議 NC |
| 24 | PB0 | 輸入/輸出 | 暫未使用，建議 NC |
| 25 | PA15 | 輸入/輸出 | 暫未使用，建議 NC |
| 26 | PC13 | 輸入/輸出 | 暫未使用，建議 NC |
| 27 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 28 | VDD | 輸入 | 電源 VDD，最大輸入電壓 3.6V，建議通過 3.3V LDO 進行供電 |
| 29 | SWDIO | - | 調試引腳 |
| 30 | SWCLK | - | 調試引腳 |
