接口：USB
芯片：-
尺寸：88*40mm
重量：22.3g±0.1g

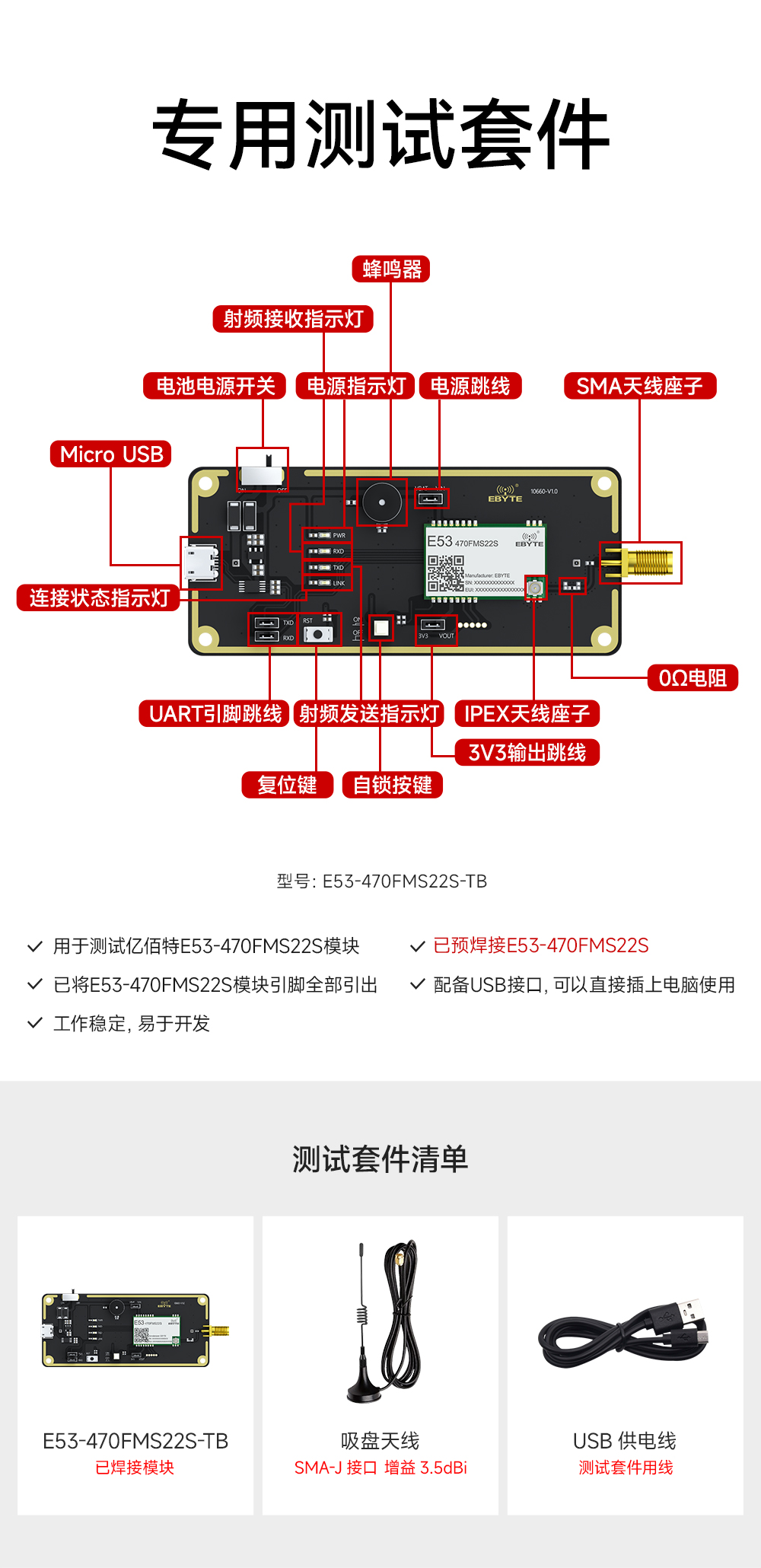

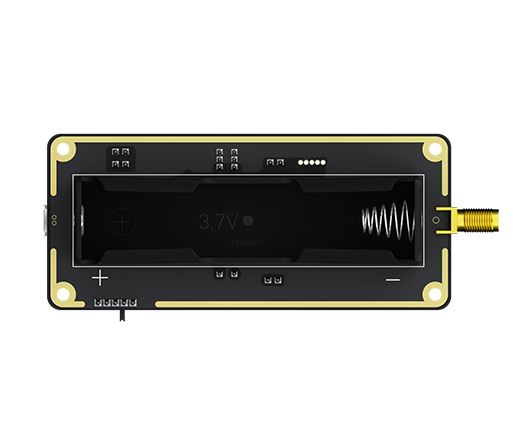

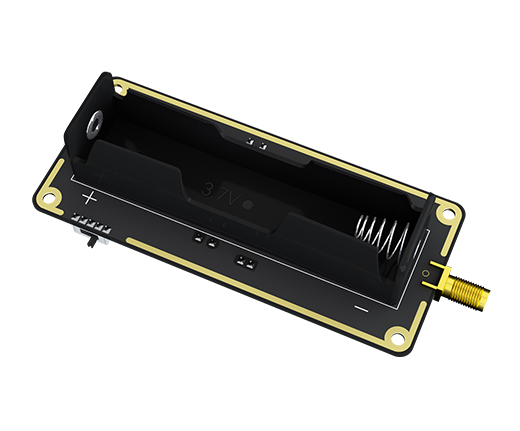

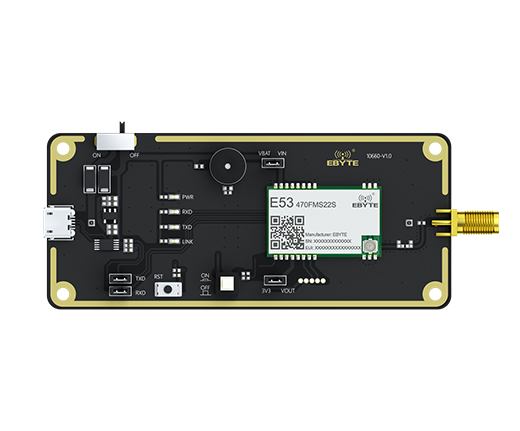

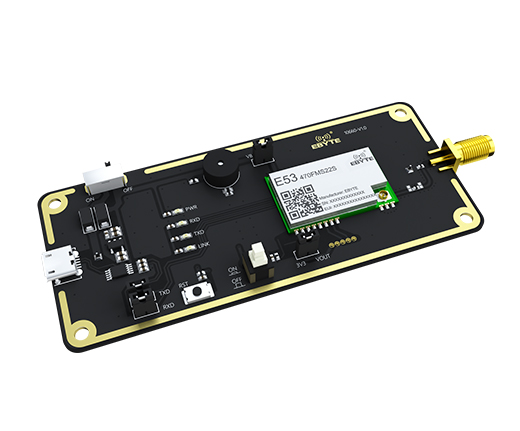

產品簡介：用于測試和開發成都億佰特E53-470FMS22S無線模塊，測試套件已經預焊接E53-470FMS22S模塊，詳細使用請參照模塊手冊。帶CH340X串口芯片，可直接進行串口通信開發。帶micro USB接口，可以直接插上電腦使用。用戶可自行接入外接電源和串口。自帶18650電池盒，客戶可自行安裝電池，方便客戶開發測試。工作穩定，易于開發。

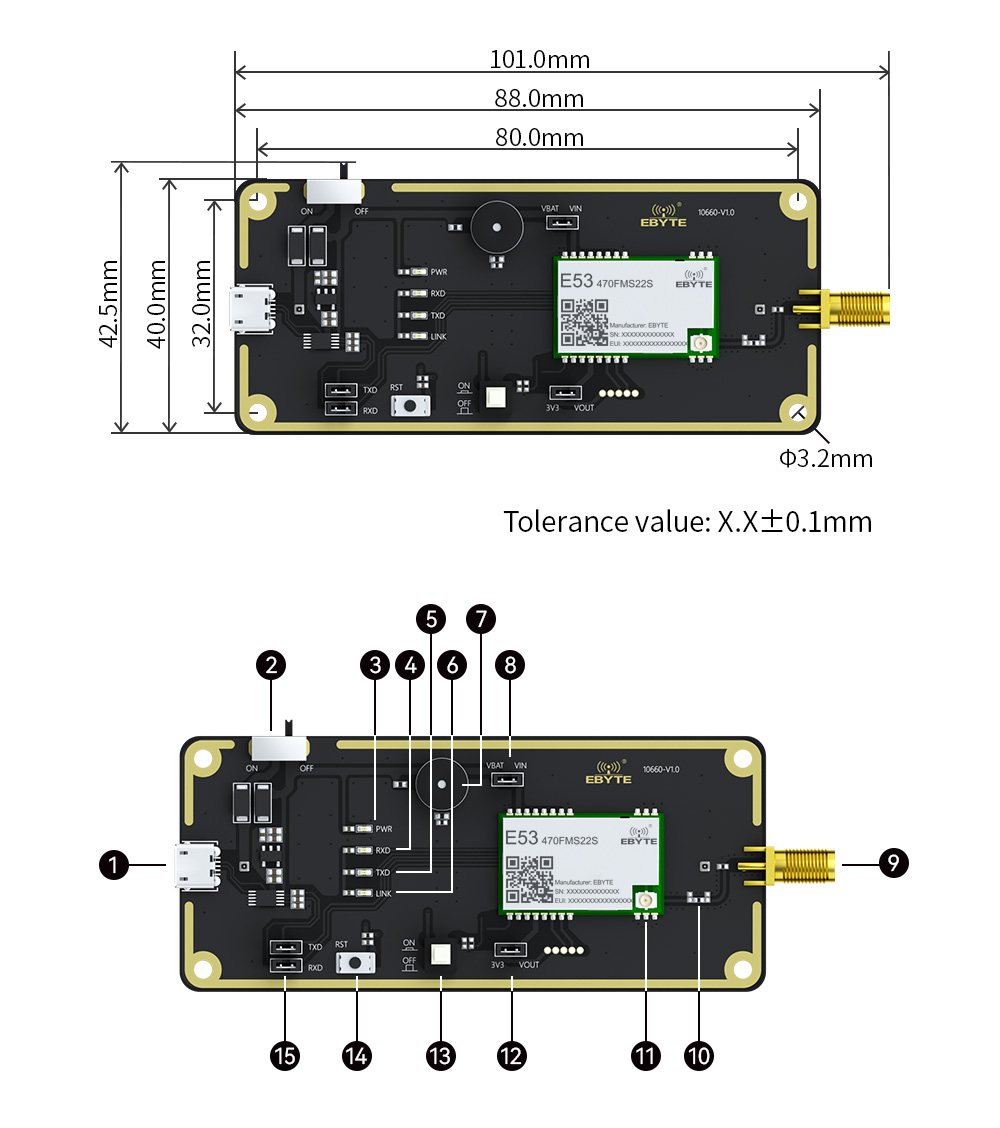

| 序號 | 引腳定義 |
| ① | MicroUSB接口，USB轉UART接口 |
| ② | 電池電源開關 |
| ③ | 電源指示燈 |
| ④ | 射頻接收指示燈 |
| ⑤ | 射頻發送指示燈 |
| ⑥ | 連接狀態指示燈 |
| ⑦ | 蜂鳴器 |
| ⑧ | 電源跳線 |
| ⑨ | SMA天線座子 |
| ⑩ | 0Ω電阻，用于切換射頻天線接口連接，默認為連接狀態，使用SMA天線接口輸出，若客戶采用IPEX天線，需去除此電阻。 |
| ? | IPEX天線座子 |
| ? | 模塊3V3輸出跳線，連接LED燈與復位按鍵。 |
| ? | 自鎖按鍵 |
| ? | 復位鍵 |
| ? | UART引腳跳線 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率Hz | 發射功率dBm | 通信距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E53-470FMS22S-TB | USB | - | - | - | - | - | - | 88*40 | E53-470FMS22S模塊開發板 | ||
| E53-GW(470FMS22R) | RS485 | - | 470M 510M | 22 | - | 5.4k | - | 116*105*41 | FMS網關設備監察系統 | ||
| E53-470FMS22S | UART | - | 470M 510M | 22 | 3 | 5.4k | 貼片式 | 16*26 | FMS星型組網模塊 |
