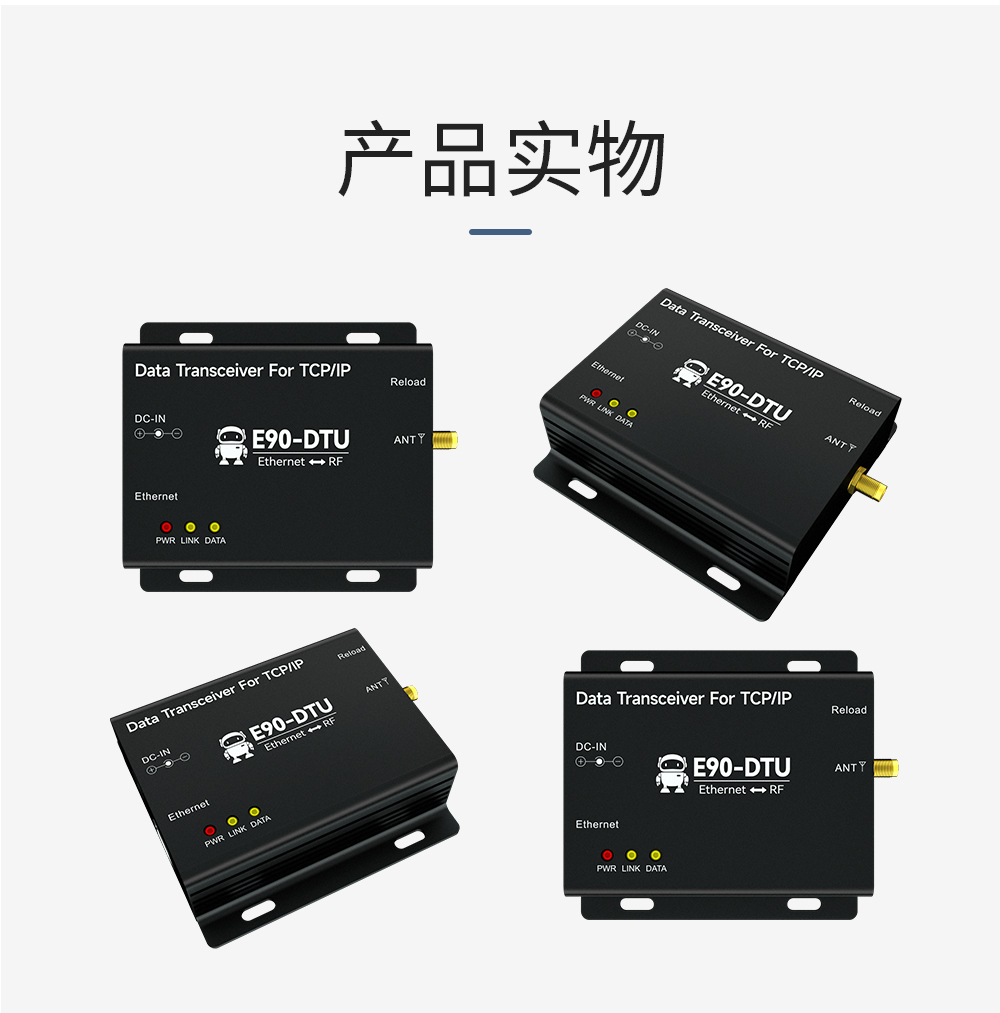

接口類型：以太網
工作頻率：410-441MHz
發射功率：30dBm
通信距離：8km
產品尺寸：84*82*25mm
產品重量：130±5g

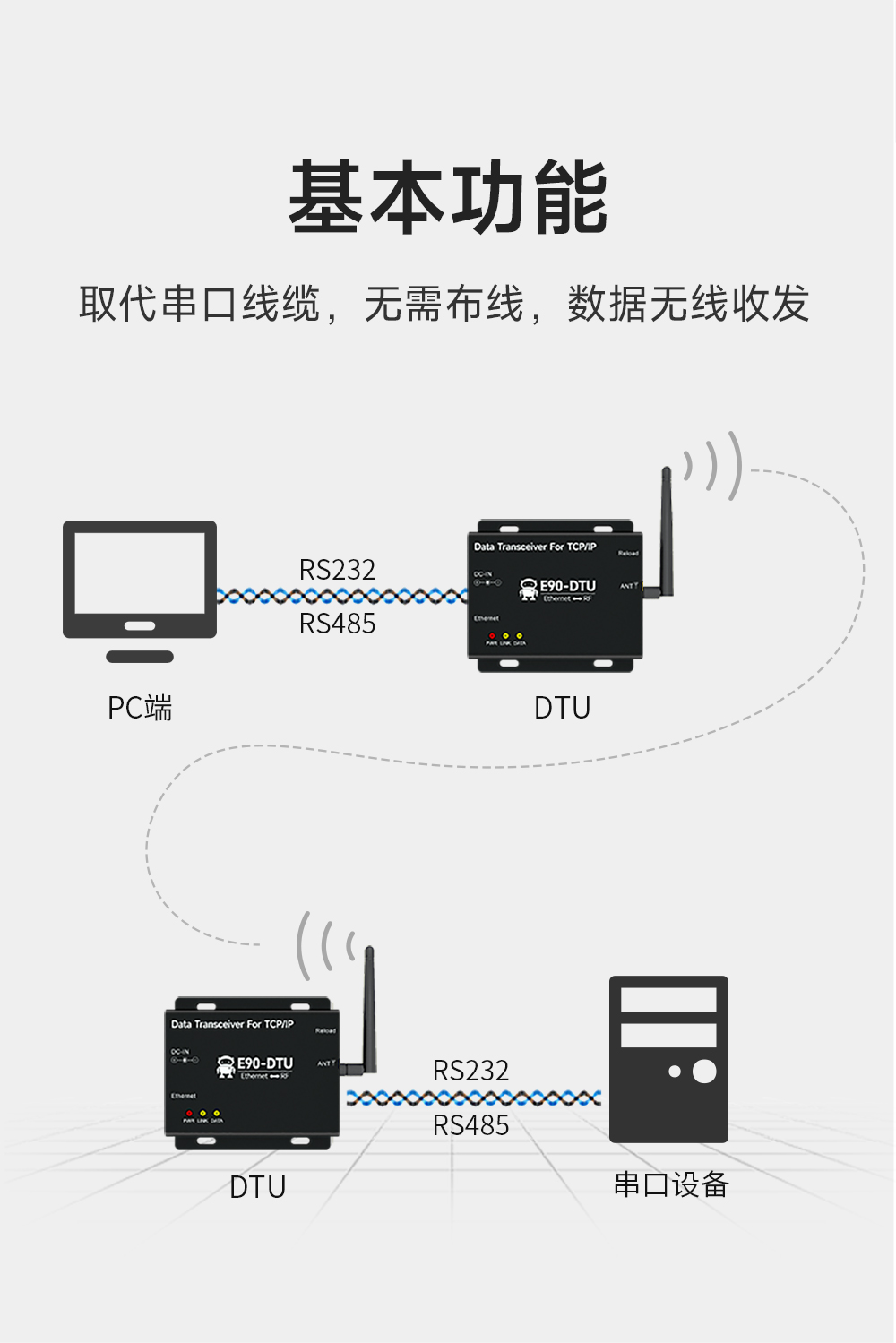

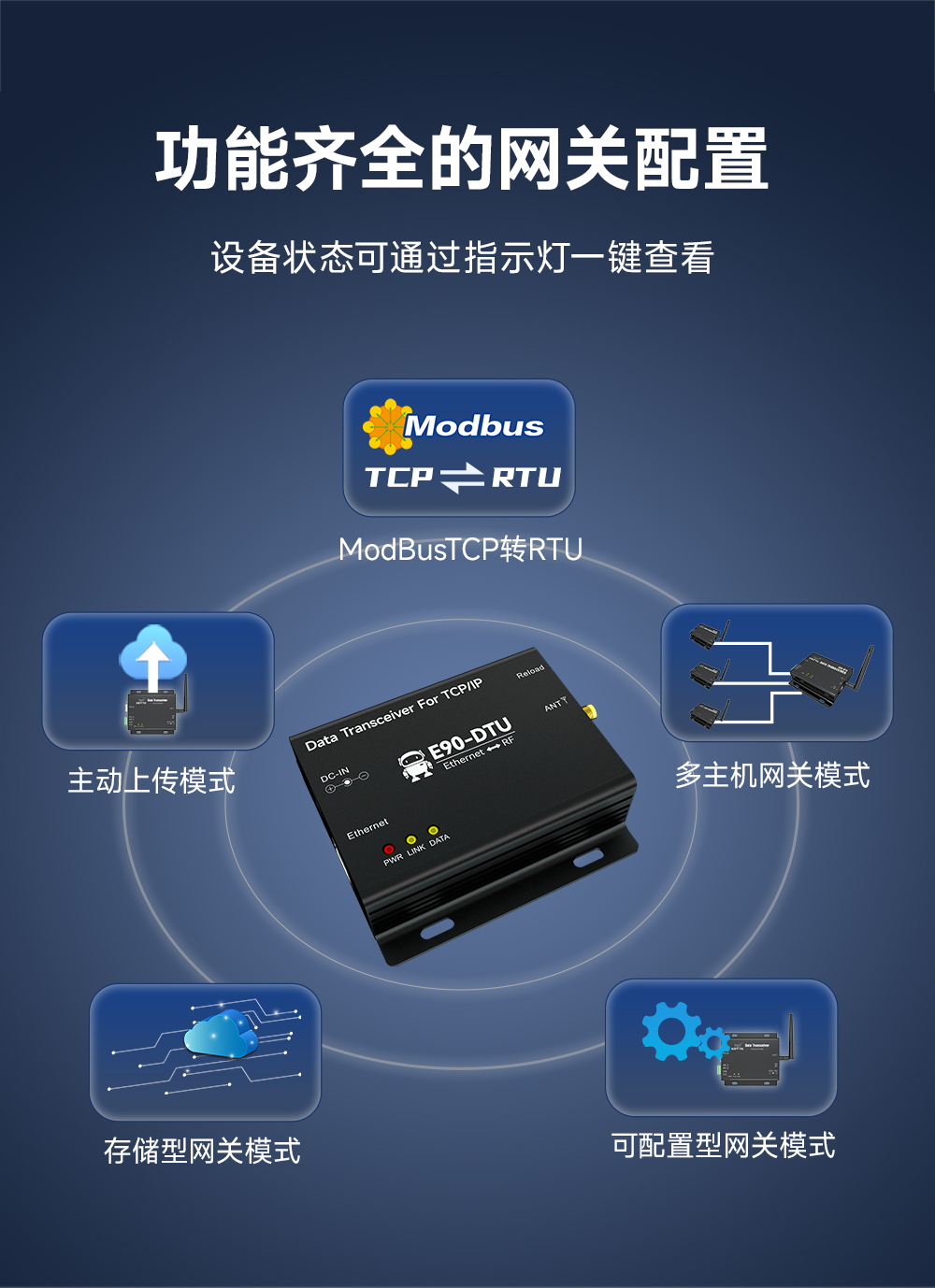

產品簡介：E90-DTU(433L30)E是成都億佰特基于LoRa通信技術與以太網協議開發的一款支持10M/100M速率的無線網關（以太網接口數傳電臺）。支持2路Socket，提供TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client六種工作模式，同時在 TCP 服務器模式支持六路客戶端連接。

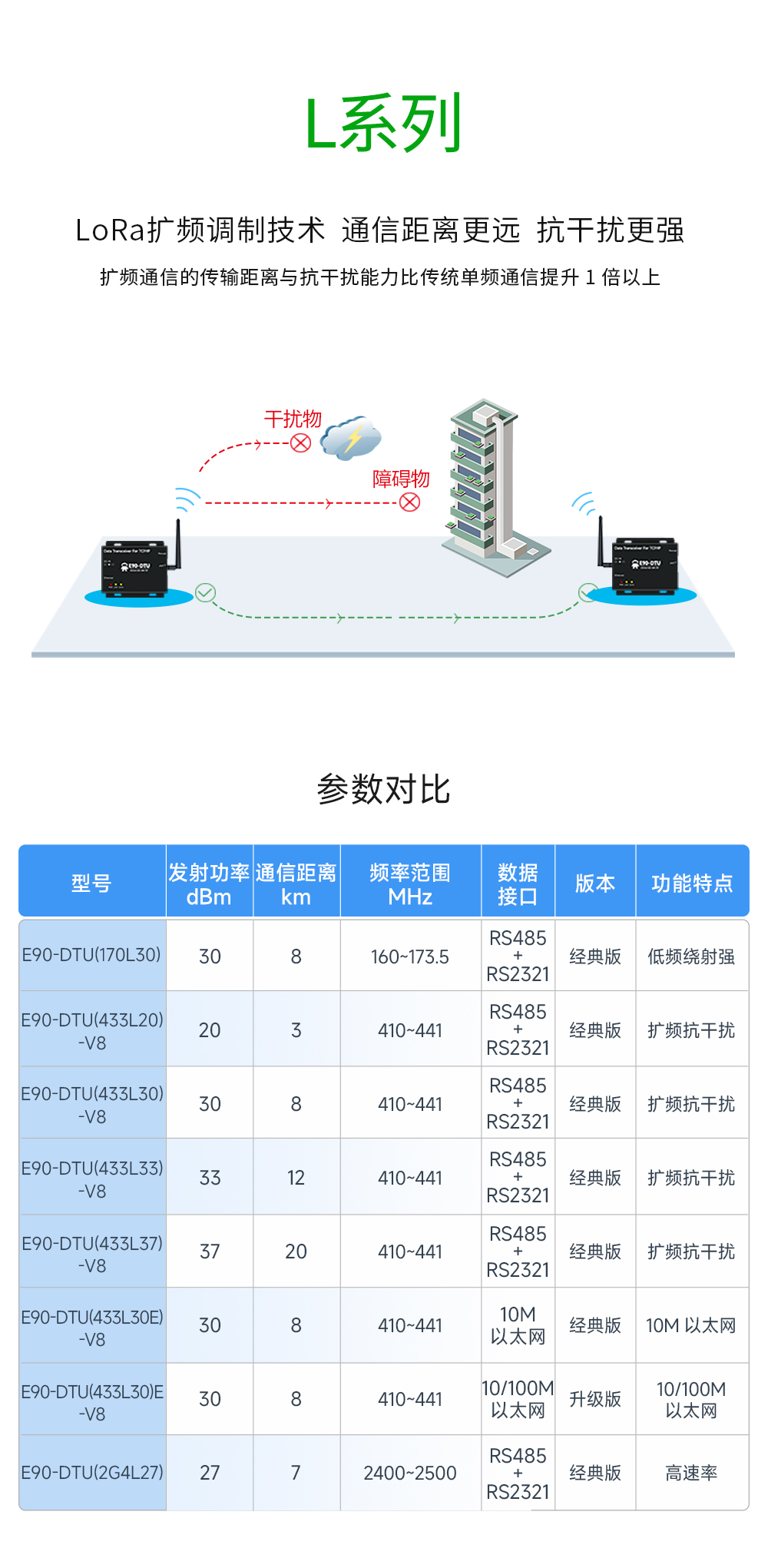

| 序號 | 項目 | 規格 |
| 1 | 電源電壓 | DC8~28V，推薦 12V 或者 24V 供電 |
| 2 | 網口規格 | 標準 RJ45，支持 10/100Mbps |
| 3 | 網絡協議 | IP、TCP/UDP、ARP、ICMP、IPv4、MQTT、HTTP |
| 4 | Socket 路數 | 2 路全功能 |
| 5 | Socket 模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| 6 | TCP Server 連接 | 支持最多 5 路 TCP 連接 |
| 7 | IP 獲取方式 | 靜態 IP、DHCP |
| 8 | 域名解析 | 支持 |
| 9 | 域名服務器 | 可自定義，默認 114.114.114.114 |
| 10 | 用戶配置 | 網頁配置、上位機、AT 指令 |
| 11 | 天線接口 | SMA（外螺紋內孔） |
| 12 | 尺寸大小 | 84mm×82mm×25mm |
| 13 | 平均重量 | 130 ± 5g |
| 14 | 工作溫度 | -40 ~ +85℃，工業級 |
| 15 | 儲存溫度 | -40～+125℃，工業級 |
| 16 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 主要參數 | 參數 | 備注 |
| 工作頻段（MHz） | 410-441 | 信道間隔:1M 默認 23 |
| 發射電流功耗（mA） | 400mA @ 12V 250mA @ 24V | 瞬時功耗 |
| 接收電流功耗（mA） | 20mA @ 12V 12mA @ 24V | |
| 最大發射功率（dBm） | 30 | 高 (30dBm) 、 中 (27dBm) 、 低(24dBm)、極低(21dBm) |
| 空中速率 | 2.4~19.2k | 默認空中速率為 2.4kbps, |
| 參考距離 | 8000m | 晴朗空曠環境，天線增益 5dBi，天線高度2.5米，空中速率2.4kbps |
| 分包長度 | 58 Btye | 最長分包長度 |
【注】
? 在同一區域內使用多組數傳電臺同時一對一通訊，建議每組數傳電臺設置信道間隔 2MHz 以上；
? 發送功率越低傳輸距離越近，但是工作電流并不會同比例降低，建議最大發射功率使用；
? 功率調節功能并不能準確反饋“中”“低”“極低”實際發射功率，表中數值僅為參考，可定制其他功率；

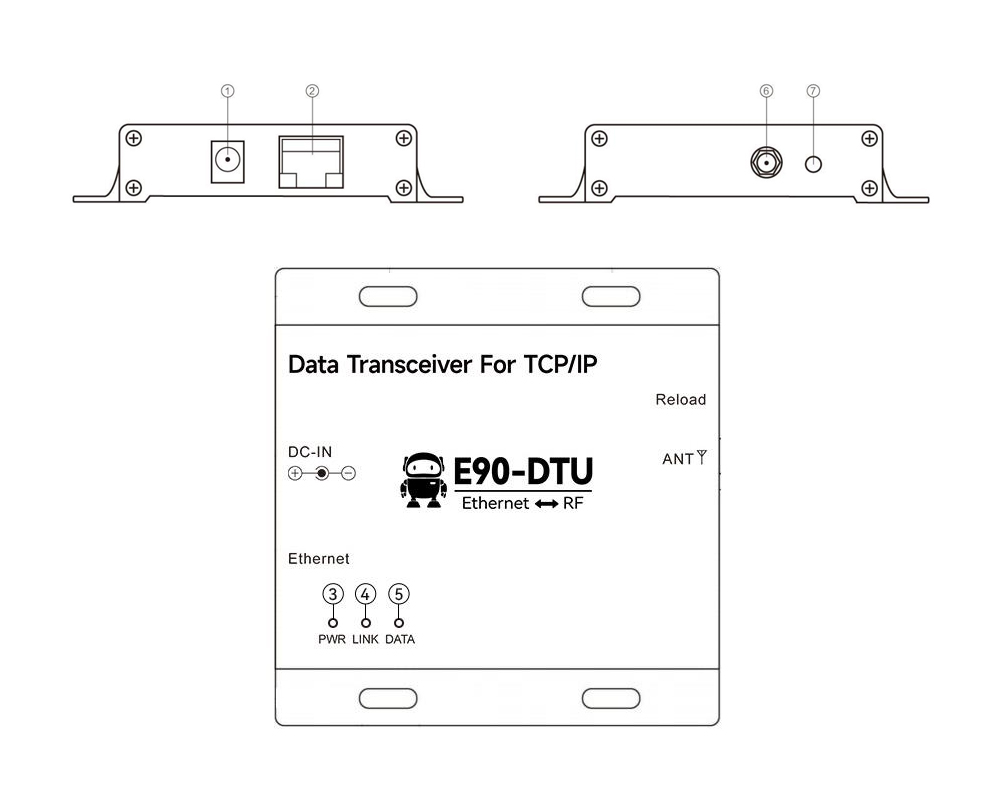

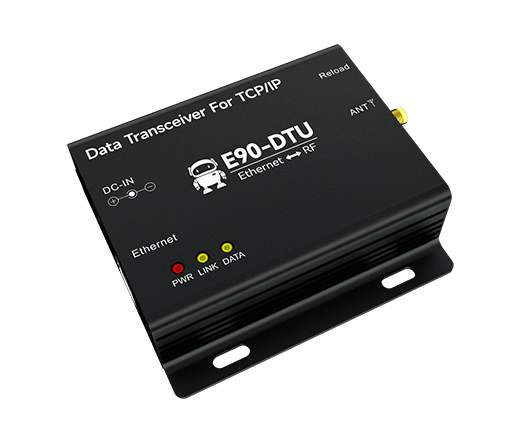

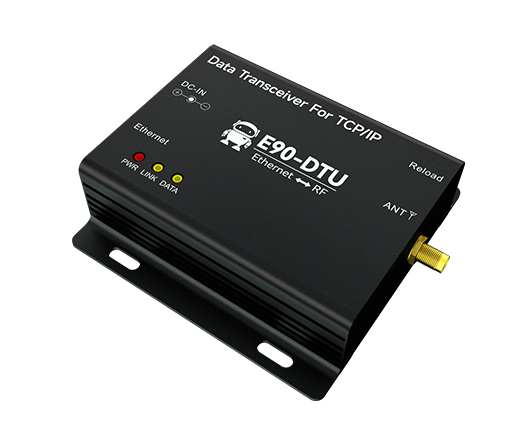

| 序號 | 標識名稱 | 功能說明 |

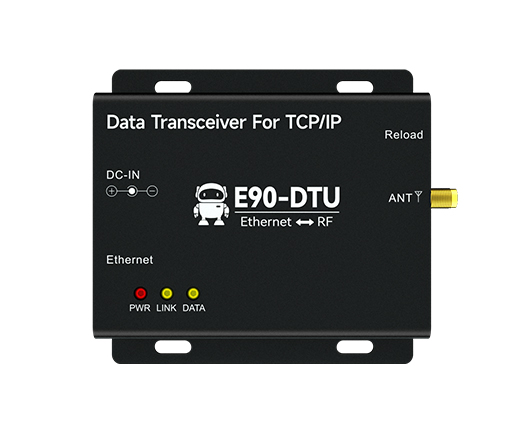

| 1 | DC_IN | 電源接口，8～28V DC 母座(內針直徑 2.0mm，孔徑 6.4mm) |
| 2 | Ethernet | 以太網接口，標準 RJ45 接口 |
| 3 | PWR | 電源指示燈，紅色，接通電源亮起 |
| 4 | LINK | 鏈路指示燈，綠色 a)熄滅：網線未連接或未連接服務器； b)閃爍：網線連接正常但是鏈路未連接（暫定 2Hz 方波）； c)常亮：網絡鏈路連接成功； |
| 5 | DATA | 串口收發指示燈，黃色，收到服務器下發數據或射頻模塊數據時閃爍 |
| 6 | ANT | SMA 天線接口（外螺、內孔） |
| 7 | Reload | 恢復到出廠設置按鈕 |
