接口類型：RS232/RS485
發射功率：27dBm
通信距離：7km
產品尺寸：82*62*25mm
產品重量：130±5g

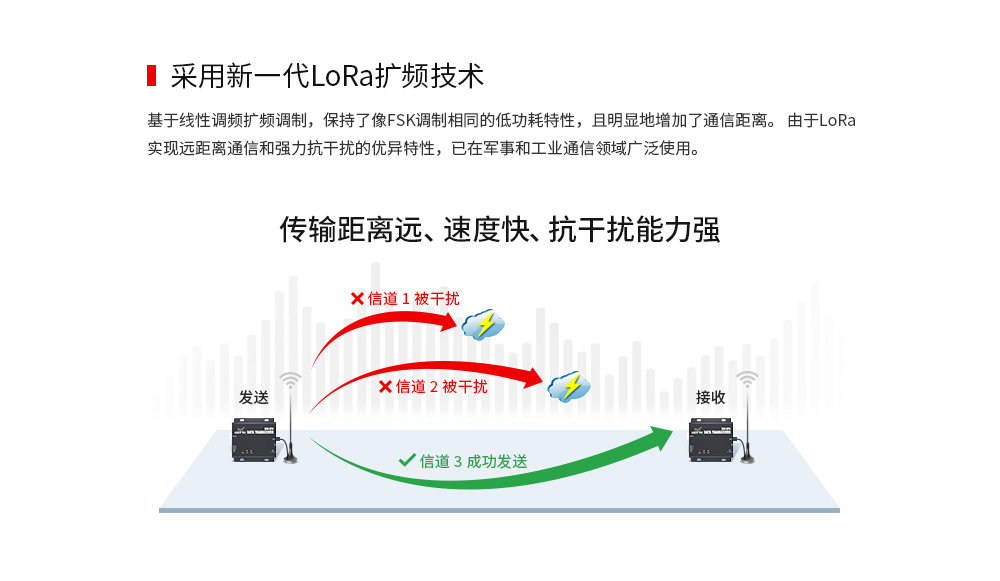

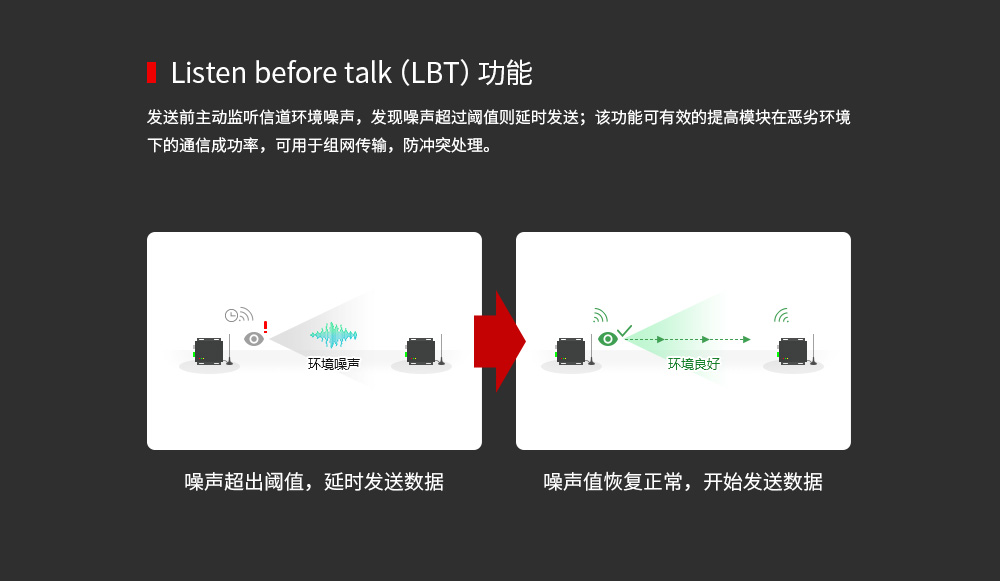

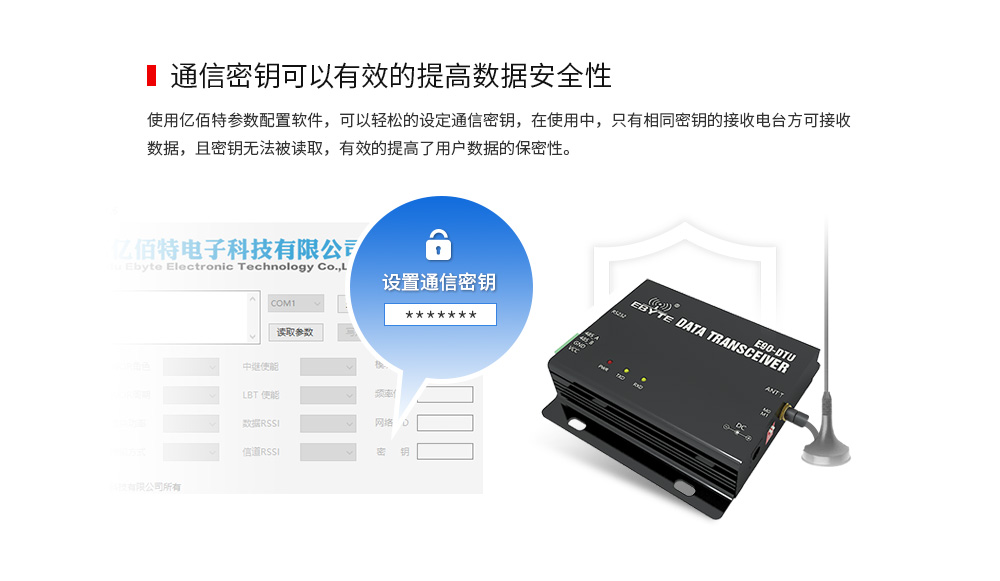

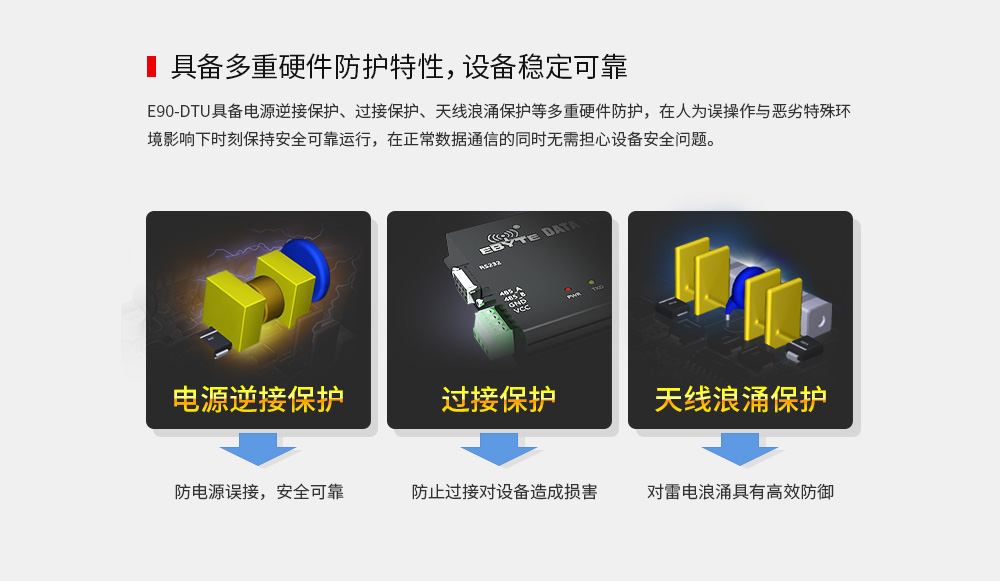

產品簡介： 采用 LoRa 調制技術，具有多種傳輸方式，默認2424MHz頻段，支持 8～28V 電壓輸入。LoRa 直序擴頻技術將帶來更遠的通訊距離，且具有功率密度集中，抗干擾能力強的優勢。模塊具有軟件 FEC 前向糾錯算法，其編碼效率較高，糾錯能力強，在突發干擾的情況下，能主動糾正被干擾的數據包，大大提高可靠性和傳輸距離。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2500MHz | - |

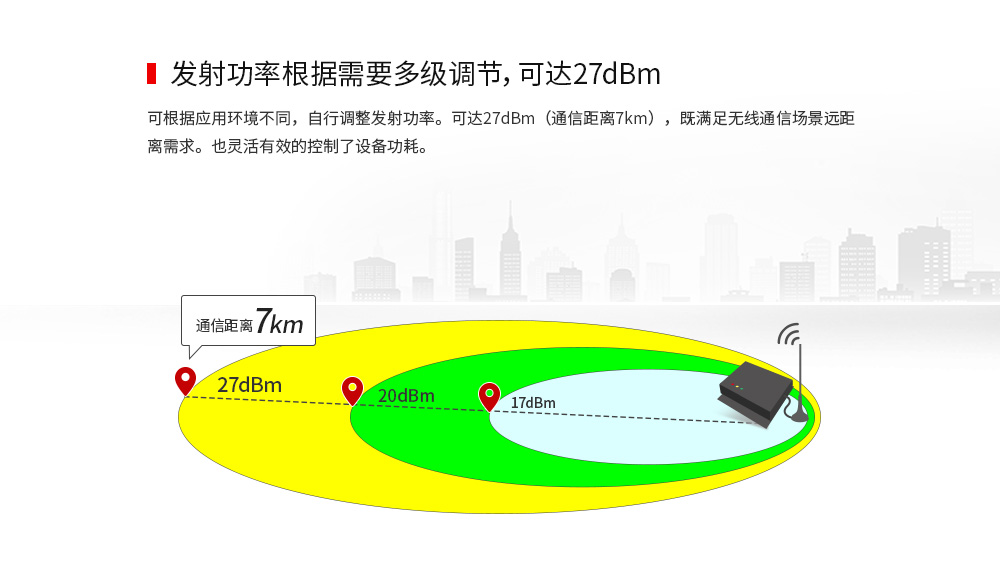

| 發射功率 | 27dBm | 約0.05W |
| 參考距離 | 7km | - |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 82 * 62 * 25mm | 不含SMA |
| 天線形式 | SMA-K | - |
| 通信接口 | RS232/RS485 | 標準DB9孔式/3.81接線端子 |
| 波特率 | 出廠默認 115200 | 波特率范圍 1200～115200 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |

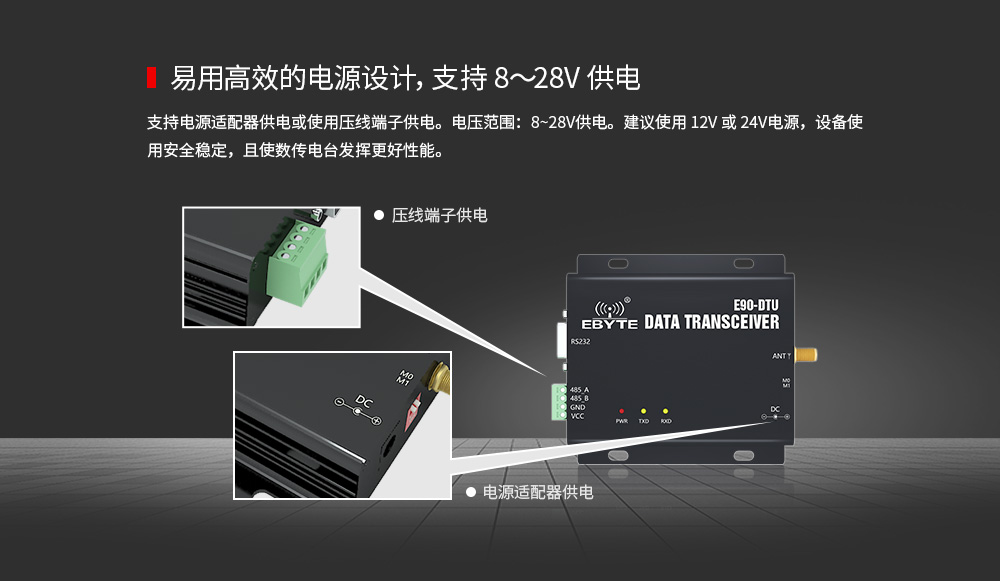

| 電壓范圍 | 8 | - | 28 | V | 建議使用 12V 或 24V |

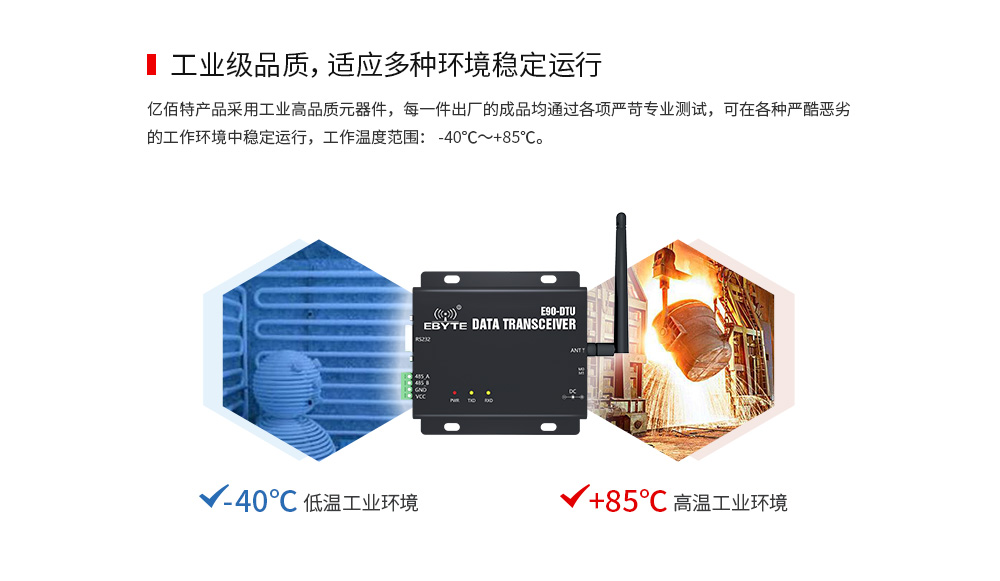

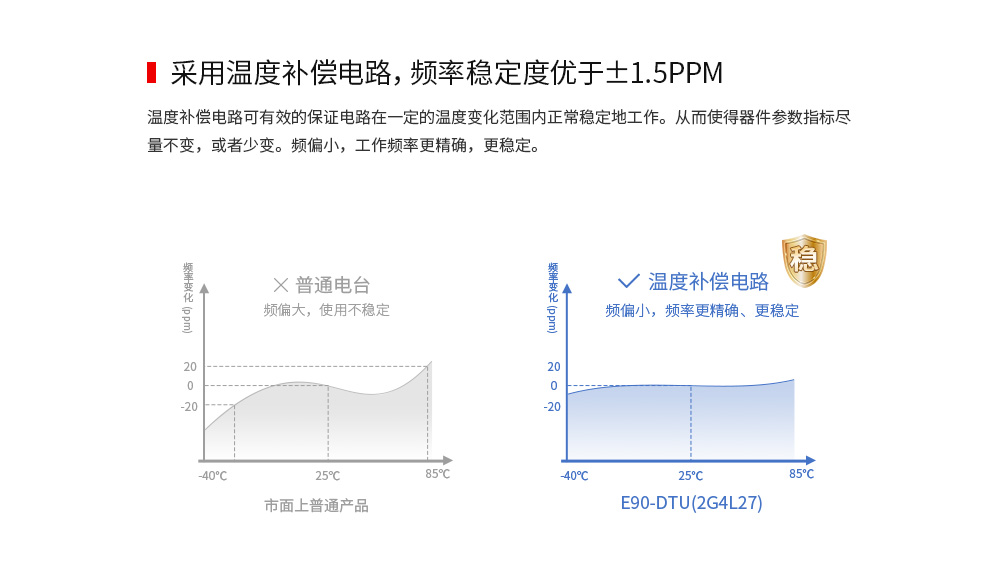

| 工作溫度 | -40 | - | +85 | ℃ | 滿足工業級使用需求 |

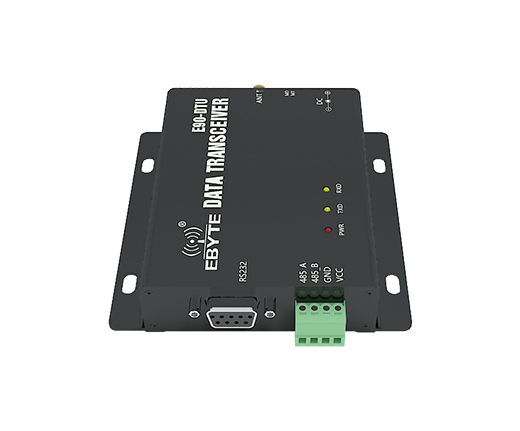

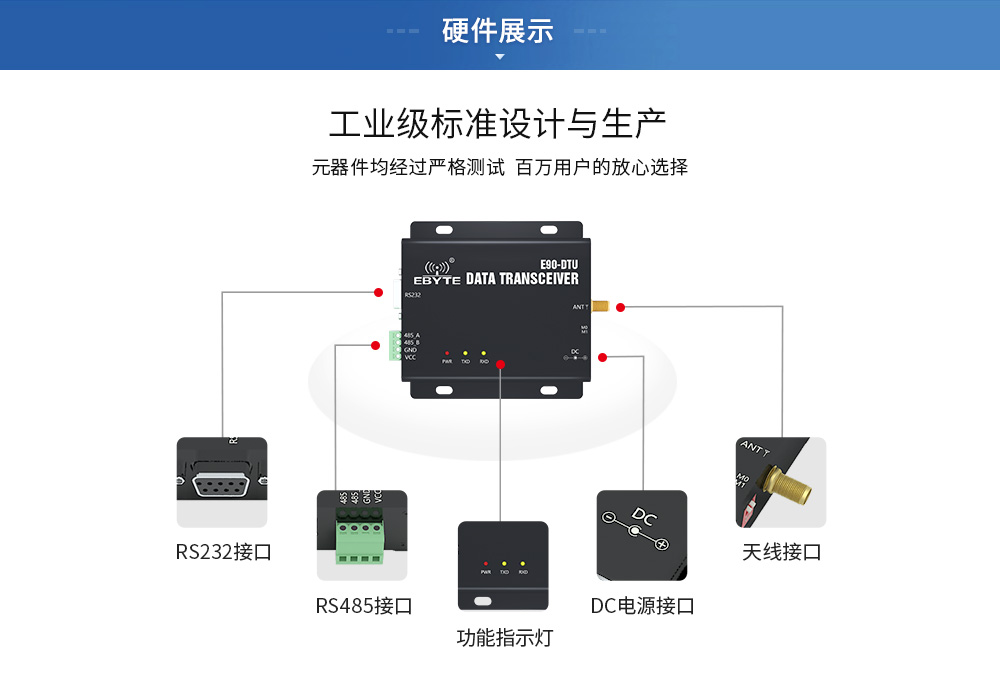

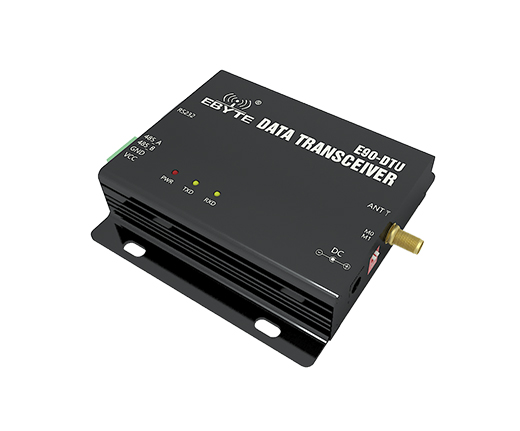

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9母型插座 | RS-232接口 | 標準RS-232接口 |
| 2 | 3.81接線端子 | RS-485、電源接口 | 標準RS-485接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 數據收發指示燈 | 黃色，連接成功常亮 |
| 5 | RXD-LED | 串口數據指示燈 | 黃色，數據收發時閃爍 |
| 6 | DC電源接口 | 電源接口 | 直插式圓孔，外徑 5.5mm，內徑 2.5mm |
| 7 | 撥碼開關 | 模式選擇 | M1=上撥,M0 任意時配置模式，M1=下?lián)?，M0 任意時透傳模式 |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
| 產品說明書 |
【用戶手冊】E90-DTU(2G4L27)_UserManual_CN_V1.1  |
| ??????【應用文檔】天線使用注意事項 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【驅動程序】PL2303 |
| 【參數配置】E90-DTU參數配置軟件 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E90-DTU系列數傳電臺CE認證  |
| 【FCC認證】E90-DTU系列數傳電臺FCC認證.pdf |
| 【SRRC認證】E90-DTU系列數傳電臺-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.tmall.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
