工作頻率：433MHz/470MHz
傳輸速率：2.4k～62.5kbps
發射功率：30dBm
通信距離：10km
產品尺寸：127*75*37mm
產品重量：225±5g

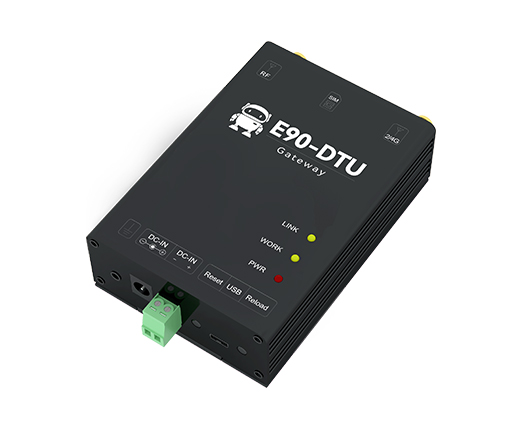

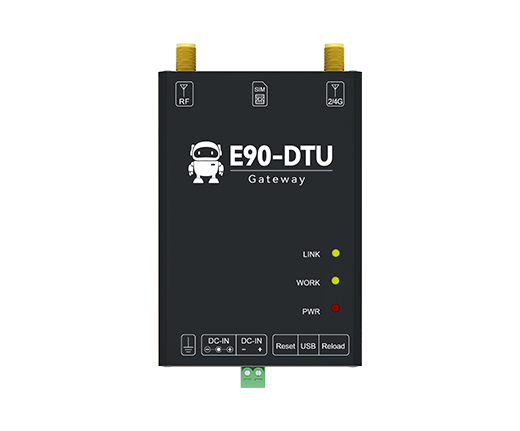

產品簡介：E90-DTU (400SL30-4G)-V2.0是一款無線射頻（LoRa）轉4G網絡服務器的4G無線數傳網關，實現了Sub-1G與4G網絡數據透明傳輸。Sub-1G無線射頻收發器采用基于SEMTECH公司SX1262射頻芯片，支持LoRa擴頻技術，模塊內置了功率放大器（PA）與低噪聲放大器（LNA），實測通信距離可達10km。
| 項目 | 說明 | |
| 頻段 | LTE-FDD：B1 / B3 / B5 / B8 | |
LTE-TDD：B34 / B38 / B39 / B40 / B41 | ||
| 基礎參數 | 工作電壓 | DC 8 ～ 28V |
| SIM 卡座 | 使用 Mini 抽屜式卡座 | |
| 尺寸 | 127×75×37 mm（L×W×H） | |
| 重量 | 225 ± 5 g | |
| 工作溫度 | -40 ～ +80℃、5%～95%RH（無凝露） | |
| 儲存溫度 | -40 ～ +85℃、5%～95%RH（無凝露） | |
| 串口 | 端口數 | 1 |
| 接口 | USB | |
| 網絡 | 鏈路數量 | 4 路 |
| 鏈路緩存 | 20K | |
| 協議 | TCP / UDP / MQTT / HTTP | |
| 心跳包 | IMEI / ICCID /CSQ/版本信息/自定義數據 | |
| 注冊包 | IMEI / ICCID /CSQ/版本信息/自定義數據 | |
| 配置 | 串口 | 配置工具 |
| 高級功能 | 邊緣采集 | 20 路 |

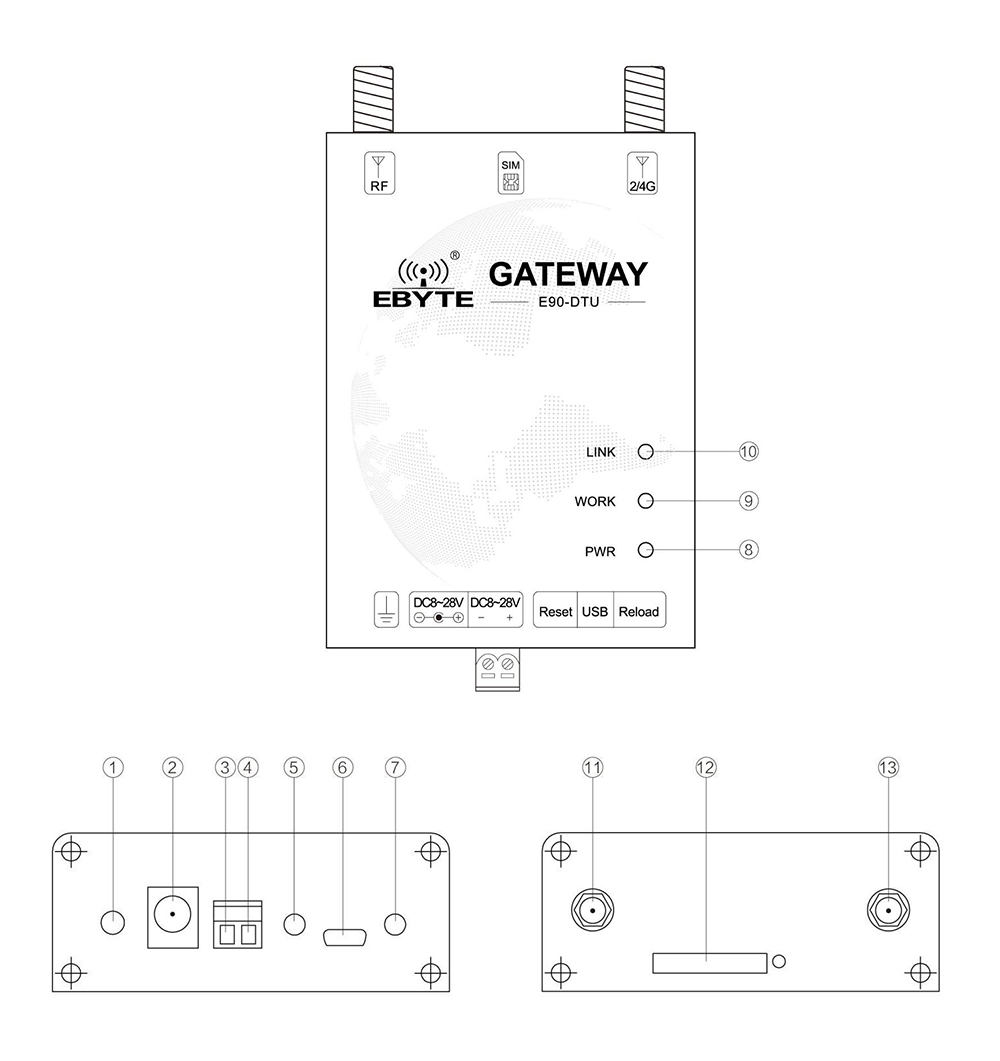

| 序號 | 名稱 | 功能 | 說明 |
| 1 | 接地螺絲 | 與大地連接 | 建議通過接地螺絲將殼體與大地連接 |
| 2 | DC_IN | 電源輸入 | 電源供電范圍 8~28V，建議 12V/24V |
| 3 | DC_IN | 電源輸入 | 電源供電范圍 8~28V，建議 12V/24V |
| 4 | Reset | 系統復位按鍵 | 短按進行復位 |
| 5 | USB | 參數配置接口 | |
| 6 | Reload | 恢復出廠設置 | 需長按 10s 生效 |
| 7 | PWR | 電源指示燈 | 電源接通：紅燈常亮。電源斷開：紅燈熄滅。 |
| 8 | WORK | 數據收發指示燈 | 有數據發送：黃燈閃爍。無數據發送：黃燈熄滅。 |
| 9 | LINK | 數據鏈路指示燈 | 服務器連接成功：黃燈常亮。無服務器連接：黃燈熄滅。 |
| 10 | 2/4G | 天線接口 | 2/4G 天線接口,天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 11 | SIM | SIM 卡插槽 | Mini 抽屜式卡座 |
| 12 | RF | 天線接口 | RF天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
