芯片方案：BS21
通信接口：UART
通信距離：270m
產品尺寸：25.5*18mm

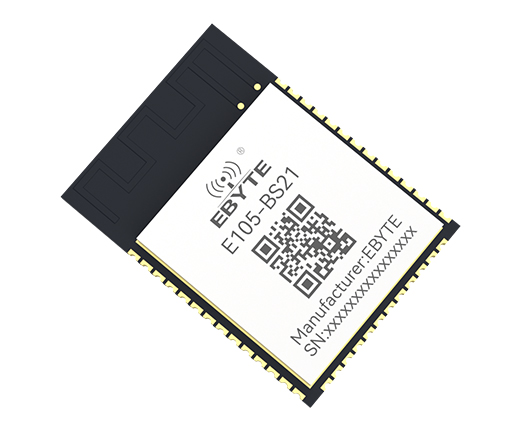

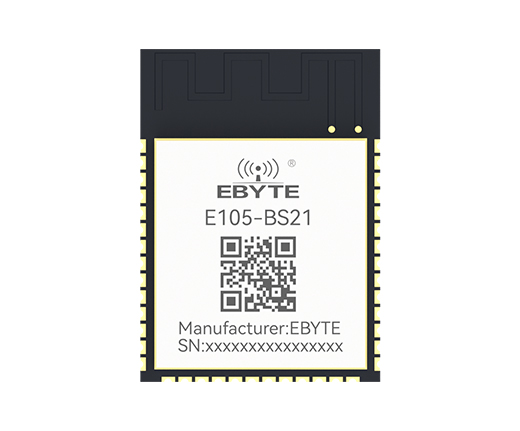

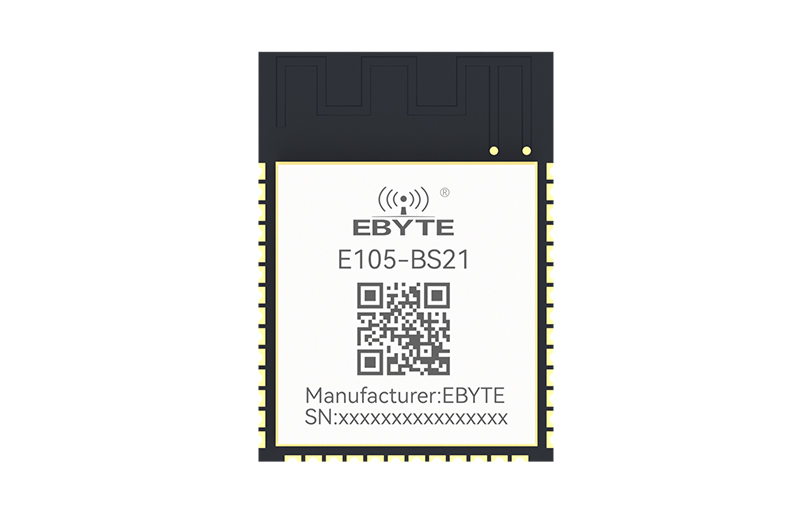

產品簡介：E105-BS21模塊是基于星閃協議1.0版本、PCB天線接口的串口轉SLE（SparkLink Low Energy）星閃模塊，具有體積小、功耗低、傳輸距離遠、傳輸速度快、抗干擾能力強、低延時等特點，工作在2.4GHz頻段，最大射頻發射功率為6dBm。該SLE星閃模塊使用通用的AT指令，操作簡單快捷。模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。
| 主要參數 | 性能描述 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 1.8 | 3.3 | 3.6 | ||
| 電源電壓（V） | - | - | 3.9 | ||
| 通信電平（V） | - | 3.3 | - | 使用 5V 電平有風險燒毀 | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 2402 | - | 2480 | 支持 ISM 頻段 | |
| 發射功率（dBm） | -28 | 0 | 6 | - | |
| 功耗 | 發射電流（mA） | - | 12.5 | - | 峰值瞬態電流@6dBm |
| - | 5.3 | - | 峰值瞬態電流@0dBm | ||
| 接收電流（mA） | - | 2.5 | - | - | |
| 休眠電流(uA) | - | 6 | - | - | |
| 接收靈敏度（dBm） | - | -90.6 | - | 4 Mbit/s 幀類型 1 | |
| 通信距離 | - | 270 | - | 晴朗空曠環境，高度 1 米，@6dBm,空速 4Mbps | |

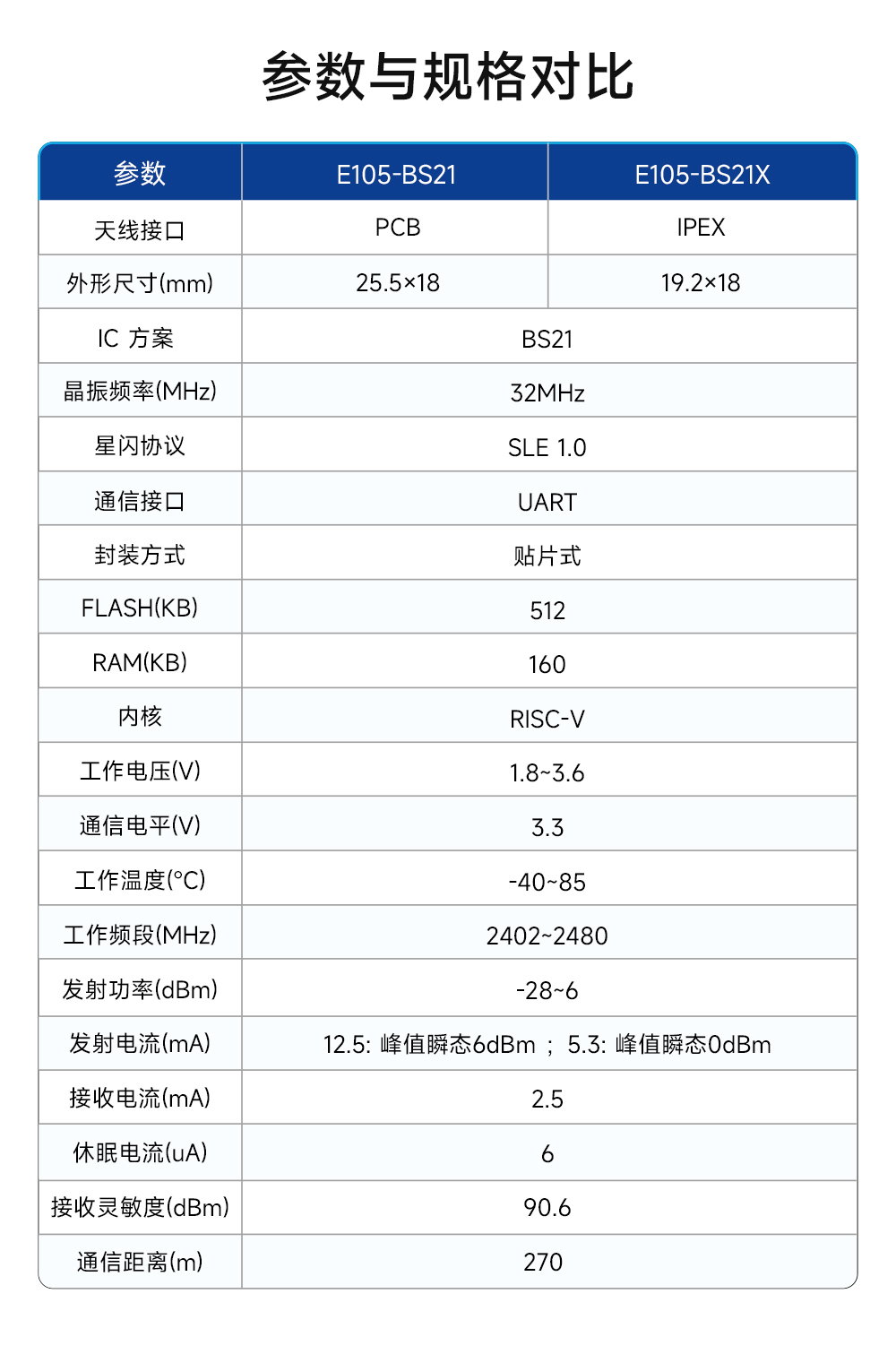

| 主要參數 | 描述 | 備注 |
| IC 方案 | BS21 | - |
| 晶振頻率 | 32MHz | - |
| 星閃協議 | SLE 1.0 | - |
| 通信接口 | UART | - |
| 封裝方式 | 貼片式 | - |
| FLASH | 512KB | - |
| RAM | 160KB | - |
| 內核 | RISC-V | - |

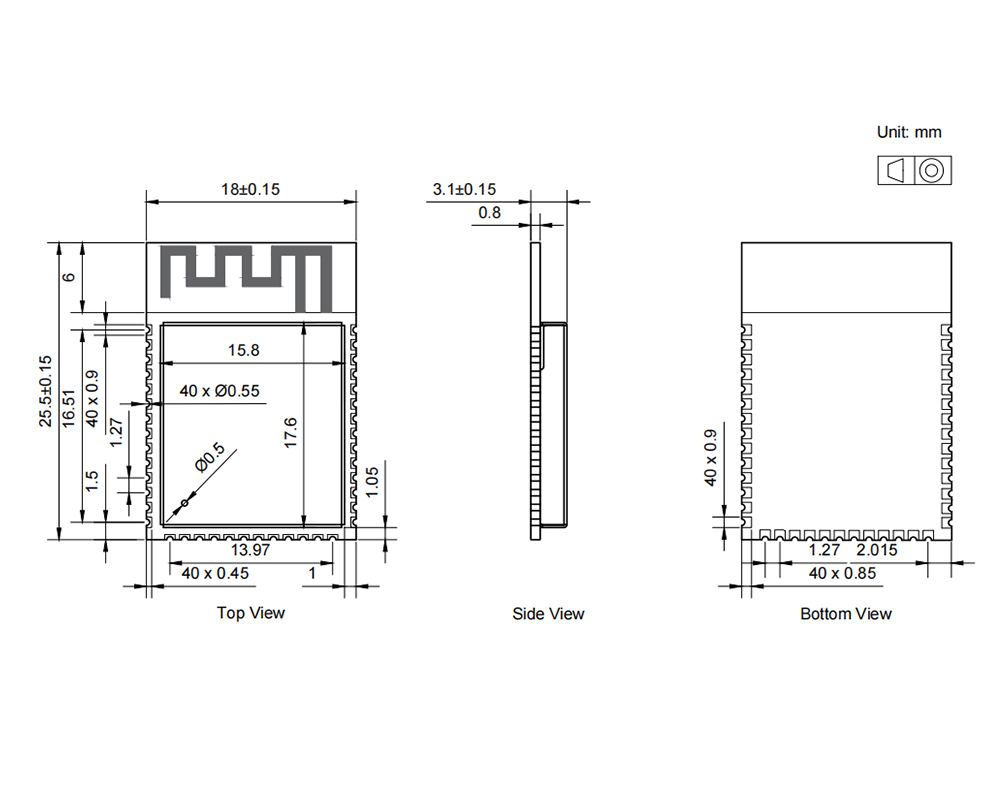

| 外形尺寸（IPEX） | 19.2*18mm | 對應 E105-BS21X 模塊，公差范圍±0.2mm |
| 外形尺寸（PCB） | 25.5*18mm | 對應 E105-BS21 模塊，公差范圍±0.2mm |
| 天線接口 | IPEX | 等效阻抗約 50Ω，對應 E105-BS21X 模塊 |
| 天線接口 | PCB | 等效阻抗約 50Ω，對應 E105-BS21 模塊 |

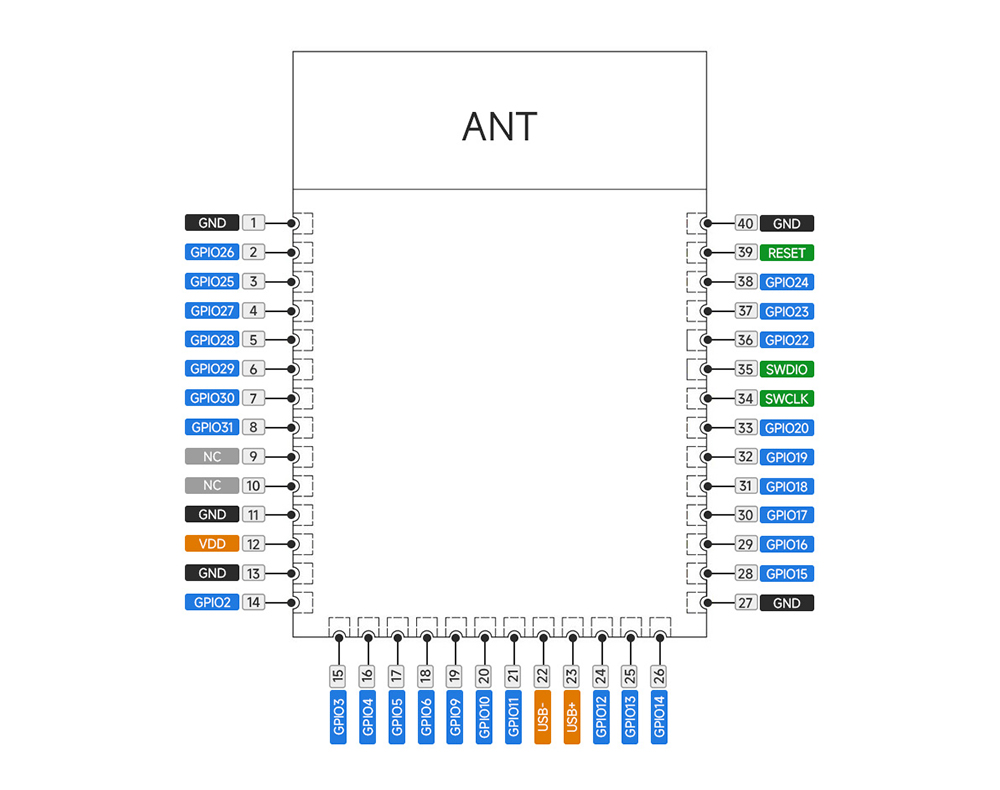

| 引腳序號 | 名稱 | 功能 | 備注 |
| 1 | GND | 模塊 GND | |
| 2 | GPIO26 | I/0 | 通用 IO 口 |
| 3 | GPIO25 | I/0 | 通用 IO 口 |
| 4 | GPIO27 | I/0 | 通用 IO 口 |
| 5 | GPIO28 | I/0 | 通用 IO 口 |
| 6 | GPIO29 | I/0 | 通用 IO 口 |
| 7 | GPIO30 | I/0 | 通用 IO 口 |
| 8 | GPIO31 | I/0 | 通用 IO 口 |
| 9 | NC | ||
| 10 | NC | ||
| 11 | GND | 模塊 GND | |
| 12 | VDD | 電源輸入 1.8V~3.6V | |
| 13 | GND | 模塊 GND | |
| 14 | GPIO2 | I/0 | 通用 IO 口 |
| 15 | GPIO3 | I/0 | 通用 IO 口 |
| 16 | GPIO4 | I/0 | 通用 IO 口 |
| 17 | GPIO5 | I/0 | 通用 IO 口 |
| 18 | GPIO6 | I/0 | 通用 IO 口 |
| 19 | GPIO9 | I/0 | 通用 IO 口 |
| 20 | GPIO10 | I/0 | 通用 IO 口 |
| 21 | GPIO11 | I/0 | 通用 IO 口 |
| 22 | USB- | USB 負極 | |
| 23 | USB+ | USB 正極 | |
| 24 | GPIO12 | I/0 | 通用 IO 口 |
| 25 | GPIO13 | I/0 | 通用 IO 口 |
| 26 | GPIO14 | I/0 | 通用 IO 口 |
| 27 | GND | 模塊 GND | |
| 28 | GPIO15 | I/0 | 通用 IO 口 |
| 29 | GPIO16 | I/0 | 通用 IO 口 |
| 30 | GPIO17 | I/0 | 通用 IO 口 |
| 31 | GPIO18 | I/0 | 通用 IO 口 |
| 32 | GPIO19 | I/0 | 通訊串口 RXD |
| 33 | GPIO20 | I/0 | 通訊串口 TXD |
| 34 | SWCLK | 調試引腳 | |
| 35 | SWDIO | 調試引腳 | |
| 36 | GPIO22 | I/0 | 通用 IO 口 |
| 37 | GPIO23 | I/0 | 通用 IO 口 |
| 38 | GPIO24 | I/0 | 通用 IO 口 |
| 39 | RESET | I | 復位引腳，不可懸空，拉低 10ms 復位，可用于深度休眠喚醒 |
| 40 | GND | 模塊 GND |
| 產品說明書 |
【用戶手冊】E105-BS21_UserManual_CN  |
| 開發測試 |
| 【封裝文件】E105-BS21 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 通信協議 | 天線形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|

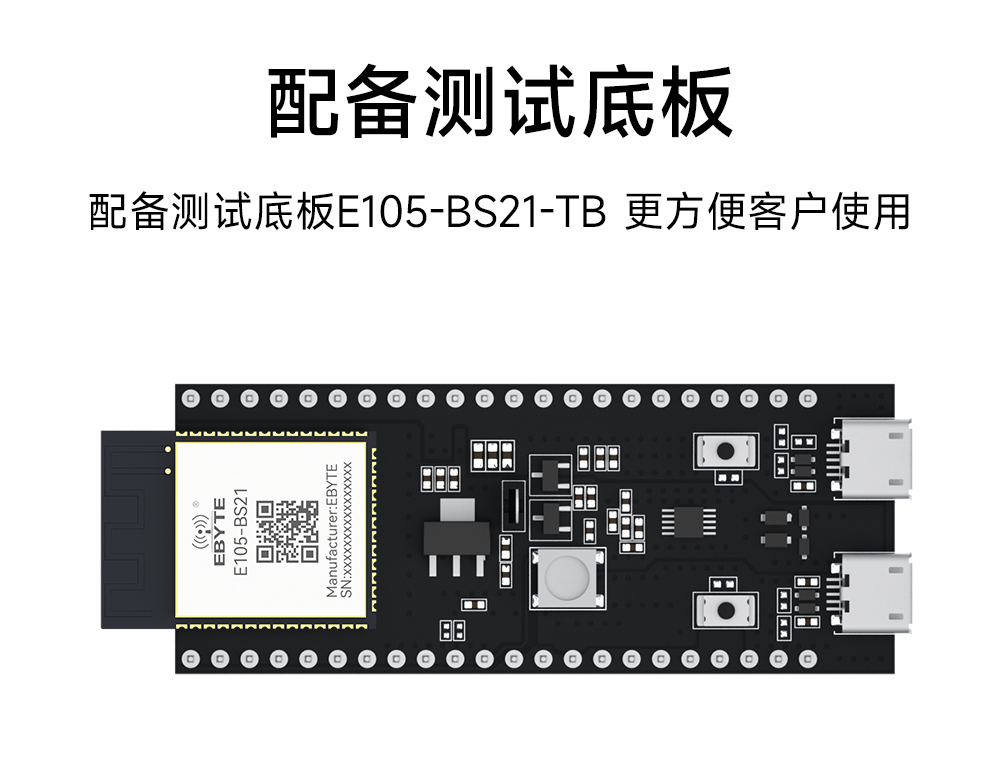

| E105-BS21-TB | USB | - | - | - | - | - | - | 62.74*25.4 | E105-BS21系列星閃模塊開發測試板 | ||
| E105-BS21X | UART | BS21 | 2.4G | 0 | 0.27 | SLE 1.0 | IPEX | 19.2*18 | 高性能星閃SLE模塊 | ||
| E105-BS21 | UART | BS21 | 2.4G | 0 | 0.27 | SLE 1.0 | PCB | 25.5*18 | 高性能星閃SLE模塊 |
