接口類型：UART
發射功率：20dBm
通信距離：1.0km
產品尺寸：26*16mm

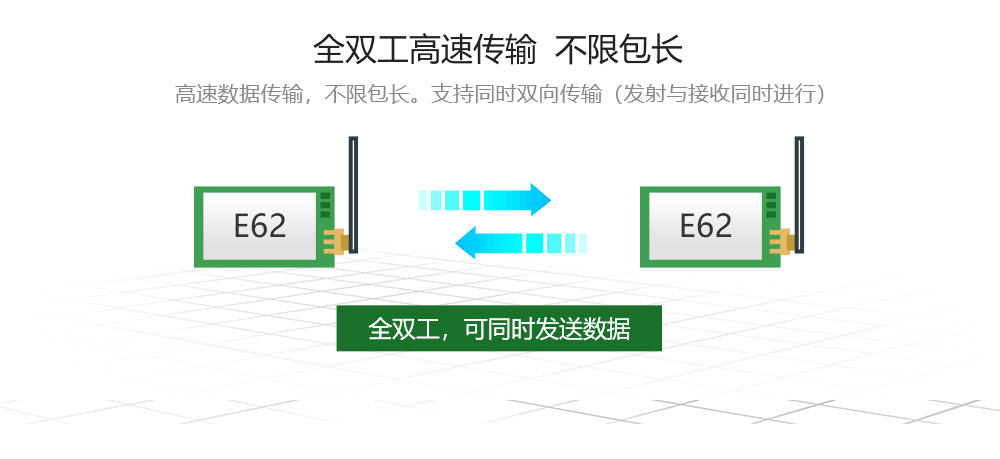

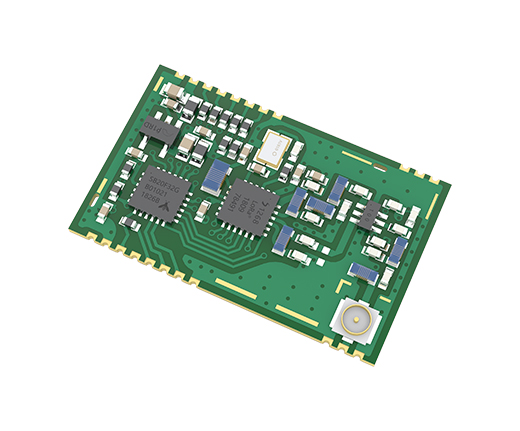

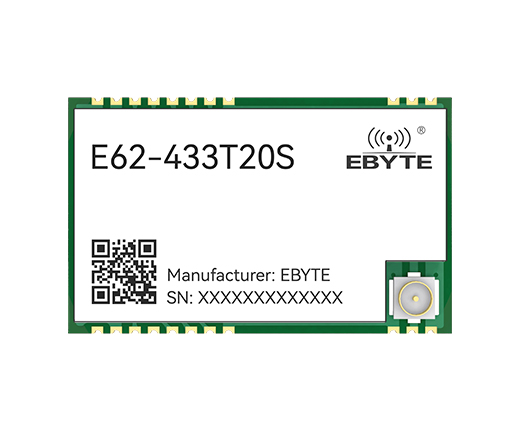

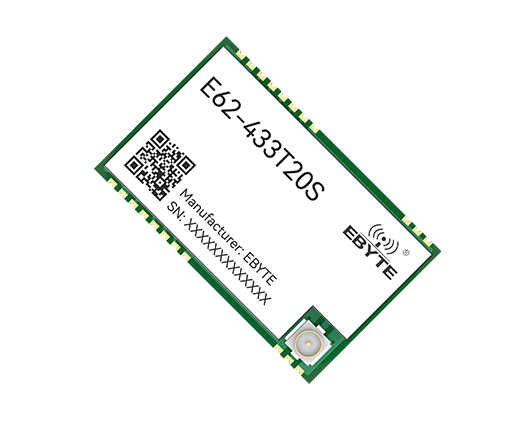

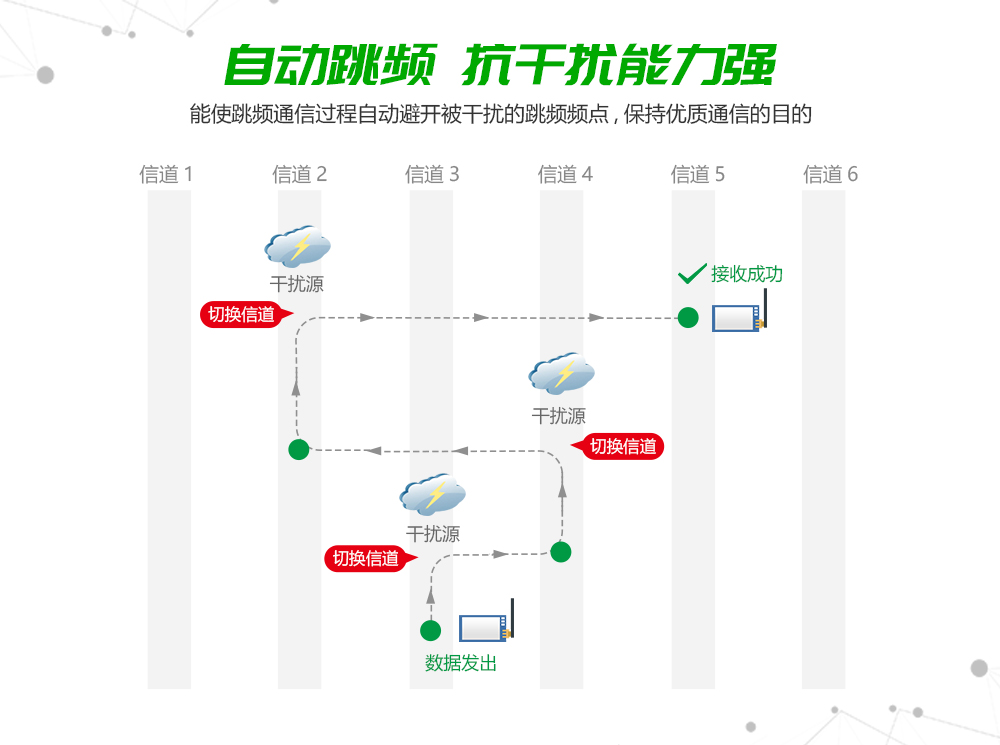

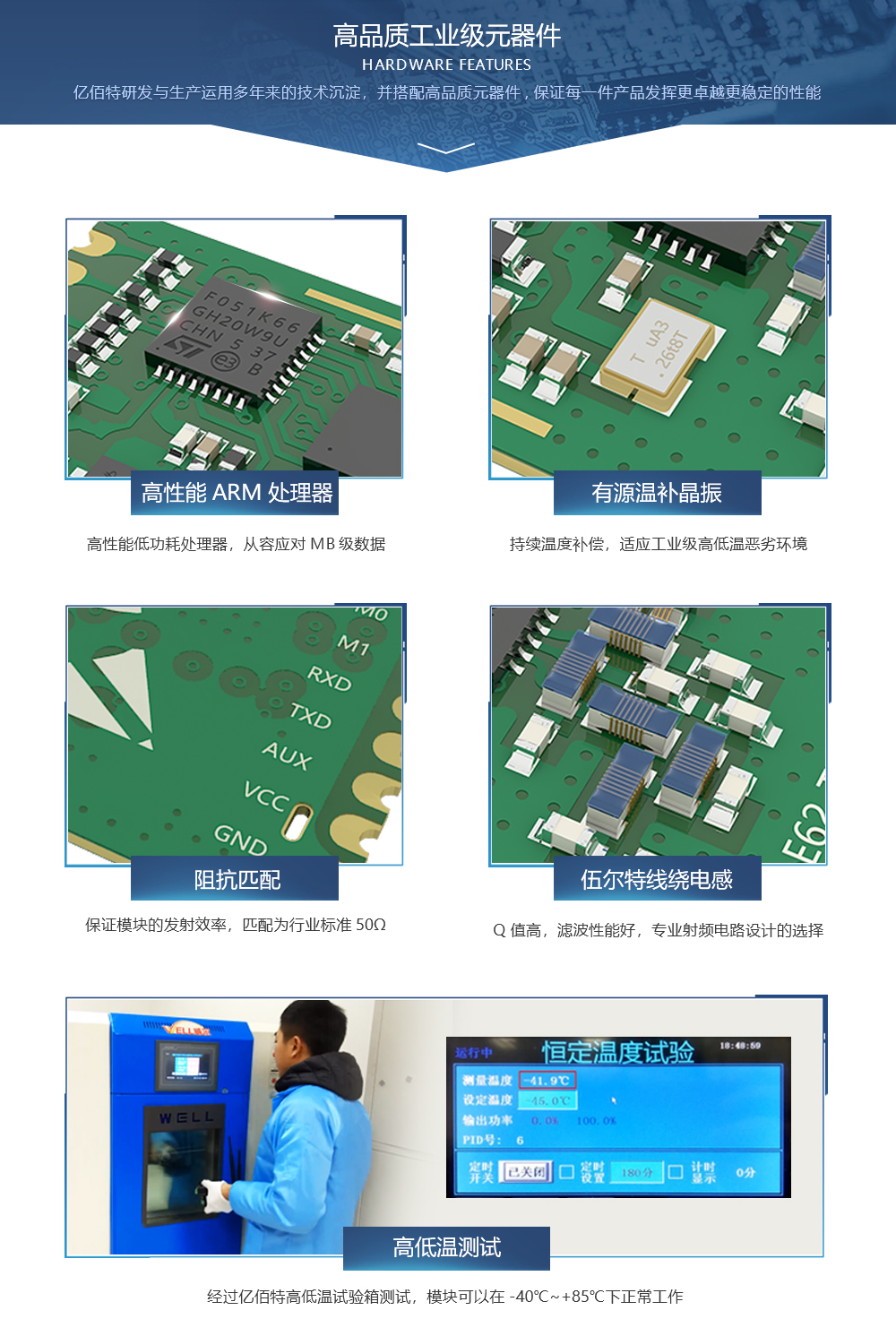

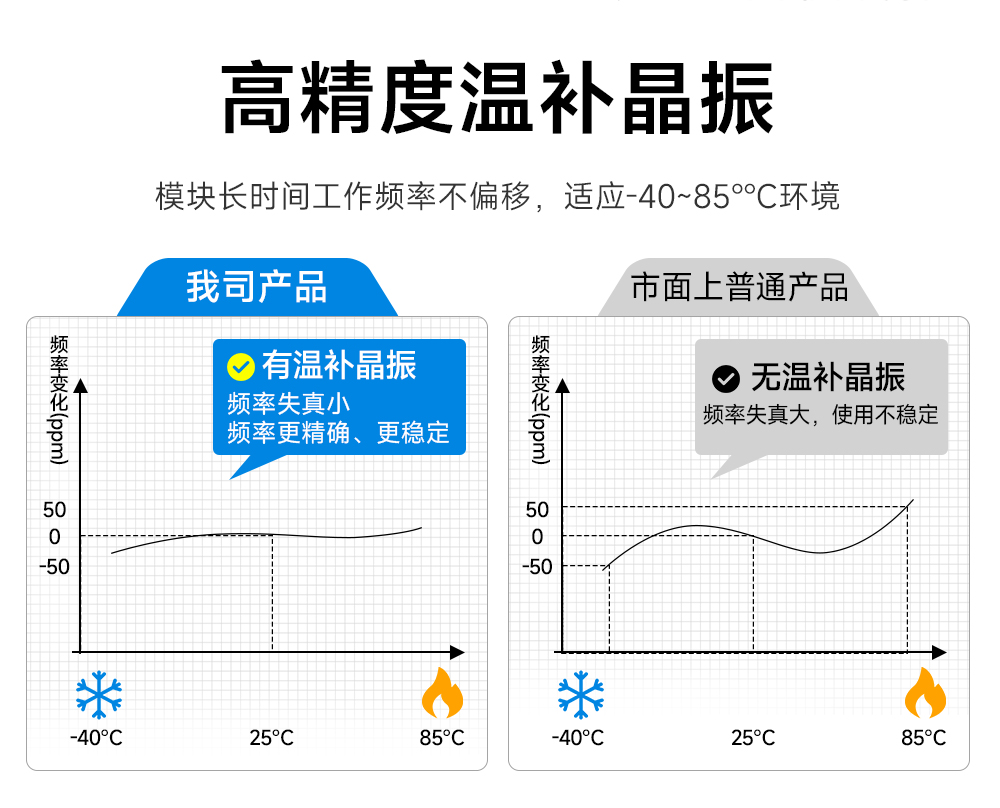

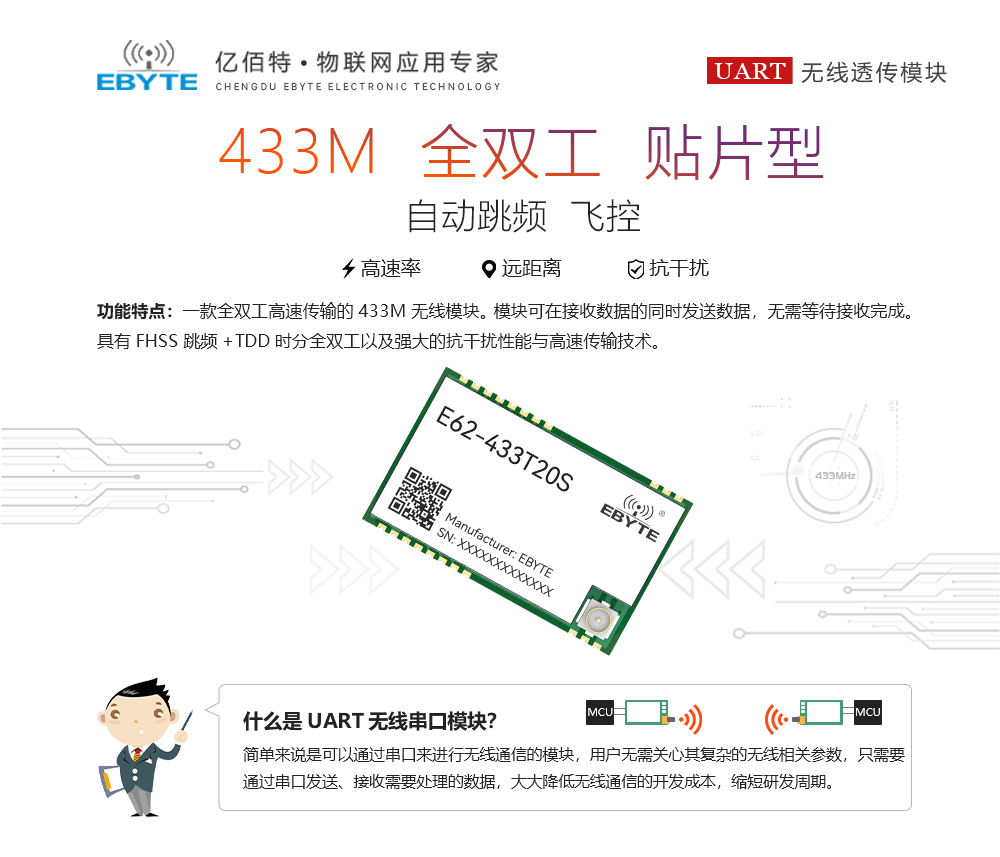

產品簡介：E62-433T20S是“點對點”傳輸、UART接口的全雙工無線數傳模塊，透明傳輸方式，工作在425~450.5MHz頻段（默認433 MHz），發射功率100mW，全雙工，TTL電平輸出，兼容3.3V與5V的IO口電壓，使用串口進行數據收發，降低了無線應用的門檻。模塊具有跳頻擴頻功能（FHSS），模塊在數傳過程中收發雙方會根據跳頻算法自動在多至52個頻點中同步跳變（用戶可自定義調頻數量和序列），大大提高模塊的抗干擾性，該433M跳頻技術在業界處于領先地位。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 5.2 | 超過5.2V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2.3 | 5 | 5.5 | ≥3.3V 可保證輸出功率 | |
| 通信電平（V） | 3.3 | 使用5V TTL 有風險燒毀 | |||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 425 | - | 450.5 | 支持ISM 頻段 | |
| 功耗 | 發射電流（mA） | 104 | 瞬時功耗 | ||
| 接收電流（mA） | 33 | ||||
| 休眠電流（μA） | - | 軟件關斷 | |||
| 最大發射功率（dBm） | 19.6 | 20 | 21.4 | ||
| 接收靈敏度（dBm） | -105 | -106 | -107 | 空中速率為64 kbps | |
| 空中速率 | 16k | 64k | 128k | 用戶編程控制 | |
| 主要參數 | 描述 | 備注 |

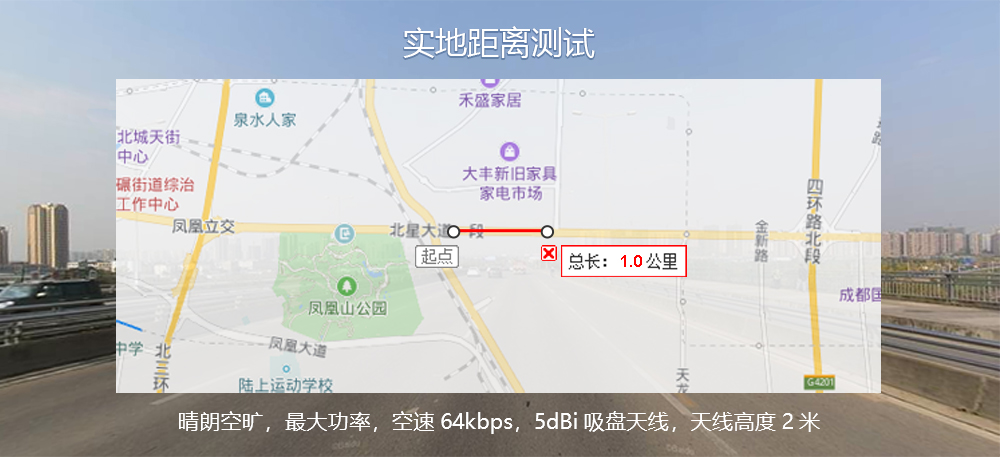

| 參考距離 | 1000m | 晴朗空曠環境，天線增益5dBi，天線高度2.5米，空中速率64kbps |
| 發送緩存 | 1024 Byte | 內部自動根據時分邏輯分包 |
| 接收緩存 | 2048 Byte | 超大緩存 |
| 調制方式 | GFSK | |
| 通信接口 | UART串口 | TTL電平 |
| 封裝方式 | 貼片式 | |

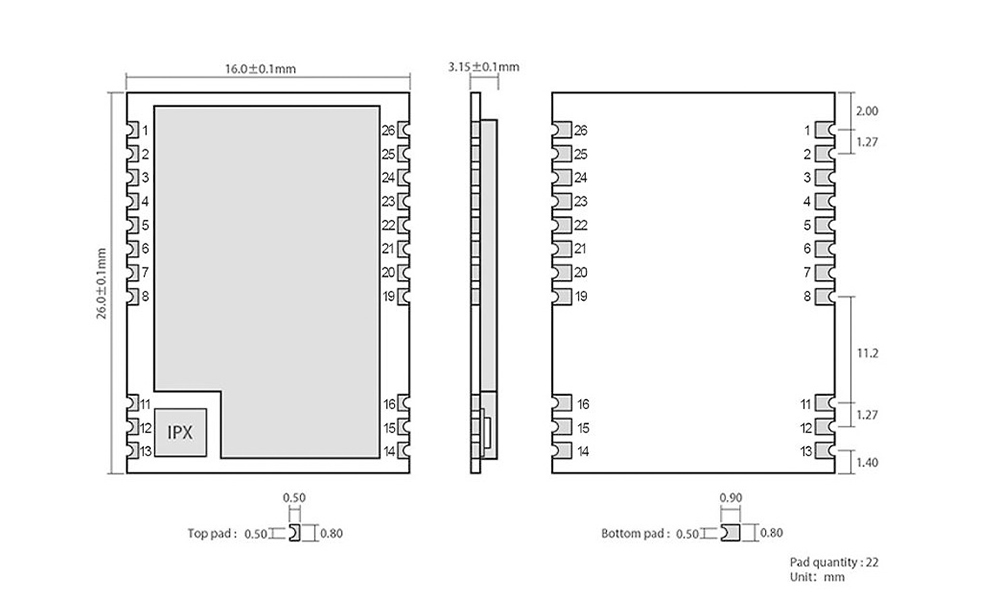

| 外形尺寸 | 26 * 16 mm | |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約50Ω |
| 產品凈重 | 1.95g | ±0.05g |

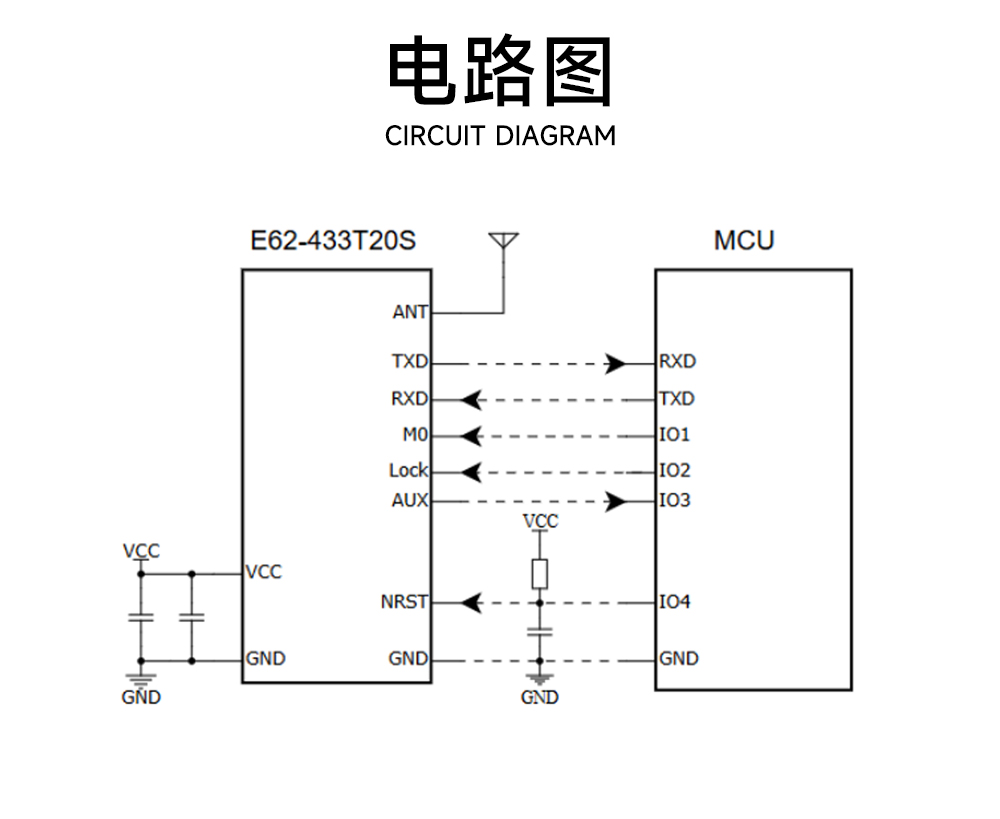

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | RESET | 輸入 | 模塊復位引腳，3.3V. |
| 2 | GND | - | 模塊地線 |
| 3 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 4 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 5 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 6 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 7 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 8 | GND | - | 模塊地線 |
| 11 | GND | - | 模塊地線 |
| 12 | ANT | 輸出 | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 13 | GND | - | 模塊地線 |
| 14 | GND | - | 模塊地線 |
| 15 | GND | - | 模塊地線 |
| 16 | GND | - | 模塊地線 |
| 19 | GND | - | 模塊地線 |

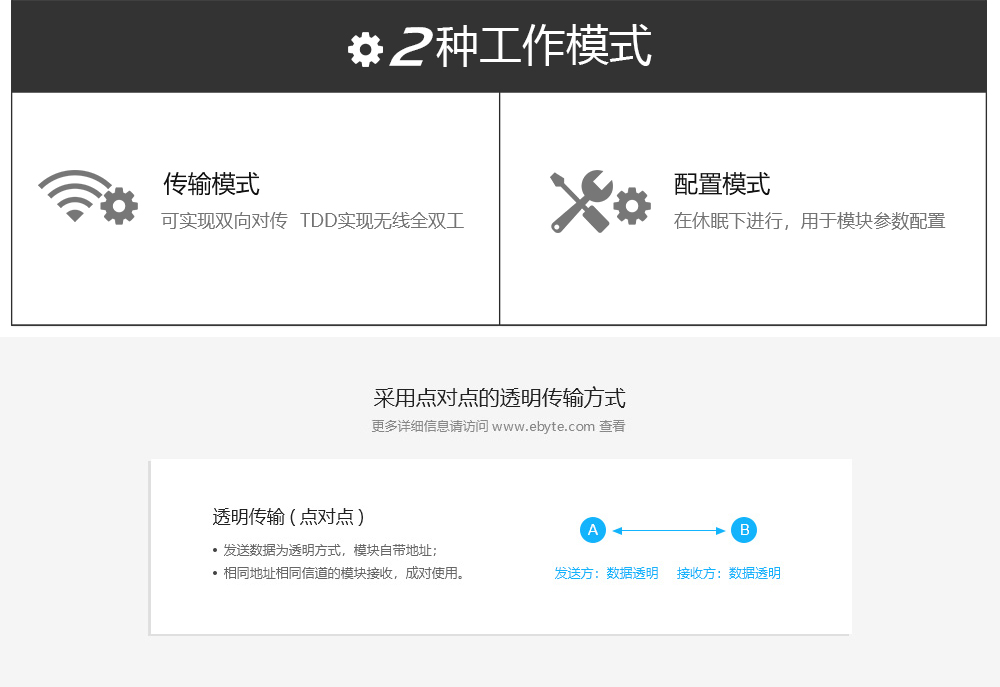

| 20 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的2種工作模式（不可懸空，如不使用可接地） |
| 21 | Lock | 輸出 | 模塊同步指示，高電平表示通信雙方已同步，可以進行數據傳輸；低電平表示雙方未同步，此時傳輸數據會導致數據丟失。 |
| 22 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 23 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸出引腳； |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 26 | GND | - | 模塊地線 |
