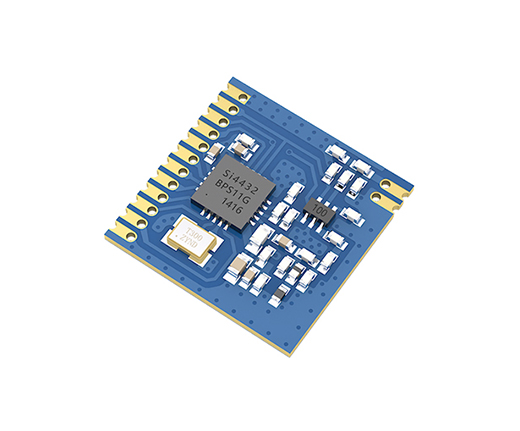

芯片方案：SI4432
工作頻率：425~525MHz
發射功率：20dBm
通信距離：1.6km
通信接口：SPI
產品重量：1.4±0.1g
產品簡介：采用Silicon Labs公司的SI4432射頻芯片，芯片內置天線多樣化和支持跳頻，具有優越的抗干擾性能，同時，其內部還具有額外的功能。如：自動喚醒定時器，低電池電量檢測器，64字節發射/接收，自動數據包處理，集成溫度傳感器，模擬數字轉化器，上電復位等等。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~525 MHz | 出廠默認 433MHz（30MHz晶振） |
| 發射功率 | 20 dBm | 最大功率（約100mW） |
| 接收靈敏度 | -121 dBm | 空速 1.2kbps |
| 空中速率 | 0.123k~256kbps | 出廠默認 1.2kbps |
| 實測距離 | 1600米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速1.2kbps |
| 硬件參數 | 參數值 | 備注 |

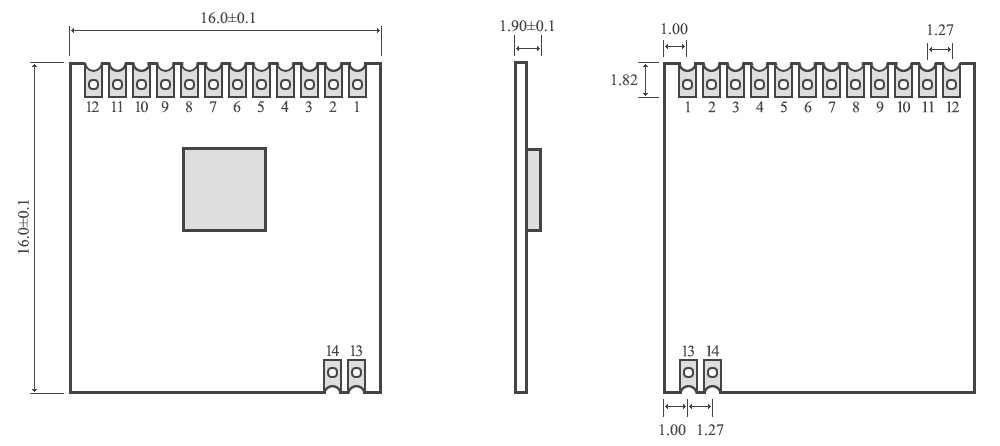

| 尺寸大小 | 16 * 16 mm | |
| 天線形式 | 郵票孔 | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.8 | 3.3 | 3.6 | V | |
| 通信電平 | 1.8 | 3.3 | 3.6 | V | |

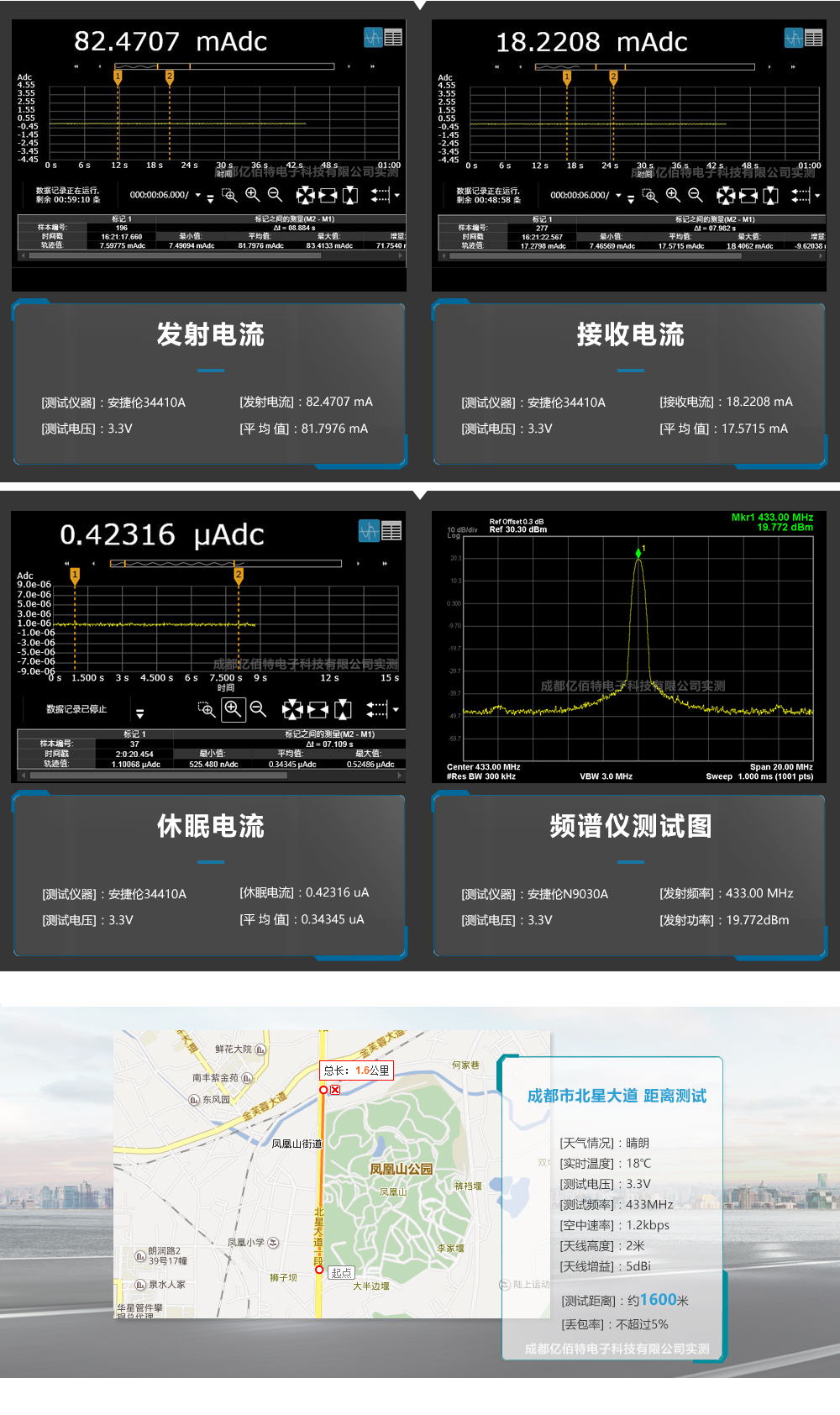

| 發射電流 | 78 | 83 | 91 | mA | 20dBm（100mW） |
| 接收電流 | 14.7 | 18.5 | 20.0 | mA | |
| 休眠電流 | 0.4 | 0.5 | 0.6 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

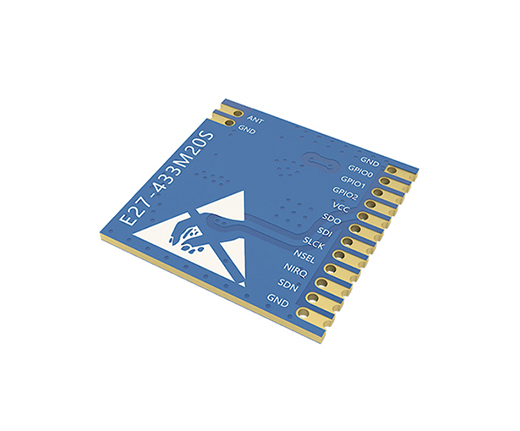

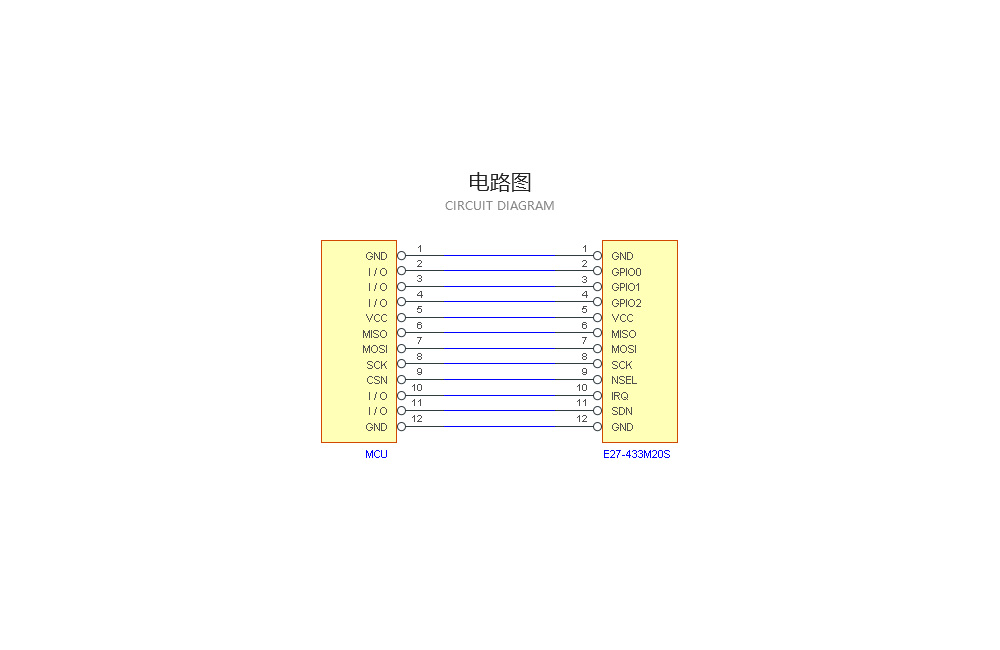

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GPIO0 | 輸入/輸出 | 可配置通用 GPIO 口（詳見 SI4432 手冊） |
| 3 | GPIO1 | 輸入/輸出 | 可配置通用 GPIO 口（詳見 SI4432 手冊） |
| 4 | GPIO2 | 輸入/輸出 | 可配置通用 GPIO 口（詳見 SI4432 手冊） |
| 5 | VCC | 輸入/輸出 | 電源，必須在1.8V~3.6V之間 |
| 6 | SDO | 輸出 | 模塊 SPI 數據輸出引腳 |
| 7 | SDI | 輸入 | 模塊 SPI 數據輸入引腳 |
| 8 | SLCK | 輸入 | 模塊 SPI 時鐘引腳 |
| 9 | NSEL | 輸出 | 模塊片選引腳 |
| 10 | IRQ | 輸出 | 模塊中斷引腳 |
| 11 | SDN | - | 模塊使能控制引腳，工作時為低電平（詳見 SI4432 手冊） |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | ANT | - | 天線 |
| 14 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E27-433M20S_Usermanual_CN  |
| 開發測試 |
| 【通信例程】Demo_Ebyte |
| 【封裝文件】Pcb_E27 (433M20S) |
| 【芯片資料】SI4432 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：標稱的1600米是彈簧天線測試出的值嗎？用彈簧天線測試只有30米，是什么原因呢? |
| 答：我們的測試不是使用彈簧天線測試的，用的是吸盤天線測試的，您描述中是使用的天線的參數。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E27-433M20S | SPI | SI4432 | 433M | 20 | 1.6 | 0.123k~256k | 貼片 | 16 * 16 | 體積小，抗干擾能力強 |
