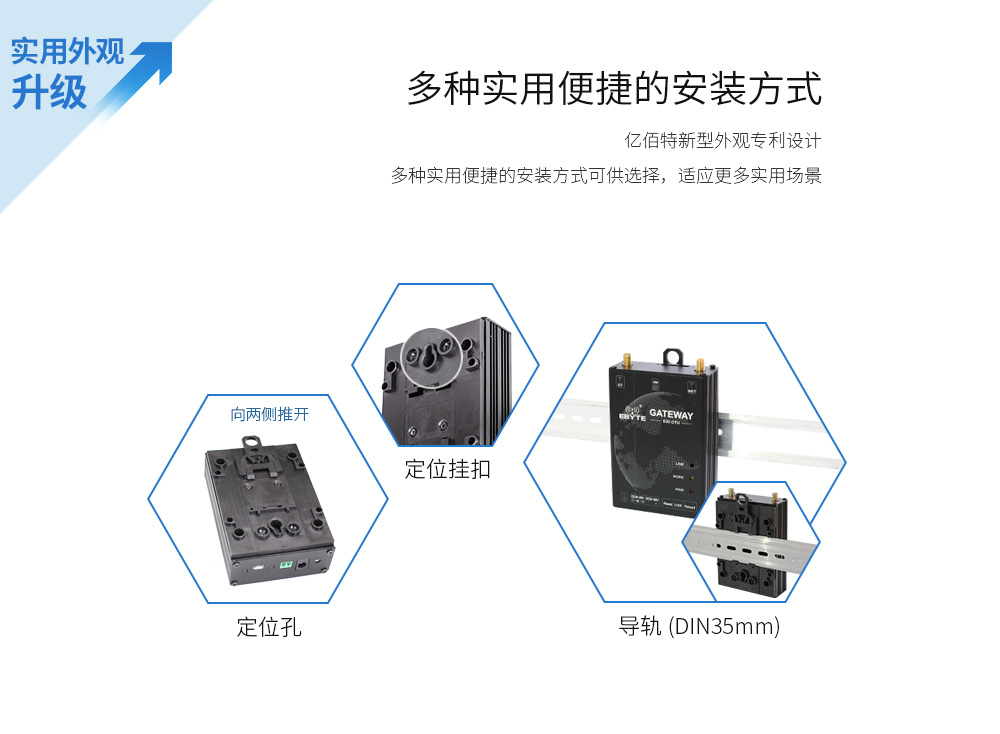

| 序號 | 參數名稱 | 參數值 | 注釋 |

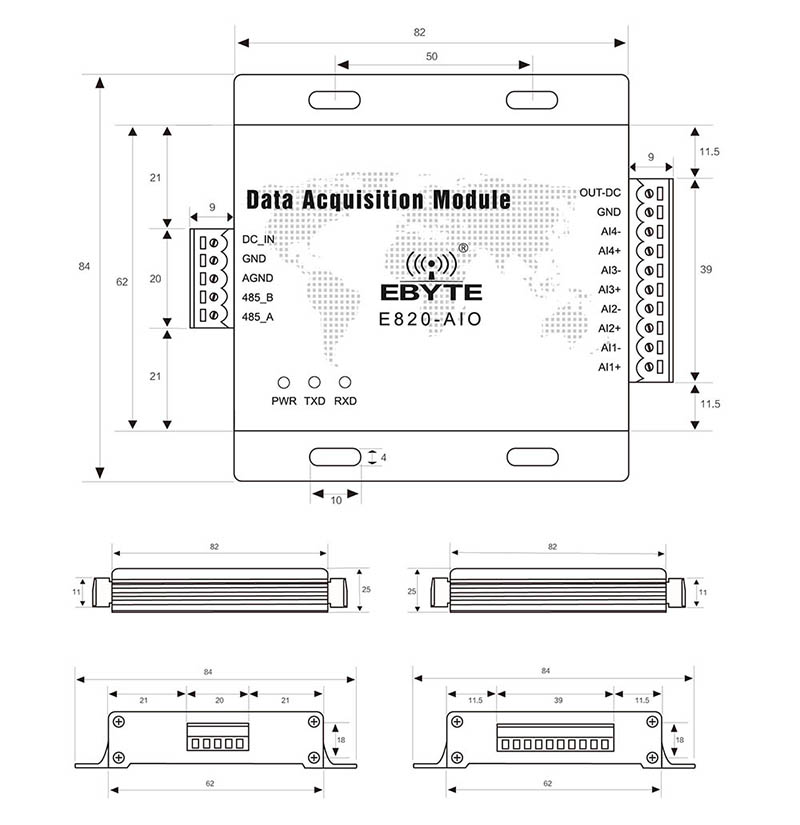

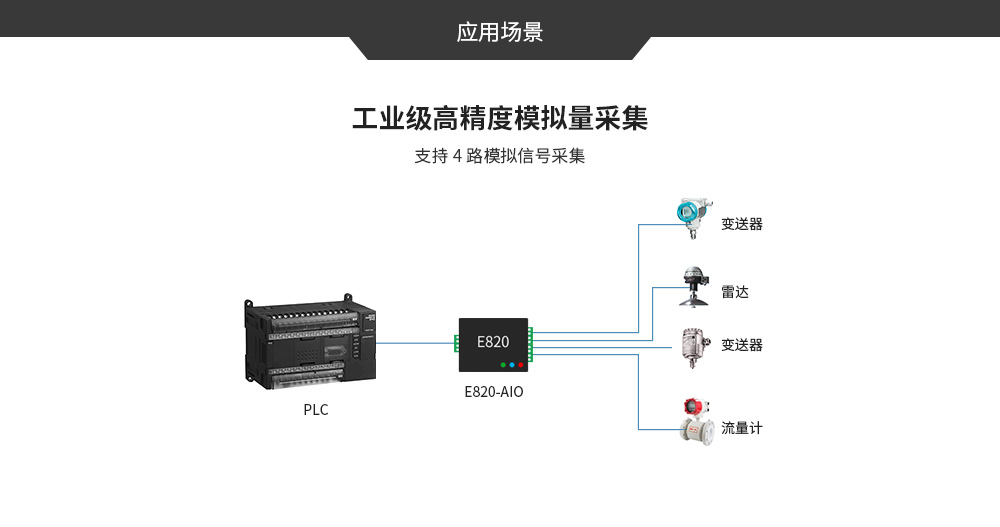

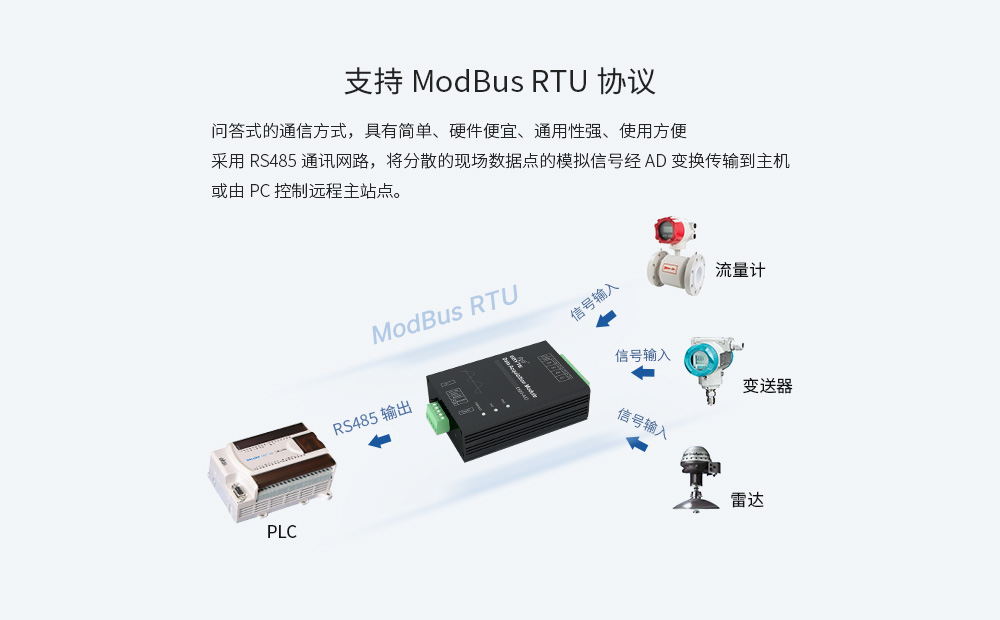

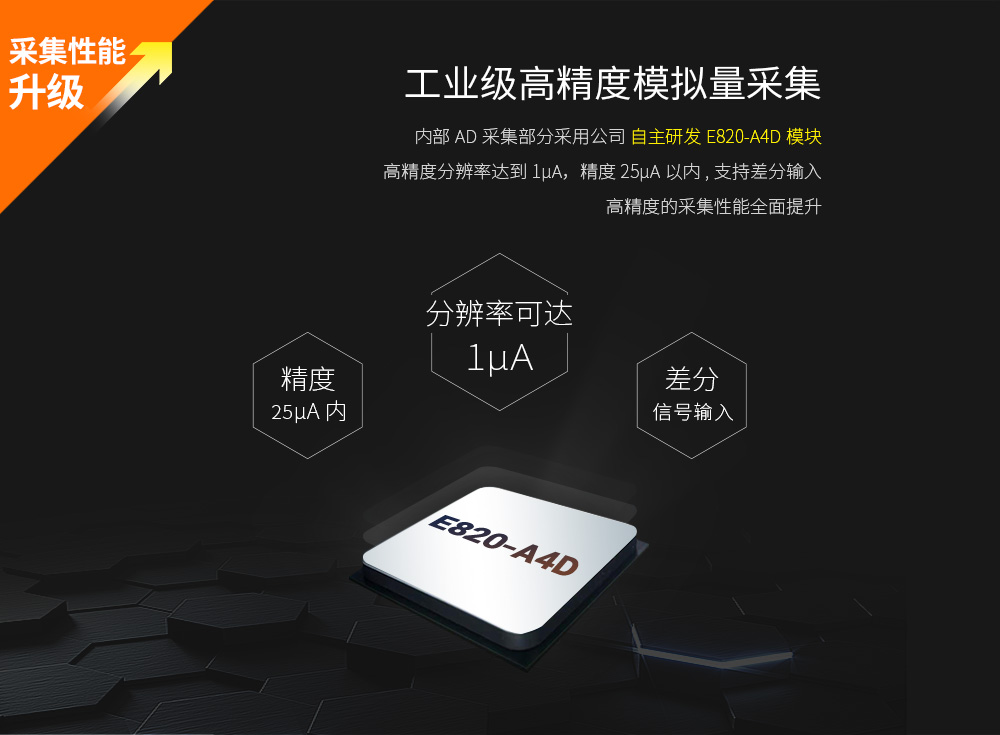

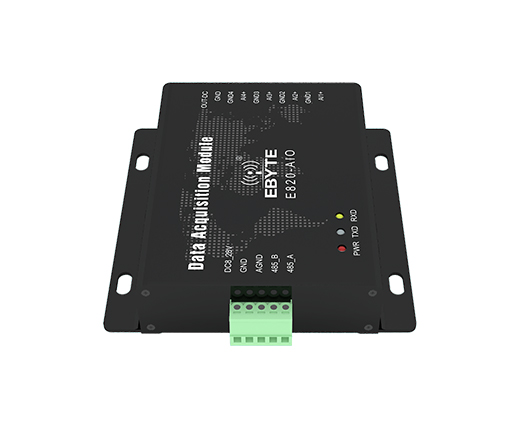

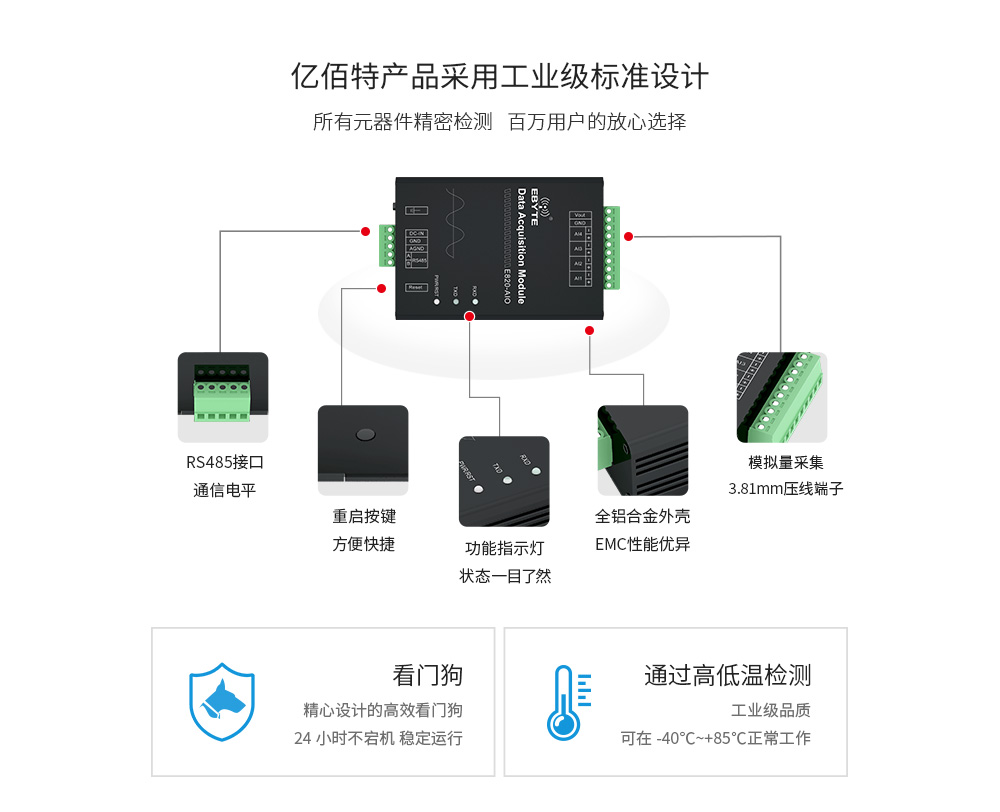

| 1 | 模塊尺寸 | 82 * 84 *25mm | 不含壓線接口 |
| 2 | 平均重量 | 150±2 g | 不含壓線接口 |
| 3 | 輸入信號類型 | 0-5V | 模擬信號輸入范圍 |
| 4 | 采集通道 | 4路輸入 | 4路電流采集，4路全差分電壓采集 |
| 5 | 采集速率 | 全通道10Hz | 對模擬信號的采集速率 |
| 6 | 接口方式 | RS485：1 * 5 * 3.81 mm | 壓線方式 |
| 7 | 供電電壓 | 8 ~ 28V DC | 注意：高于28V電壓，將導致模塊永久損毀 |
| 8 | 工作電流 | 40mA | 推薦使用大于100mA輸出的電源（不使用輸出電源時） |
| 9 | 通信接口 | RS232/RS485 | RS232或RS485 |
| 10 | 設備地址 | 1-250 | 1-250可設置，默認為1 |
| 11 | 采集精度 | 0.1%FS | 采集模擬信號的精度 |
| 12 | 波特率 | 出廠默認9600 | 波特率范圍1200~115200可設置 |
| 13 | 工作溫度 | -40℃～+65℃ | 工業級 |
| 14 | 隔離防護 | 4000V DC | 雷擊，浪涌防護 |
| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DC8-28V | 壓線式電源輸入正極 | 電源輸入端，范圍：DC8-28V，推薦12V，24V |
| 2 | AI- | 壓線式電源輸入負極 | 電源AI- |
| 3 | AAI- | 通信共地 | RS485通信DTU時不使用，當RS232通信時共地 |

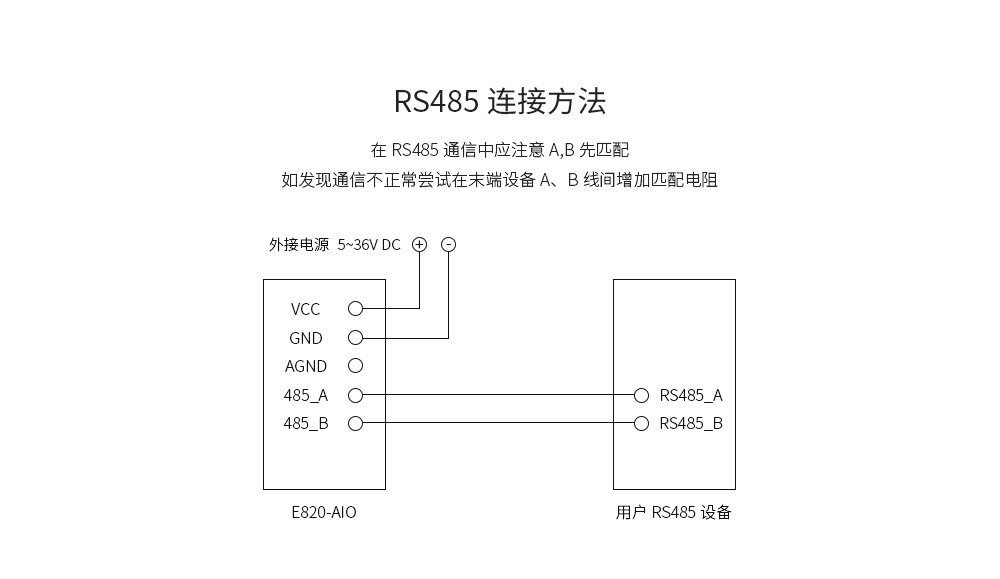

| 4 | RS485_B | RS-485接口B | RS-485接口B與設備B接口相連 |
| 5 | RS485_A | RS-485接口A | RS-485接口A與設備A接口相連 |

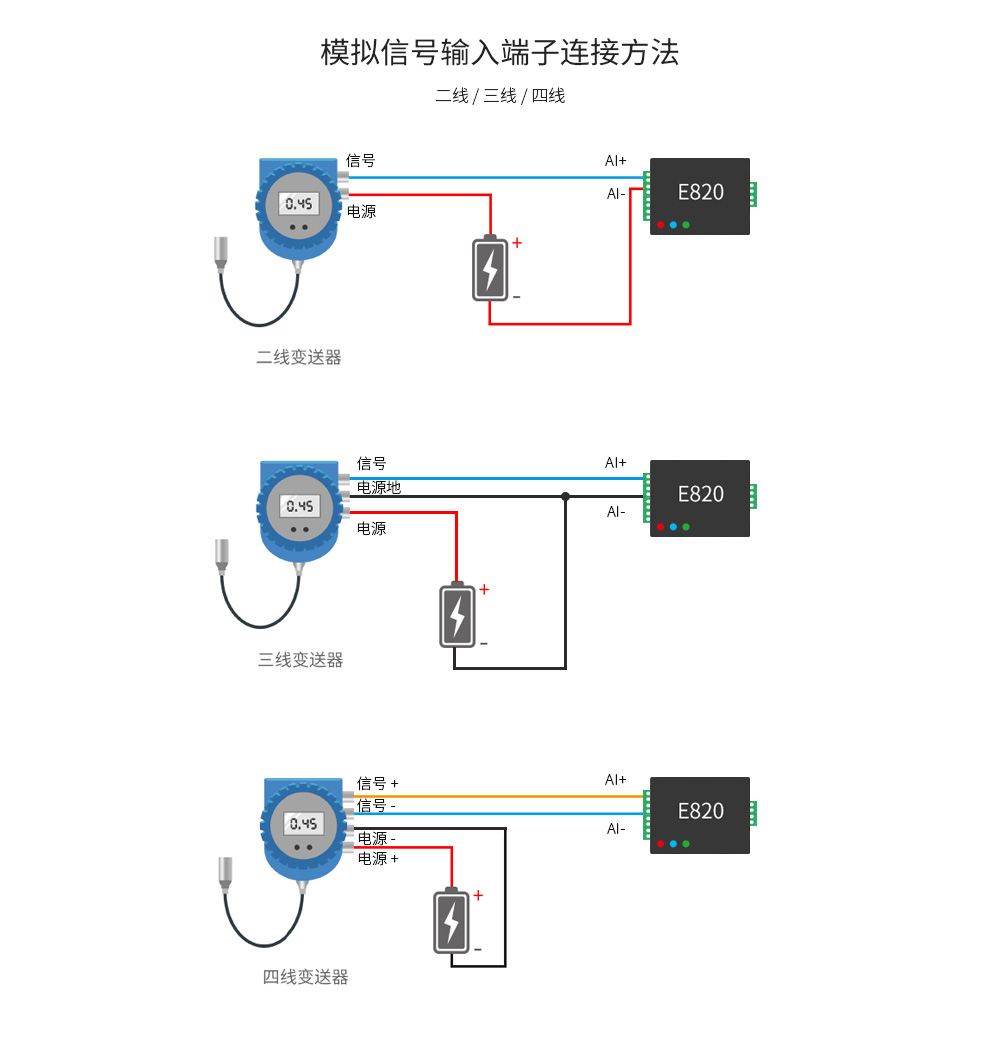

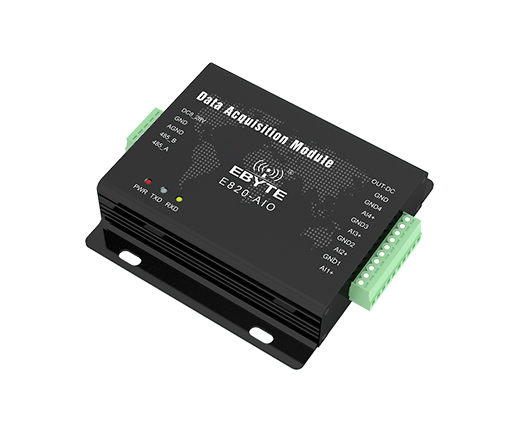

| 6 | AI1+ | 模擬信號輸入通道1正極 | 模擬信號的輸入引腳，與AI1-腳形成輸入 |
| 7 | AI1- | 模擬信號輸入通道1負極 | 與AI1+成對使用 |
| 8 | AI2+ | 模擬信號輸入通道2正極 | 模擬信號的輸入引腳，與AI2-腳形成輸入 |
| 9 | AI2- | 模擬信號輸入通道2負極 | 與AI2+成對使用 |
| 10 | AI3+ | 模擬信號輸入通道3正極 | 模擬信號的輸入引腳，與AI3-腳形成輸入 |
| 11 | AI3- | 模擬信號輸入通道3負極 | 與AI3+成對使用 |
| 12 | AI4+ | 模擬信號輸入通道4正極 | 模擬信號的輸入引腳，與AI4-腳形成輸入 |
| 13 | AI4- | 模擬信號輸入通道4負極 | 與AI4+成對使用 |
| 14 | AI- | 電源輸出負極 | 電源輸出負極內部與AI-連接 |
| 15 | OUT-DC | 電源輸出正極 | 電源輸出，電壓由1腳決定（內部與1腳連接） |
| 產品說明書 |
【用戶手冊】E820-AIO_Datasheet_CN_v1.1.pdf  |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【配置軟件】E820-AIO參數配置軟件 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 停產產品 批量可發起生產 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 采集類型 | 采集路數 | 數據范圍 | 接線形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| E820-DTU(2I2-433L)-V8 | RS485 | 模擬量 | 2路 | 4~20mA | - | - | 壓線 | 105*79*25 | 4~20mA，2路，Modbus | ||
| E820-AIO(II-485-4-20) | RS485 | 模擬量 | 4路 | 0~20mA | - | - | 壓線 | 108*75*37 | 支持 Modbus RTU | ||
| E820-AIO(UI-485-4-5） | RS485 | 模擬量 | 4路 | 0~5V | 壓線 | 82*84*25 | 支持Modbus RTU |
