采集類型：模擬量
采集范圍：0~20mA
接口類型：RS485
采集路數：4路
產品尺寸：108*75*37mm
產品重量：225±5g

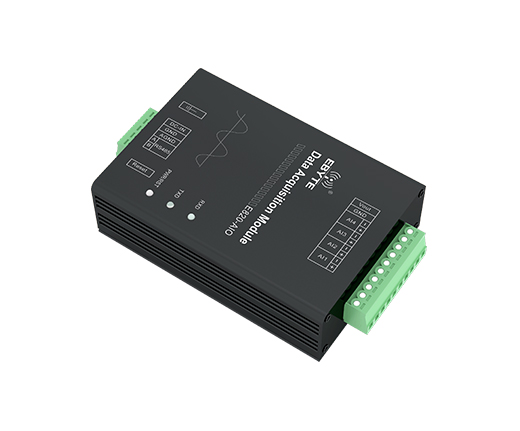

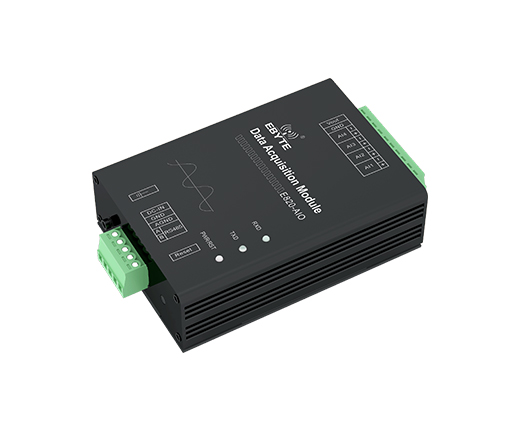

產品簡介：E820-AIO系列為我司出品的模擬信號采集系列，該系列采用RS485通訊網路，將分散的現場數據點的模擬信號經AD變換傳輸?shù)街鳈C(jī)或由PC控制遠程主站點。 具有看門狗安全設計（0.2s復位），不死機。
| 序號 | 參數名稱 | 參數值 | 注釋 |

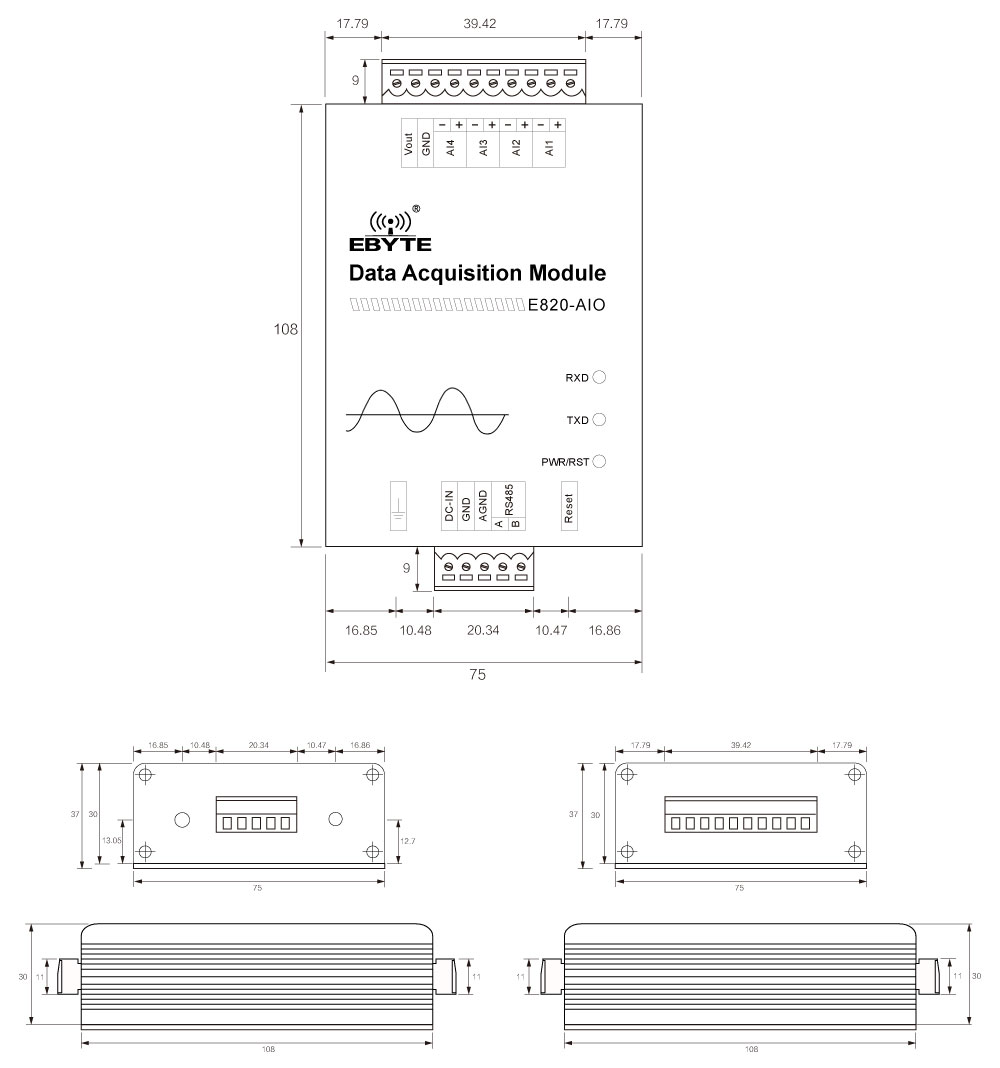

| 1 | 模塊尺寸 | 108 * 75 *37mm | 不含壓線接口 |
| 2 | 平均重量 | 226±2 g | 不含壓線接口 |
| 3 | 輸入信號類型 | 0-20mA | 模擬信號輸入范圍，不得超過23mA，否則易造成電臺損壞。 |
| 4 | 采集通道 | 4路輸入 | 4路全差分輸入 |
| 5 | 采集速率 | 全通道10Hz | 對模擬信號的采集速率 |
| 6 | 接口方式 | RS485：1 * 5 * 3.81 mm | 壓線方式 |
| 7 | 供電電壓 | 5 ~ 36V DC | 注意：高于36V電壓，將導致模塊永久損毀 |
| 8 | 工作電流 | 12V/50mA | 5V/90mA，12V/50mA，24V/30mA，36V/20mA |
| 9 | 通信接口 | RS485 | RS485 |
| 10 | 設備地址 | 1-247 | 1-247可設置，默認為1 |
| 11 | 采集精度 | 0.1%FS | 采集模擬信號的精度 |
| 12 | 波特率 | 出廠默認9600 | 波特率范圍1200~115200可設置 |
| 13 | 工作溫度 | -40℃～+65℃ | 工業級 |
| 14 | 隔離防護 | 3000V DC | 雷擊，浪涌防護 |
| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DC_IN | 壓線式電源輸入正極 | 電源輸入端，范圍：DC5~36V，推薦12V，24V |
| 2 | GND | 壓線式電源輸入負極 | 電源GND |
| 3 | AGND | 通信共地 | RS485通信共地端 |
| 4 | RS485_A | RS-485接口A | RS-485接口A與設備A接口相連 |
| 5 | RS485_B | RS-485接口B | RS-485接口B與設備B接口相連 |
| 6 | AI1+ | 模擬信號輸入通道1正極 | 模擬信號的輸入引腳，與GND1腳形成輸入 |
| 7 | AI1- | 模擬信號輸入通道1負極 | 與VI1+成對使用 |
| 8 | AI2+ | 模擬信號輸入通道2正極 | 模擬信號的輸入引腳，與GND2腳形成輸入 |
| 9 | AI2- | 模擬信號輸入通道2負極 | 與VI2+成對使用 |
| 10 | AI3+ | 模擬信號輸入通道3正極 | 模擬信號的輸入引腳，與GND3腳形成輸入 |
| 11 | AI3- | 模擬信號輸入通道3負極 | 與VI3+成對使用 |
| 12 | AI4+ | 模擬信號輸入通道4正極 | 模擬信號的輸入引腳，與GND4腳形成輸入 |
| 13 | AI4- | 模擬信號輸入通道4負極 | 與VI4+成對使用 |
| 14 | GND | 電源輸出負極 | 電源輸出負極，內部與2腳連接 |
| 15 | Vout | 電源輸出正極 | 電源輸出正極，內部與1腳連接，Max: 2A |
| 16 | Reset | 參數復位按鍵 | 長按復位設備參數為出廠設置，復位成功L1、L2指示燈閃爍一下 |
| 17 | 接地柱 | 接地柱 | 設備與大地連接 |
