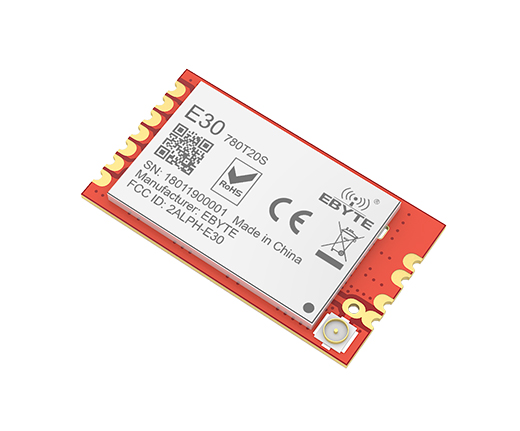

芯片方案：SI4464
工作頻率：775.1~787.85MHz
發射功率：10~20dBm
通信距離：2.5km
接口類型：UART
產品重量：2.3±0.1g

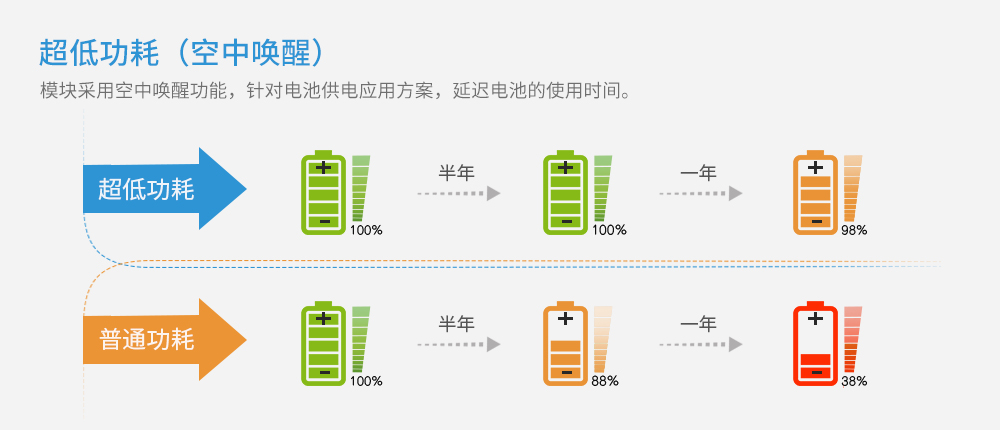

產品簡介：E30-780T20S是一款貼片型無線串口模塊（UART），發射功率100mW，透明傳輸方式，工作在775.1-787.9MHz頻段（默認780.1MHz），TTL 電平輸出，兼容3.3V 與5V 的IO 口電壓，具有空中喚醒功能。
溫馨提示：該產品已下架，批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 775.1~787.85 MHz | 出廠默認 780MHz |
| 發射功率 | 10~20 dBm | 出廠默認 20dBm（約100mW） |
| 接收靈敏度 | -121 dBm | 空速 5kbps |
| 空中速率 | 1k~25kbps | 出廠默認 5kbps |
| 實測距離 | 2500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速2.4kbps |
| 硬件參數 | 參數值 | 備注 |

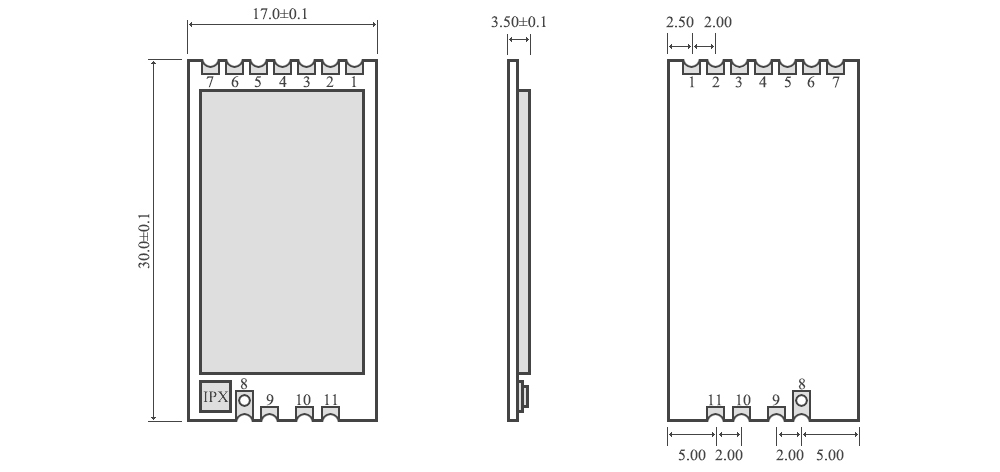

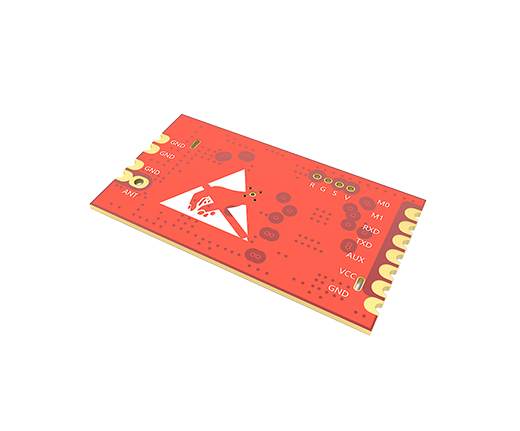

| 尺寸大小 | 17 * 30 mm | |
| 天線形式 | IPEX/外部/彈簧 | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 貼片 | |
| 緩存容量 | 512字節 | 內部自動分包58字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.2 | V | |
| 通信電平 | 2.5 | 3.3 | 3.6 | V | |
| 發射電流 | 82 | 89 | 98 | mA | 20dBm（100mW） |
| 接收電流 | 15 | 16 | 17 | mA | |
| 休眠電流 | 3 | 4 | 5 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 5 | AUX | 輸出（可懸空） | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | 模塊電源正參考，電壓范圍：2.3V~5.2V DC | |
| 7 | GND | 模塊地線 | |
| 8 | ANT | 天線（50Ω特性阻抗） | |
| 9 | GND | 模塊地線 | |
| 10 | GND | 模塊地線 | |
| 11 | GND | 模塊地線 |
