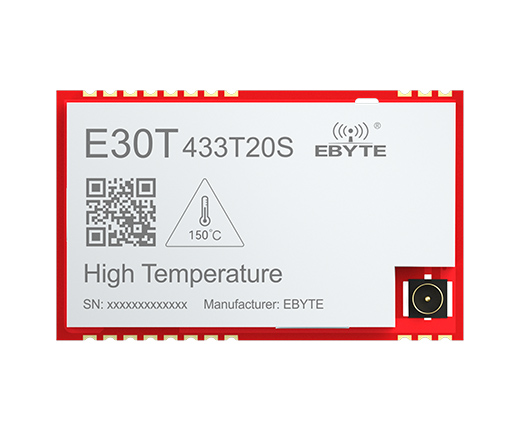

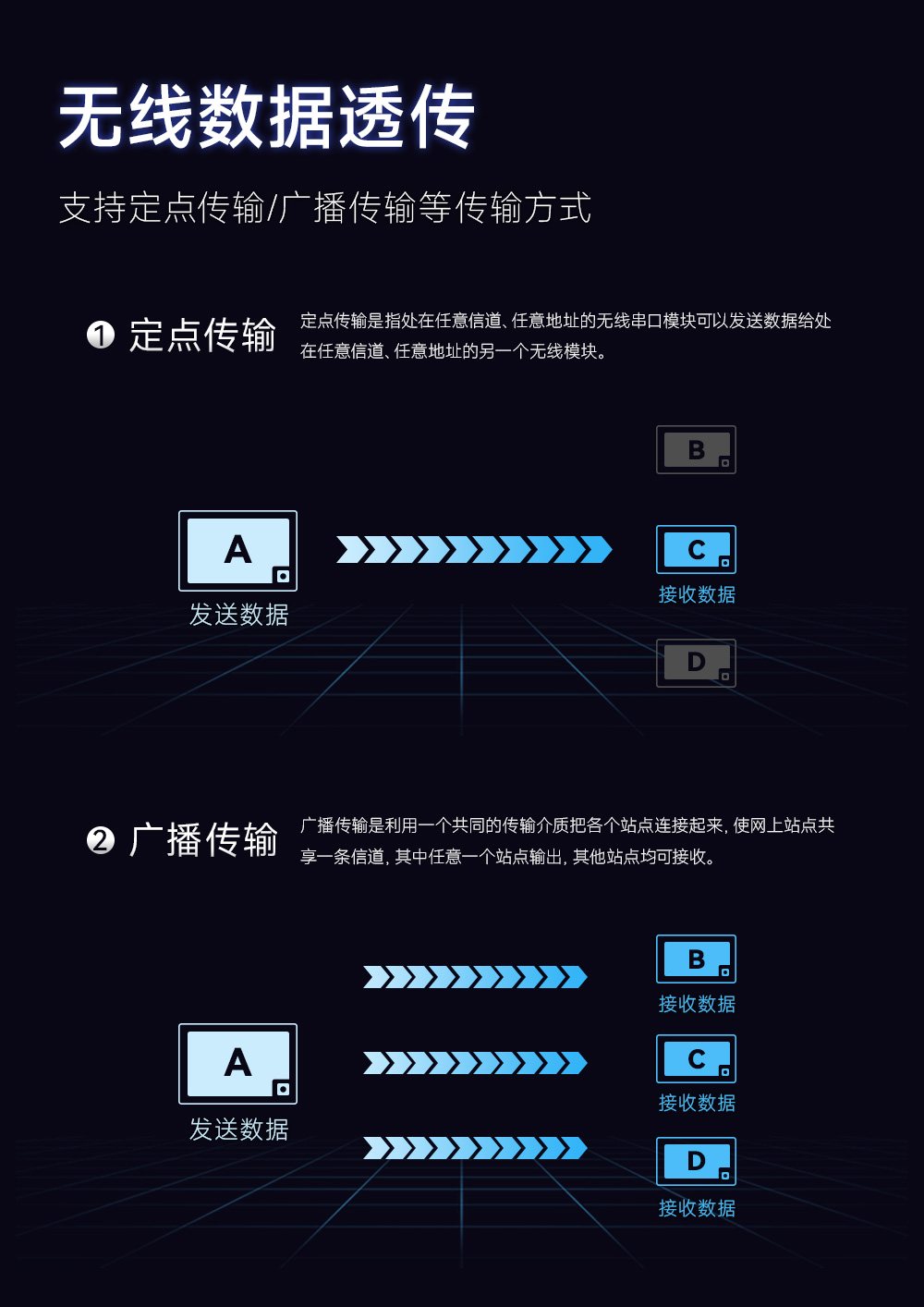

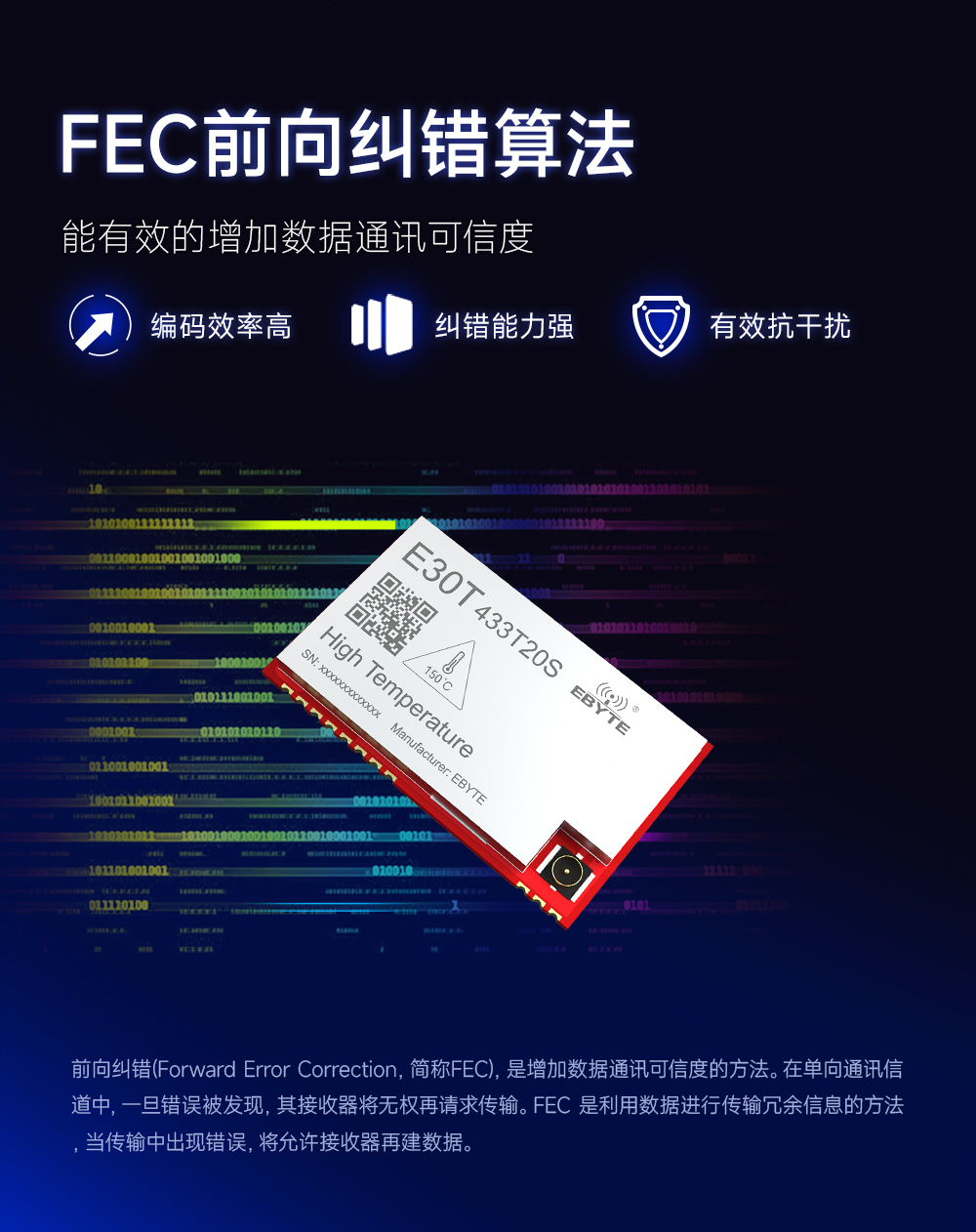

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 5.5 | 超過5.5V 可能會永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 150 | 車規級 |

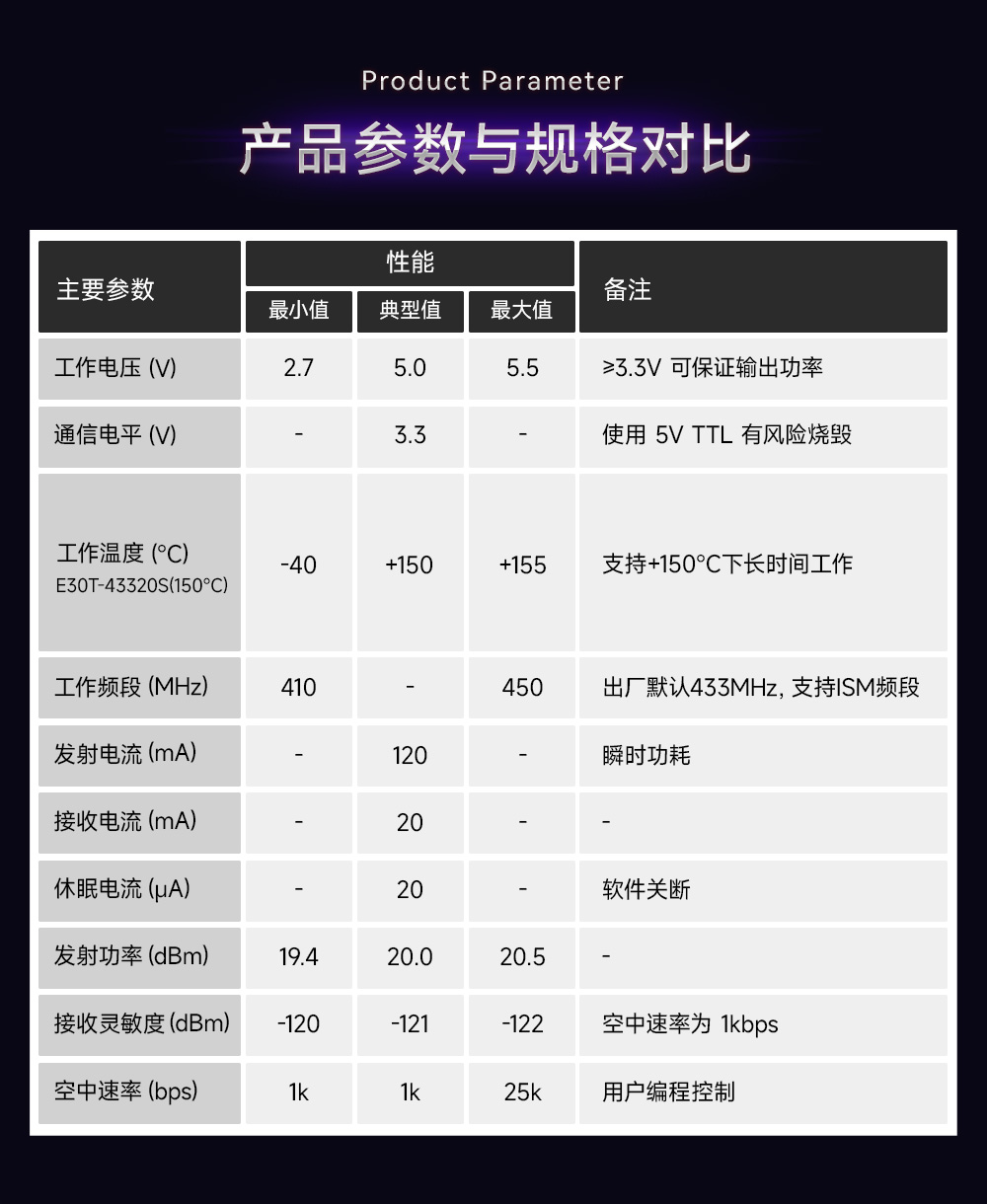

| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2.7 | 5 | 5.5 | ≥3.3V 可保證輸出功率 | |
| 通信電平（V） | 3.3 | 使用5V TTL 有風險燒毀 | |||

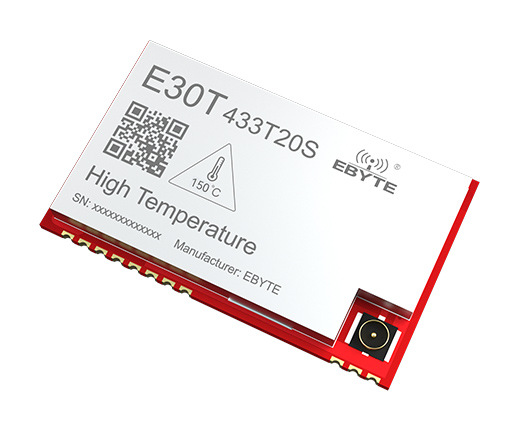

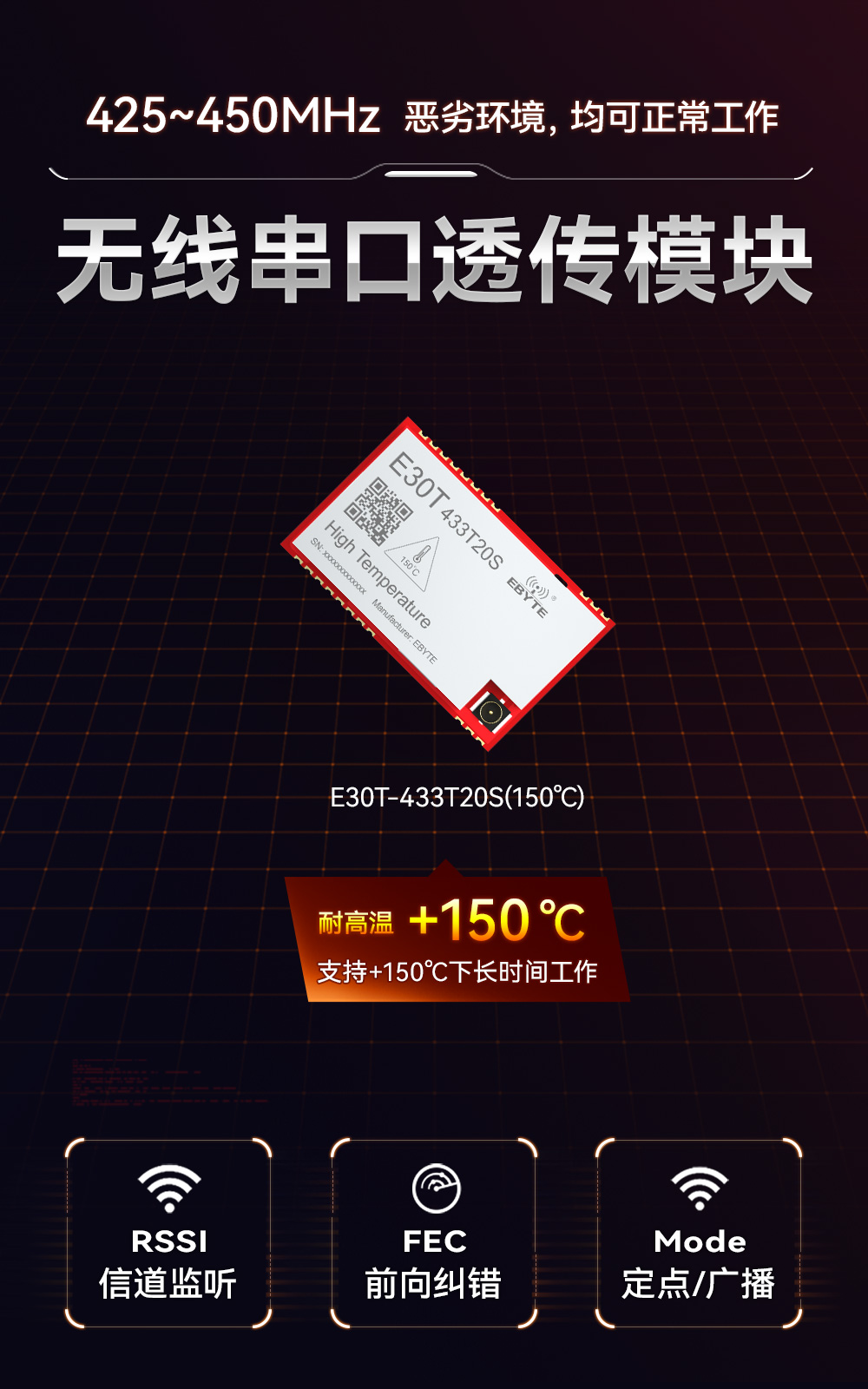

| 工作溫度(℃) | E30T-433T20S(125℃) | -40 | 125 | 150 | 車規級設計 |
| E30T-433T20S(150℃) | -40 | 150 | 155 | ||
| 工作頻段（MHz） | 410 | - | 450 | 出廠默認433MHz，支持ISM 頻段 | |
| 功耗 | 發射電流（mA） | 120 | 瞬時功耗 | ||
| 接收電流（mA） | 20 | ||||
| 休眠電流（μA） | 450 | 軟件關斷 | |||
| 最大發射功率（dBm） | 19.4 | 20 | 20.5 | ||
| 接收靈敏度（dBm） | -120 | -121 | -122 | 空中速率為1kbps | |
| 空中速率 | 1k | 1k | 25k | 用戶編程控制 | |
| 主要參數 | 描述 | 備注 |
| 參考距離 | 3500m | 晴朗空曠環境，天線增益3.5dBi，天線高度2.5米，空中速率1kbps |
| 分包方式 | 58 Byte | 單包最大容量，超出后自動分包。 |
| 緩存容量 | 128 Byte | |
| 調制方式 | GFSK | |
| 通信接口 | TTL | TTL電平 |
| 封裝方式 | 貼片式 | |
| 接口方式 | 1.27mm | |

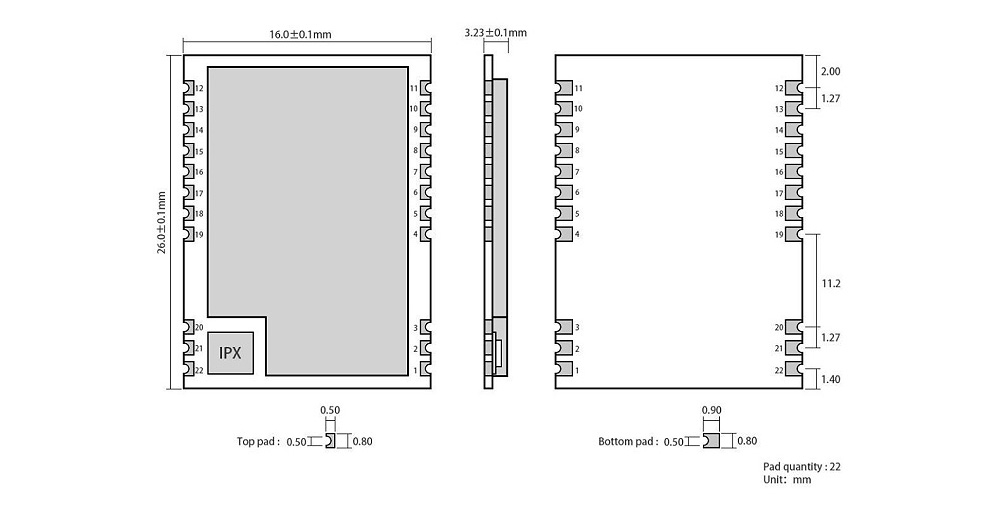

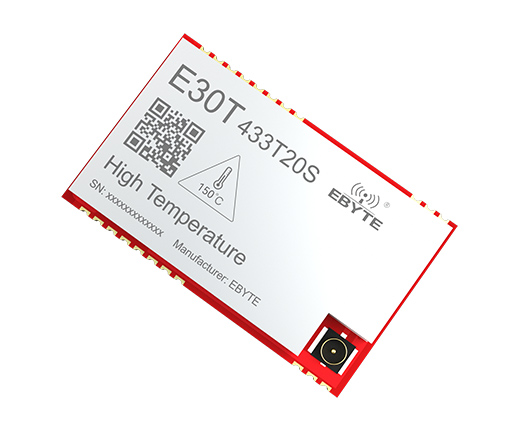

| 外形尺寸 | 16 * 26mm | |
| 天線接口 | IPEX/外部 | 等效阻抗約50Ω |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 模塊地線 | |
| 2 | GND | 模塊地線 | |
| 3 | GND | 模塊地線 | |
| 4 | GND | 模塊地線 | |
| 5 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳；可配置為漏極開路或上拉輸入，詳見參數設置。 |
| 8 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳；可配置為漏極開路或推挽輸出，詳見參數設置。 |
| 9 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部MCU，上電自檢初始化期間輸出低電平；可配置為漏極開路輸出，或推挽輸出，詳見參數設置。（可以懸空） |
| 10 | VCC | 模塊電源正參考，電壓范圍：2.7～5.5V DC | |
| 11 | GND | 模塊地線 | |
| 13 | GND | 模塊地線 | |
| 12,14～18 | NC | 預留腳 | |
| 19 | GND | 模塊地線 | |
| 20 | GND | 模塊地線 | |
| 21 | ANT | 天線 | |
| 22 | GND | 模塊地線 |
| 產品說明書 |
【用戶手冊】E30T-433T20S_Usermanual_CN  |
| 開發測試 |
| 【封裝文件】Pcb_E30T-433T20S |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【上位機】E30T-433T20S_ |
| 認證資料 |
| 【CE認證】CE-E30 |
| 【FCC認證】FCC-E30 |
| 【ROHS認證 】ROHS-E30 |
| 億佰特簡介 |
| 【企業簡介】 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E30T-433T20S(150℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 貼片 | 16*26 | 150℃耐高溫、收發一體、透傳模塊 | ||
| E30T-433T20S(125℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 貼片 | 16*26 | 125℃耐高溫、收發一體、透傳模塊 | ||
| E30-400M30S(4463) | SPI | SI4463 | 433M 470M | 30 | 5.6 | 1~25k | 貼片 | 38.5*24 | 傳輸距離遠，穿透繞射能力 | ||
| E30-400M30S（4438） | SPI | SI4438 | 433M 470M | 30 | 5.6 | 1~25k | 貼片 | 38.5*24 | 傳輸距離遠，穿透繞射能力 | ||
| E30-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-900M20S開發評估套件 | ||
| E30-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-400M20S開發評估套件 | ||
| E30-400M20S(4463) | SPI | SI4463 | 433M 470M | 20 | 2.5 | 1~25k | 貼片 | 20*14 | 傳輸距離遠，穿透繞射能力 | ||
| E30-900M30S | SPI | SI4463 | 868M 915M | 30 | 5.6 | 1~25k | 貼片 | 38.5*24 | 傳輸距離遠，穿透繞射能力 | ||
| E30-900M20S | SPI | SI4463 | 868M 915M | 20 | 2.5 | 1~25k | 貼片 | 20*14 | 傳輸距離遠，穿透繞射能力 | ||
| E30-433T20S3 | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 貼片 | 16*26 | 前向糾錯，支持空中喚醒 | ||
| E30-400M20S(4438) | SPI | SI4438 | 433M 470M | 20 | 2.5 | 1~25k | 貼片 | 20*14 | 傳輸距離遠，穿透繞射能力 | ||
| E30-780T20S | UART | SI4464 | 780M | 20 | 2.5 | 1~25k | 貼片 | 17*30 | 物聯網頻段，空中喚醒 | ||
| E30-170T27D | UART | SI4463 | 170M | 27 | 5.0 | 1~25k | 直插 | 24*43 | 穿透繞射，適合復雜環境 | ||
| E30-170T20D | UART | SI4463 | 170M | 20 | 2.0 | 1~25k | 直插 | 21*36 | 穿透繞射，適合復雜環境 | ||
| E30-433T20D | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 直插 | 21*36 | 穩定可靠，支持空中喚醒 |
