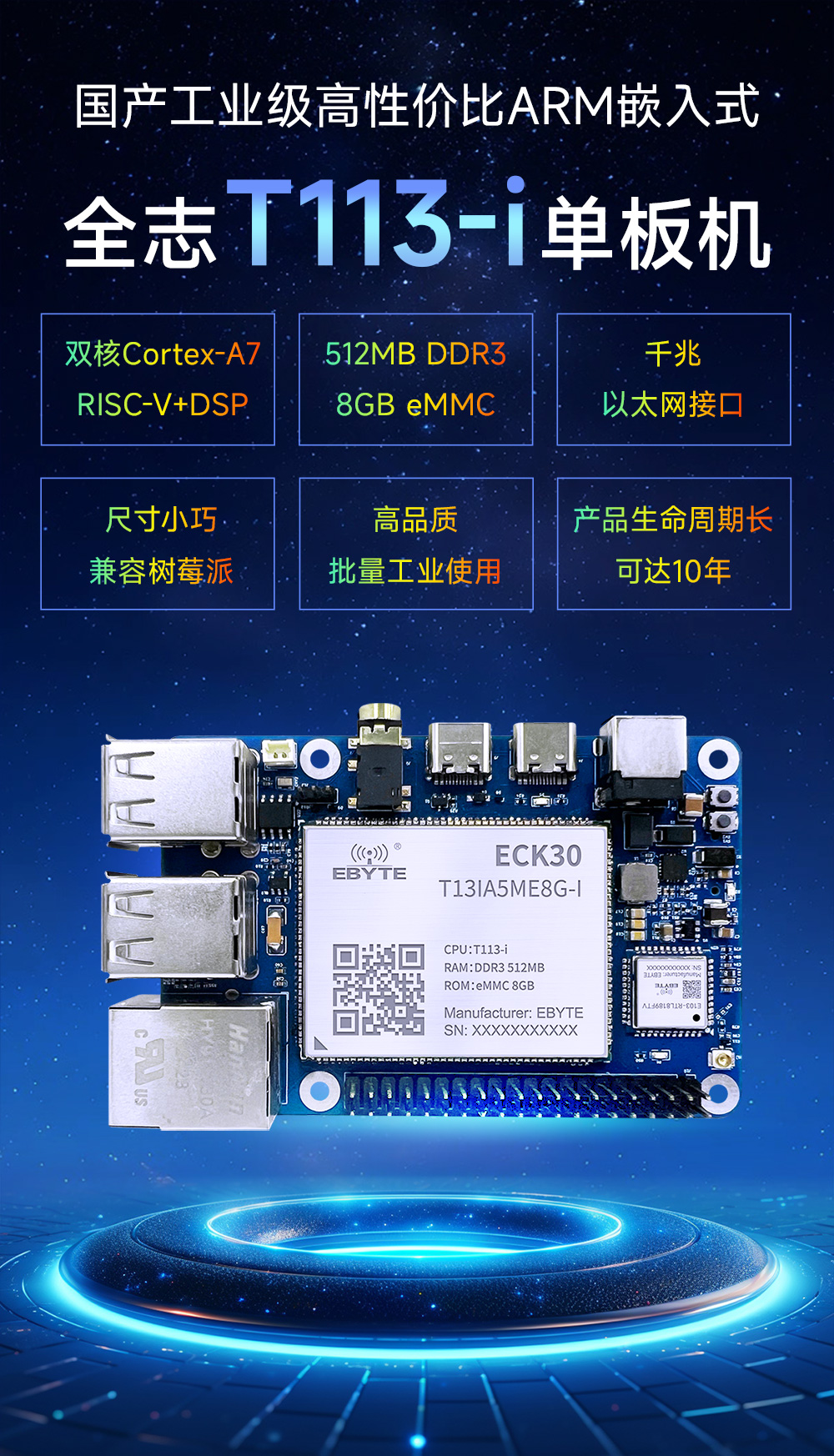

ECB30-P4T13IA5ME8G-I 工業級單板機

處理器型號：T113-i

處理器主頻：1.2GHz

內存容量：512MB

存儲容量：8GB

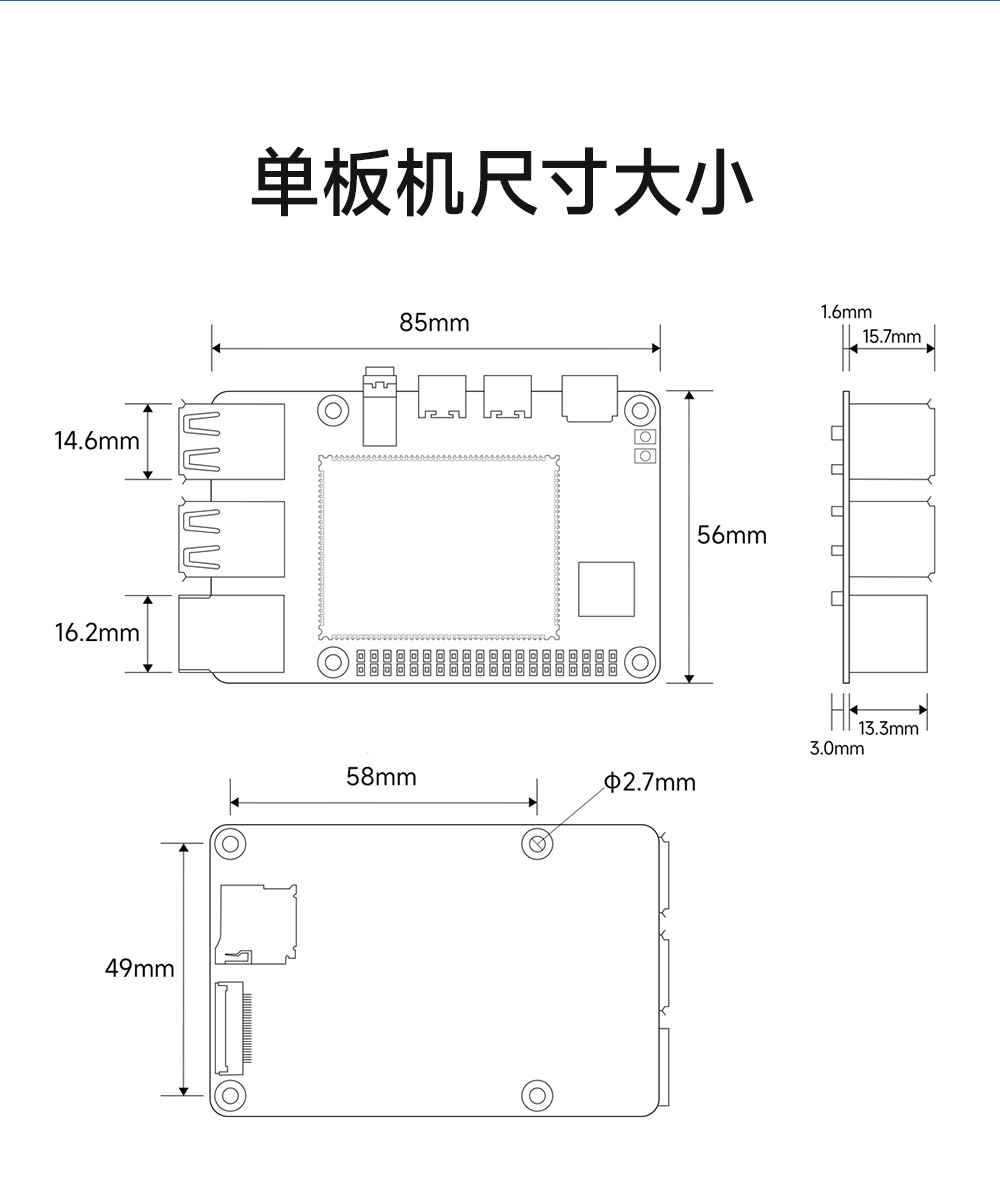

產品尺寸：85*56mm

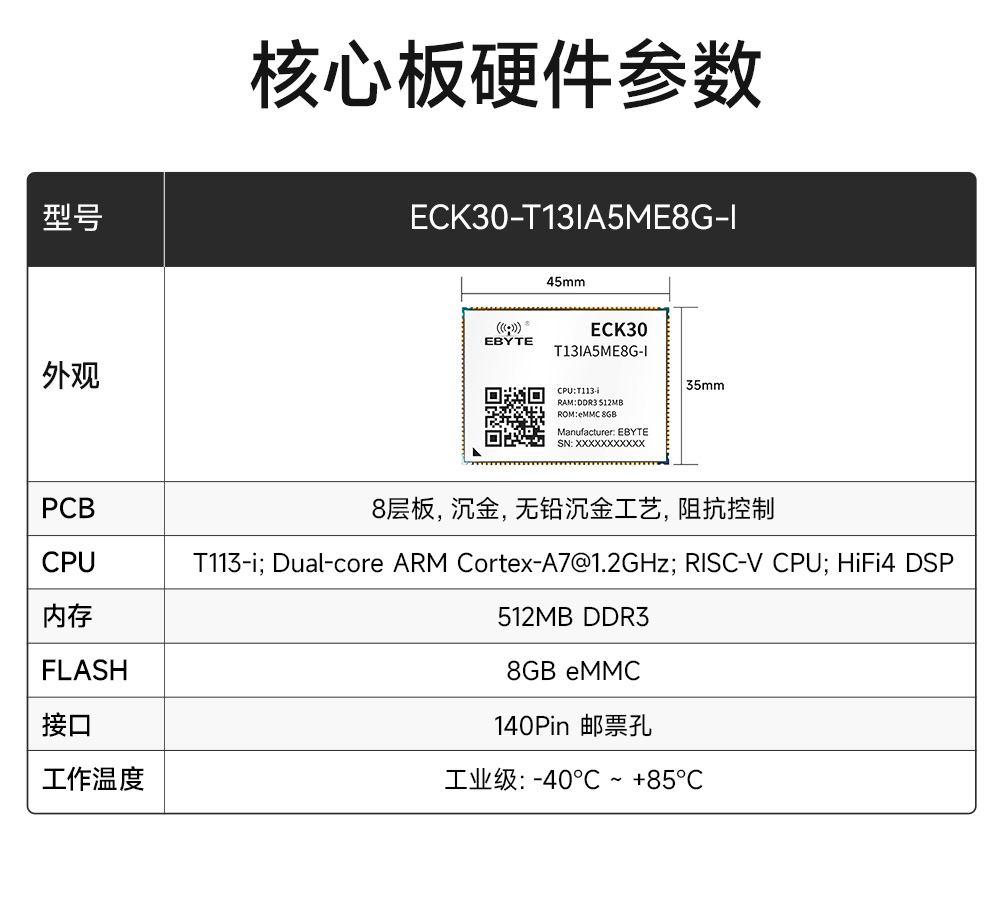

產品簡介：ECB30-P4T13IA5ME8G-I工業級單板機是億佰特基于全志T113-i處理器推出高性價比嵌入式單板機，單板機由核心板ECK30-T13IA5ME8G-I和底板組成，核心板與底板采用郵票孔焊接方式組合在一起，外形尺寸兼容樹莓派。設計等級高于普通開發板，可批量用于工業場景。

技術手冊

樣品購買

概述特點

概述特點性能參數 引腳定義相關下載訂購方式系列產品

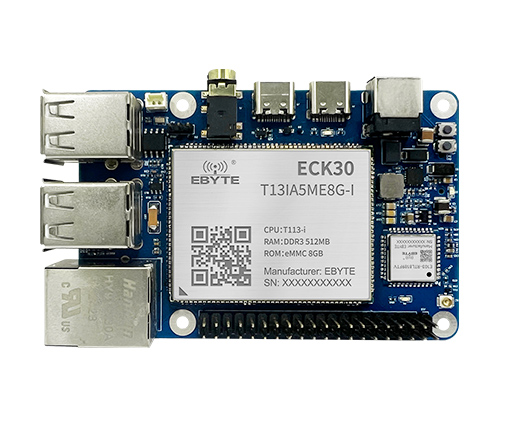

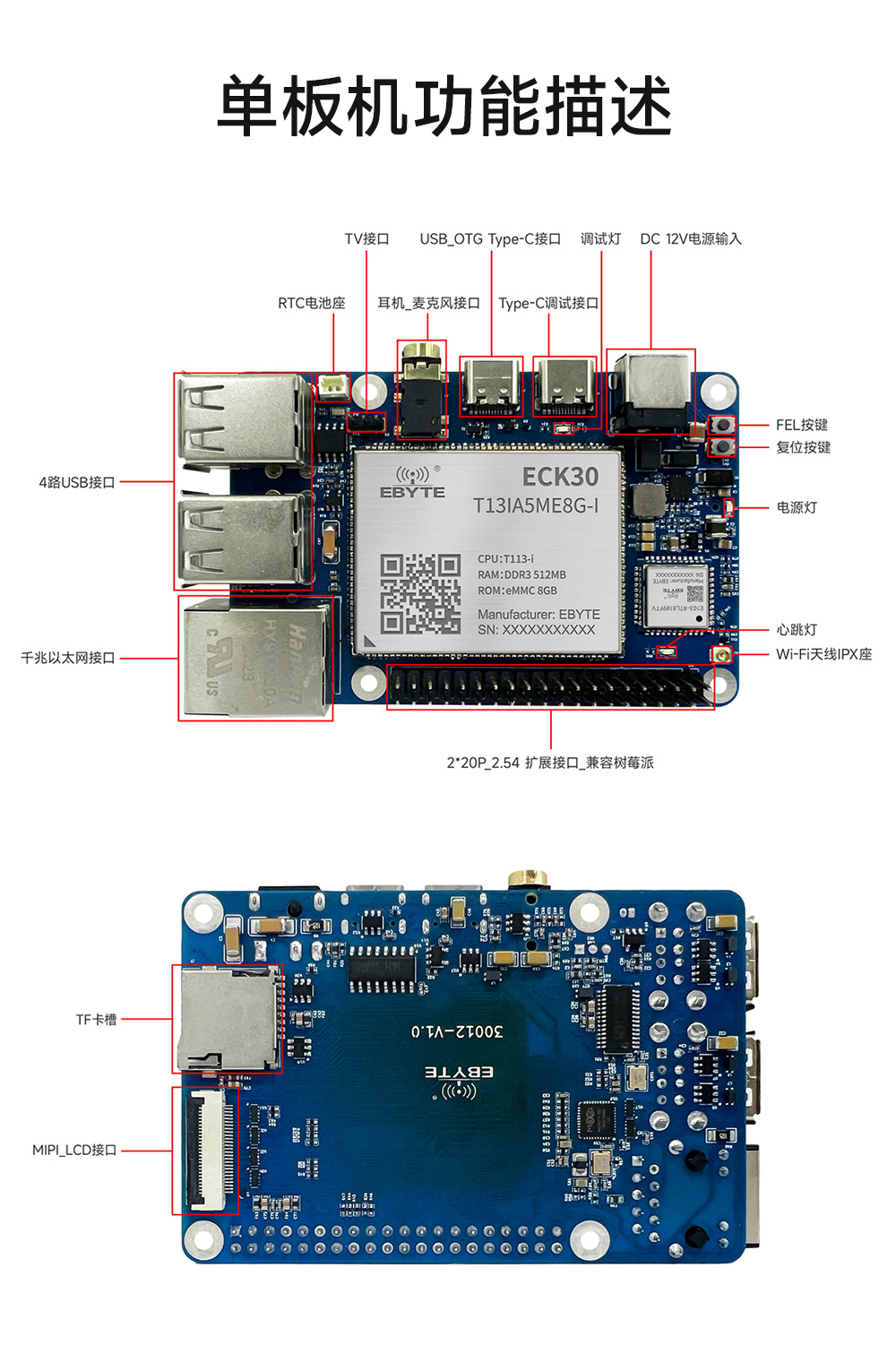

ECB30-P4T13IA5ME8G-I工業級單板機 (1)

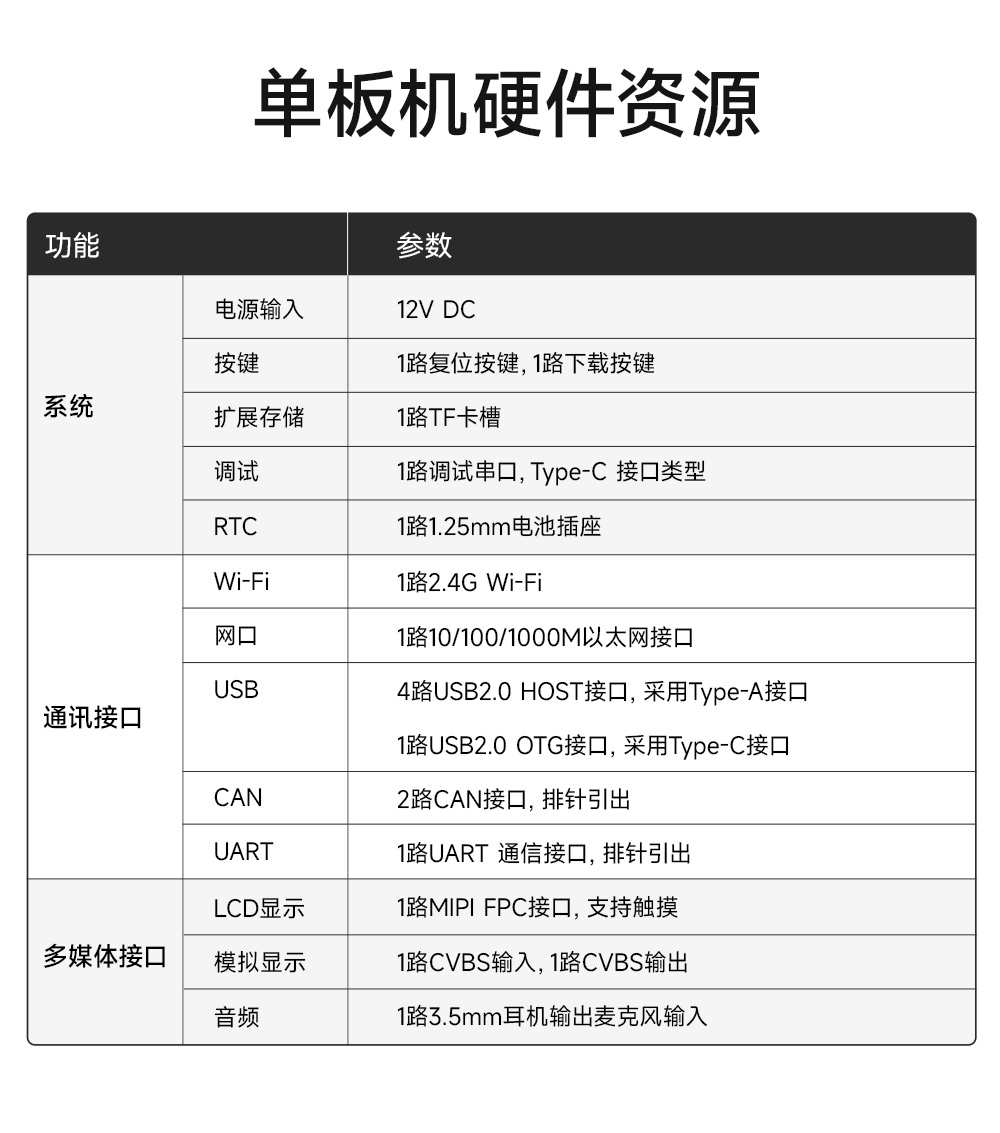

電源輸入	12V_1A DC輸入
處理器	全志T113-i處理器：Dual Arm Cortex-A7 core，1.2GHz；玄鐵C906 RISC-V(64bit)，1008MHz；HiFi4 DSP，1.2GHz；
存儲	內存	512MB，DDR3；
	FLASH	8GB，eMMC；

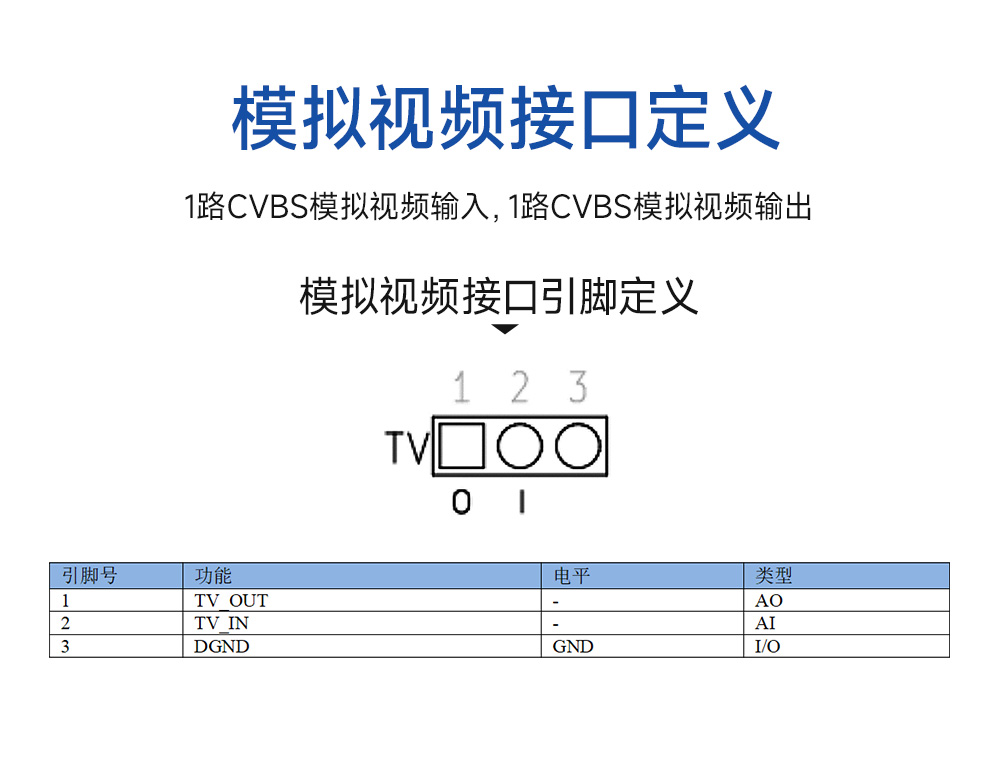

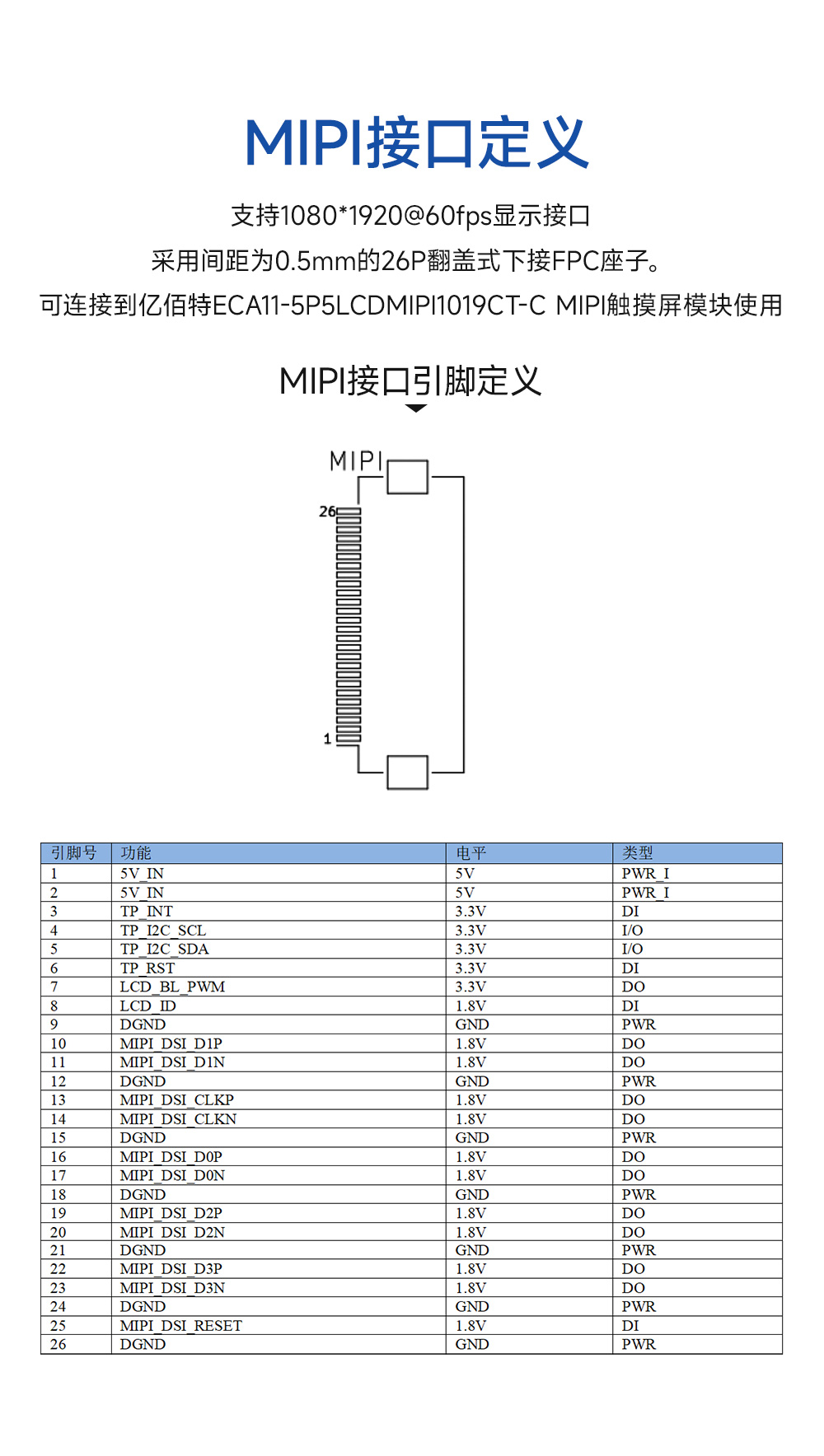

顯示	1路26Pin FPC MIPI顯示接口，支持4-lane，最大分辨率支持1080P（1920×1080@60fps），支持觸摸屏； 1路CVBS輸出，支持NTSC和PAL制式； 1路CVBS輸入，支持NTSC和PAL制式；
USB HOST	4路USB2.0 HOST；
USB OTG	1路 USB OTG，Type-C 接口類型；
網口	1路10/100/1000M自適應RJ45以太網口；
WiFi	1路2.4G Wi-Fi；
TF	1個TF卡槽，支持插拔檢測；
音頻	1路3.5mm音頻接口，支持耳機輸出以及麥克風輸入；
調試	1路調試串口，Type-C 接口類型；
CAN	2路 CAN接口，擴展接口引出；
GPIO	28路GPIO，與部分功能復用，擴展接口引出；
串口	1路UART通信串口，TTL電平，擴展接口引出；
I2C	2路I2C，擴展接口引出；
按鍵	1路復位按鍵； 1路FEL下載按鍵；
指示燈	1 個電源指示燈； 1 個運行指示燈； 1 個調試指示燈；
看門狗	支持片內看門狗功能；
RTC	1路1.25mm RTC電池座；
電源輸出	2路5V 1A電源輸出，擴展接口引出； 2路3.3V 1A電源輸出，擴展接口引出；

ECB30-P4T13IA5ME8G-I工業級單板機 (6)

核心板引腳號	T113-I引腳號	默認功能	電平	類型
1	J2	-	1.8V	AO
2	A18	FEL_KEY	3.3V	DI
3	N3	-	1.8V	I/O
4	M2	RESET_KEY	3.3V	I/O
5	-	DGND	GND	PWR
6	E7	DB_UART_TX	3.3V	I/O
7	D7	DB_UART_RX	3.3V	I/O
8	D6	USB_OTG_ID	3.3V	I/O
9	B6	GPIO0/EEPROM_SAD	3.3V	I/O
10	A6	GPIO1/EEPROM_SCL	3.3V	I/O
11	A3	SDIO_D0	3.3V	I/O
12	B3	SDIO_CMD1	3.3V	I/O
13	B2	SDIO_CLK1	3.3V	I/O
14	C6	CHIP_EN	3.3V	I/O
15	D5	GPIO12/PWM0	3.3V	I/O
16	C5	RTC_SDA	3.3V	I/O
17	B5	RTC_SCL	3.3V	I/O
18	B4	SDIO_D3	3.3V	I/O
19	A4	SDIO_D2	3.3V	I/O
20	C3	SDIO_D1	3.3V	I/O
21	F7	GPIO26/PWM5	3.3V	I/O
22	D4	GPIO24	3.3V	I/O
23	E6	GPIO22	3.3V	I/O
24	F6	GPIO23	3.3V	I/O
25	-	DGND	GND	PWR
26	D3	SDIO_CD_B	3.3V	I/O
27	C2	SDIO_DATA1	3.3V	I/O
28	C1	SDIO_DATA0	3.3V	I/O
29	D2	SDIO_CLK	3.3V	I/O
30	E2	SDIO_DATA2	3.3V	I/O
31	D1	SDIO_CMD	3.3V	I/O
32	E3	SDIO_DATA3	3.3V	I/O
33	-	DGND	GND	PWR
34	R5	RGMII_TXD3	3.3V	I/O
35	R4	RGMII_RXD2	3.3V	I/O
36	T2	RGMII_TXD0	3.3V	I/O
37	T3	RGMII_TXD1	3.3V	I/O
38	R1	RGMII_TXCTRL	3.3V	I/O
39	R2	RGMII_RESET	3.3V	I/O
40	R3	RGMII_MDC	3.3V	I/O
41	P2	RGMII_MDIO	3.3V	I/O
42	P3	GPIO17	3.3V	I/O
43	N1	RGMII_TXD2	3.3V	I/O
44	N4	RGMII_RXD3	3.3V	I/O
45	N5	RGMII_RXCK	3.3V	I/O
46	N6	GPIO3/I2C3_SCL	3.3V	I/O
47	M6	GPIO2/I2C3_SDA	3.3V	I/O
48	V1	RGMII_RXCTRL	3.3V	I/O
49	U1	RGMII_RXD0	3.3V	I/O
50	U2	RGMII_RXD1	3.3V	I/O
51	U3	RGMII_TXCK	3.3V	I/O
52	-	DGND	GND	PWR
53	G15	GPIO14/UART1_TX/PWM5	3.3V	I/O
54	G16	GPIO15/UART1_RX/PWM6	3.3V	I/O
55	F17	I2C_SCL_TP	3.3V	I/O
56	F15	I2C_SDA_TP	3.3V	I/O
57	F16	RUN_LED	3.3V	I/O
58	M16	GPIO7/SPI1_CE1/CAN0_TX0	3.3V	I/O
59	M15	GPIO20/PCM_DIN/CAN0_RX0	3.3V	I/O
60	K16	GPIO21/PCM_DOUT/CAN1_TX0	3.3V	I/O
61	K15	GPIO18/PCM_CLK/CAN1_RX0	3.3V	I/O
62	K17	GPIO19/PCM FS	3.3V	I/O
63	J15	GPIO4	3.3V	I/O
64	J16	GPIO6	3.3V	I/O
65	J17	GPIO5	3.3V	I/O
66	-	DGND	GND	PWR
67	W19	MIPI_DSI_D0P	3.3V	I/O
68	V20	MIPI_DSI_D0N	3.3V	I/O
69	V19	MIPI_DSI_D1P	3.3V	I/O
70	U20	MIPI_DSI_D1N	3.3V	I/O
71	-	DGND	GND	PWR
72	U19	MIPI_DSI_CLKP	3.3V	I/O
73	U18	MIPI_DSI_CLKN	3.3V	I/O
74	T19	MIPI_DSI_D2P	3.3V	I/O
75	T18	MIPI_DSI_D2N	3.3V	I/O
76	R20	MIPI_DSI_D3P	3.3V	I/O
77	R19	MIPI_DSI_D3N	3.3V	I/O
78	-	DGND	GND	PWR
79	T17	GPIO8/SPI1_CE0	3.3V	I/O
80	R17	GPIO11/SPI1_SCLK	3.3V	I/O
81	P19	GPIO10/SPI1_MOSI	3.3V	I/O
82	P18	GPIO9/SPI1_MISO	3.3V	I/O
83	N17	GPIO27	3.3V	I/O
84	N16	GPIO16	3.3V	I/O
85	-	DGND	GND	PWR
86	N20	GPIO25/PWM0	3.3V	I/O
87	N19	GPIO13/PWM1	3.3V	I/O
88	M19	LCD1_BL_PWM2	3.3V	I/O
89	M18	MIPI_DSI_RESET	3.3V	I/O
90	V18	TP_INT_L	3.3V	I/O
91	W18	TP_RST_L	3.3V	I/O
92	-	DGND	GND	PWR
93	C17	-	-	AI
94	B17	-	-	AI
95	C16	-	-	AI
96	B16	-	-	AI
97	-	AGND	AGND_AU_DIO	PWR
98	E16	-	-	AO
99	A17	MIC_DET	-	AI
100	D20	MICIN1P	-	AI
101	D19	MICIN1N	-	AI
102	E15	-	-	AI
103	D15	-	-	AI
104	D17	-	-	AI
105	D16	-	-	AI
106	-	AGND	AGND_AU_DIO	PWR
107	B14	-	-	AO
108	C14	-	-	AO
109	B15	-	-	AO
110	C15	-	-	AO
111	E17	HBIAS	-	AO
112	A13	HP_DET	-	AI
113	D13	HPOUTR	-	AO
114	E13	HPOUTFB	-	AO
115	F13	HPOUTL	-	AO
116	-	DGND	GND	PWR
117	E19	-	-	AO
118	C9	-	-	AI
119	B9	-	-	AI
120	-	DGND	GND	PWR
121	B12	-	-	AI
122	C13	SARADC_VIN2_LCD_ID	-	AI
123	B13	-	-	AI
124	C12	-	-	AI
125	A11	-	-	AI
126	B11	-	-	AI
127	C11	-	-	AI
128	-	DGND	GND	PWR
129	A8	USB_HOST_DP	-	I/O
130	B8	USB_HOST_DN	-	I/O
131	-	DGND	GND	PWR
132	B7	USB_OTG_DP	-	I/O
133	C7	USB_OTG_DN	-	I/O
134	-	DGND	GND	PWR
135	-	VOUT	3.3V	PWR
136	-	VOUT	1.8V	PWR
137	-	DGND	GND	PWR
138	-	DGND	GND	PWR
139	-	VOUT	5V	PWR
140	-	VOUT	5V	PWR
