當前位置： 首頁 >產品中心 >工業計算>單板機>ECB31-P4T13SA2ME8G

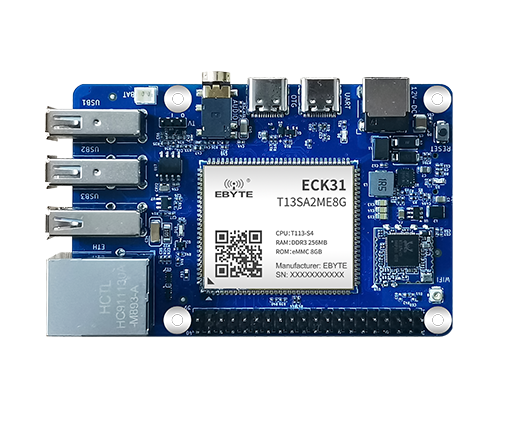

ECB31-P4T13SA2ME8G 工業級單板機

處理器型號：T113-S

處理器主頻：1.2GHz

內存容量：256MB

存儲容量：8GB

產品尺寸：35*29mm

產品重量：46g ± 5g

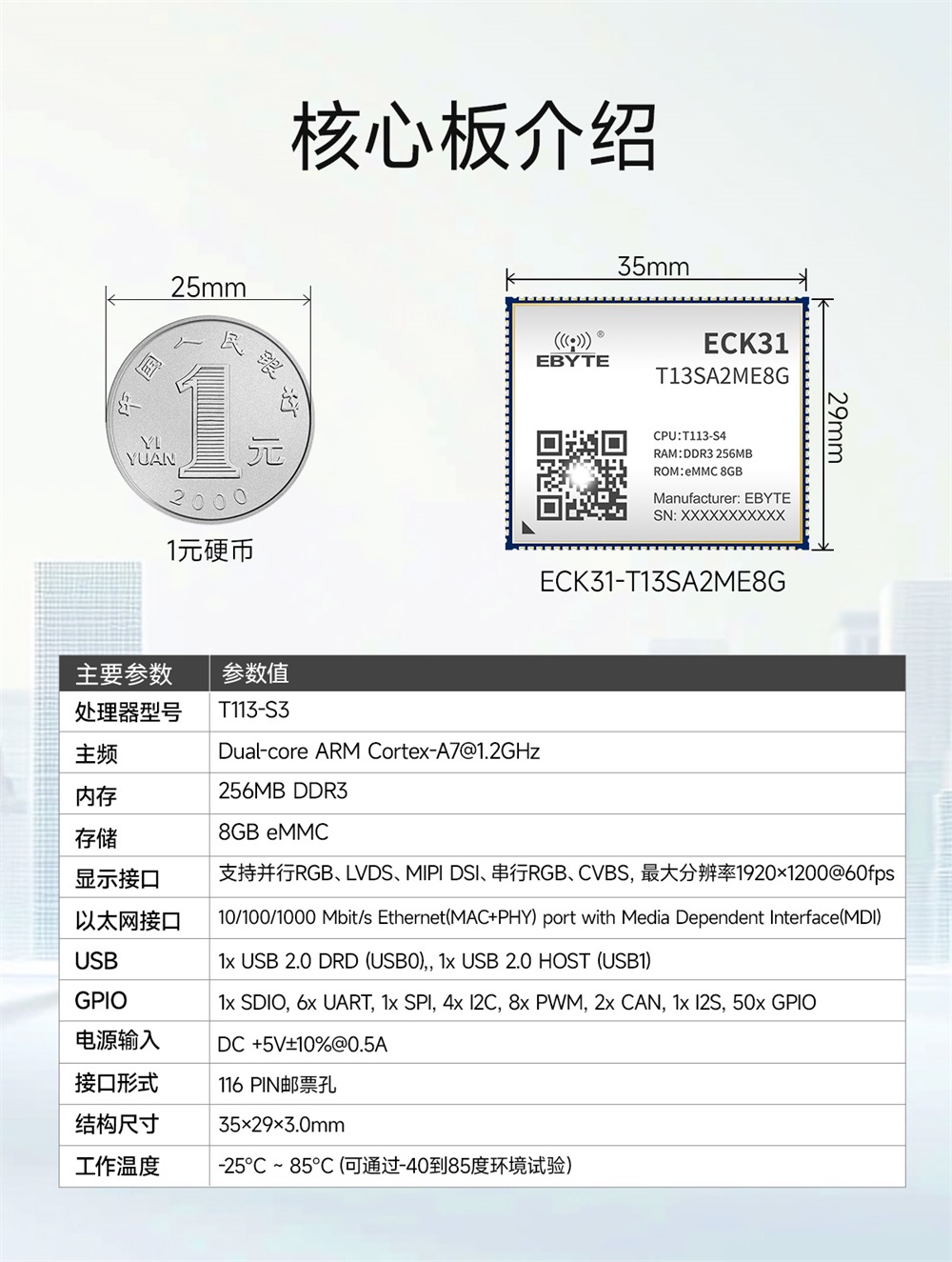

產品簡介：ECB31-P4T13SA2ME8G是億佰特基于全志T113-S系列處理器推出高性價比工業級單板機，單板機由核心板ECK31-T13SA2ME8G和底板組成，核心板與底板采用郵票孔焊接方式組合在一起，外形尺寸兼容樹莓派。設計等級高于普通開發板，可批量用于工業場景。

ECA10電容觸摸屏

ECB31-P4T13SA2ME8G工業級單板機 (1)

ECB31-P4T13SA2ME8G工業級單板機 (2)

ECB31-P4T13SA2ME8G工業級單板機 (3)

ECB31-P4T13SA2ME8G工業級單板機 (4)

ECB31-P4T13SA2ME8G工業級單板機 (5)

ECB31-P4T13SA2ME8G工業級單板機 (6)

ECB31-P4T13SA2ME8G工業級單板機 (7)

ECB31-P4T13SA2ME8G工業級單板機 (8)

ECB31-P4T13SA2ME8G工業級單板機 (9)

ECB31-P4T13SA2ME8G工業級單板機 (10)

ECB31-P4T13SA2ME8G工業級單板機 (11)

ECB31-P4T13SA2ME8G工業級單板機 (12)

ECB31-P4T13SA2ME8G工業級單板機 (13)

ECB31-P4T13SA2ME8G工業級單板機 (14)

ECB31-P4T13SA2ME8G工業級單板機 (15)

ECB31-P4T13SA2ME8G工業級單板機 (16)

ECB31-P4T13SA2ME8G工業級單板機 (17)

ECB31-P4T13SA2ME8G工業級單板機 (18)

ECB31-P4T13SA2ME8G工業級單板機 (19)

ECB31-P4T13SA2ME8G工業級單板機 (20)

ECB31-P4T13SA2ME8G工業級單板機 (21)

ECB31-P4T13SA2ME8G工業級單板機 (22)

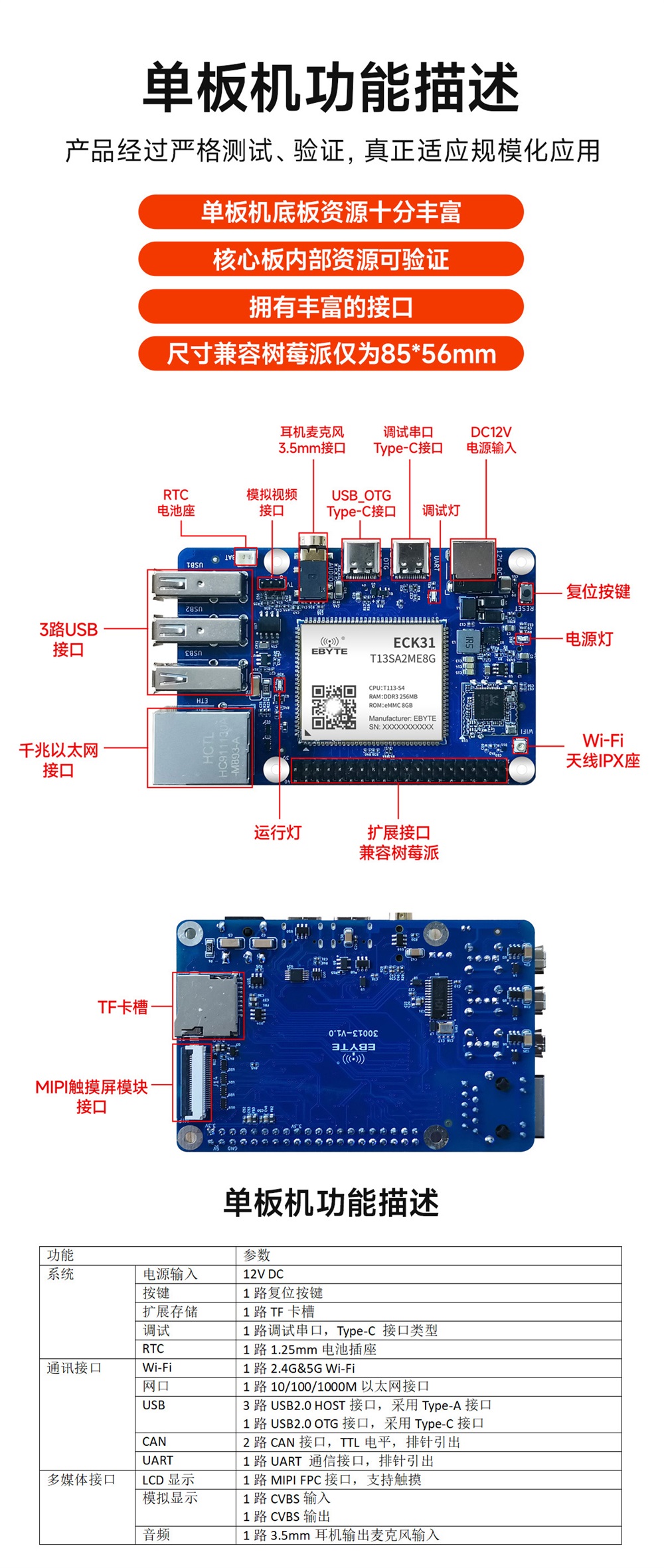

電源輸入12V_1A  DC輸入
處理器全志T113-S處理器：Dual Arm Cortex-A7 core，1.2GHz；RISC-V；HiFi4 DSP，1.2GHz；
存儲內存512MB，DDR3；
FLASH8GB，eMMC；
顯示1路26Pin FPC MIPI顯示接口，支持4-lane，最大分辨率支持1080P（1920×1080@60fps），支持觸摸屏；

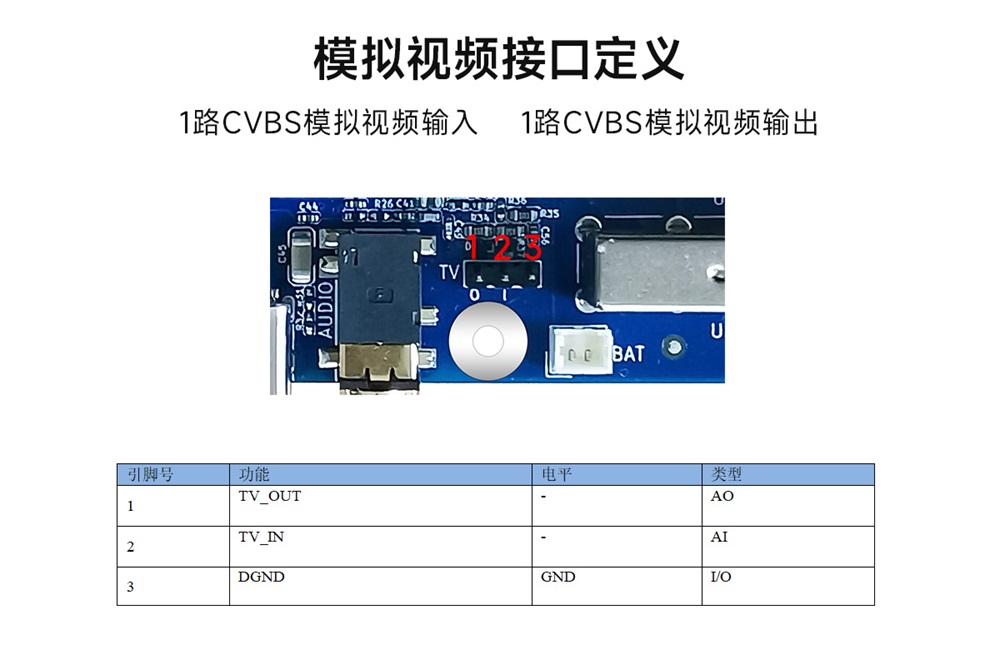

1路CVBS輸出，支持NTSC和PAL制式；
1路CVBS輸入，支持NTSC和PAL制式；
USB HOST3路USB2.0 HOST；
USB OTG1路USB OTG，Type-C 接口類型；
網口1路10/100/1000M自適應RJ45以太網口；
WiFi1路2.4G &5G Wi-Fi；
TF1個TF卡槽，支持插拔檢測；
音頻1路3.5mm音頻接口，支持耳機輸出以及麥克風輸入；
調試1路調試串口，Type-C 接口類型；
CAN2路 CAN接口，TTL電平，擴展接口引出；
GPIO28路GPIO，與部分功能復用，擴展接口引出；
串口1路UART通信串口，TTL電平，擴展接口引出；
I2C2路I2C，擴展接口引出；
按鍵1路復位按鍵；
指示燈1 個電源指示燈；
1 個運行指示燈；
1 個調試指示燈；
看門狗支持片內看門狗功能；
RTC1路1.25mm RTC電池座；
電源輸出2路5V 1A電源輸出，擴展接口引出；
2路3.3V 1A電源輸出，擴展接口引出；


ECB31-P4T13SA2ME8G工業級單板機 (20)


核心板引腳號T113-S引腳號默認功能電平/電源軌類型
1/DGNDGNDPWR
231PE13_313.3V/VCCIOI/O
332PE12_323.3V/VCCIOI/O
433PE3_333.3V/VCCIOI/O
535PE2_353.3V/VCCIOI/O
637PE10_373.3V/VCCIOI/O
736PE11_363.3V/VCCIOI/O
8/DGNDGNDPWR
938PE9_383.3V/VCCIOI/O
1039PE8_393.3V/VCCIOI/O
1140PE7_403.3V/VCCIOI/O
1241PE6_413.3V/VCCIOI/O
13/DGNDGNDPWR
1442PE5_423.3V/VCCIOI/O
1543PE4_433.3V/VCCIOI/O
1645PE1_453.3V/VCCIOI/O
1744PE0_443.3V/VCCIOI/O
18/DGNDGNDPWR
1952PD22_523.3V/VCCIOI/O
2053PD21_533.3V/VCCIOI/O
2154PD20_543.3V/VCCIOI/O
22/DGNDGNDPWR
2355PD0_553.3V/VCCIOI/O
2456PD1_563.3V/VCCIOI/O
2557PD2_573.3V/VCCIOI/O
2658PD3_583.3V/VCCIOI/O
27/DGNDGNDPWR
2859PD4_593.3V/VCCIOI/O
2960PD5_603.3V/VCCIOI/O
3061PD6_613.3V/VCCIOI/O
3162PD7_623.3V/VCCIOI/O
32/DGNDGNDPWR
33/DGNDGNDPWR
3463PD8_633.3V/VCCIOI/O
3564PD9_643.3V/VCCIOI/O
3667PD10_673.3V/VCCIOI/O
3768PD11_683.3V/VCCIOI/O
38/DGNDGNDPWR
3969PD13_693.3V/VCCIOI/O
4070PD12_703.3V/VCCIOI/O
4171PD14_713.3V/VCCIOI/O
4272PD15_723.3V/VCCIOI/O
43/DGNDGNDPWR
4473PD16_733.3V/VCCIOI/O
4574PD17_743.3V/VCCIOI/O
4675PD18_753.3V/VCCIOI/O
4776PD19_763.3V/VCCIOI/O
48/DGNDGNDPWR
4978TVOUT0_781.8V/LDOAAO
50/DGNDGNDPWR
5179PB7_793.3V/VCCIOI/O
5280PB6_803.3V/VCCIOI/O
5382PB5_823.3V/VCCIOI/O
5484PB4_843.3V/VCCIOI/O
5585PB3_853.3V/VCCIOI/O
5686PB2_863.3V/VCCIOI/O
57/NC//
58/DGNDGNDPWR
59/DGNDGNDPWR
6087MICIN3P_871.8V/AVCCAI
6188MICIN3N_881.8V/AVCCAI
6293FMINR_931.8V/AVCCAI
6394FMINL_941.8V/AVCCAI
6495LINEINR_951.8V/AVCCAI
6596LINEINL_961.8V/AVCCAI
66/AUD_AGNDAGNDPWR
6798HPOUTR_981.8V/AVCCAO
6899HPOUTL_991.8V/AVCCAO
69100HPOUTFB_1001.8V/AVCCAI
70/AUD_AGNDAGNDPWR
71101GPADC0_1011.8V/AVCCAI
72102TP_X1_1021.8V/AVCCAI
73103TP_X2_1031.8V/AVCCAI
74104TP_Y1_1041.8V/AVCCAI
75105TP_Y2_1051.8V/AVCCAI
76108TVIN0_1081.8V/AVCCAI
77109TVIN1_1091.8V/AVCCAI
78/DGNDGNDPWR
79112USB1_DP_1123.3V/VCCIOI/O
80113USB1_DM_1133.3V/VCCIOI/O
81/DGNDGNDPWR
82114USB0_DM_1143.3V/VCCIOI/O
83115USB0_DP_1153.3V/VCCIOI/O
84/DGNDGNDPWR
85/ETH_LED0G3.3V/VCCIOI/O
86/ETH_LED1Y3.3V/VCCIOI/O
87/NC//
88/NC//
89/NC//
90/DGNDGNDPWR
91/DGNDGNDPWR
92/ETH_MDIP03.3V/VCCIOI/O
93/ETH_MDIN03.3V/VCCIOI/O
94/ETH_MDIP13.3V/VCCIOI/O
95/ETH_MDIN13.3V/VCCIOI/O
96/DGNDGNDPWR
97/ETH_MDIP23.3V/VCCIOI/O
98/ETH_MDIN23.3V/VCCIOI/O
99/ETH_MDIP33.3V/VCCIOI/O
100/ETH_MDIN33.3V/VCCIOI/O
101/DGNDGNDPWR
1027PF0_73.3V/VCCIOI/O
1038PF1_83.3V/VCCIOI/O
1049PF2_93.3V/VCCIOI/O
105/DGNDGNDPWR
10610PF3_103.3V/VCCIOI/O
10711PF4_113.3V/VCCIOI/O
10812PF5_123.3V/VCCIOI/O
10913PF6_133.3V/VCCIOI/O
110/DGNDGNDPWR
11121REFCLK_211.8V/AVCCAO
11227RESET_273.3V/VCCIOI/O
113/1V8_OUT1.8VPWR
114/3V3_OUT3.3VPWR
115/V5_IN5.0VPWR
116/V5_IN5.0VPWR


       在線購買
     【億佰特官方淘寶店】：https://item.taobao.com

     【京東商城】：https://i-item.jd.com

     【阿里巴巴】：https://detail.1688.com


       批量采購/定制產品
     【銷售專線】：4000-330-990         7x24小時銷售服務熱線
     【聯系郵箱】：[email protected]


       技術咨詢
     【在線提交】：http://twohalves.cn/apple-technology.html
     【聯系郵箱】：[email protected]
產品
型號		處理器型號 處理器主頻Hz 內存容量MB 存儲容量MB 產品尺寸 工作溫度 功能特點技術
手冊		樣品
購買
ECB31-P4T13SA2ME8G T113-S 1.2GHz 256 8GB 兼容樹莓派4B85*56mm -25℃-85℃ 工業級，支持Linux,1*千兆網口,1*Wi-Fi,3*USB,2*CAN,1*MIPI_FPC
ECB20-6Y28A5ME8G-I MCIMX6Y2CVM08AB 792M 512 8GB 2.5寸100*72mm -40℃-85℃ 工業級，支持Linux,2*網口,1*Wi-Fi,1*4G,2*USB_HOST,2*CAN_FD(TTL),1*RGB888_FPC,1*HDMI
ECB30-P4T13IA5ME8G-I T113-i 1.2G 512 8GB 兼容樹莓派4B 85*56mm -40℃-85℃ 工業級，支持Linux,1*千兆網口,1*Wi-Fi,4*USB,2*CAN,1*MIPI FPC
ECB10-135A5M5M-I STM32MP135AAF3 650M 512 512 2.5寸 100*72mm -40℃-85℃ 工業級，支持Linux,1*千兆網口,4*USB,1*CAN FD,1*HDMI,1*RGB888 FPC
  • ECB31-P4T13SA2ME8G

    產品型號：ECB31-P4T13SA2ME8G

    處理器型號 :T113-S

    處理器主頻Hz :1.2GHz

    內存容量MB :256

    存儲容量MB :8GB

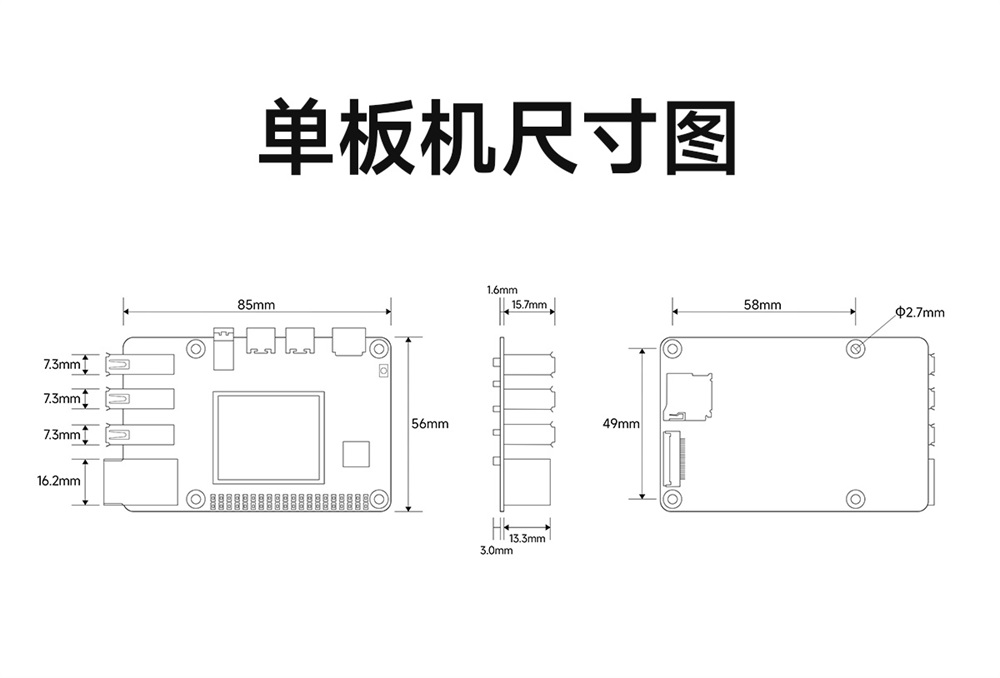

    產品尺寸 :兼容樹莓派4B85*56mm
