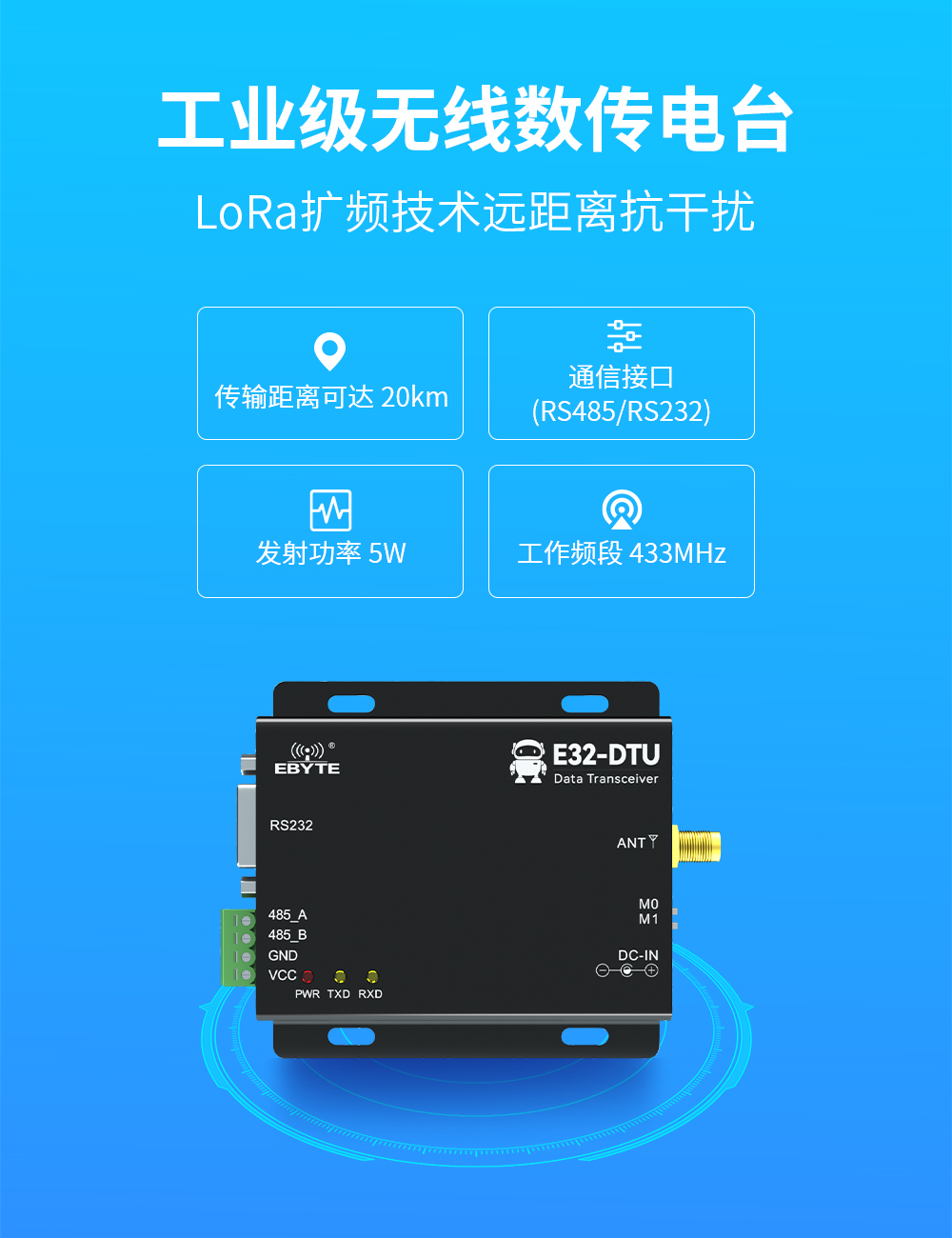

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~441 MHz | 出廠默認 433MHz |
| 發射功率 | 37 dBm | 最大功率約5W |
| 接收靈敏度 | -130 dBm | 空速 2.4kbps |
| 空中速率 | 0.3k~19.2kbps | 出廠默認 2.4kbps |
| 實測距離 | 20 km | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速2.4kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 124 * 105 * 25 mm | |
| 天線形式 | SMA-K | |
| 通信接口 | RS232/RS485 | 波特率支持1200~115200，出廠默認9600 |
| 接口方式 | DB-9/壓線 | 標準 DB9 孔式/3.81 接線端子 |
| 緩存容量 | 512字節 | 內部自動分包58字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 8 | 12 | 28 | V | |
| 發射電流 | 945 | 1050 | 1155 | mA | 37dBm（5W） |
| 守候電流 | 40 | 44 | 49 | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

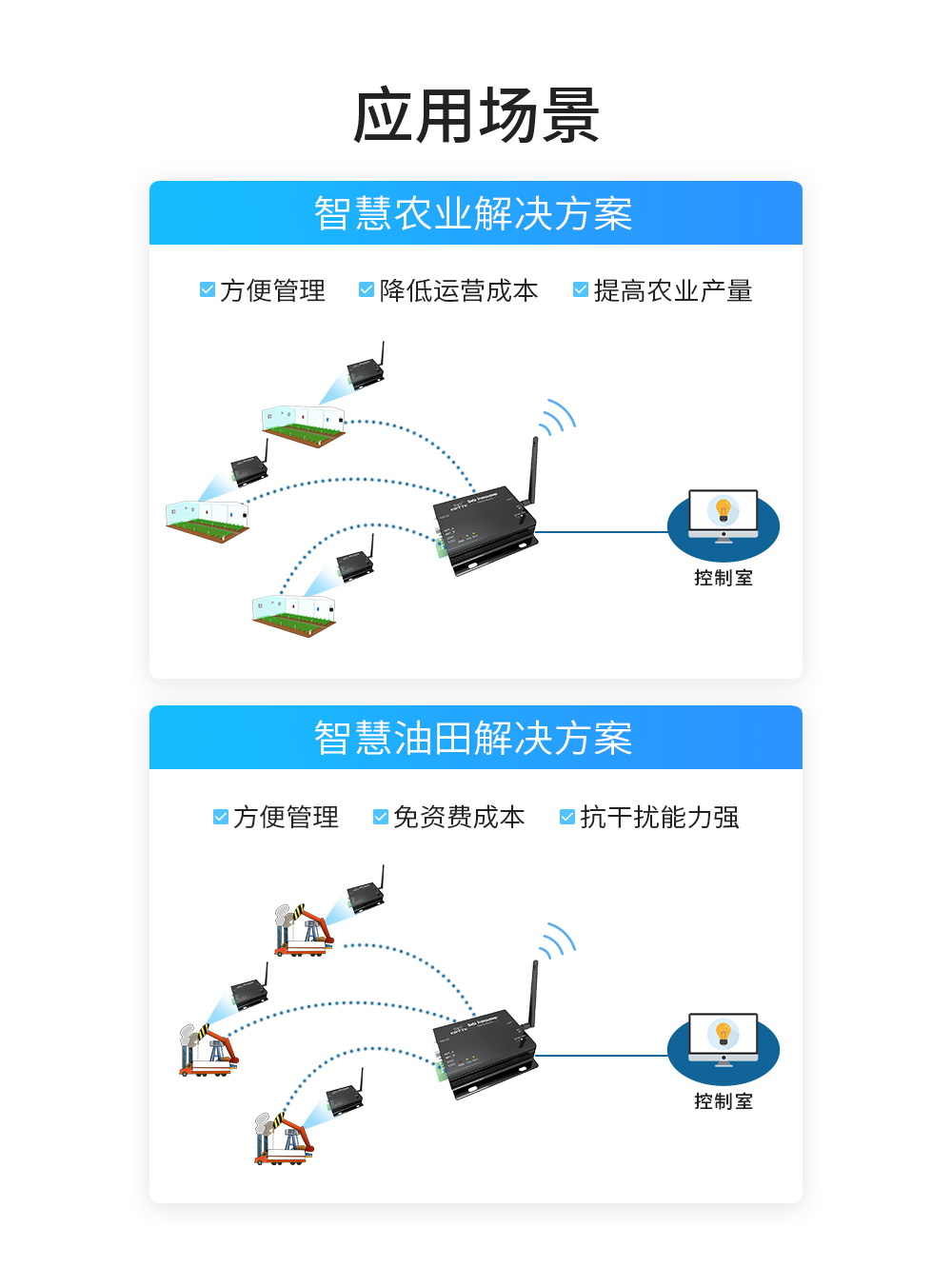

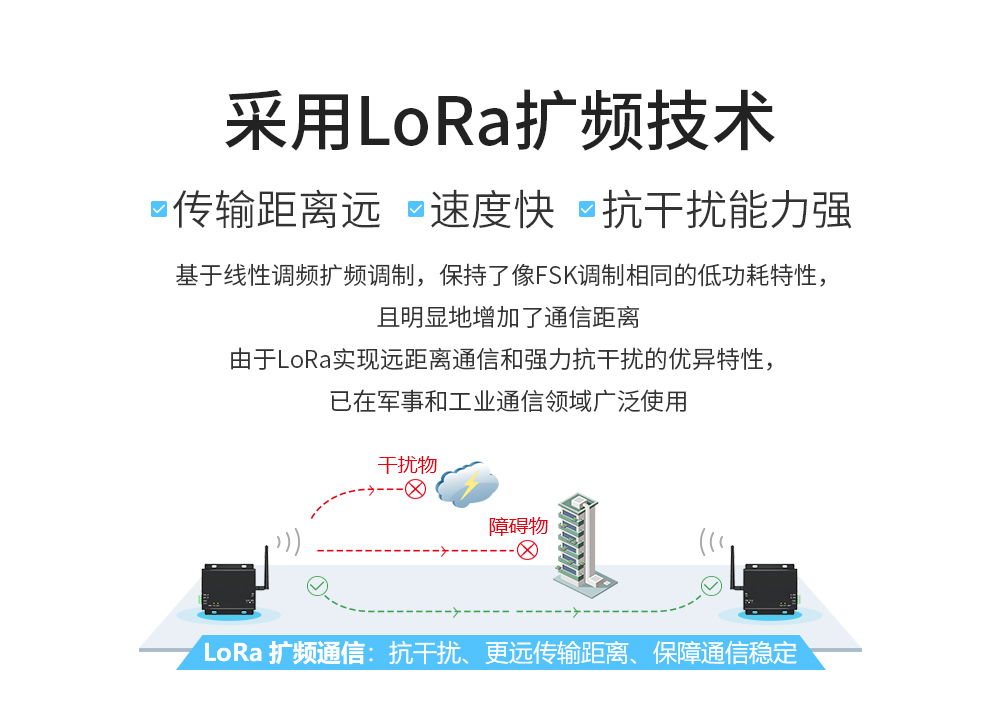

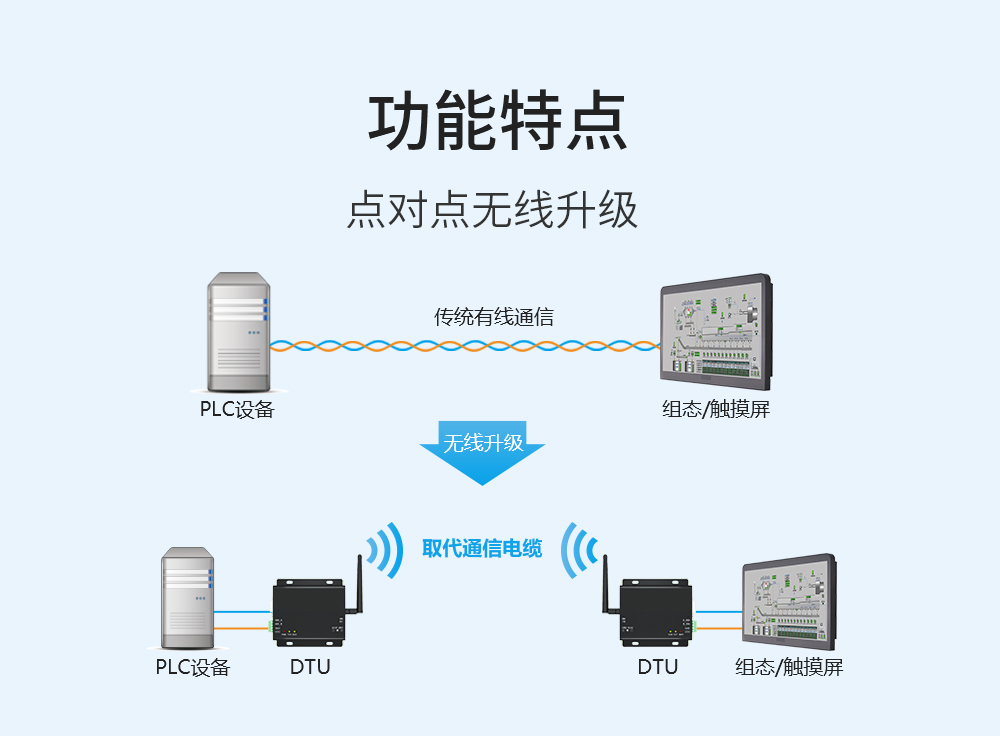

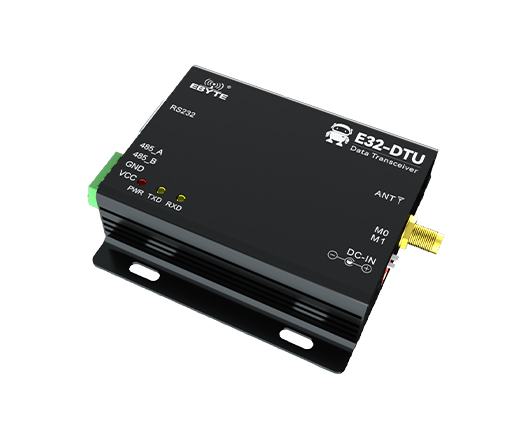

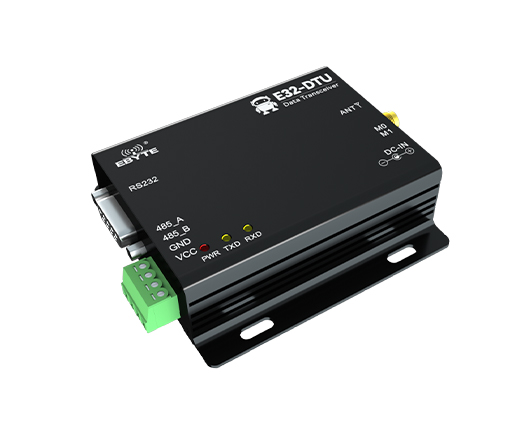

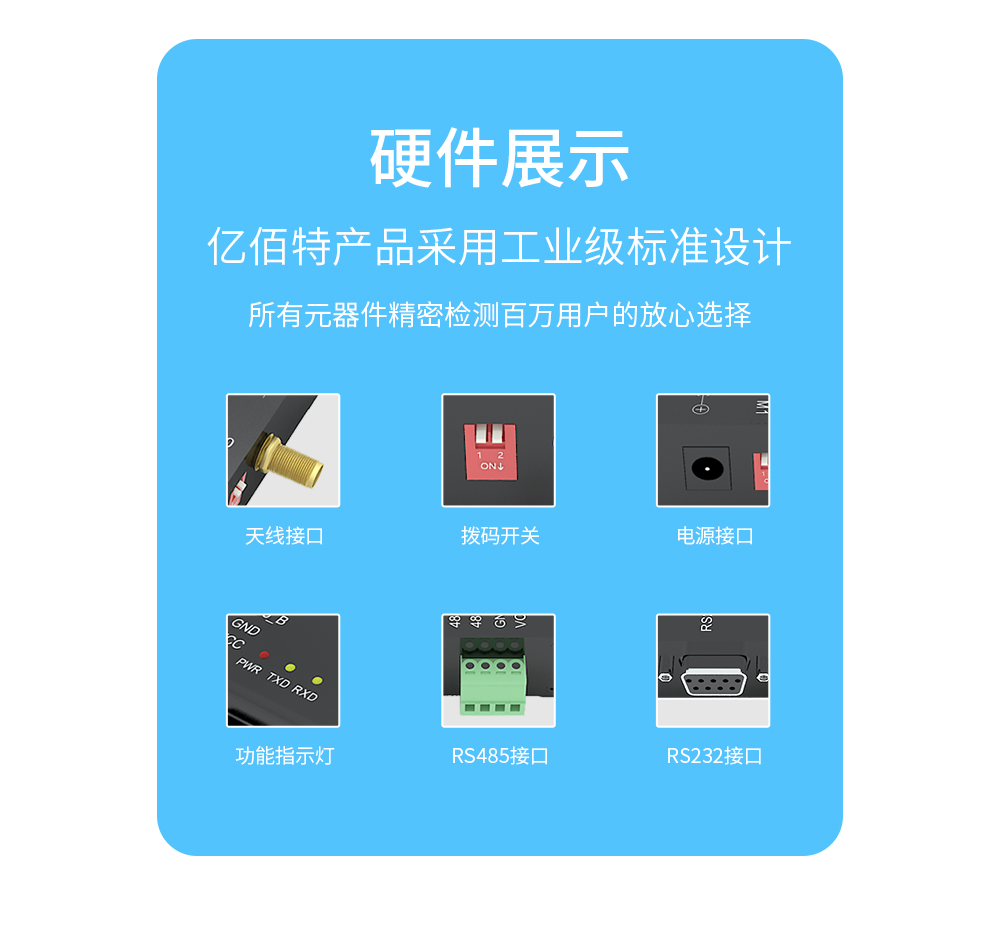

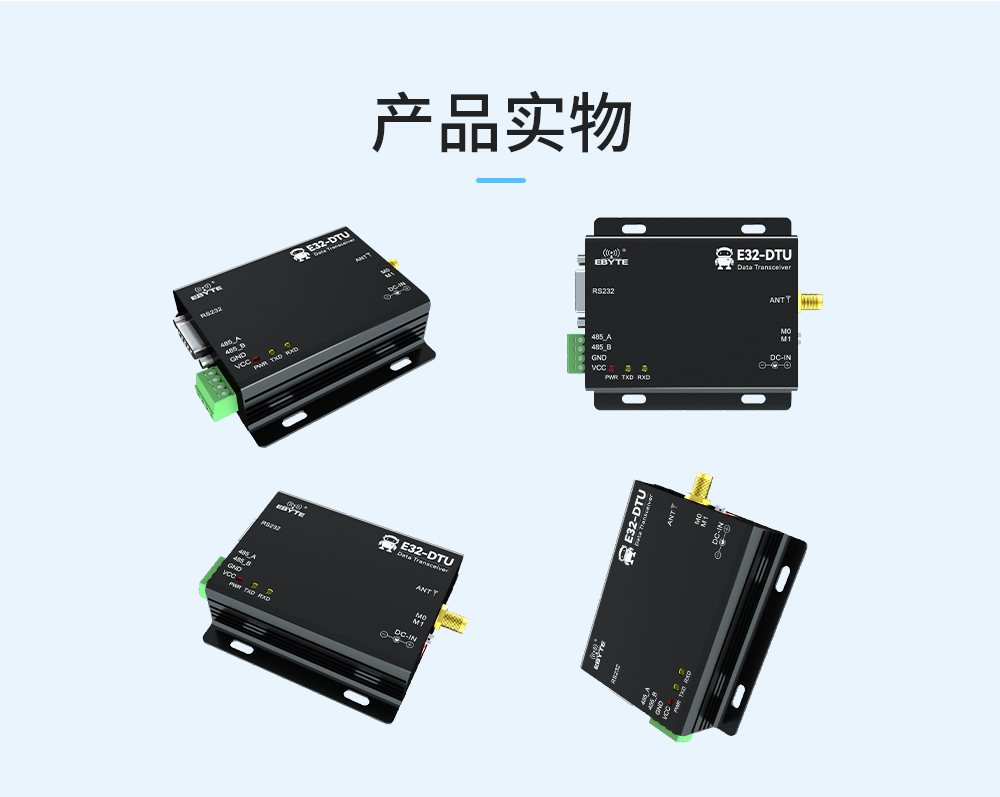

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9母型插座 | RS-232接口 | 標準RS-232接口 |
| 2 | 3.81接線端子 | RS-485、電源接口 | 標準RS-485接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC電源接口 | 電源接口 | 直插式圓孔，外徑5.5mm，內徑2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 產品說明書 |
【用戶手冊】E32-DTU(433L37)-V8_UserManual_CN  |
| 工具軟件 |
| 【參數配置】億佰特網絡配置工具 |
| 【XCOM】 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E32-400T20S-V2.0 | UART | LoRa方案 | 433M 470M | 20 | 3 | 0.3k~19.2k | 貼片 | 26*16 | LoRa擴頻、遠距離無線透傳 | ||
| E32-400M33S | SPI | SX1278 | 400M | 33 | 16 | - | 貼片 | 24*38.5 | LoRa擴頻、2W大功率、SPI硬件模塊 | ||
| E32-433T37S | UART | LoRa方案 | 433M | 37 | 25 | 0.3k~19.2k | 貼片 | 50*30.9 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L33)-V8 | RS232 RS485 | SX1278 | 433M | 33 | 12 | 2.4~19.2k | 標準 DB9 孔式 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-433T33S | UART | LoRa方案 | 433M | 33 | 16 | 0.3~19.2k | 貼片 | 25*40.5 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(900L30)-V8 | RS232 RS485 | SX1278 | 868M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(900L20)-V8 | RS232 RS485 | SX1276 | 868M | 20 | 3 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L37)-V8 | RS232 RS485 | SX1278 | 433M | 37 | 20 | 2.4~19.2k | 壓線/DB9 | 105*104*25.5 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L30)-V8 | RS232 RS485 | SX1278 | 433M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L20)-V8 | RS232 RS485 | SX1278 | 433M | 20 | 3.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | 直序擴頻技術，通訊距離更遠 | ||
| E32-433T33D | UART | LoRa方案 | 433M | 33 | 16 | 0.3k~19.2k | 直插 | 37*60*7.6 | LoRa擴頻，遠距離抗干擾 | ||
| E32-400M20S | SPI | SX1278 | 410M 493M | 20 | 5 | 0.018~37.5k | 貼片 | 14*20 | LoRa擴頻 | ||
| E32-433T20S | UART | LoRa方案 | 433M | 20 | 5.0 | 2.4k～19.2k | 貼片 | 16*26 | LoRa擴頻，遠距離抗干擾 | ||
| E32-900M20S | SPI | SX1276 | 868M 915M | 20 | 5 | 0.018k~37.5k | 貼片 | 14*20 | LoRa擴頻 | ||
| E32-900T20S | UART | LoRa方案 | 868M 915M | 20 | 5.5 | 0.3k~19.2k | 貼片 | 26*16 | LoRa擴頻 | ||
| E32-900M30S | SPI | SX1276 | 868M 915M | 30 | 10 | 0.018k~37.5k | 貼片 | 24*38.5 | LoRa擴頻 | ||
| E32-900T30D | UART | LoRa方案 | 868M 915M | 30 | 8 | 0.3k~19.2k | 直插式 | 24*43 | LoRa擴頻 | ||
| E32-900T20D | UART | LoRa方案 | 868M 915M | 20 | 5.5 | 0.3k~19.2k | 直插式 | 21*36 | LoRa擴頻 | ||
| E32-400M30S | SPI | SX1278 | 433M 470M | 30 | 10 | 0.018k~37.5k | 貼片 | 24*38.5 | LoRa擴頻 | ||
| E32-900T30S | UART | LoRa方案 | 915M | 30 | 8 | - | 貼片 | 25 * 40.5 | LoRa擴頻，遠距離抗干擾 | ||
| E32-433T30S | UART | LoRa方案 | 433M | 30 | 8 | 2.4k~19.2k | 貼片 | 25*40.5 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(868L30) | RS232 RS485 | SX1276 | 868M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(915L30) | RS232 RS485 | SX1276 | 915M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(170L30) | RS232 RS485 | SX1278 | 170M | 30 | 8 | 0.3~9.6k | 壓線/DB9 | 82*62*25 | 穿墻王，LoRa擴頻抗干擾 | ||
| E32-170T30D | UART | LoRa方案 | 170M | 30 | 8.0 | 0.3k~9.6k | 直插 | 24 * 43 | 穿墻王，LoRa擴頻抗干擾 | ||
| E32-DTU(868L20) | RS232 RS485 | SX1276 | 868M | 20 | 3 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(915L20) | RS232 RS485 | SX1276 | 915M | 20 | 3 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L30) | RS232 RS485 | SX1278 | 433M | 30 | 8.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-DTU(433L20) | RS232 RS485 | SX1278 | 433M | 20 | 3.0 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E32-433T20D | UART | LoRa方案 | 433M | 20 | 3 | 2.4k~19.2k | 直插 | 21*36 | LoRa擴頻，遠距離抗干擾 | ||
| E32-433T30D | UART | LoRa方案 | 433M | 30 | 8 | 2.4k~19.2k | 直插 | 24*43 | LoRa擴頻，遠距離抗干擾 |
