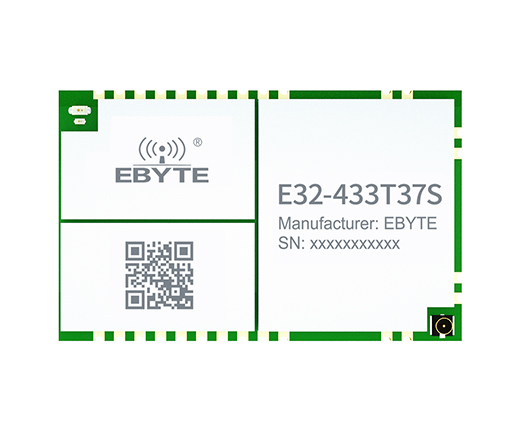

芯片方案：LoRa方案
工作頻率：410~441MHz
發射功率：37dBm

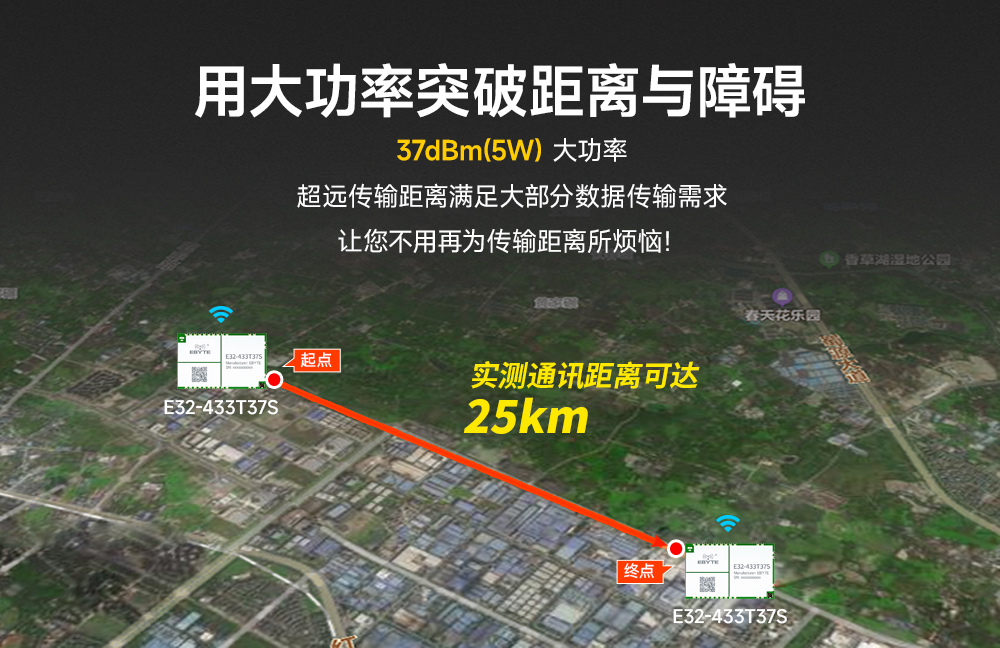

通信距離：25km

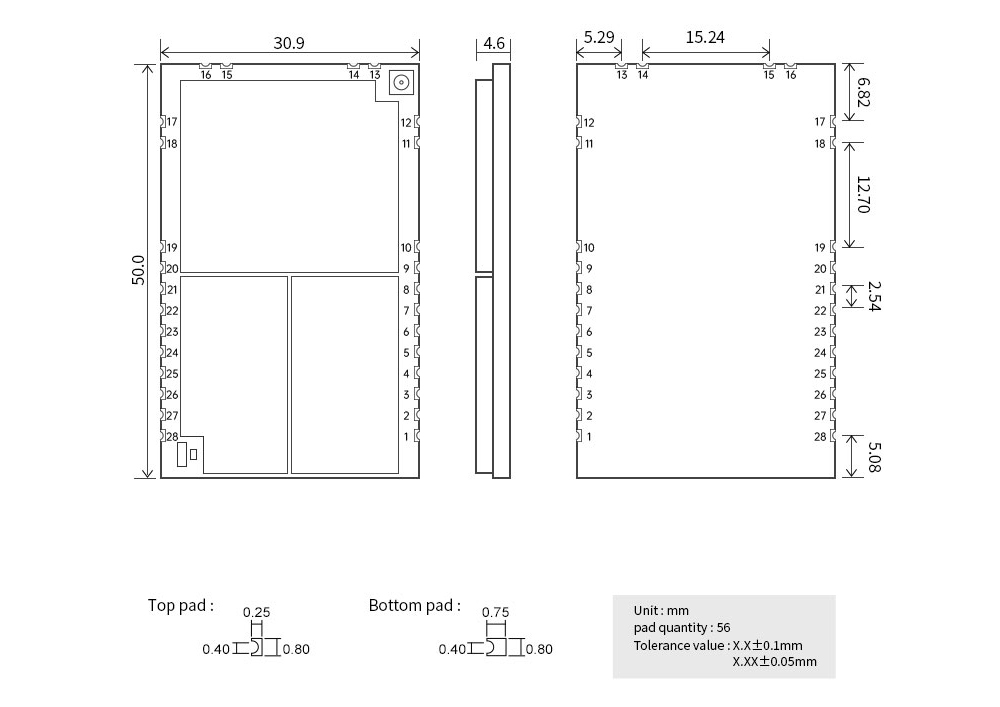

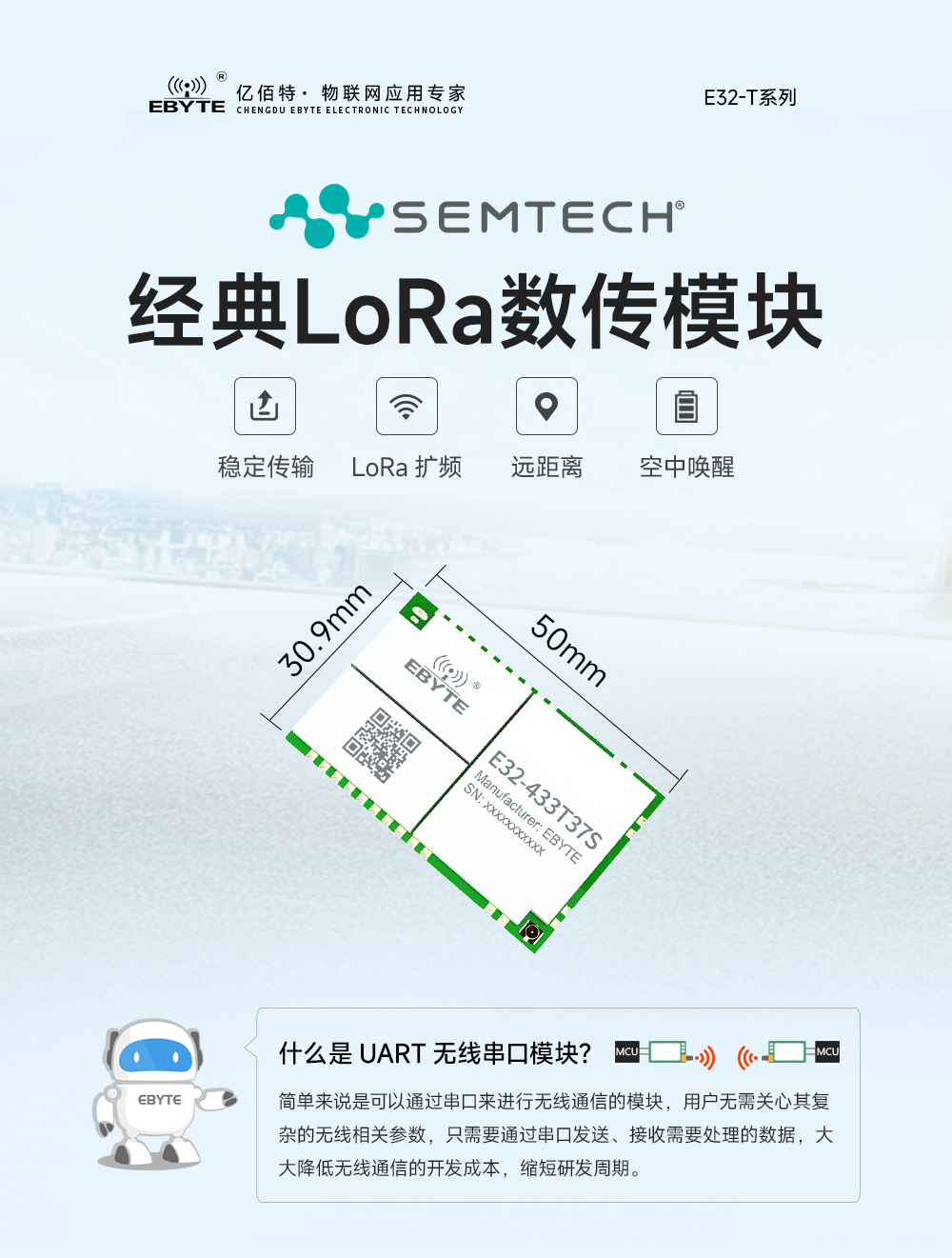

產品尺寸：50*30.9mm 產品重量：10.8±0.1g

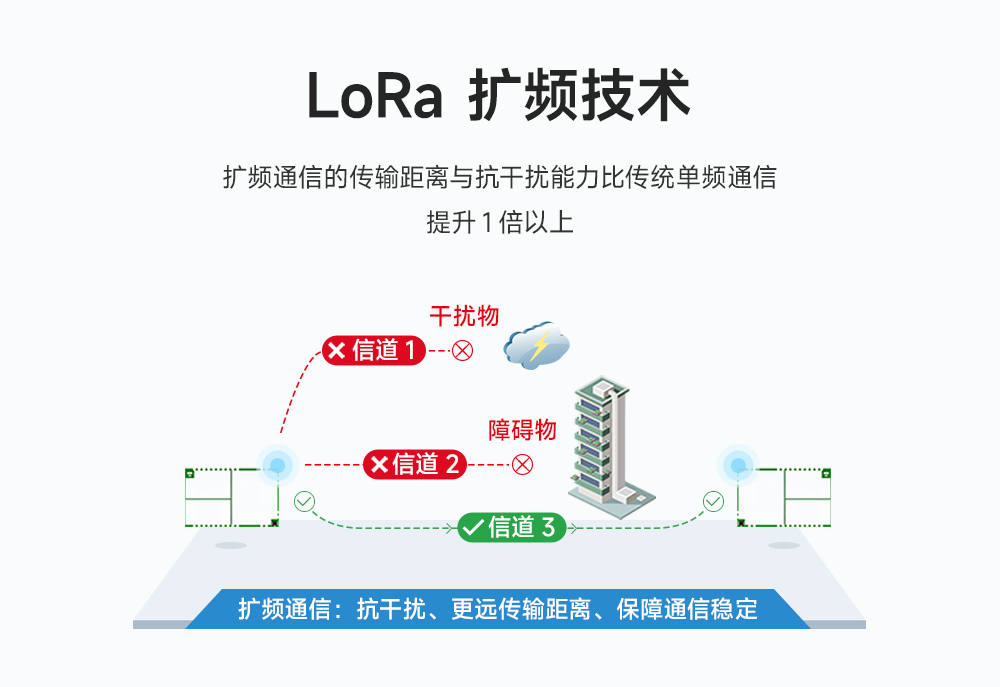

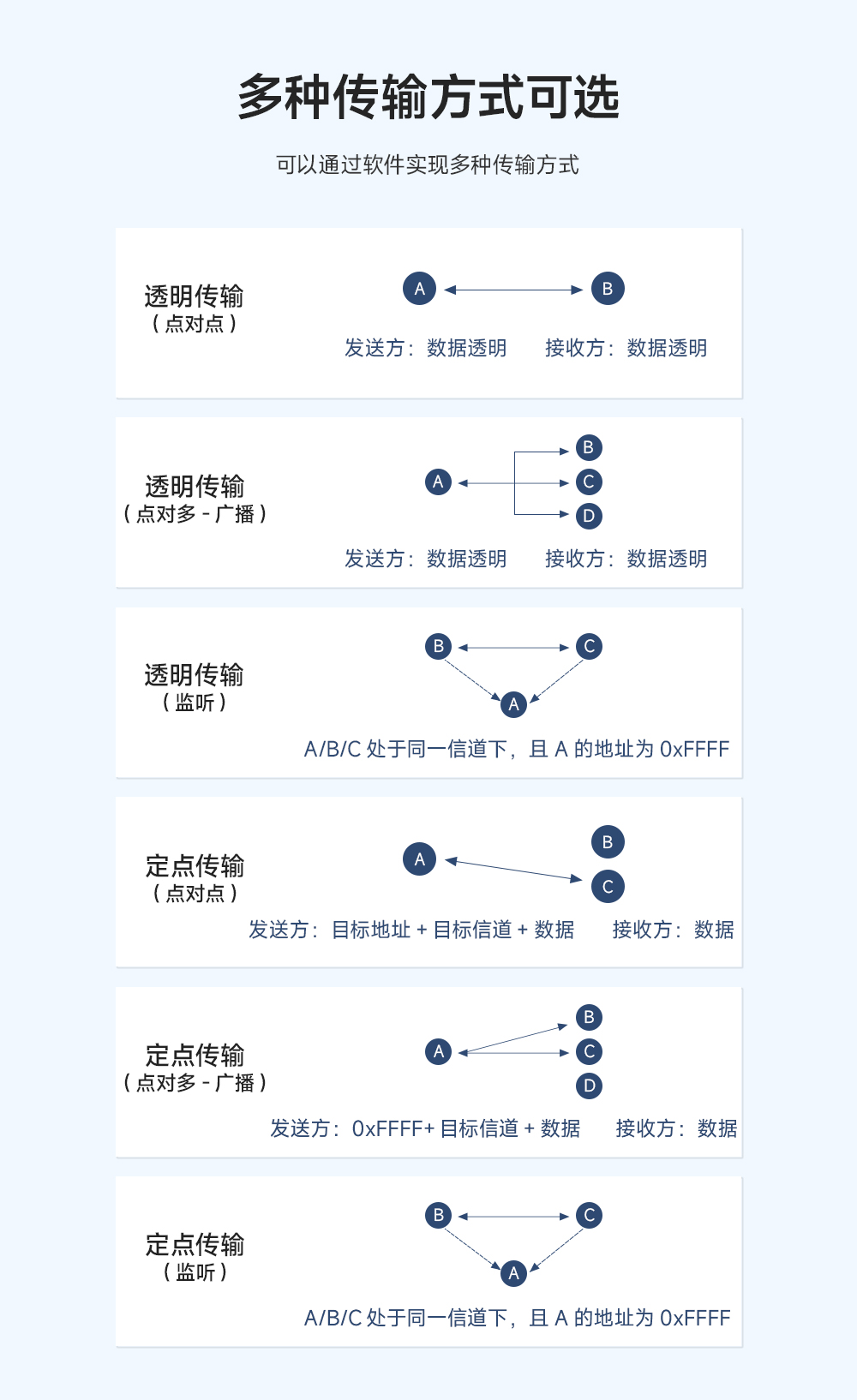

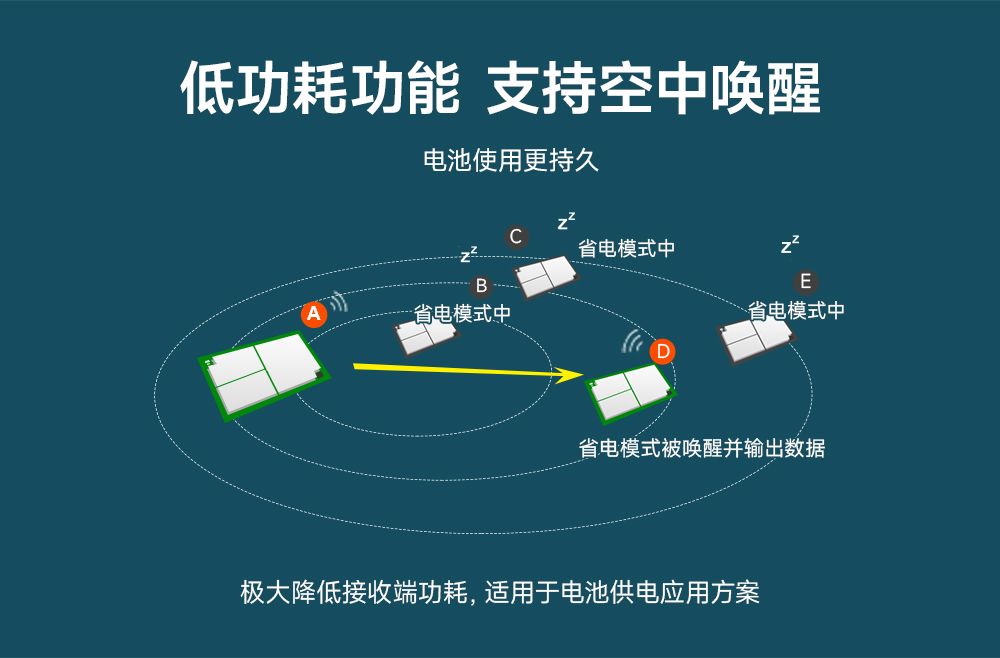

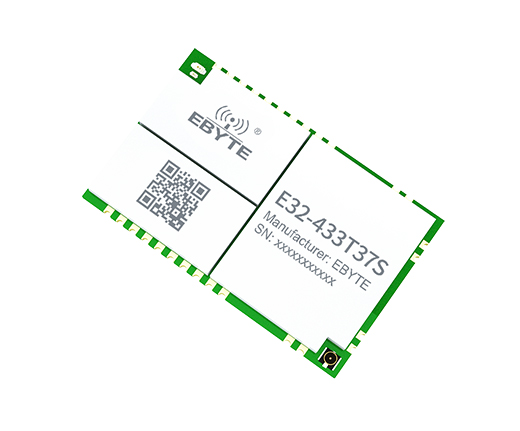

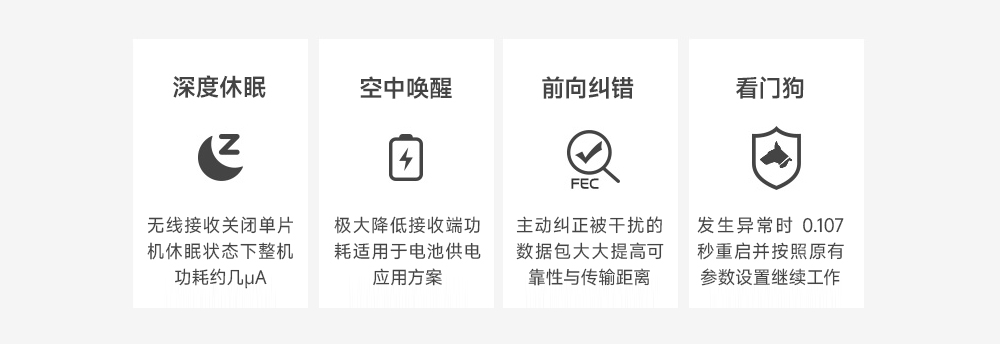

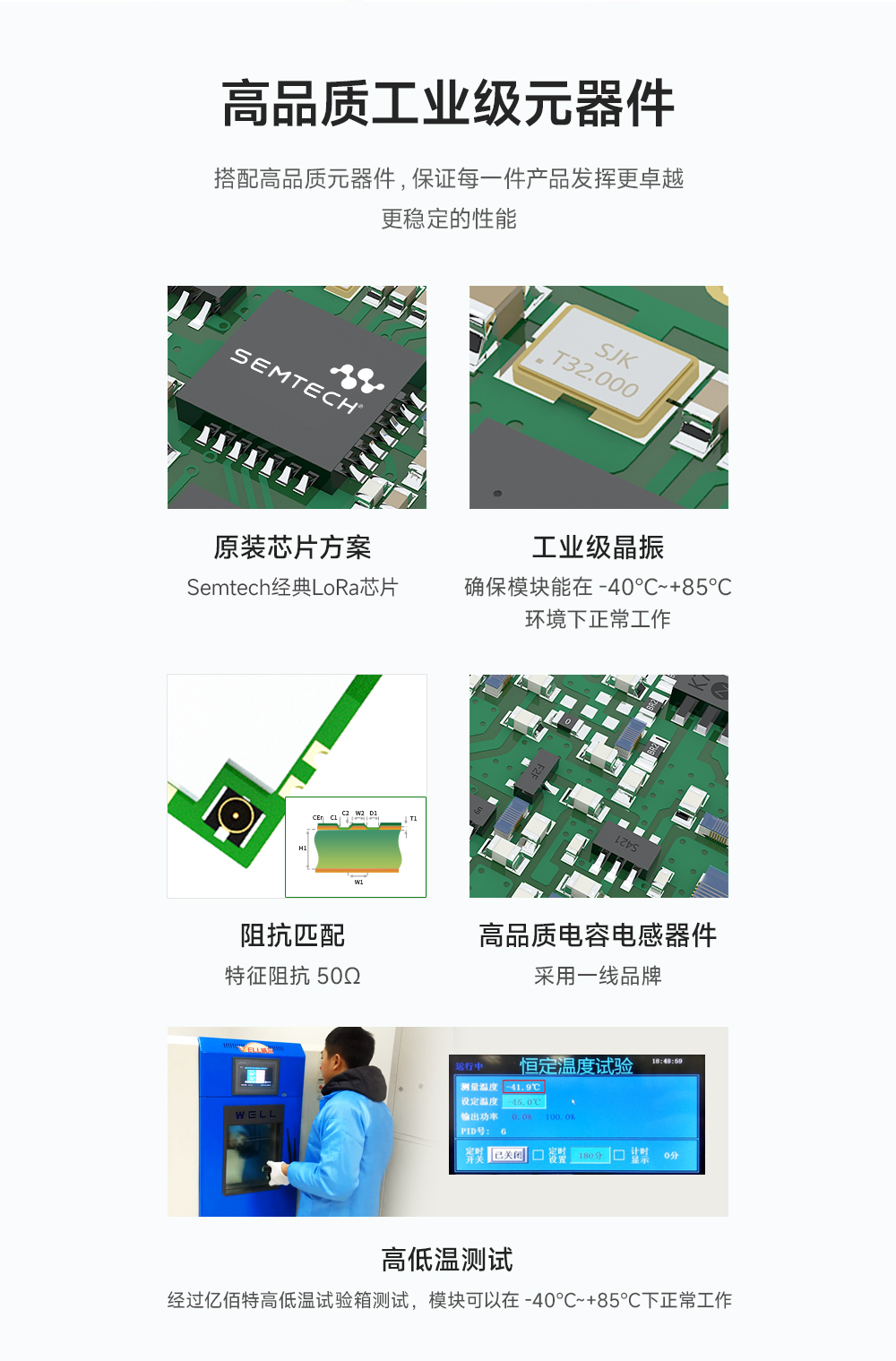

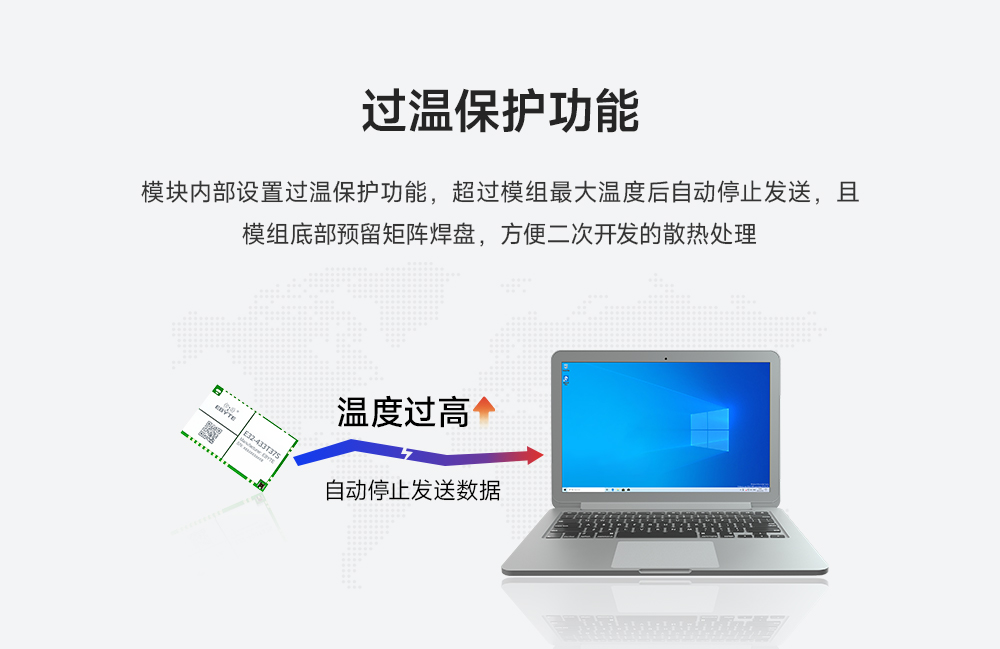

功能特點：E32-433T37S是全新一代LoRa擴頻模塊，基于LoRa方案的無線串口模塊（UART），具有多種傳輸方式，工作在(410～441MHz）頻段（默認433MHz），LoRa擴頻技術，TTL電平輸出，支持4.5V-15V的供電電壓。LoRa模塊采用全新一代LoRa擴頻技術，比其他傳統方案速度更快，功耗更低，體積更??；支持空中喚醒、無線配置、等功能，可提供定制開發服務。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓(V) | 4.5 | 15 | 超過15V 可能永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 大功率射頻請勿近距離通信 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓v | 4.5 | 5~12v | 15 | ≥4.5V可保證輸出功率，電壓越低供電電流越大 | |
| 通信電平(V) | - | 3.3 | - | 使用5V電平可能有燒毀風險，需使用電平轉換電路 | |
| 工作溫度（℃) | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 410 | - | 441 | 支持ISM頻段 | |
| 功 耗 | 5V發射電流（mA） | 2900 | 3100 | 3300 | 50歐阻抗下測試，阻抗不匹配可能導致電流偏大，使用5V供電請?zhí)峁┲辽?/span>3.5A輸出的供電電源 |
| 12V發射電流（mA) | 900 | 1100 | 1300 | 50歐阻抗下測試，阻抗不匹配可能導致電流偏大，使用12V供電請?zhí)峁┲辽?/span>1.5A輸出的供電電源 | |
| 接收電流(mA) | 38 | 43 | 48 | 供電電壓：12V DC | |
| 休眠電流（uA) | - | 2 | - | 軟件關斷 | |
| 最大發射功率（dBm) | 36 | 37 | 37.5 | - | |
| 接收靈敏度（dBm) | -125 | -126 | -127 | 空中速率2.4 kbps | |
| 空中速率 | 0.3k | 2.4k | 19.2k | 用戶編程控制 | |
| 參考距離 | 25km | 晴朗空曠，成都市區，天線增益5dBi，天線高度2.5米，空速2.4K. | |||
| 發射長度 | 58 Byte | 單包最大容量，超出后自動分包。 | |||
| 緩存容量 | 512 Byte | - | |||
| 調制方式 | LoRa | 新一代LoRa調制技術 | |||
| 通信接口 | UART串口 | TTL電平 | |||
| 封裝方式 | 貼片 | SMD | |||
| 接口方式 | 2.54mm郵票孔 | - | |||
| 外形尺寸 | 50*30.9mm | - | |||
| 射頻接口 | IPEX/郵票孔 | 特性阻抗約50歐姆 | |||
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 輸入 | 模塊地線 |
| 2 | GND | 輸入 | 模塊地線 |
| 3 | VCC | 輸入 | 模塊電源正參考，電壓范圍:4.5~15V DC |
| 4 | VCC | 輸入 | 模塊電源正參考，電壓范圍:4.5~15V DC |
| 5 | RESET | 輸入 | 模塊復位引腳 |
| 6 | AUX | 輸出 | 用于指示模塊工作狀態;用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；(可以懸空) |
| 7 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳; |
| 8 | RXD | 輸入 | TTL串口輸入，連接到外部 TXD輸出引腳; |

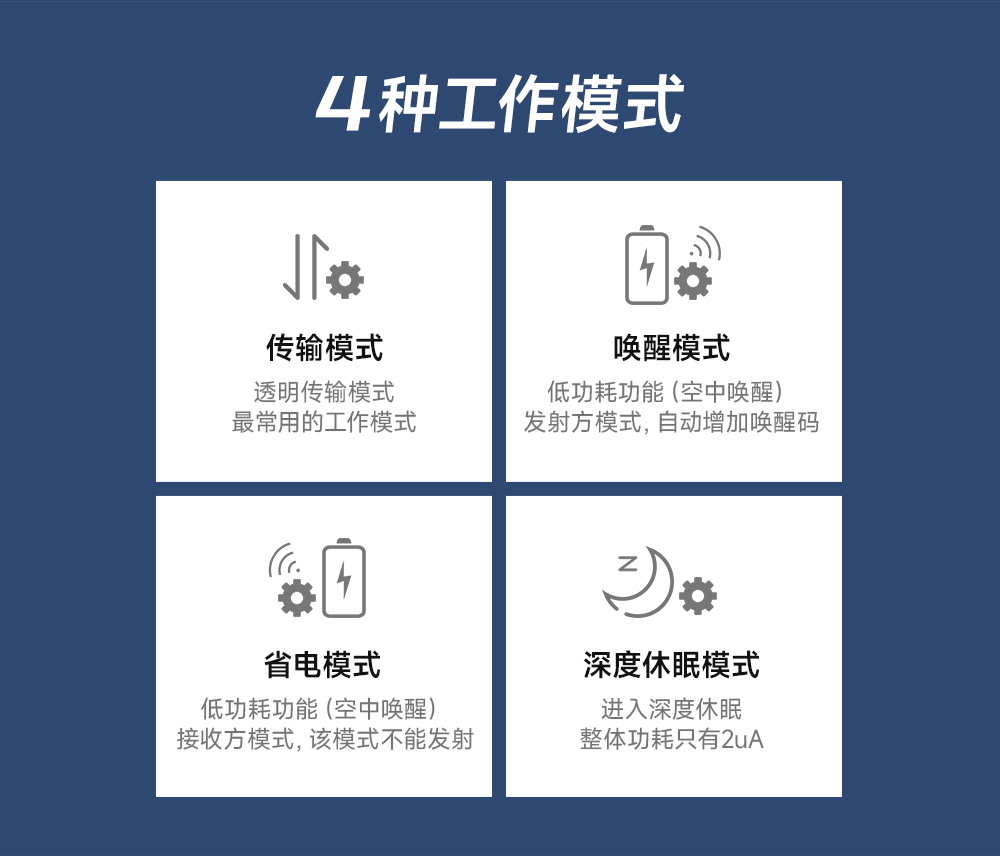

| 9 | M1 | 輸入(極弱上拉) | 和M0配合，決定模塊的4種工作模式(不可懸空，如不使用可接地) |
| 10 | M0 | 輸入(極弱上拉) | 和M1配合，決定模塊的4種工作模式(不可懸空，如不使用可接地) |
| 11 | GND | 輸入 | 模塊地線 |
| 12 | GND | 輸入 | 模塊地線 |
| 13 | ANT | 輸出 | 天線接口（高煩信號輸出，50歐姆特性阻抗) |
| 14 | GND | 輸入 | 模塊地線 |
| 15 | GND | 輸入 | 模塊地線 |
| 16 | GND | 輸入 | 模塊地線 |
| 17 | GND | 輸入 | 模塊地線 |
| 18 | GND | 輸入 | 模塊地線 |
| 19 | GND | 輸入 | 模塊地線 |
| 20 | STATE | 輸出 | 模塊狀態指示輸出，如未使用懸空處理即可 |
| 21 | 485-EN | 輸入/輸出 | 外置485芯片的使能控制腳，如未使用懸空處理即可 |
| 22 | NC | - | 無需關心，懸空處理 |
| 23 | NC | - | 無需關心，懸空處理 |
| 24 | NC | - | 無需關心，懸空處理 |
| 25 | NC | - | 無需關心，懸空處理 |
| 26 | SWDIO | - | 無需關心，懸空處理 |
| 27 | GND | 輸入 | 模塊地線 |
| 28 | SWCLK | - | 無需關心，懸空處理 |
注意：模塊發送時必須接 50 歐阻抗天線，空載發送可能造成模組永久損壞?。?！
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：使用默認參數，需求4km以上，客戶手里有12個模塊 5V供電，開闊郊區，電源輸出額定2A。 發射端是吸盤天線，接收端是膠棒天線，距離地面1.5-2米。電源紋波最大±15mv 多個環境測試，都是不超過2km，全部都是這種情況。 請幫忙分析一下，距離該如何提升。是否還有其他需要注意的 |
| 答：如果沒有吸附，建議吸附；有兩種方案：1.更換發射端的天線為TX433-XPH-300，2.接收端天線換成TX433-JK-20試試，同時吸盤吸附鐵皮上。 |
| ★ 問：地址配置不能帶F，比如15/31，都不行是怎么回事？ |
| 答：定點模式，信道1，地址為15或31或十六進制帶有F的地址都可以通信。 |
| ★ 問：用配套的工具軟件“RF Setting”對模塊進行參數設置，但一直沒有成功，電源已經加上，波特率9600,8N1，在休眠模式(M0和M1直接接的3.3V)下進行設置，請問一下還有哪里需要注意的嗎？ |
| 答：1.模塊和電腦是通過我們的E15-USB-T2連接的嗎？如果不是，確定USB轉TTL是否是好的，檢測方法很簡單，將串口RXTX短接，串口助手發送數據，看能否收到相同數據；2.如果轉接板好的，請確認RX TX。 |
| ★ 問：使用模式0，使用兩塊USB轉接板連接電腦，雙方可以收發數據；再將其中一塊接到我的主板，發送協議代碼，無反應，使用我主板帶的485口通訊正常。 |
| 答：檢查無線模塊發出數據沒有，一個接設備，一個接電腦 設備發送，電腦能否收到數據。 |
| ★ 問：模塊測試，一端接電腦，一端接單片機，電腦端發送數據單片機可以接收，但是單片機端發數據電腦接收不到是什么原因呢，兩端都在 |
| 答：使用的什么單片機， 在TX.RX上串聯一個500歐姆左右的電阻試試。 |
| ★ 問：測試一對模塊，一端連到電腦，一端連到stm32f103zet6 單片機，連單片機的模塊給連電腦的模塊發數據可以收到，連電腦的模塊給連單片機的模塊發數據收不到是什么原因呢，用的是透傳模式。 |
| 答：1、確保操作正確，模塊參數設置正確；2、確保我們模塊能正常工作；3、模塊的 TXD 和 AUX 腳加 4~10K 上拉電阻，再測試。 |
| ★ 問：接單片機測試，M0,M1接高電平，模塊上電初始化以后，AUX一直輸出低電平，讀取不了參數是什么原因呢？ |
| 答：1、確保我們模塊沒有問題，單獨測試看模塊是否正常；2、使用什么單片機，一些5V單片機可能需要在模塊的 TXD 和 AUX 腳加 4-10K 上拉電阻。 |
| ★ 問：無線串口的組網方案？ |
| 答：推薦使用輪詢組網。 |
