接口信號：RS485/RS422/RS232
工作電壓：DC 8～28V
域名解析：支持，可手動配置服務器地址
安裝方式：定位孔安裝
產品尺寸：173x95x26.5mm
產品重量：340g±5g

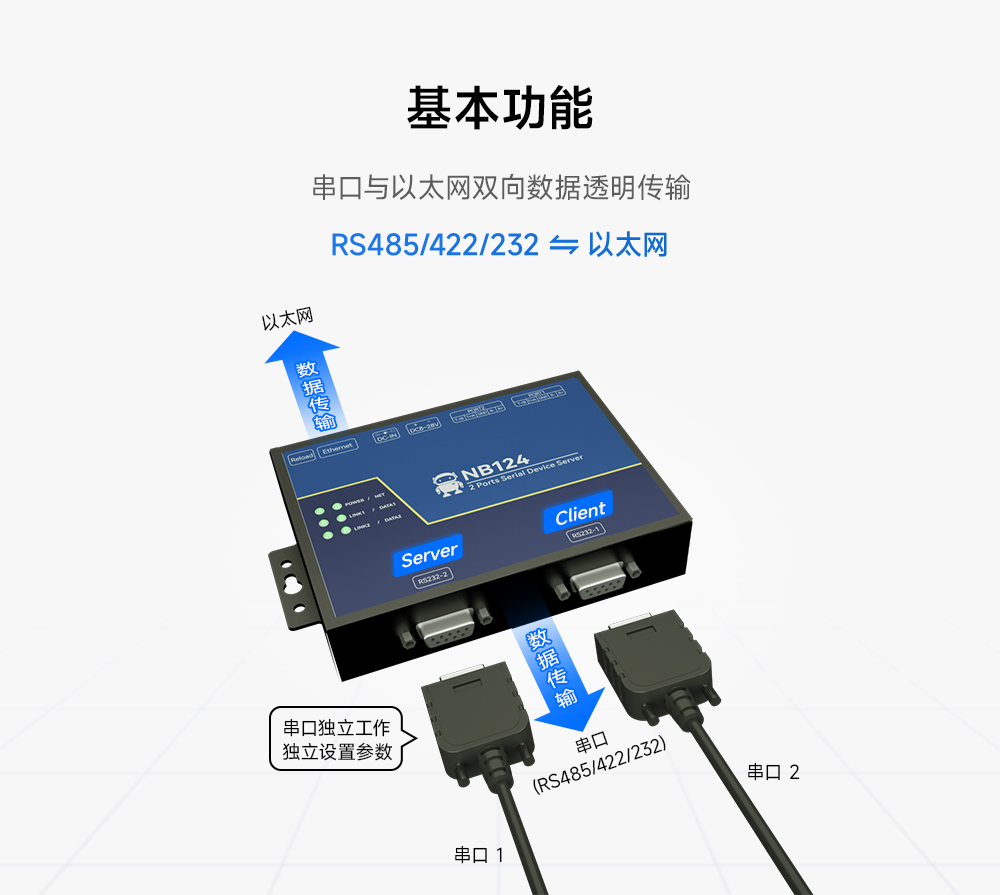

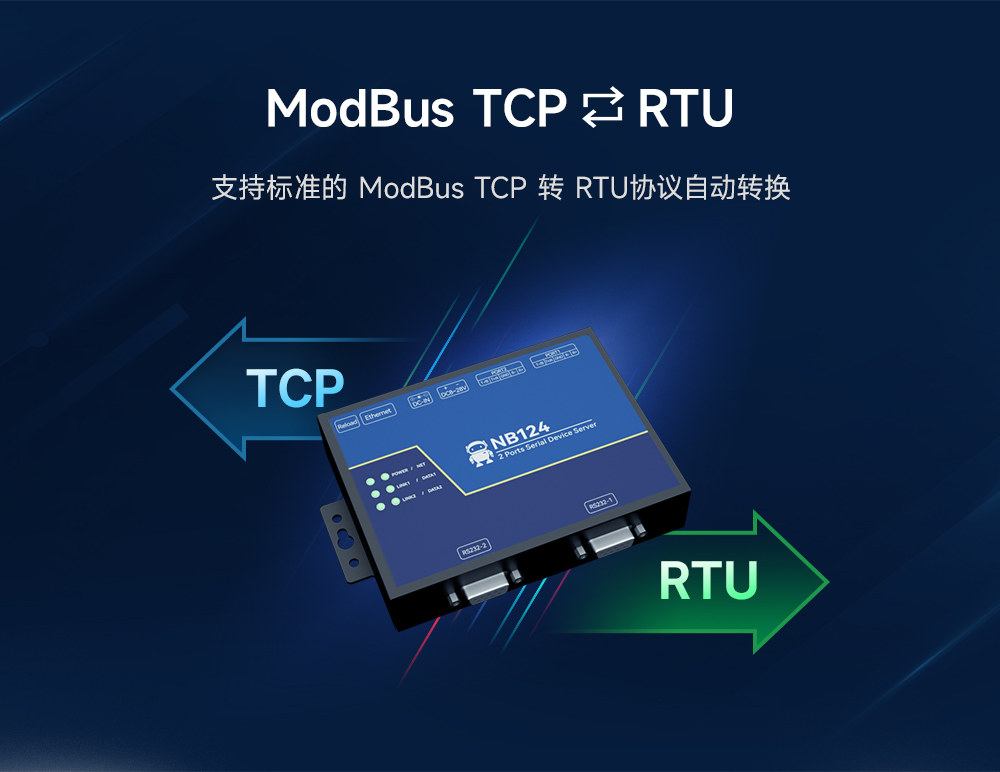

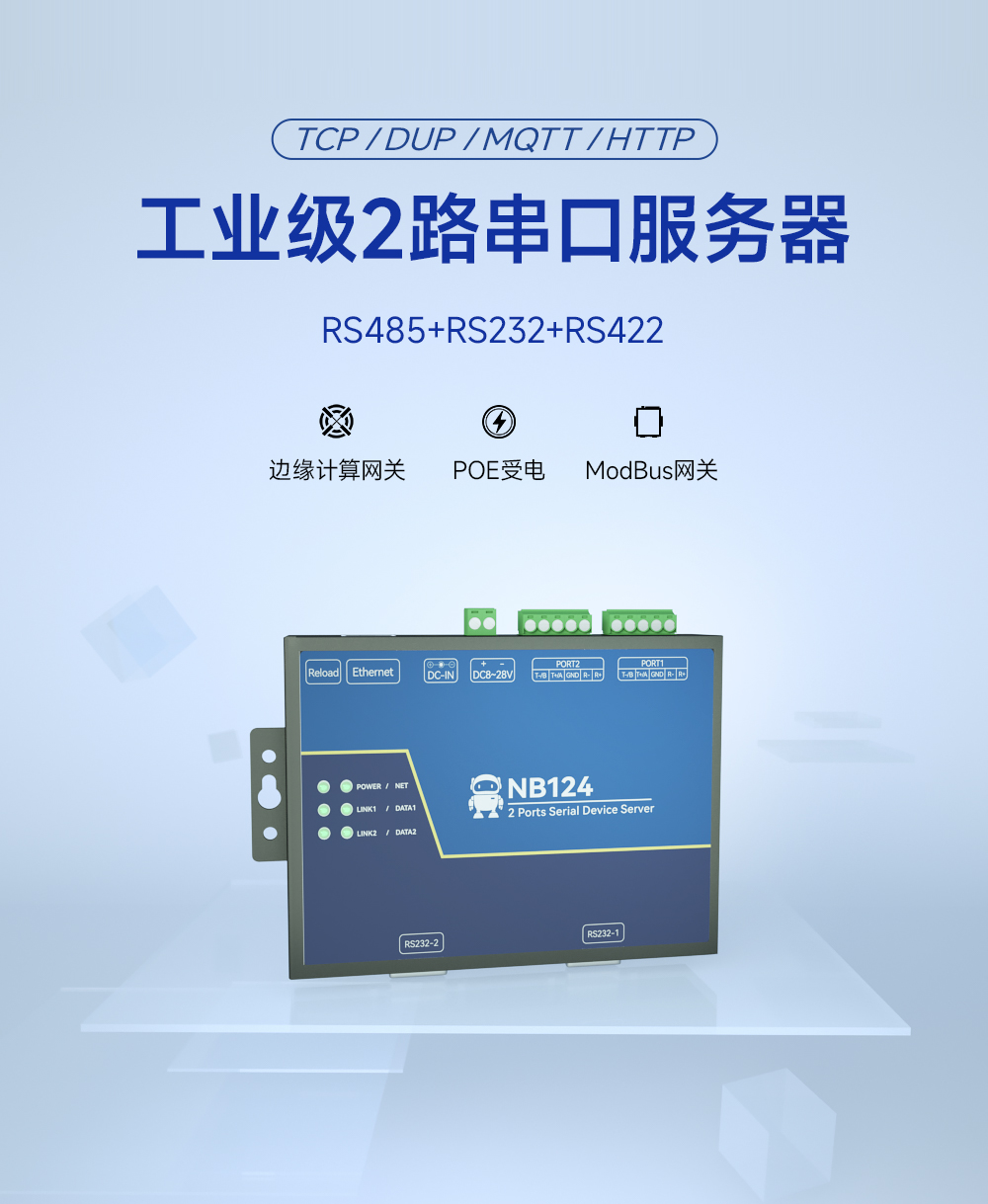

產品簡介：NB124是支持POE供電的普通版工業級2路串口服務器，內部集成了TCP/IP協議棧，可實現2路串口到以太網口數據的雙向透明傳輸。設備具備ModBus網關功能，支持Modbus TCP轉RTU，支持自動輪詢。產品采用工業級標準設計，保證設備在嚴苛工作環境的穩定性，豐富的指示燈效果用于反饋設備不同工作狀態。
| 項目 | 接口 | 說明 |

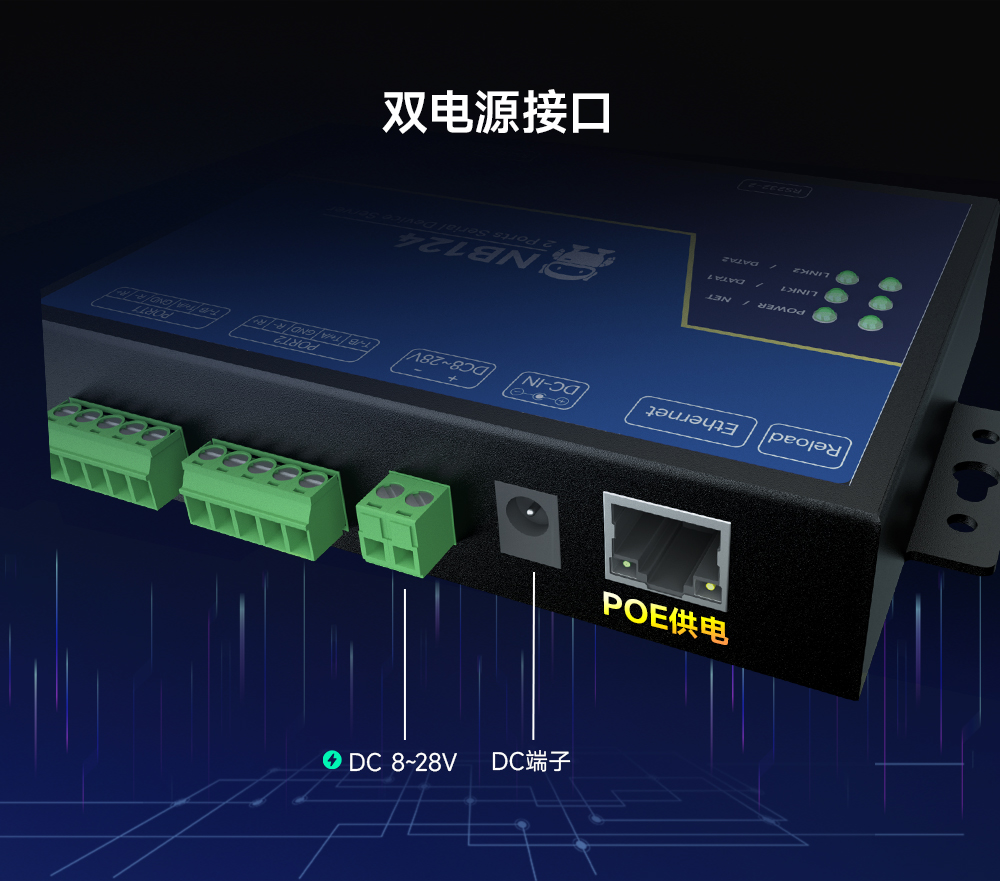

| 電源 | 壓線端子 | DC8~28V供電，不可用時使用 壓線端子:5.08mm風凰端子: 母頭:直插式圓孔，外徑5.5mm，內徑2.0mm: |
| DC母頭 | ||
| 網口 | R45 | 10M，POE版本支持POE受電 |
| 串口 | 通道1~通道2 | 接口1(RS485，3.81mm鳳凰端子: 接口2(RS232，標準RS232線序DB9母頭) 接口3 (RS422，3.81mm鳳凰端子: |

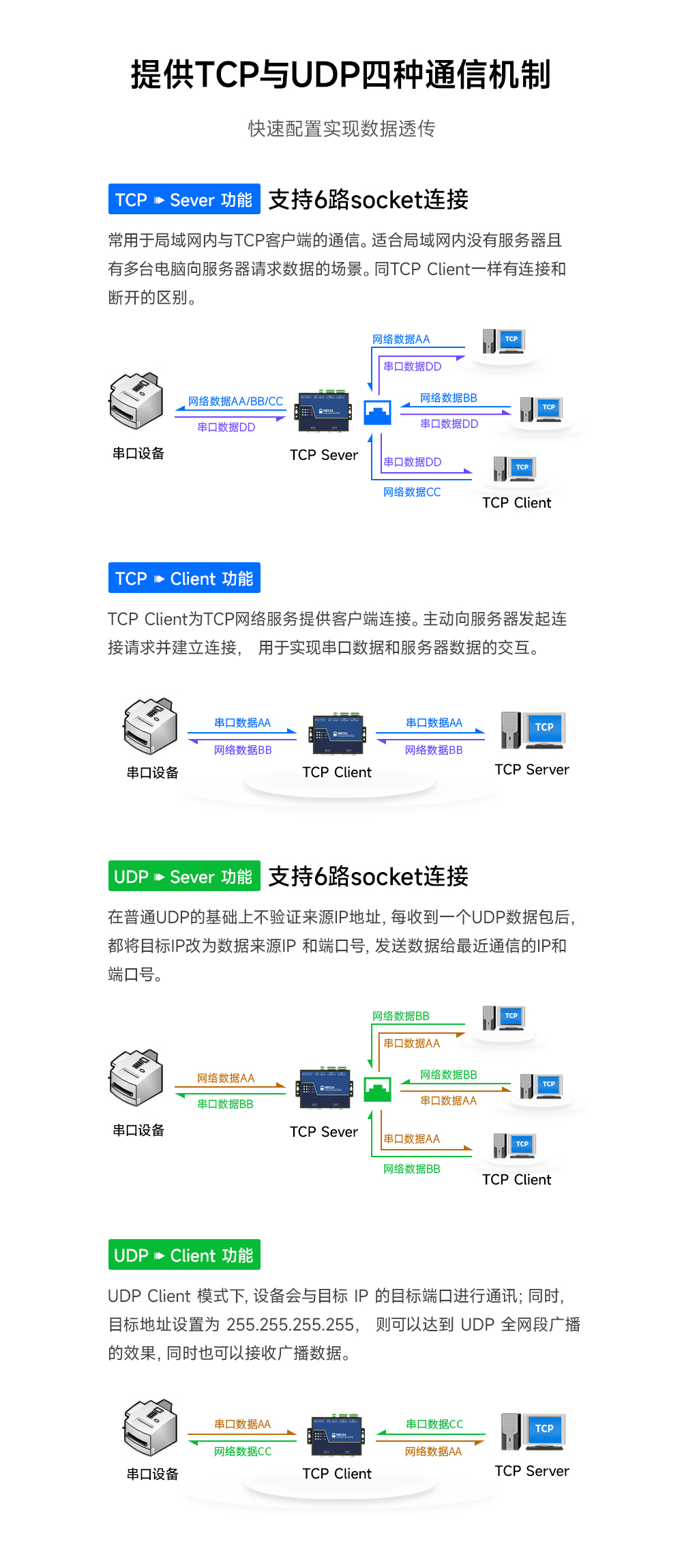

| 工作模式 | TCP Server（默認）、TCP Client、UDP Server.UDP Client、HTTP Client、MQrr Client | |

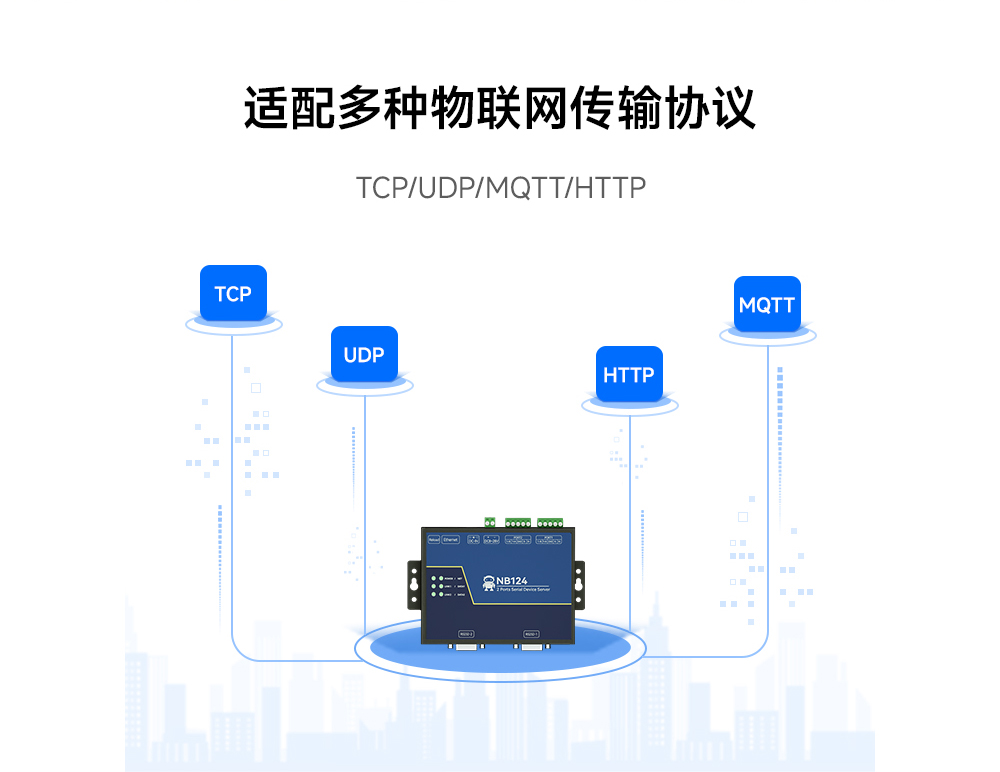

| 網絡協議 | TCPIP、UDP、MQTr、HITP、IPv4、ICMP、APR、DHCP、DNS | |
| 獲取方式 | DHCP、靜態IP（默認） | |
| 域名解析 | 支持，地址可配置 | |

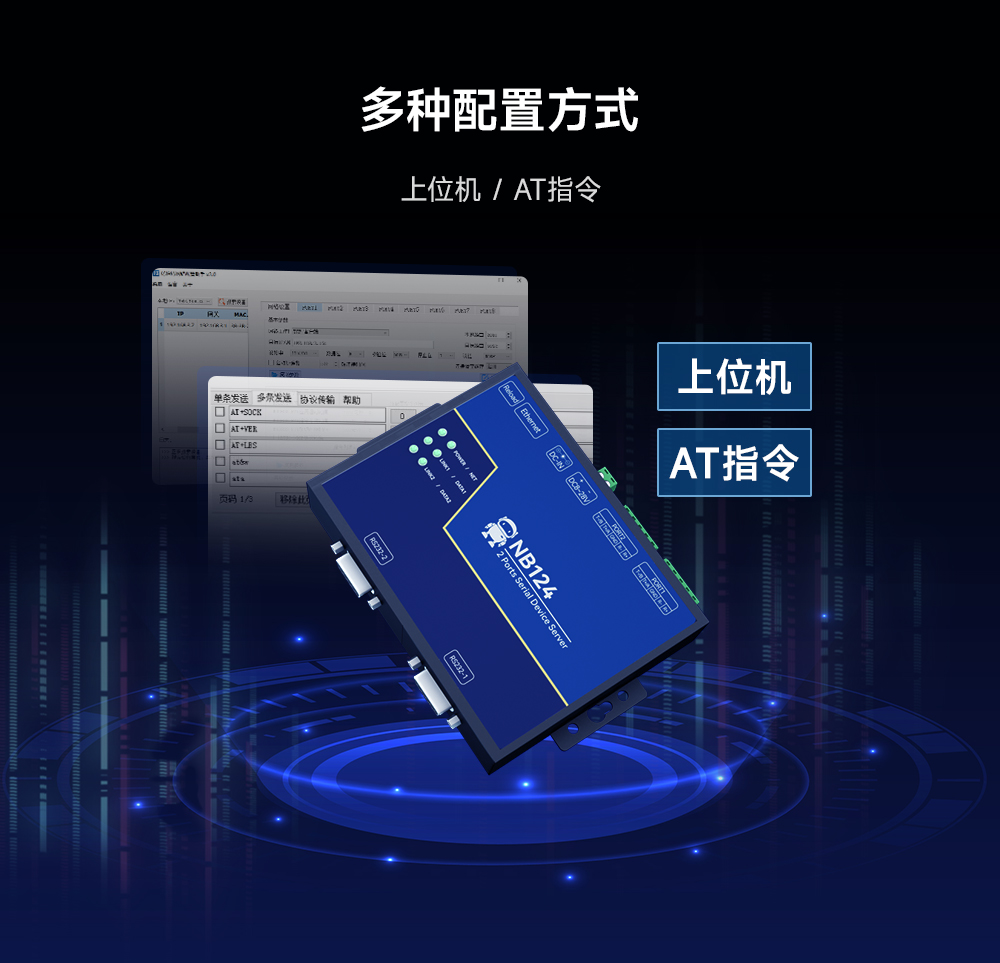

| 配置方式 | 參數配置上位機、AT指令 | |
| 地址 | 192.168.3.7(可自定義） | |
| 本地端口 | 通道1~2:8001-8002（可自定義） | |
| 子網掩碼 | 255.255.255.0（可自定義) | |
| 網關 | 192.168.3.1（可自定義） | |
| 電口緩存 | 512 Byte | |
| 中口打包機制 | 512 Byte | |
| 中口波特率 | 2400 ~ 115200 bps（默認115200 | |
| 數據位 | 8 | |
| 停止位 | 1(默認)、2 | |
| 校驗位 | None（默認)、Odd、Even | |
| 安裝方式 | 定位孔 | |
| 產品尺寸 | 145 x 103x28mm(LxWxH) | |
| 產品重量 | 360g± 5g | |

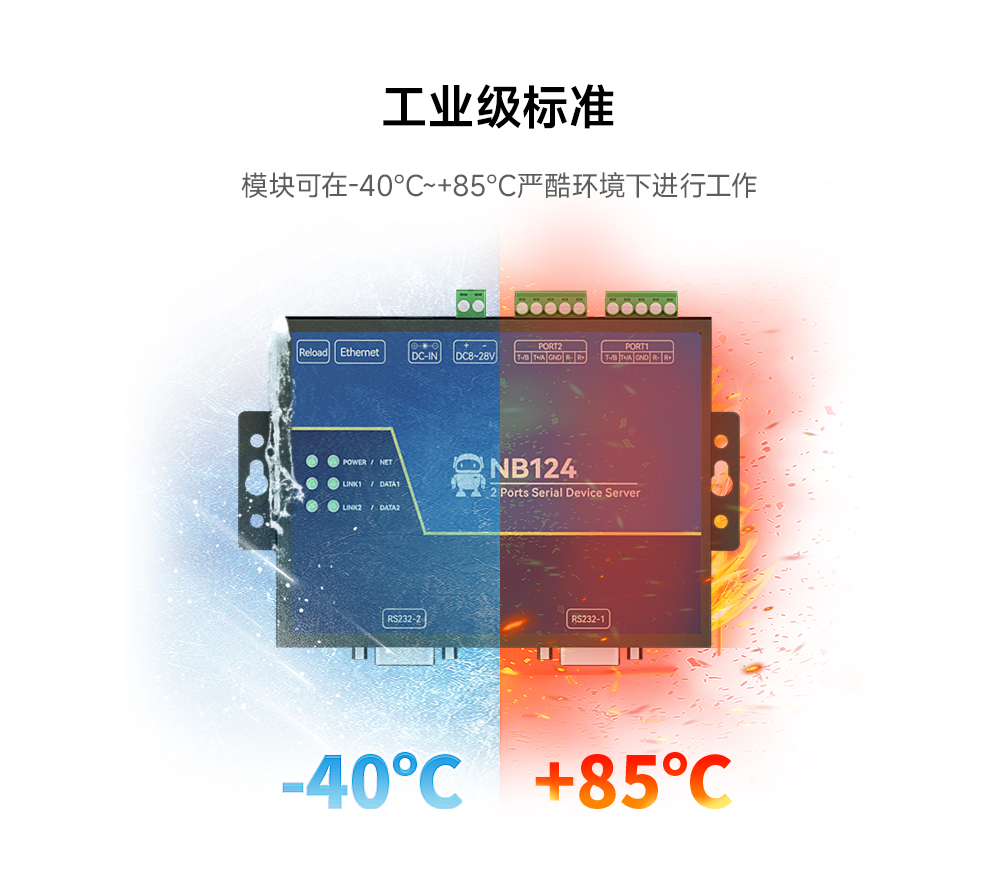

| 工作溫濕度 | -40~ +85℃、5%~95%RH（無凝露） | |
| 存儲溫濕度 | -40~+105℃.5%~95%RH（無凝露） | |
| 序號 | 名稱 | 功能 | 說明 |
| 1 | RS232-2 | 串口2-RS232接口 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
| 2 | RS232-1 | 串口1-RS232接口 | 標準DB9母頭，2-TXD、3-RXD、5-GND |
| 3 | RS422-1-R+ | 串口1-RS422接口-R+ | 3.81mm鳳恩端子 |
| 4 | RS422-1-R- | 申口1-RS422接口-R- | 3.81mm鳳凰端子 |
| 5 | GND | 串口1接地端 | 3.81mm鳳凰端子 |
| 6 | RS422-1-T+/A | 申口1-RS422接口-T+ 串口1-RS485接口A | 3.81mm鳳凰端子 |
| 7 | RS422-1-T-B | 串口1-RS422接口-T- 電口1-RS485接口B | 3.81mm鳳凰端子 |
| 8 | RS422-2-R+ | 串口2-RS422接口-R+ | 3.81mm鳳凰端子 |
| 9 | RS422-2-R- | 串口2-RS422接口-R- | 3.81mm鳳凰端子 |
| 10 | GND | 申口2接地端 | 3.81mm鳳風端子 |
| 11 | RS422-2-T+/A | 申口2-RS422接口-T+ 串口2-RS485接口A | 3.81mm鳳凰端子 |
| 12 | RS422-2-T-/B | 串口2-RS422接口-T 申口2-RS485接口B | 3.81mm鳳凰端子 |
| 13 | - | DC8-28V的負極 | 直流8-28v，5.08mm鳳凰端子: |
| 14 | + | DC8-28V的正極 | 直流8-28 v，5.08mm鳳凰端子: |
| 15 | DC-IN | 直流電源輸入 | 直流8-28 v: 外徑5.5mm，內徑2.0mm直插式圓孔: |
| 16 | Ethernet | 以太網接口 | 標準R45以太網接口 |
| 17 | Reload | 恢復出廠按鍵 | 長按5s后NET常亮5s，設備恢復出廠 |
