接口信號：RS232
工作電壓：DC 8~28V
網絡協議：TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS

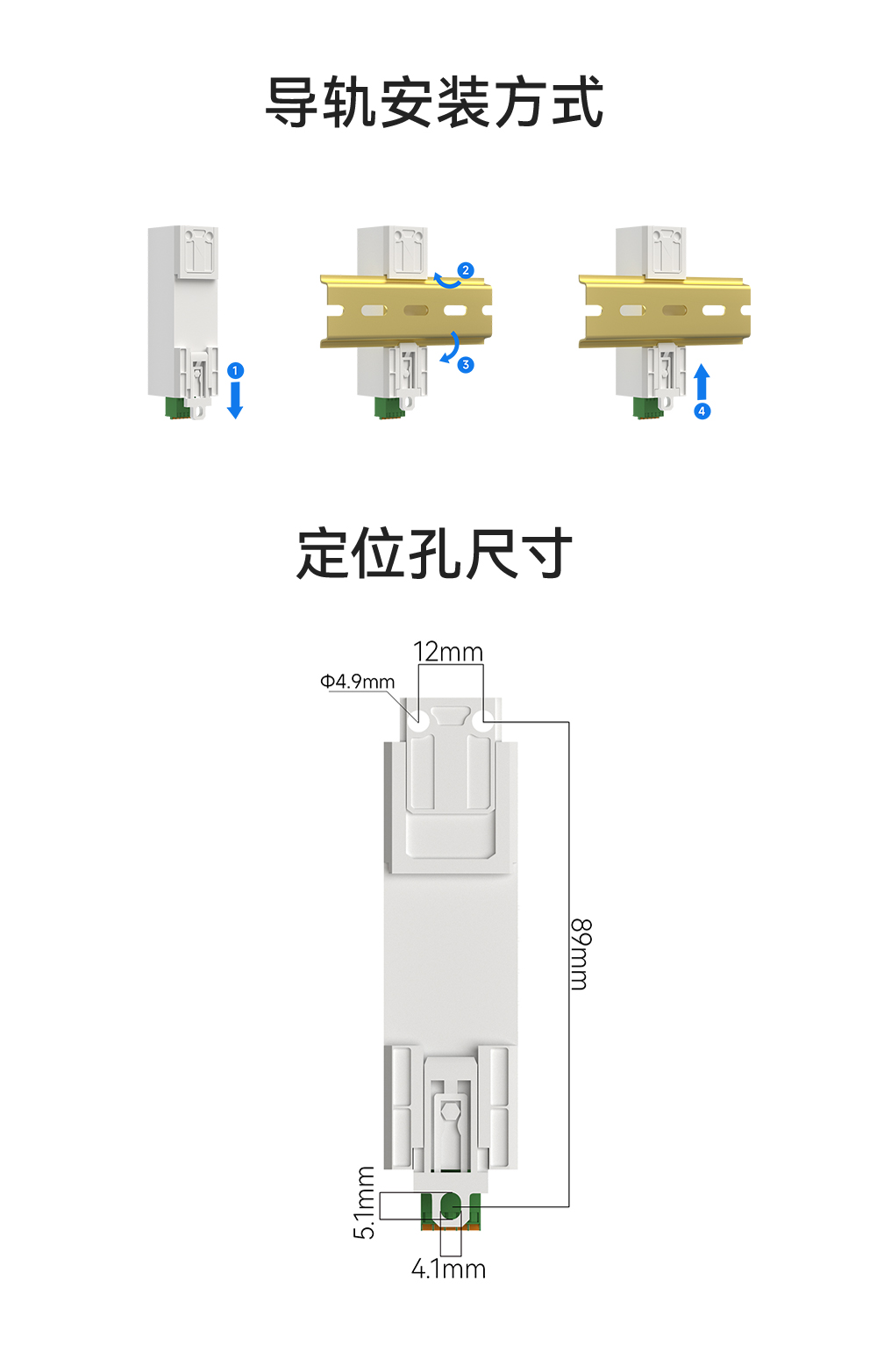

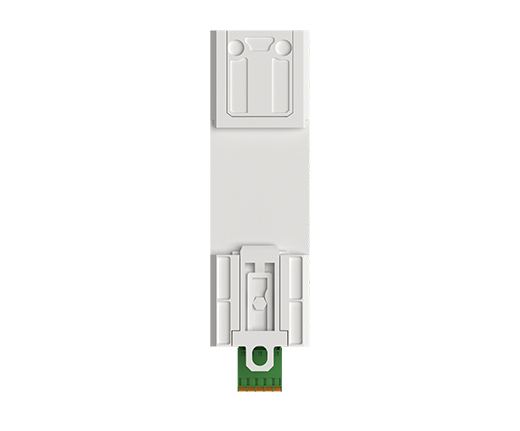

封裝方式：導軌+定位孔安裝
產品尺寸：80*28*27mm
產品重量：40g±5g

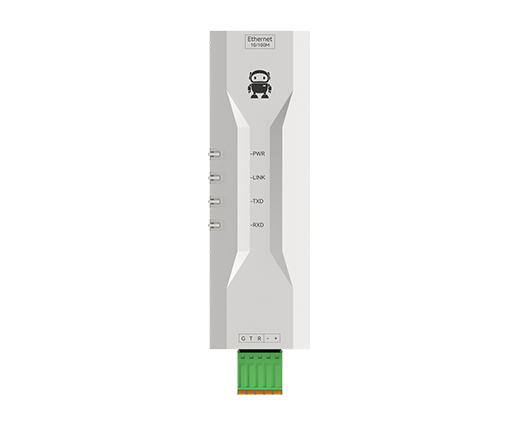

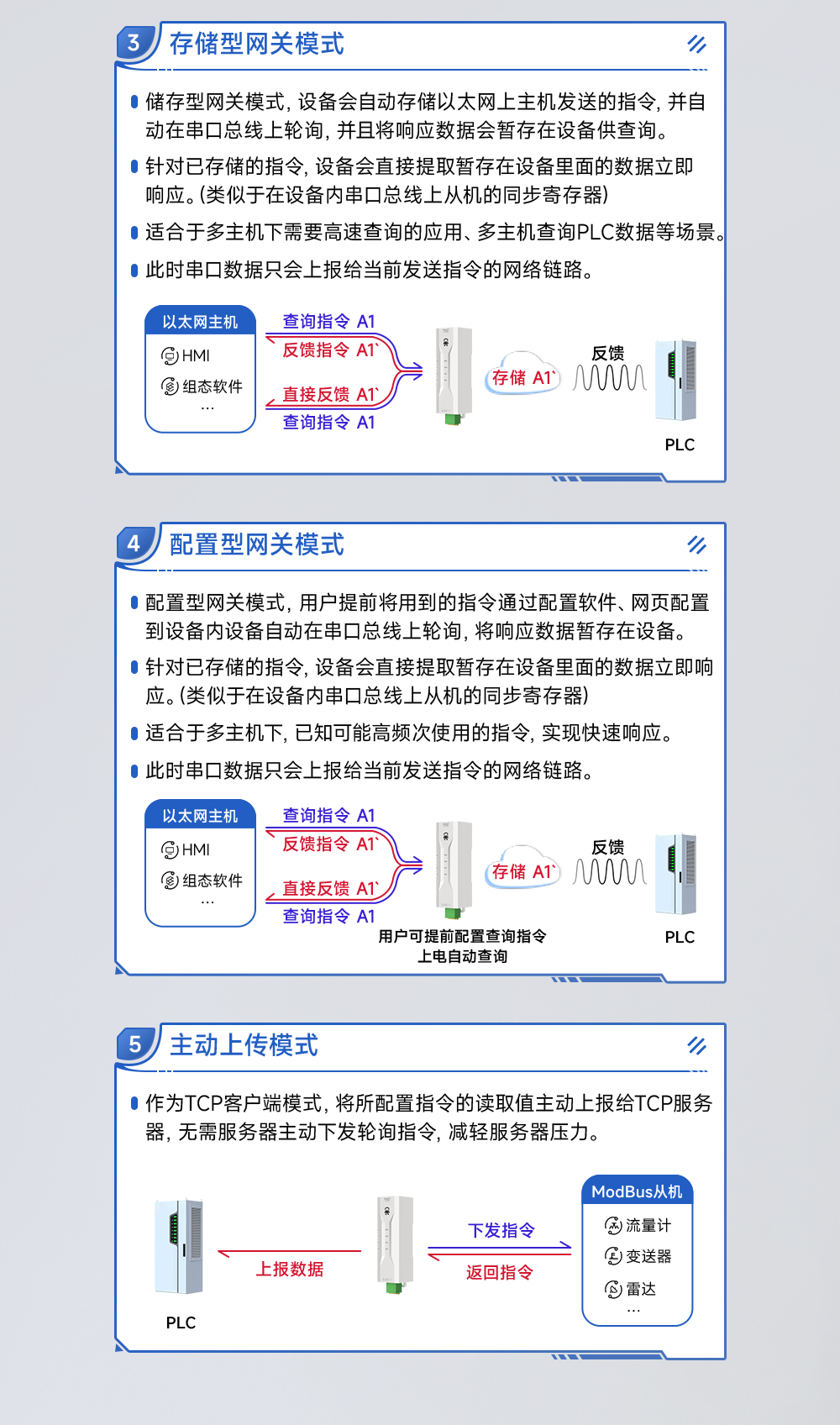

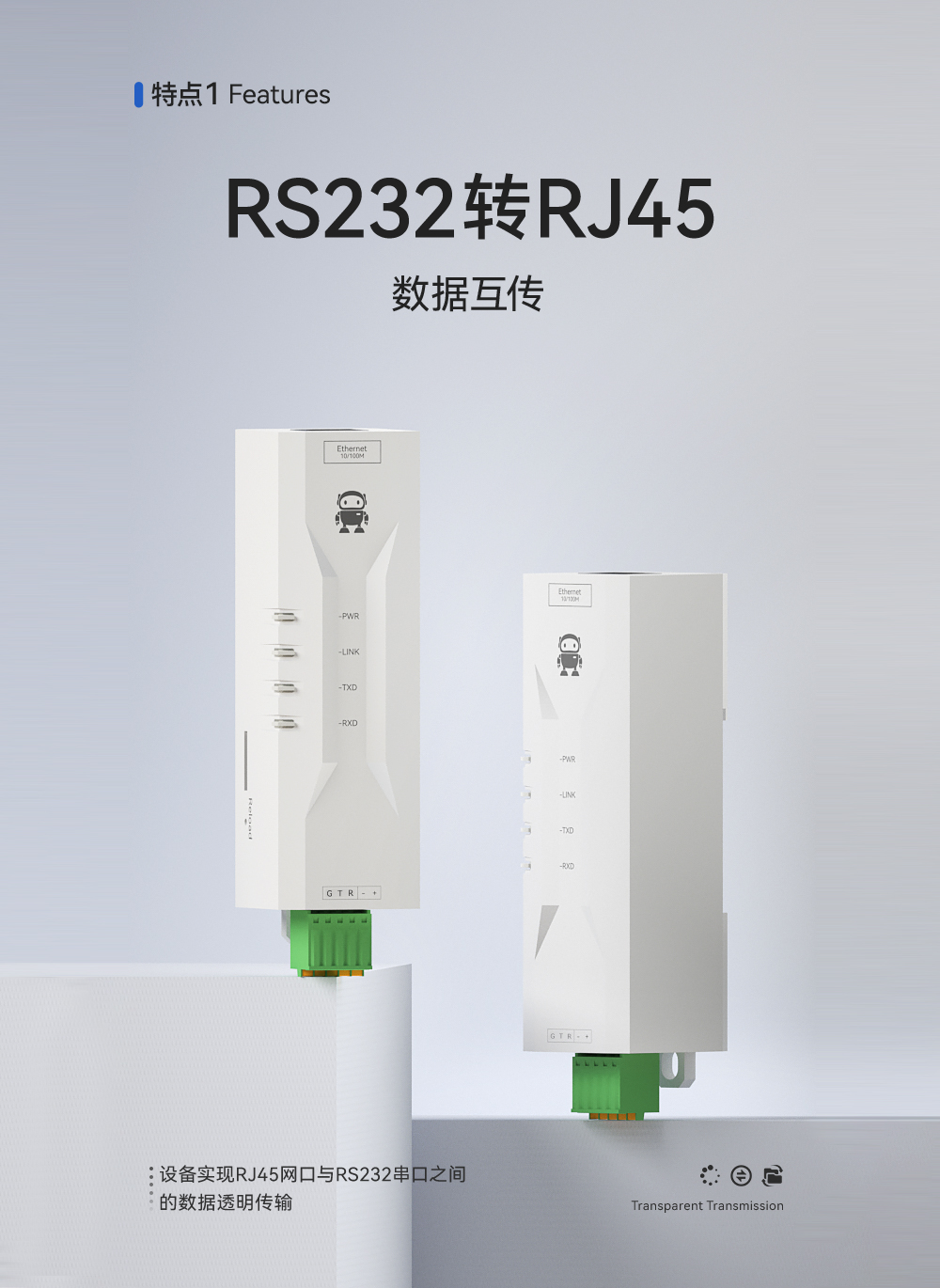

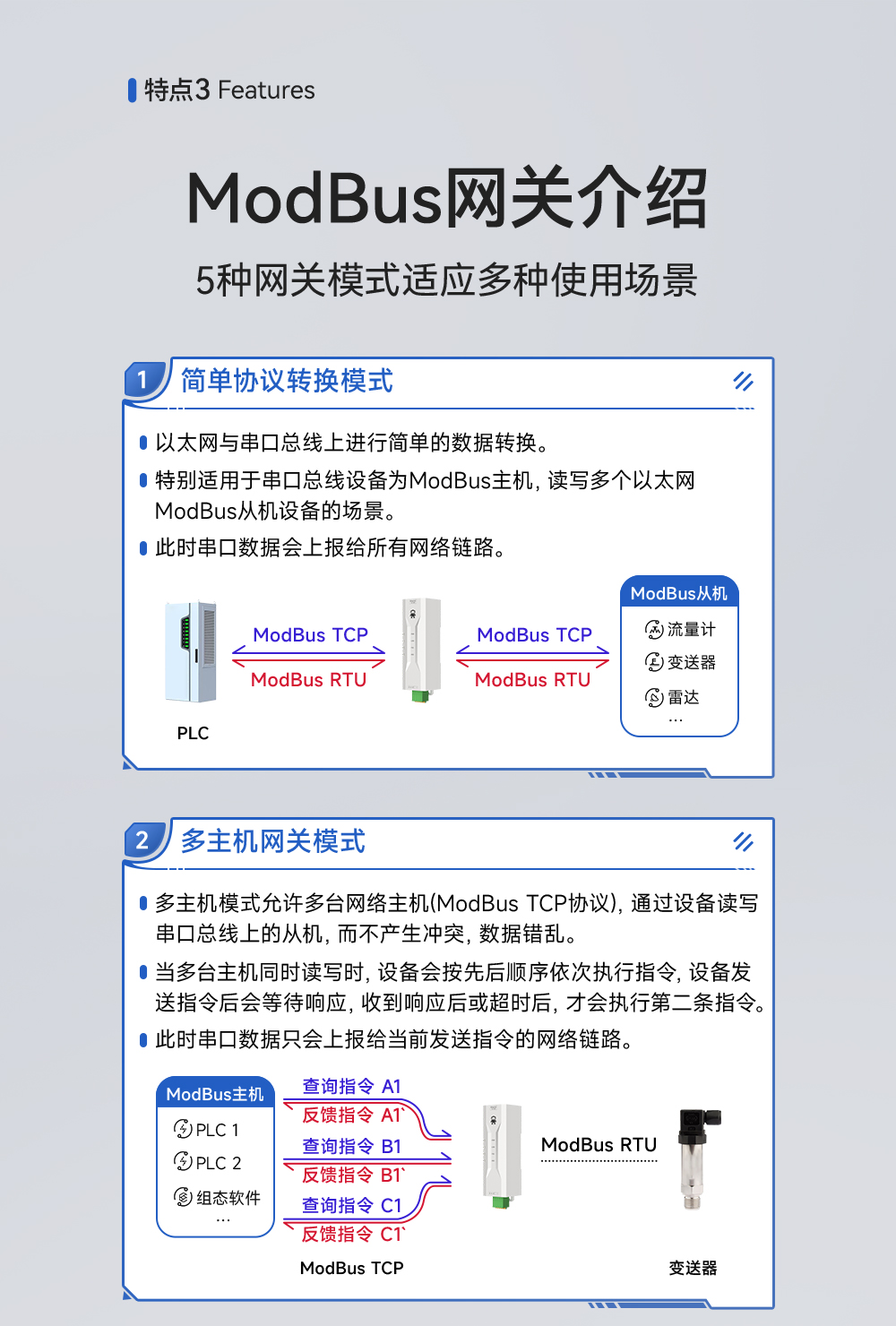

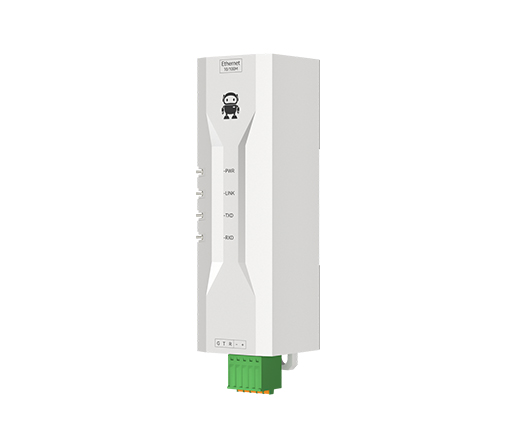

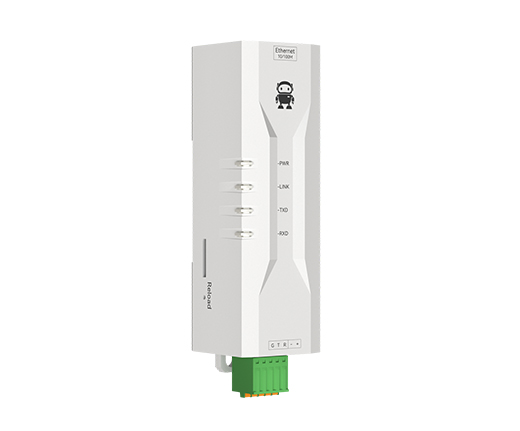

產品簡介：NE2-D12單串口服務器用于實現RS232串口到以太網口的數據的雙向透明傳輸。具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC的聯網功能；采用工業級設計標準，保證設備可靠性。串口服務器實現串口數據到以太網的TCP/IP數據包的透明傳輸，用戶無需關心具體細節，設備內部完成協議轉換。
| 項目 | 說明 |
| 工作電壓 | DC 8~28V |
| 接口 | 串口（RS232，3×2.54mm 彈簧端子） |
電源（2×2.54mm 彈簧端子） | |
網口（RJ45） | |

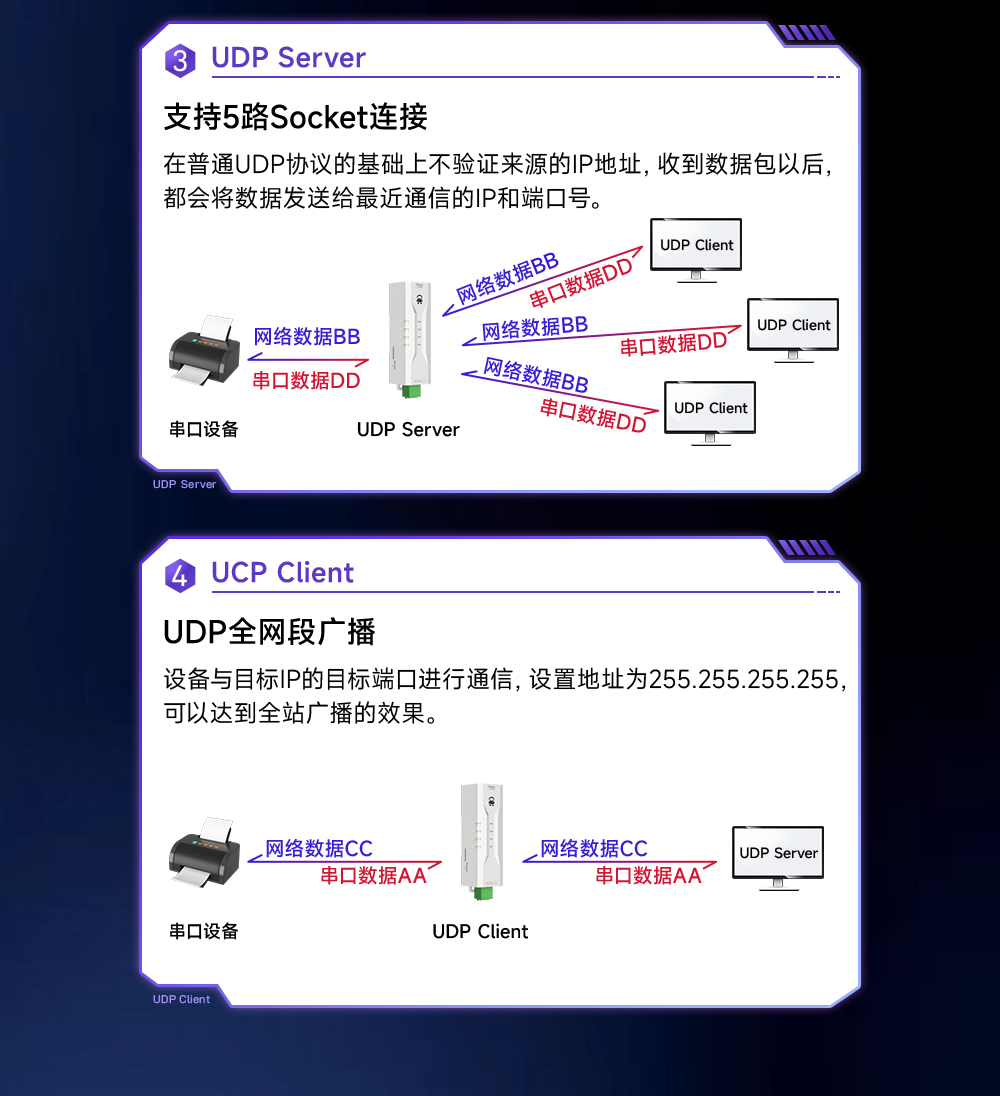

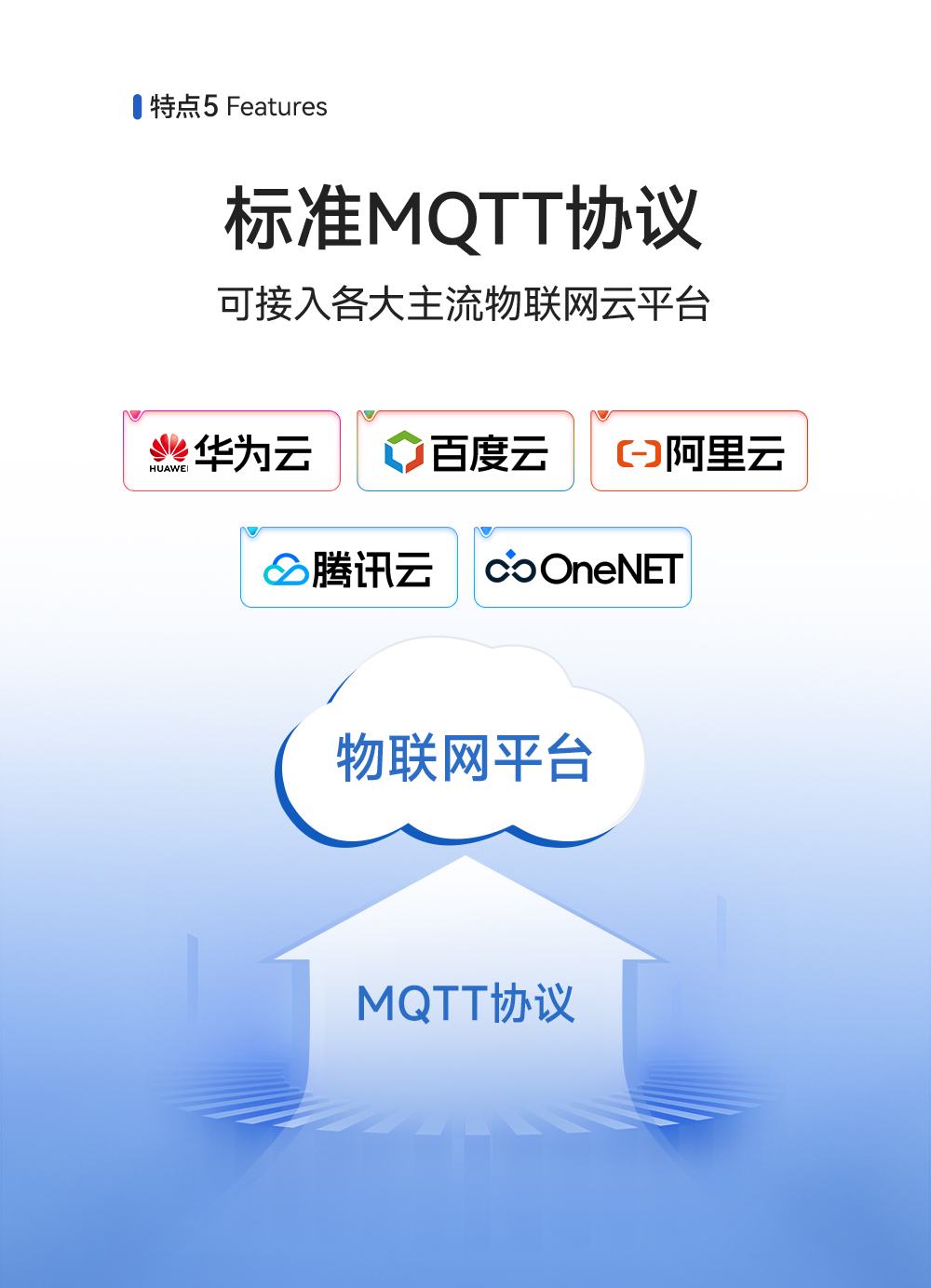

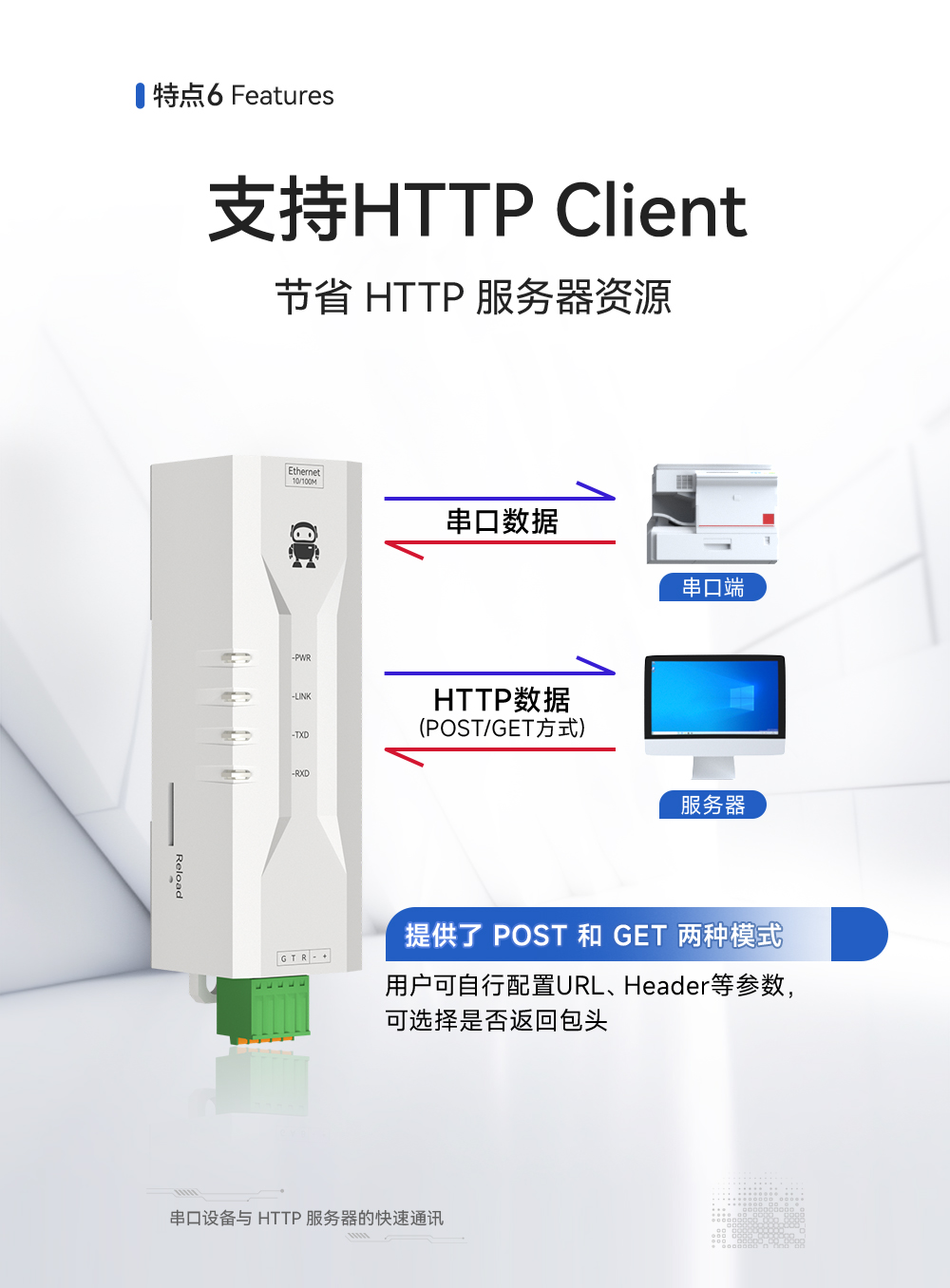

| 工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |

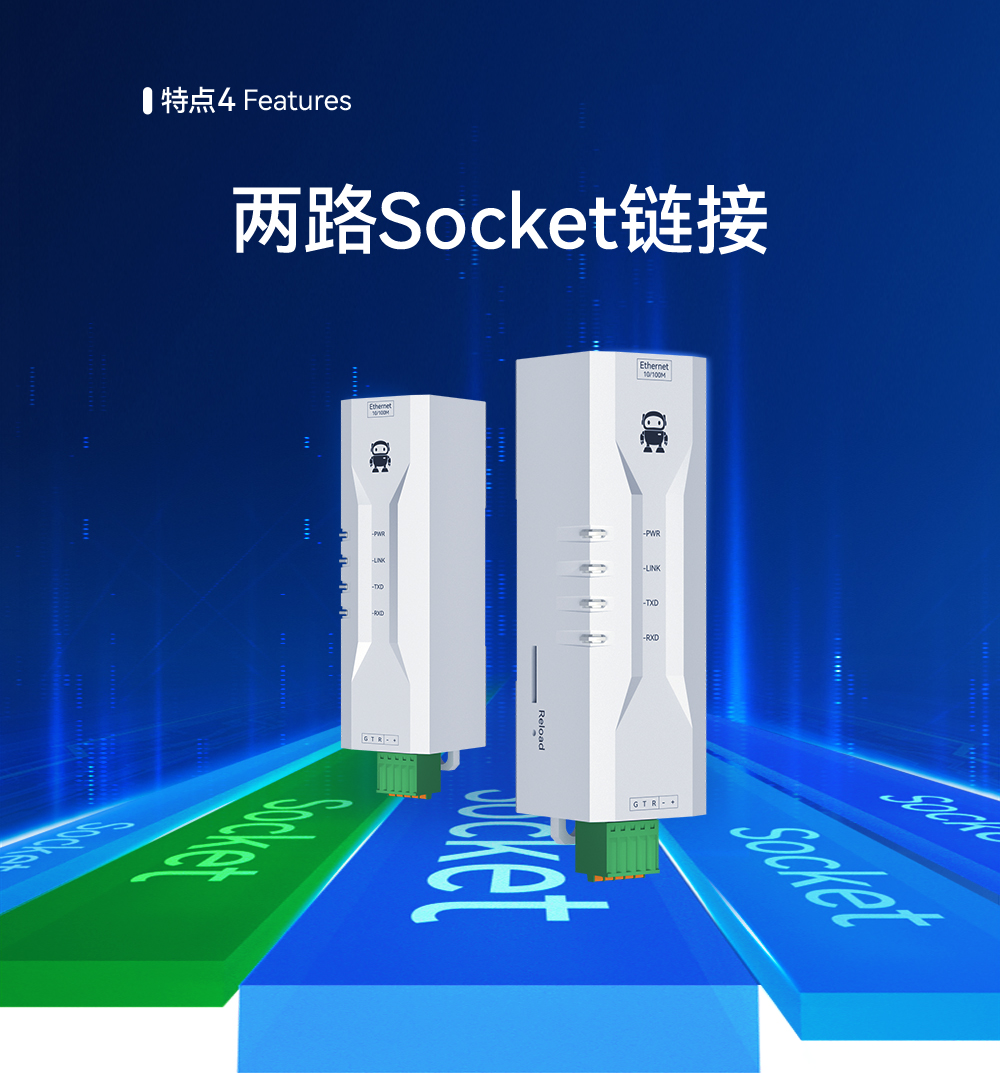

| Socket 連接 | TCP 服務器支持 5 路客戶端連接 |
| 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |

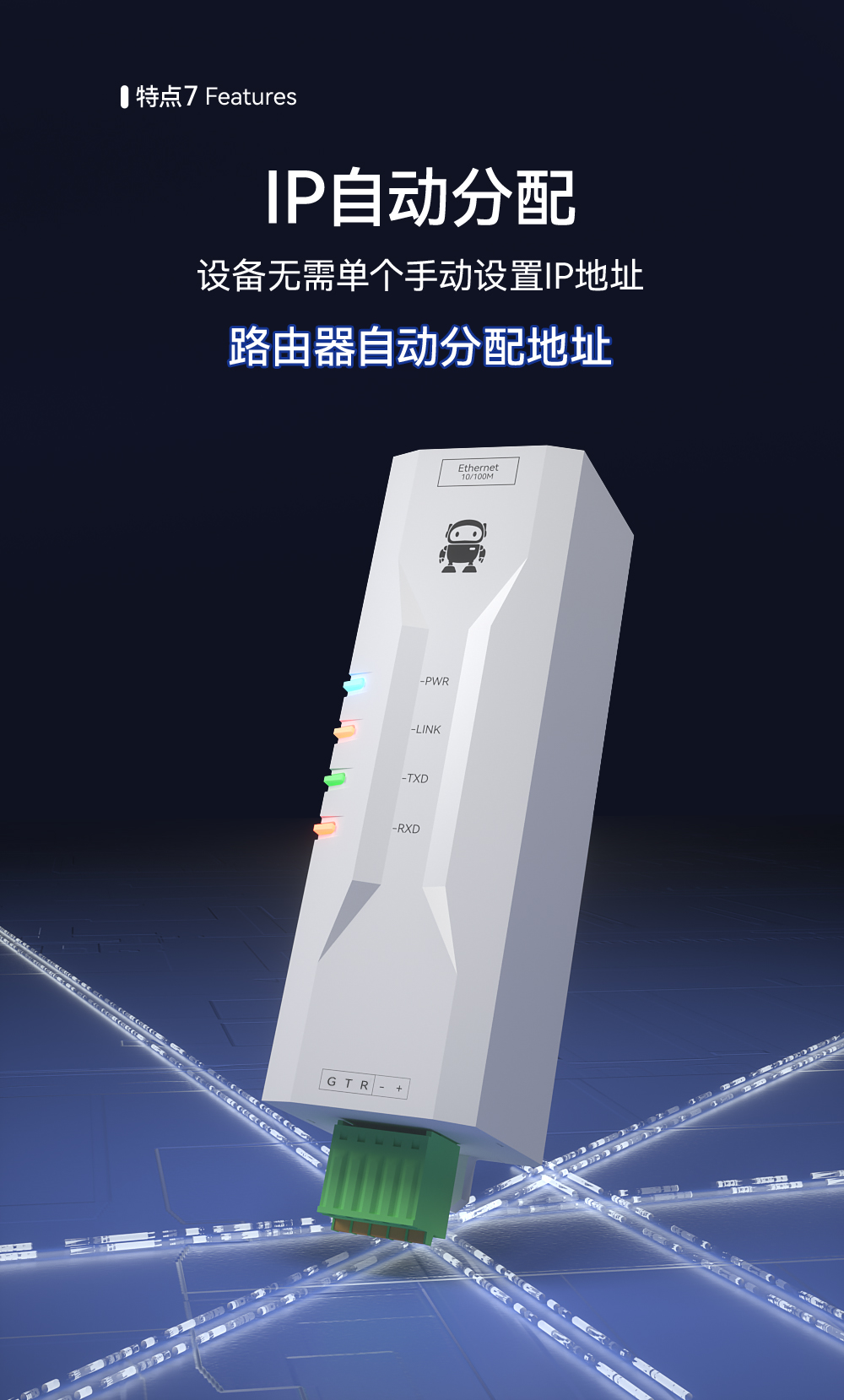

| IP 獲取方式 | 靜態 IP（默認）、DHCP |
| DNS 域名解析 | 支持 |
| 域名解析服務器 | 114.114.114.114（可自定義） |

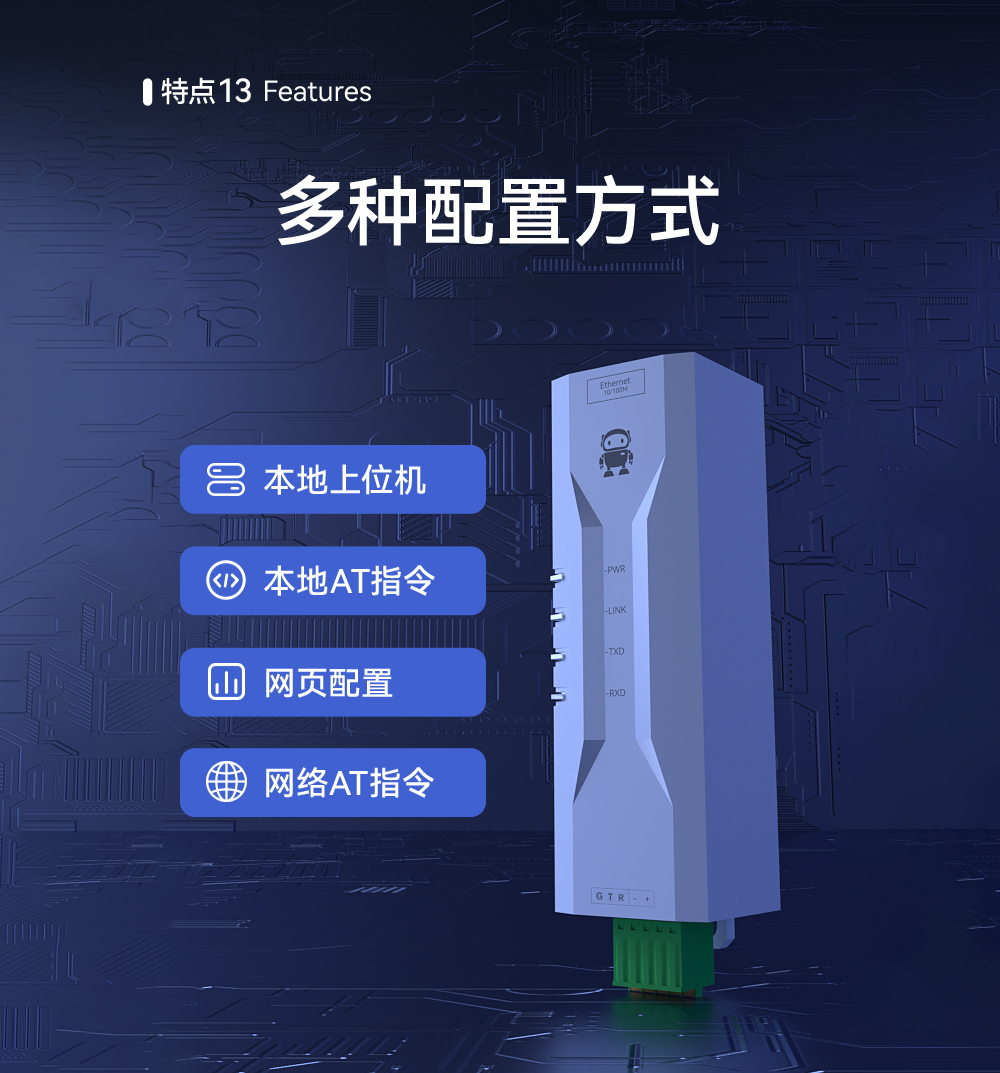

| 配置方式 | 網頁、參數配置工具、AT 指令 |
| IP 地址 | 192.168.3.7（可自定義） |
| 用戶名 | admin（可自定義） |
| 密碼 | admin（可自定義） |
| 本地端口 | 8886（可自定義） |
| 子網掩碼 | 255.255.255.0（可自定義） |
| 網關 | 192.168.3.1（可自定義） |
| 串口緩存 | 10kByte 或 1024 包 |
| 打包機制 | 最長 1024Byte，1~80 字節空閑時間 |
| 串口波特率 | 600~460800 bps（默認 115200） |
| 數據位 | 5、6、7、8（默認） |
| 停止位 | 1（默認）、1.5、2 |
| 校驗位 | None（默認）、 Odd、Even |

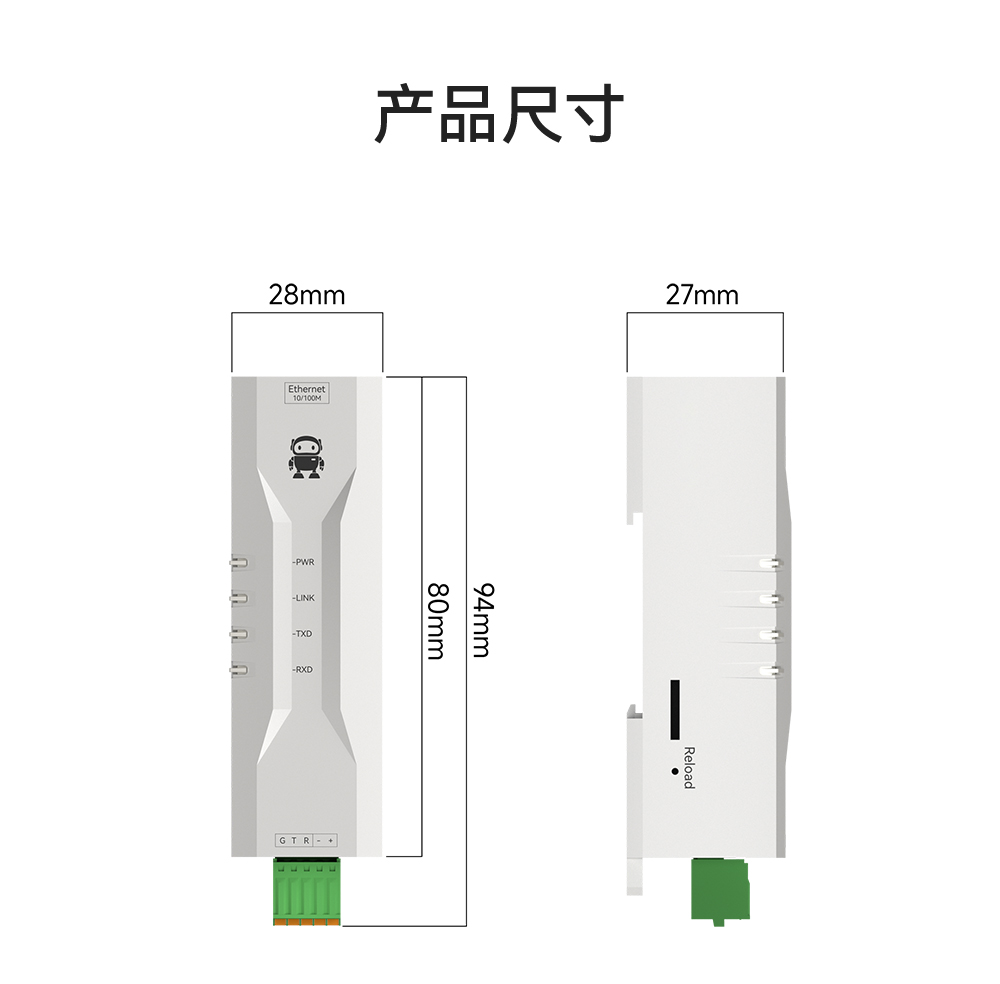

| 產品尺寸 | 80×28×27mm （L×W×H） |
| 產品重量 | 40g ± 5g |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |

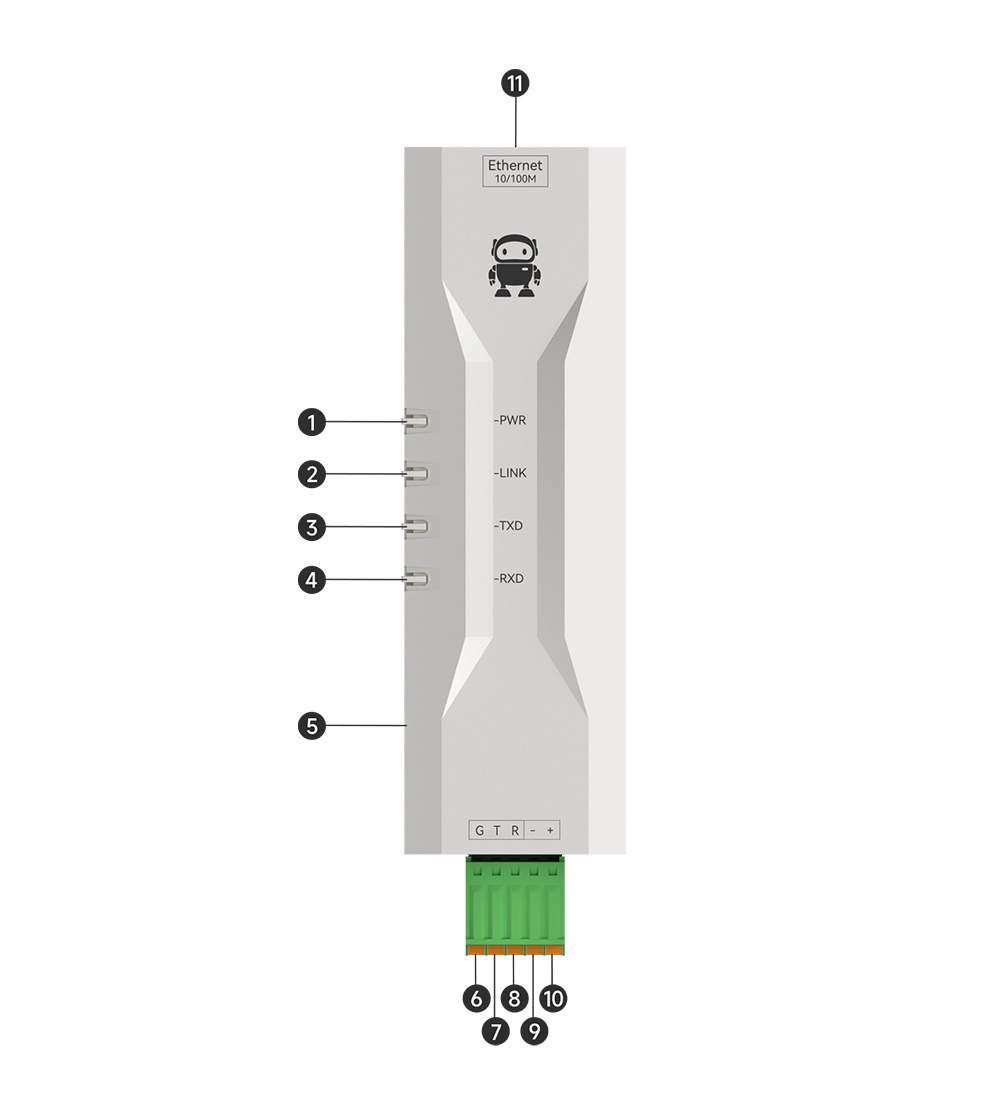

| 序號 | 名稱 | 功能 | 說明 |
| 1 | POWER | 電源指示燈 | 常亮：電源接通； 常滅：電源斷開； |
| 2 | LINK | 連接指示燈 | 熄滅：網線未連接； 閃爍：網線連接正常但是鏈路未連接； 常亮：任意網絡鏈路連接成功或處于 UDP 模式； |
| 3 | TXD | 串口發送指示燈 | 閃爍：串口輸出數據到客戶設備 |
| 4 | RXD | 串口接收指示燈 | 閃爍：客戶設備輸出數據到 NE2-D11 串口 |
| 5 | Reload | 恢復出廠按鍵 | 長按 5-10S 設備全部指示燈亮起表示設備恢復出廠設置 |
| 6 | G | GND | 連接 RS485 線纜屏蔽層或 RS232-G |
| 7 | A/T | 485-A 或 232-T | 連接 RS485-A 接口或 RS232-R 接口 |
| 8 | B/R | 485-B 或 232-R | 連接 RS485-B 接口或 RS232-T 接口 |
| 9 | - | 電源- | 連接 8~28v 電源 V- |
| 10 | + | 電源+ | 連接 8~28v 電源 V+ |
| 11 | Ethernet | 網口 | 標準 RJ45 接口，10/100M 交叉直連自適應 |
| 產品說明書 |
【用戶手冊】  |
| 工具軟件 |
| 【AT指令集】 |
| 【參數配置】億佰特網絡配置工具_以太網 |
| 【XCOM工具】XCOM |
| 【網絡調試助手】 |

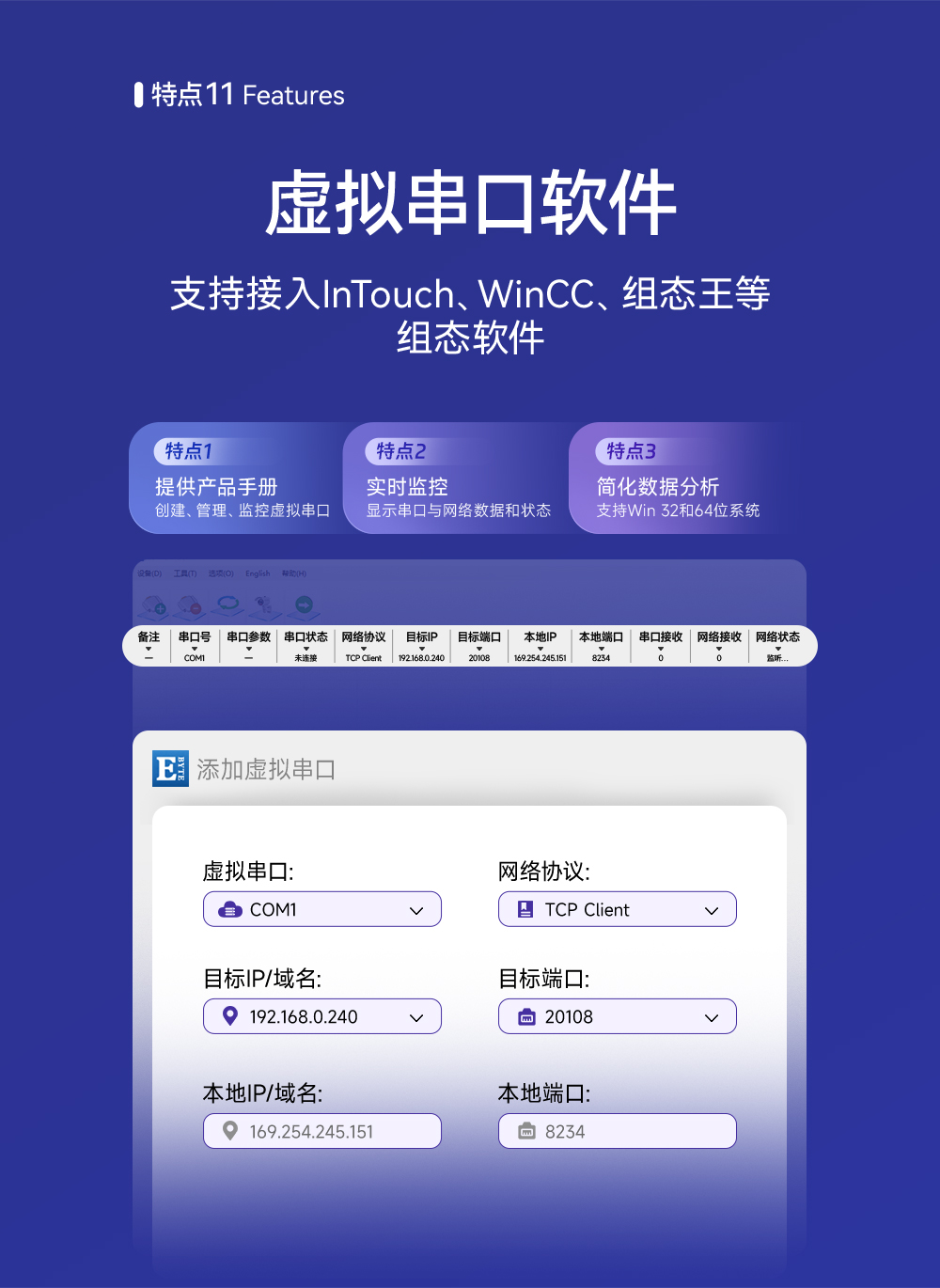

| 【虛擬串口】 |
