接口方式：TTL串口+RJ45
工作電壓：DC 3.1~6V
傳輸介質：網線
產品尺寸：35*22*25mm
產品重量：10±1g

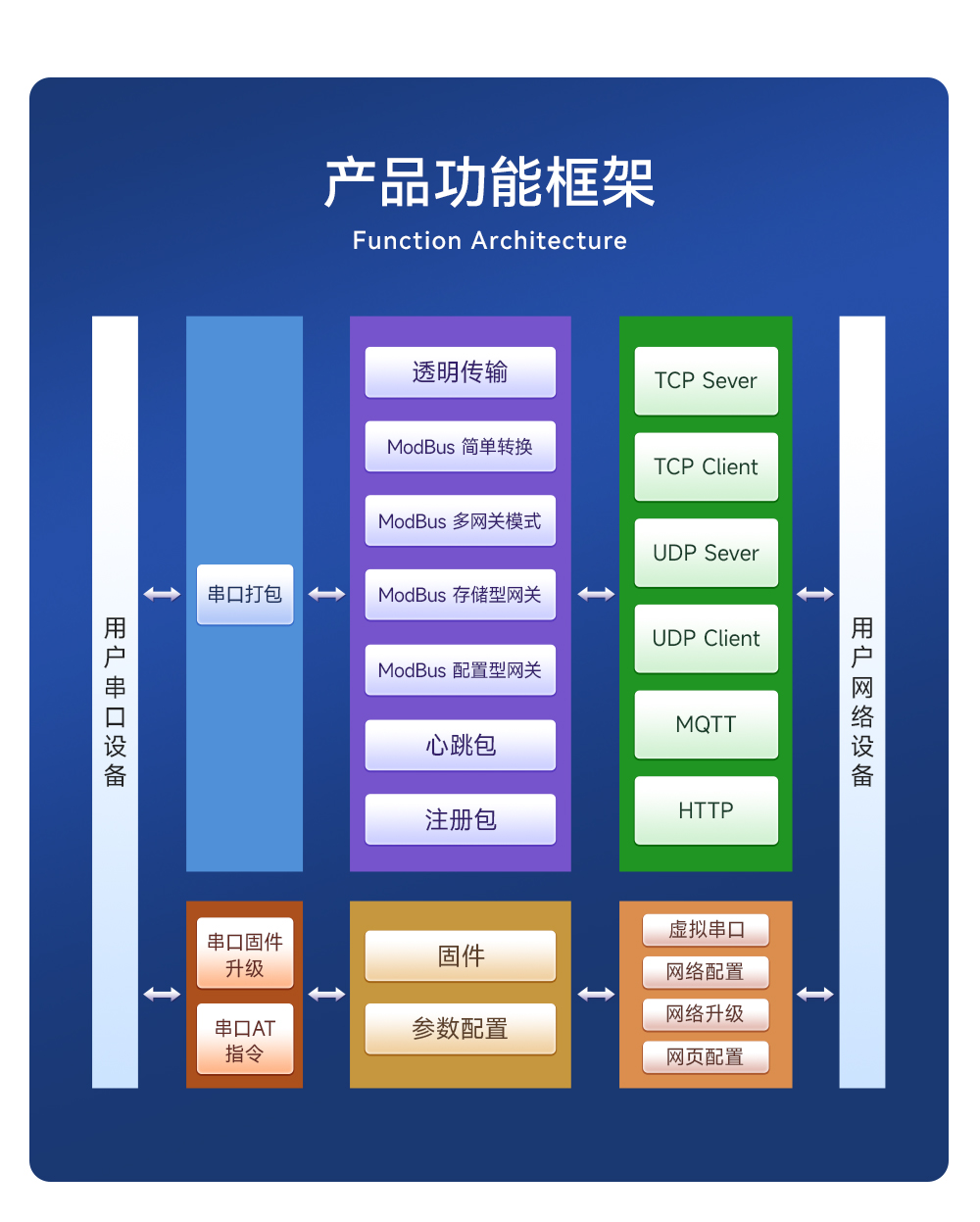

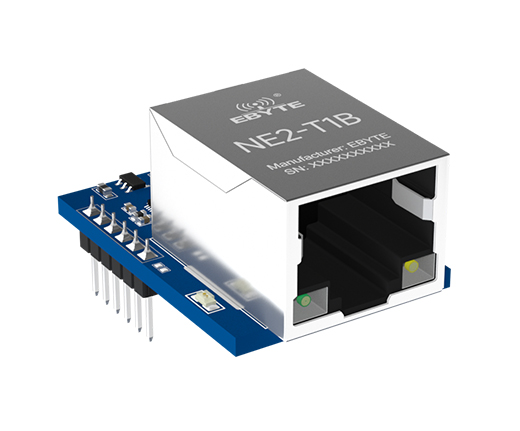

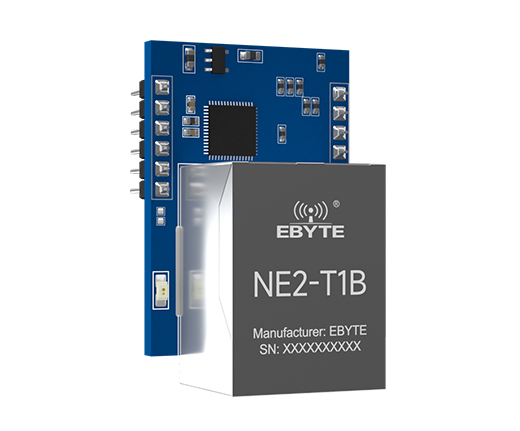

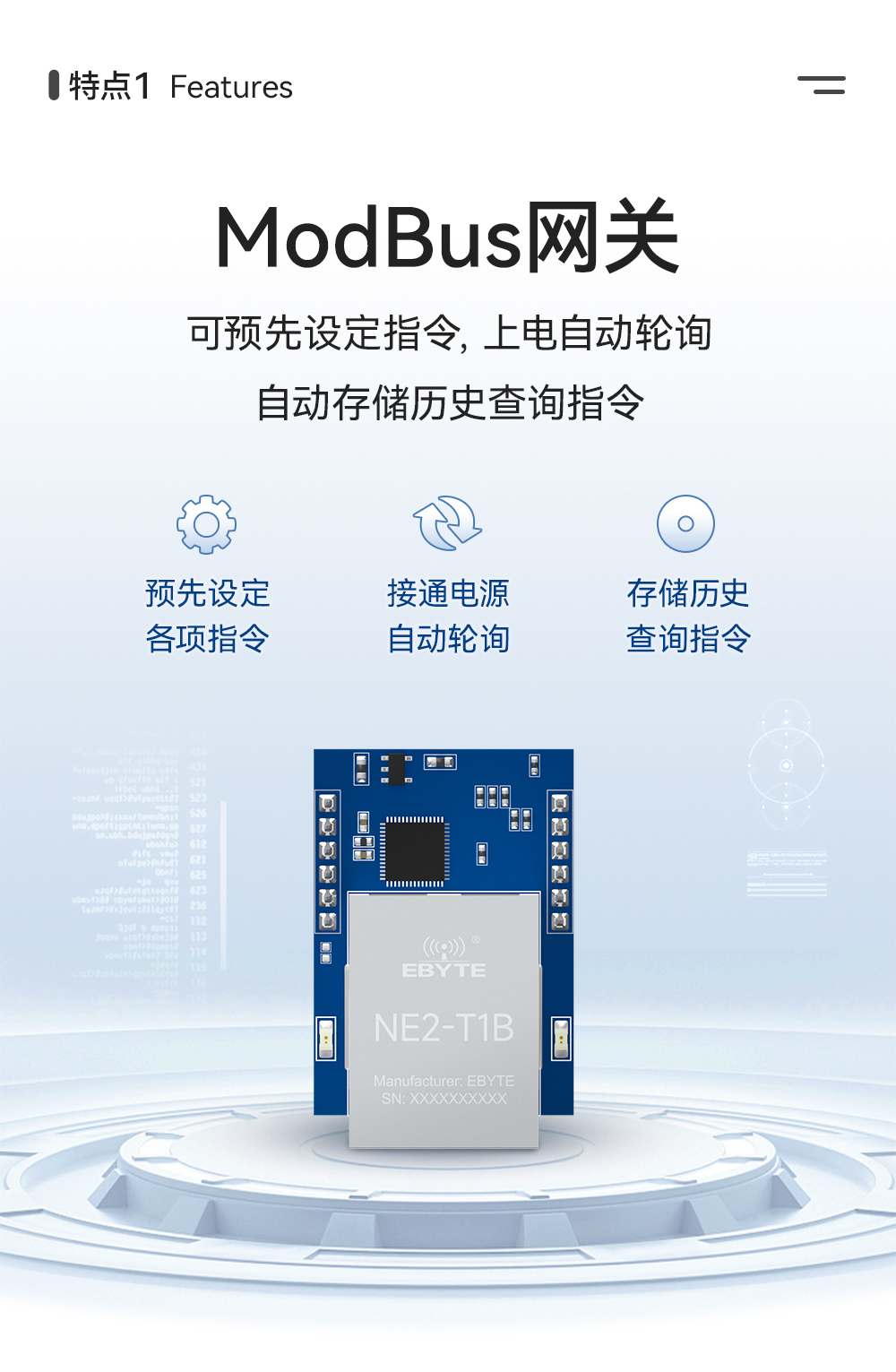

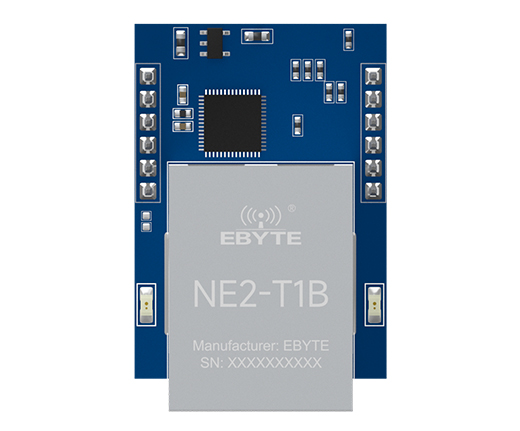

產品簡介：NE2-T1B單串口服務器模組用于實現串口到以太網口數據雙向透明傳輸?shù)某壘W(wǎng)口，用戶無需關心具體細節，服務器內部完成協議轉換。具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式；采用工業級設計標準，保證設備可靠性。該串口服務器模組自帶RJ45接口，插針封裝，因體積小巧，使用方便。可滿足各類TTL電平串口設備、MCU/PLC的聯網功能。
| 項目 | 說明 |
| 工作電壓 | DC 3.1~6V 如 5.0V 供電，供電負載能力建議 300mA 以上 |
| 工作電流 | 峰值：180mA@5V;190mA@3.3V 待機：50mA@5V;60mA@3.3V |
| 封裝 | 2.54mm 排針 |

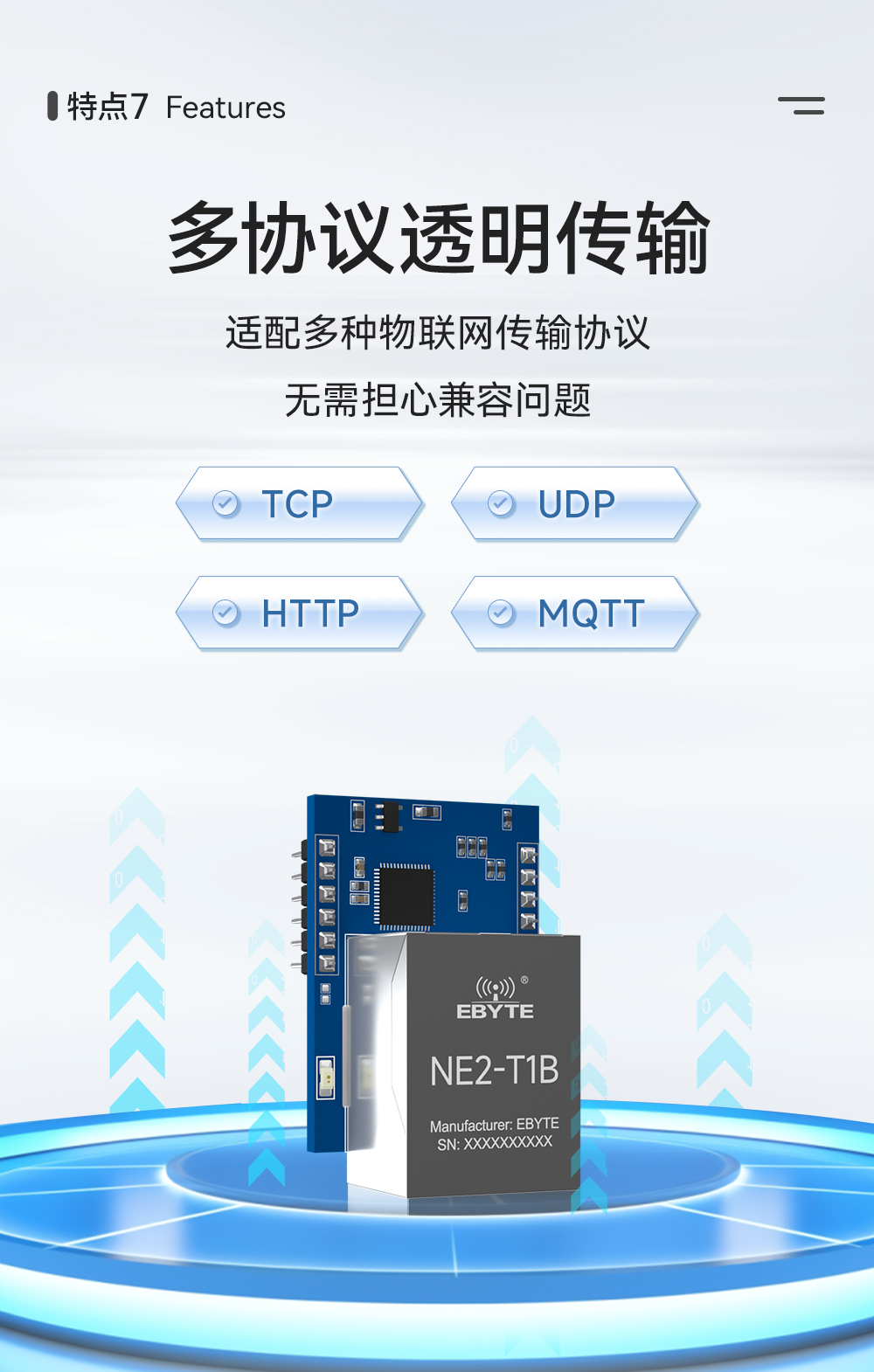

| 工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |

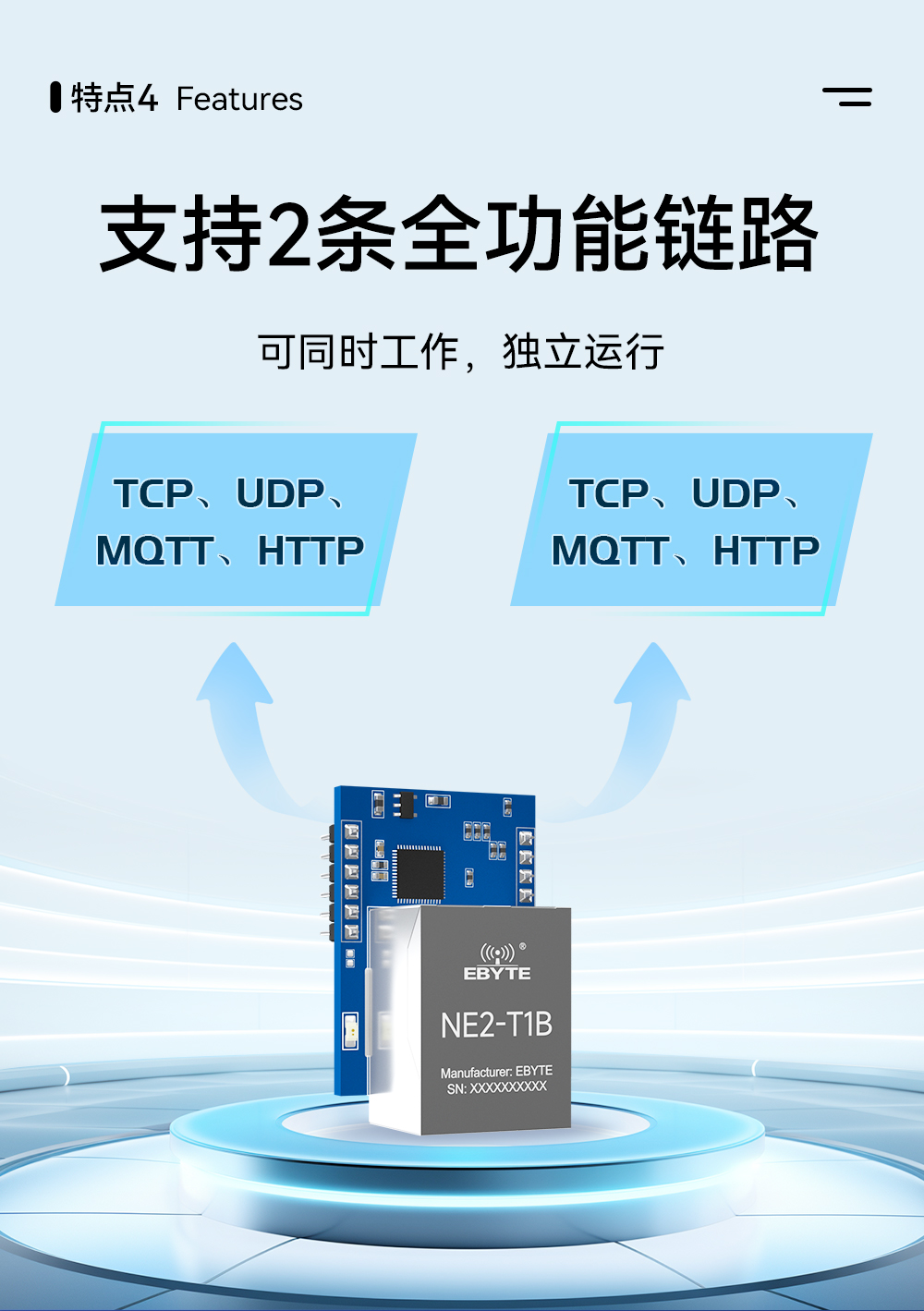

| Socket 連接 | TCP 服務器下單鏈路支持 5 路客戶端連接 |
| 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| IP 獲取方式 | 靜態 IP（默認）、DHCP |
| DNS 域名解析 | 支持 |
| 域名解析服務器 | 114.114.114.114（可自定義） |
| 配置方式 | 網頁、參數配置工具、AT 指令 |
| IP 地址 | 192.168.3.7（可自定義） |
| 用戶名 | admin（可自定義） |
| 密碼 | admin（可自定義） |
| 本地端口 | 8886（可自定義） |
| 子網掩碼 | 255.255.255.0（可自定義） |
| 網關 | 192.168.3.1（可自定義） |
| 串口緩存 | 10kByte 或 1024 包 |
| 打包機制 | 最長 1024Byte，1~80 字節空閑時間 |
| 串口波特率 | 600~460800 bps（默認 115200） |
| 數據位 | 5、6、7、8（默認） |
| 停止位 | 1（默認）、1.5、2 |
| 校驗位 | None（默認）、 Odd、Even |
| 產品尺寸 | 34.86×22×25mm （L×W×H） |
| 產品重量 | 10g±1g |
| 工作溫濕度 | -40~+85℃、5%~95%RH（無凝露） |
| 存儲溫濕度 | -40~+105℃、5%~95%RH（無凝露） |

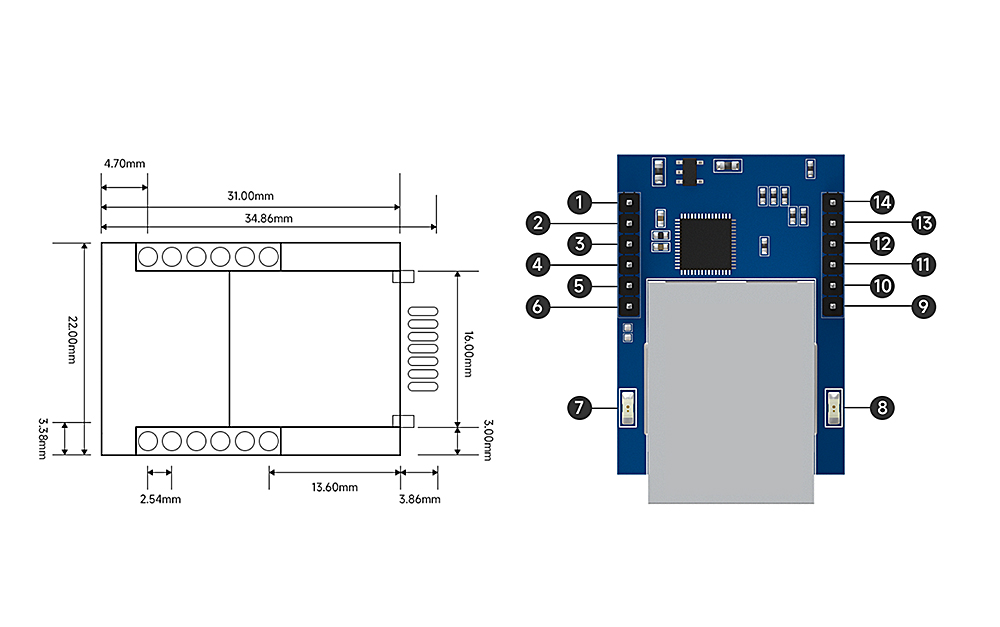

| 序號 | 引腳 | 功能 |
| 1 | VCC | 電源正輸入，支持 3～6V 輸入； |
| 2 | GND | 公共接地端，電源負端輸入； |
| 3-5 | NC | 默認懸空； |
| 6 | IO_RST | 恢復出廠引腳，內部弱上拉，可外接復位按鍵，低電平持續 5~10s 左右恢復出廠設置；低電平持續 200~800ms 重啟設備 |
| 7 | LINK | 熄滅：網線未連接； 閃爍：網線連接正常但是鏈路未連接； 常亮：網絡鏈路連接成功； |
| 8 | POWER | 熄滅：設備未接通電源； 常亮：設備接通電源。 |
| 9 | LED_TXD | 串口數據發送 LED 指示燈，默認輸出高電平，發送數據時輸出 10Hz 方波。 |
| 10 | TXD | 串口發送數據，TTL 電平通訊電壓僅支持3.3V，若接 5V 需電平轉換。 |
| 11 | RXD | 串口接收數據，TTL 電平通訊電壓僅支持3.3V，若接 5V 需電平轉換。 |
| 12 | 485_EN | 串口默認工作在全雙工模式，如外接 485 芯片，則該引腳外接 1k 下拉電阻，引腳功能變?yōu)镽S485 使能控制引腳，串口發送數據時置高，常態為低。 |
| 13 | LED_RXD | 串口數據接收 LED 指示燈，默認輸出高電平，接收數據時輸出 10Hz 方波 |
| 14 | RST | 外部復位輸入，低電平 100ns 以上有效，內部弱上拉； |
