接口方式：TTL串口+RJ45
工作電壓：DC 2.1~3.6V
傳輸介質：網線
網絡協議：TCP/UDP、MQTT、HTTP、IPV4、DHCP、DNS
產品尺寸：32.5*16.5*17.5mm
產品重量：9±1g

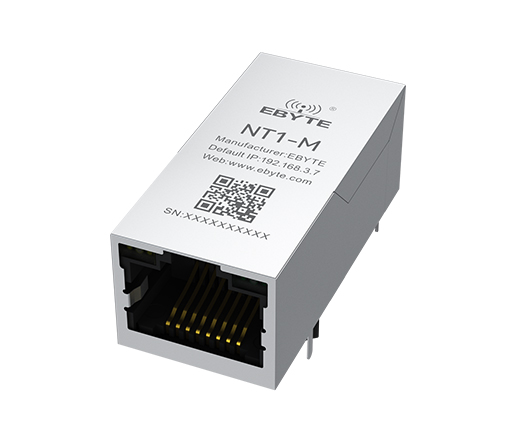

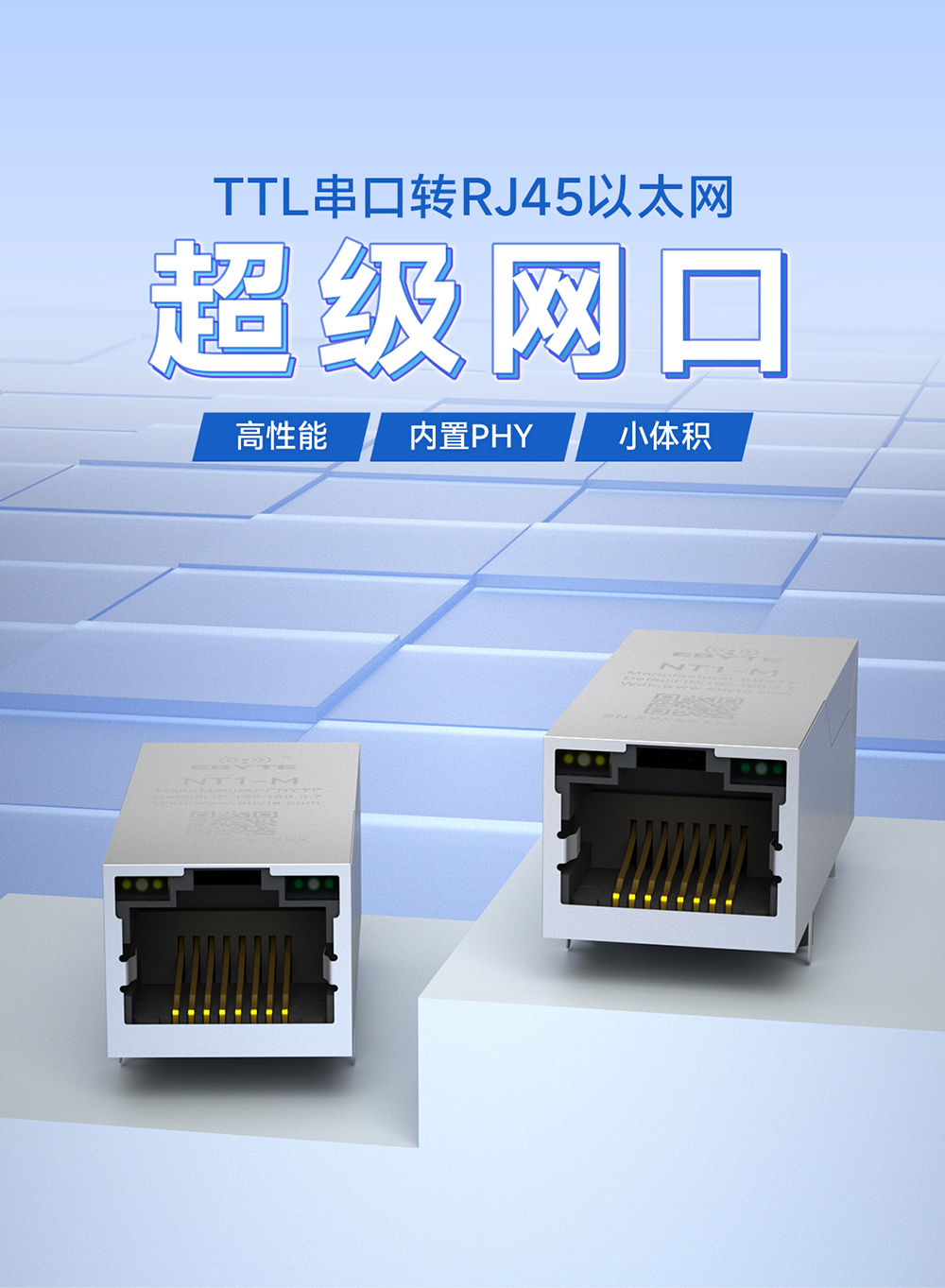

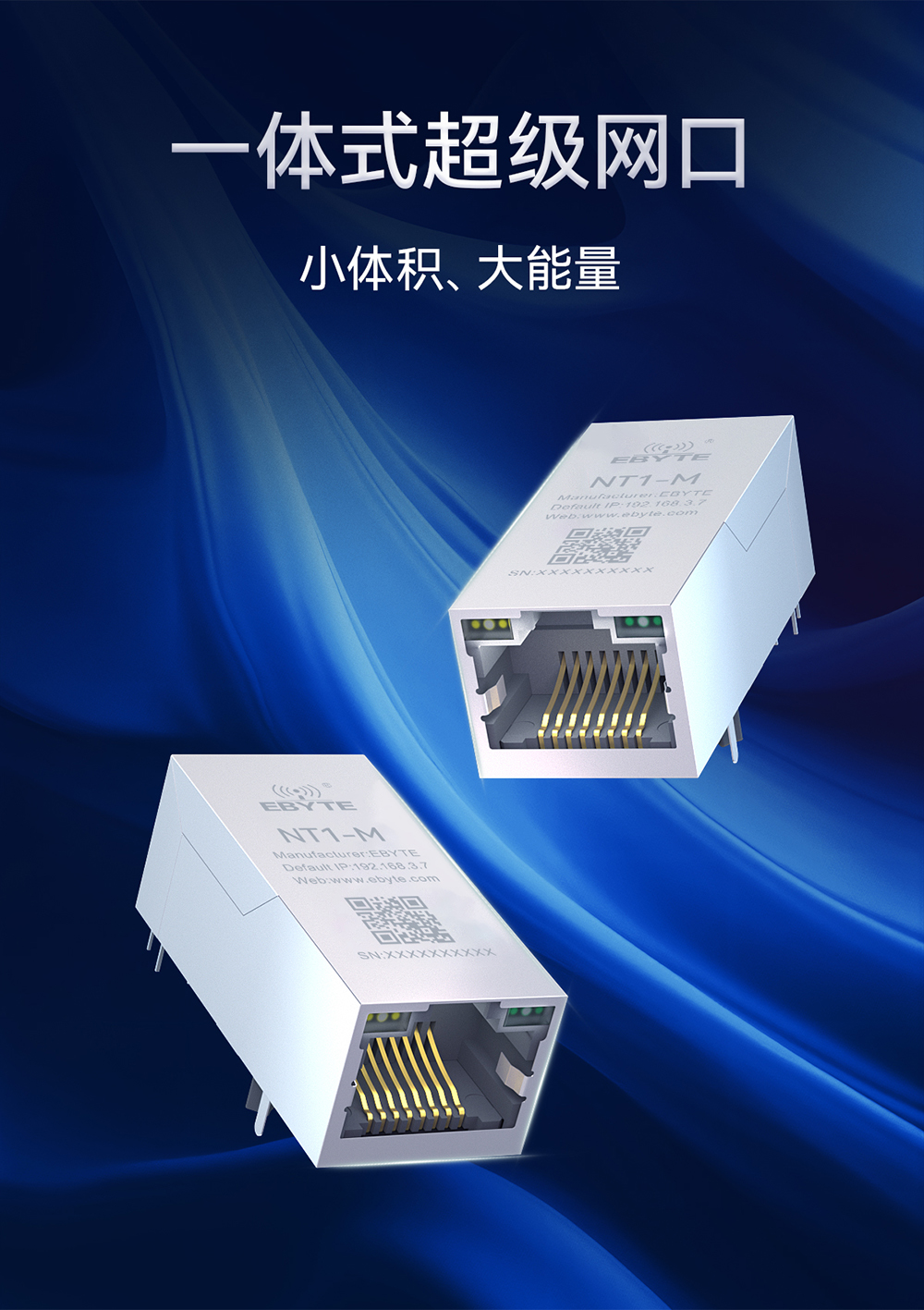

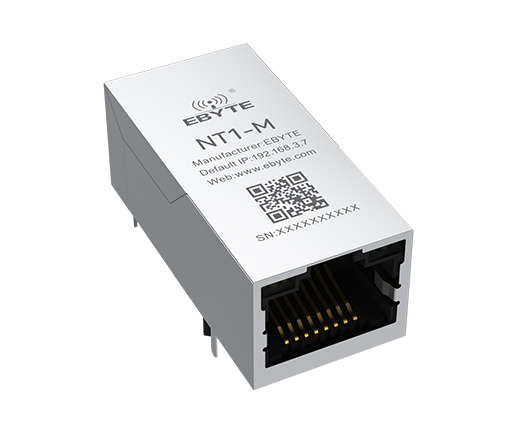

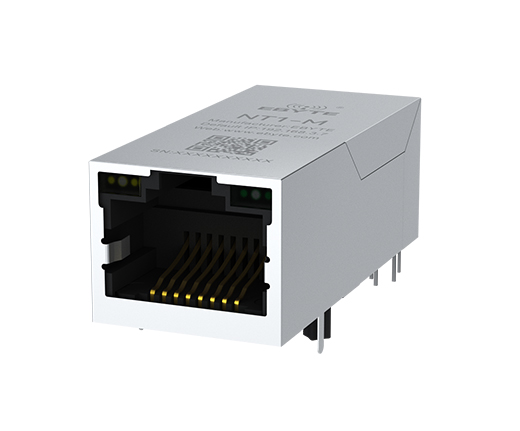

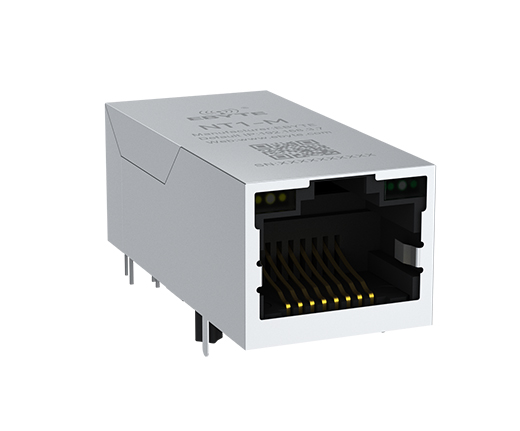

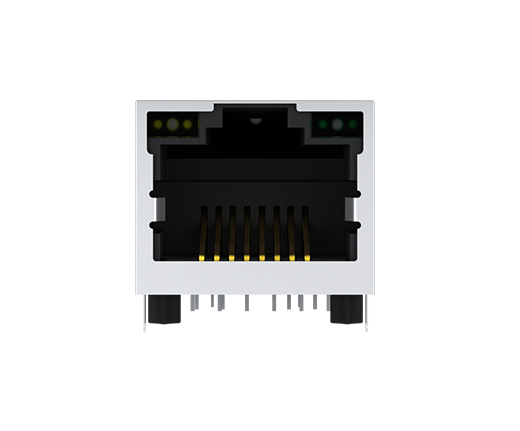

產品簡介：NT1-M串口轉以太網插針模塊是實現TTL串口數據?以太網數據傳輸?shù)囊蕴W(wǎng)模組（又稱“超級網口”）。產品自帶RJ45接口，全包網口封裝?？蓾M足各類TTL電平串口設備、MCU的聯網功能。
| 項目 | 說明 |
| 工作電壓 | DC 2.1~3.6V 推薦使用 3.3V 供電，供電負載能力建議 300mA 以上 |
| 工作電流 | 待機：50mA @ 3.3V 峰值：150mA@3.3V |
| 接口 | 串口（TTL）、網口（RJ45） |
| 串口電平 | 3.3V TTL 電平，如需 5V 需外接轉換電路 |
| 工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |

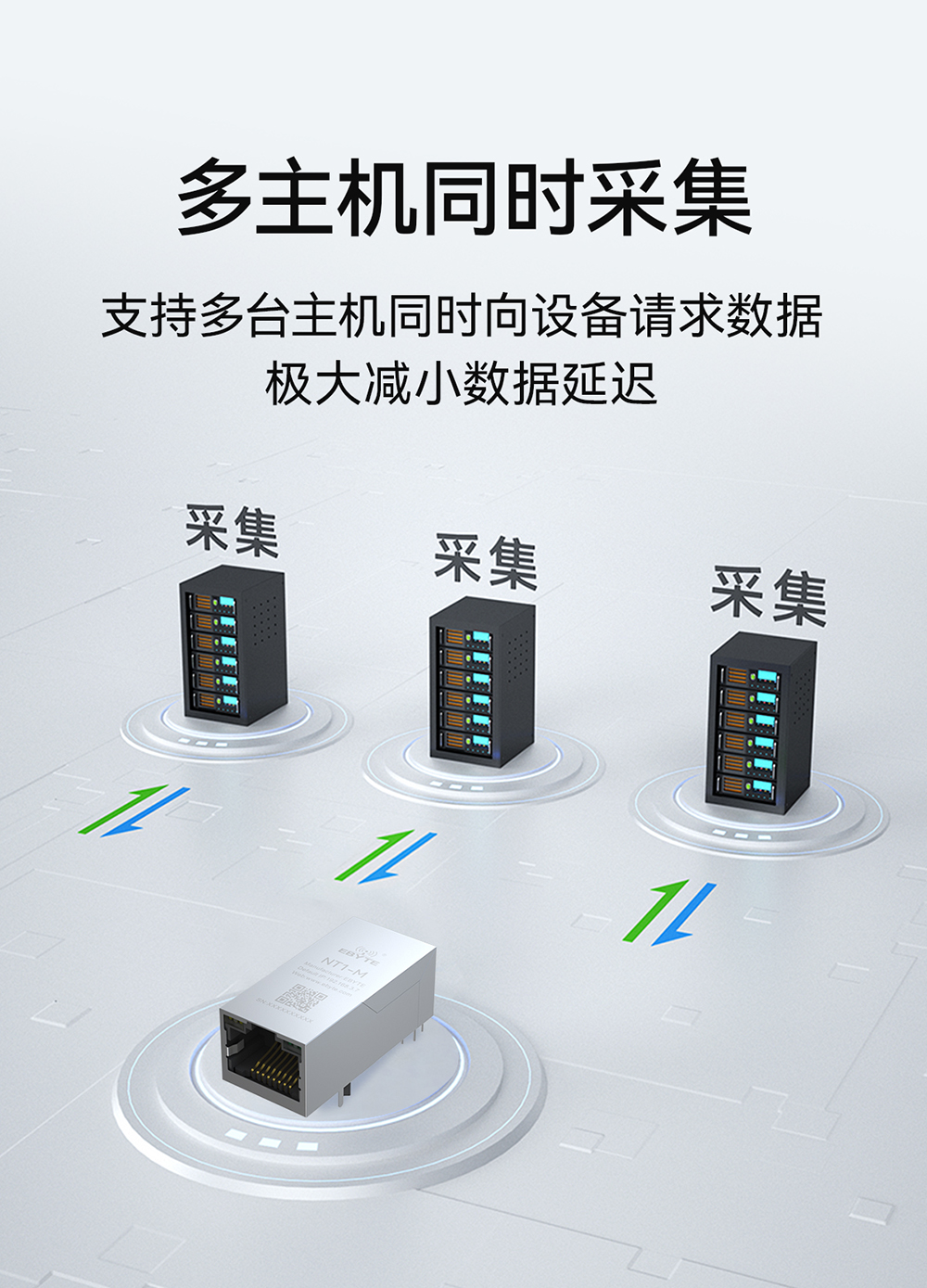

| Socket 連接 | TCP 服務器支持 6 路客戶端連接 |
| 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |

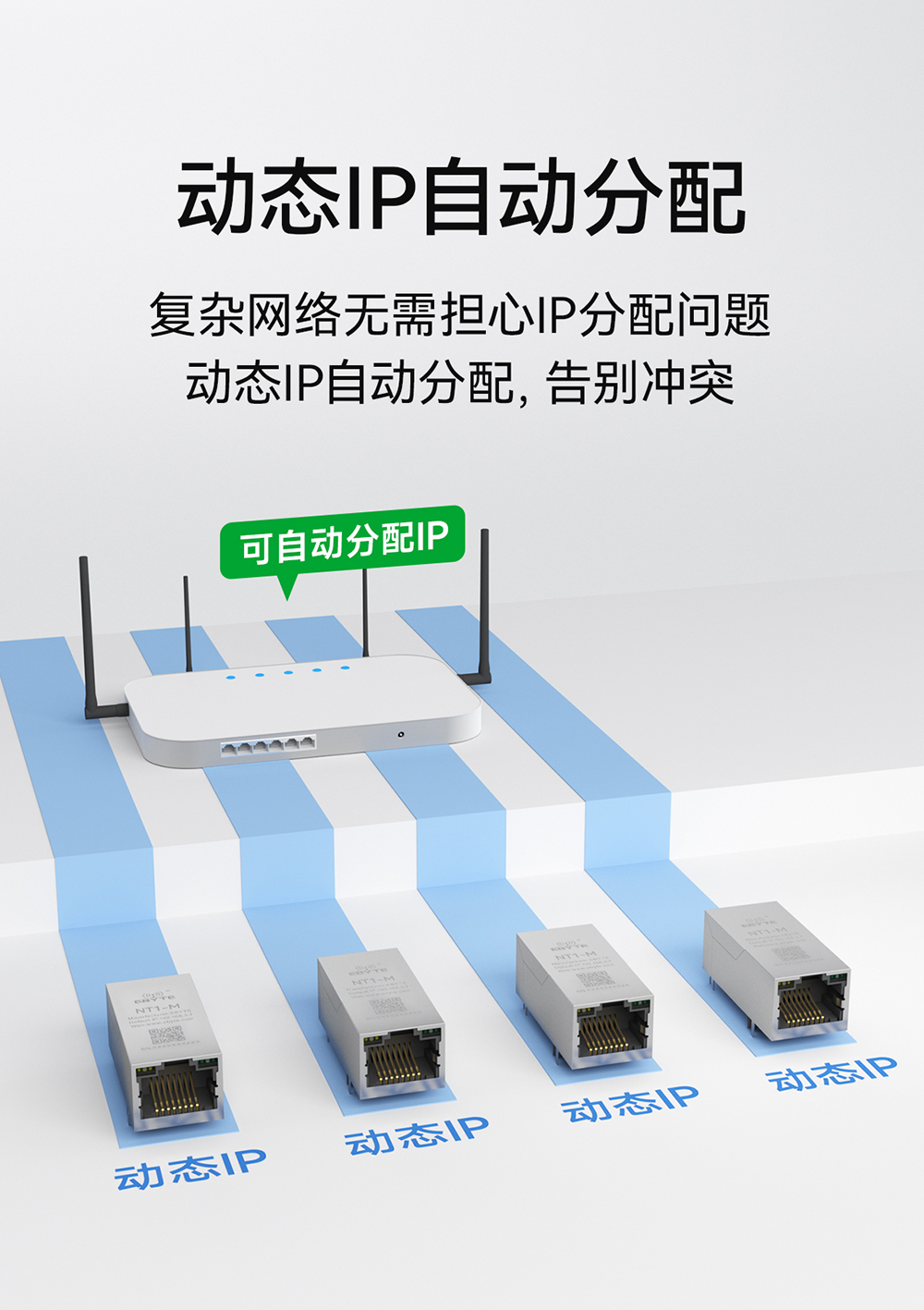

| IP 獲取方式 | 靜態 IP（默認）、DHCP |
| DNS 域名解析 | 支持 |
| 域名解析服務器 | 114.114.114.114（可自定義） |

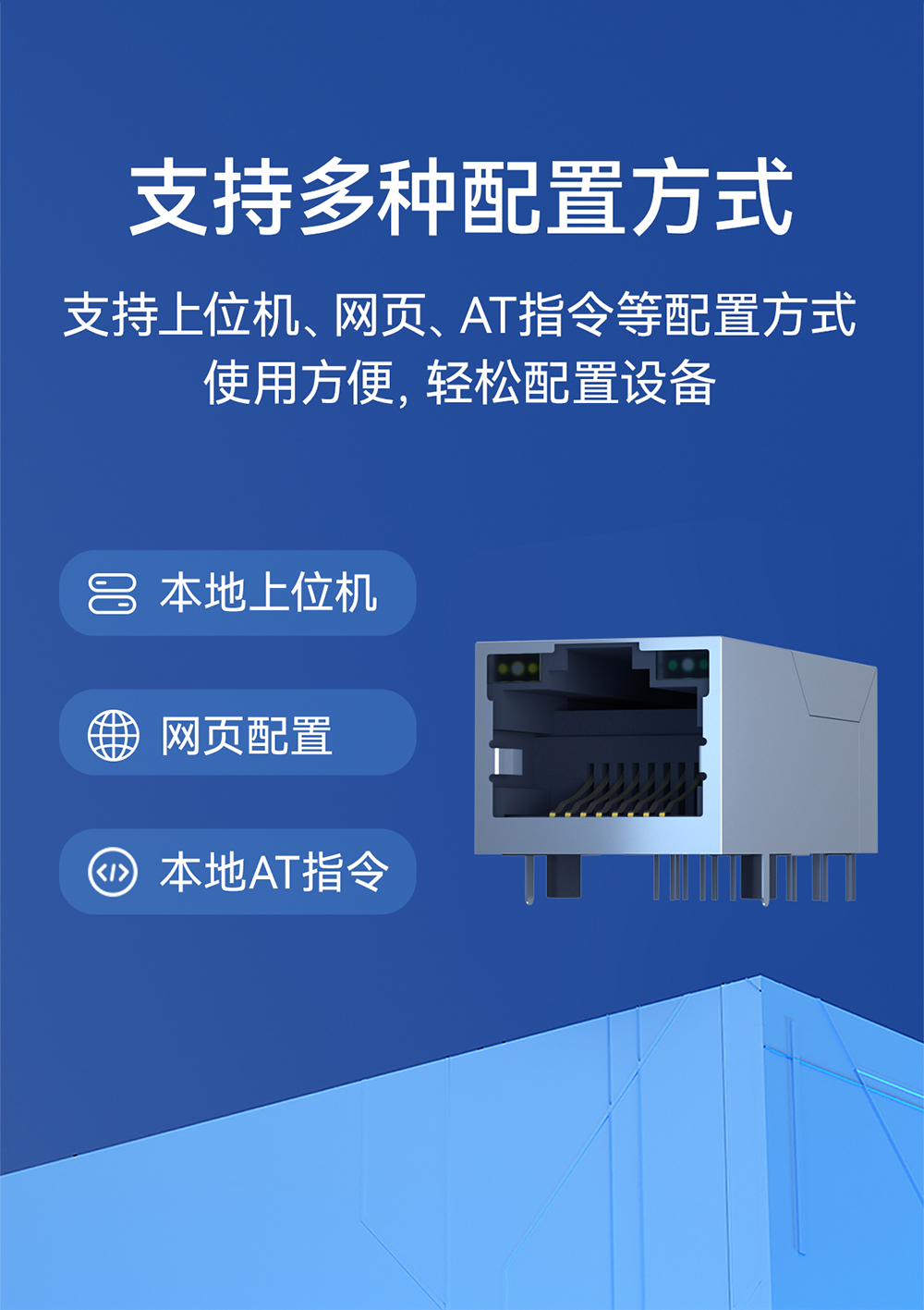

| 配置方式 | 網頁、參數配置工具、AT 指令 |
| IP 地址 | 192.168.3.7（可自定義） |
| 用戶名 | admin（可自定義） |
| 密碼 | admin（可自定義） |
| 本地端口 | 8887（可自定義） |
| 子網掩碼 | 255.255.255.0（可自定義） |
| 網關 | 192.168.3.1（可自定義） |
| 串口緩存 | 1024 Byte |
| 打包機制 | 512 Byte |
| 串口波特率 | 1200 ～ 230400 bps（默認 115200） |
| 數據位 | 5、6、7、8（默認） |
| 停止位 | 1（默認）、2 |
| 校驗位 | None（默認）、Odd、Even、Mark、Space |
| 流控 | NONE（默認）、RTS/CTS、DSR/DTR、XON/XOFF |
| 產品尺寸 | 32.5×16.5×17.5mm |
| 產品重量 | 9±1g |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |

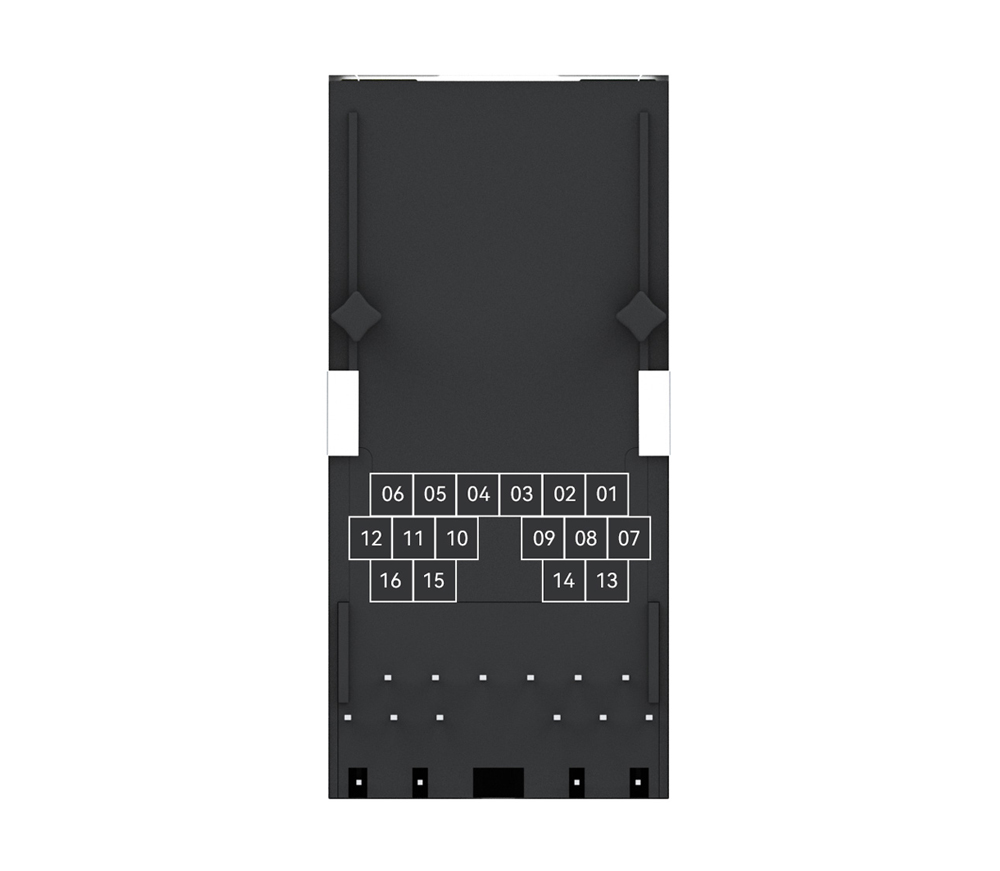

| 序號 | 引腳 | 描述 |
| 1 | RXD0 | NC，燒錄接口，不用懸空 |
| 2 | TXD0 | NC，燒錄接口，不用懸空 |
| 3 | BOOT | NC，燒錄接口，建議外部上拉 |
| 4 | RST | 接芯片復位腳，拉低 100uS 以上生效，建議外部上拉 |
| 5 | 485_EN | 485 使能腳 |
| 6 | RELOAD | 恢復出廠設置，拉低生效 |
| 7 | STATE0 | PHY 連接指示，協商完成后拉低 |
| 8 | RXD | 用戶串口，3.3V TTL 電平 |
| 9 | TXD | 用戶串口，3.3V TTL 電平 |
| 10 | GND | 電源+信號地 |
| 11 | VCC | 電源正極，建議供電能力 300mA@3.3V 以上 |
| 12 | STATE1 | 物理數據指示燈，有數據時電平跳動 |
| 13 | LED0- | LED0 指示燈負極，可外接 7 腳指示 STATE0 信號 |
| 14 | LED0+ | LED0 指示燈正極，連接 3.3 電源+ |
| 15 | LED1+ | LED1 指示燈正極，連接 3.3 電源+ |
| 16 | LED1- | LED1 指示燈負極，可外接 7 腳指示 STATE1 信號 |
| 產品說明書 |
【用戶手冊】  |
| 【AT指令手冊】AT指令集 |
| 開發測試 |
| 【虛擬串口】 |
| 【配置工具】網絡配置工具 |
| 【參考設計】測試底板原理圖 |
| 【封裝文件】封裝文件 |
| 【XCOM工具】XCOM |
| 【網絡調試助手】網絡調試助手 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |

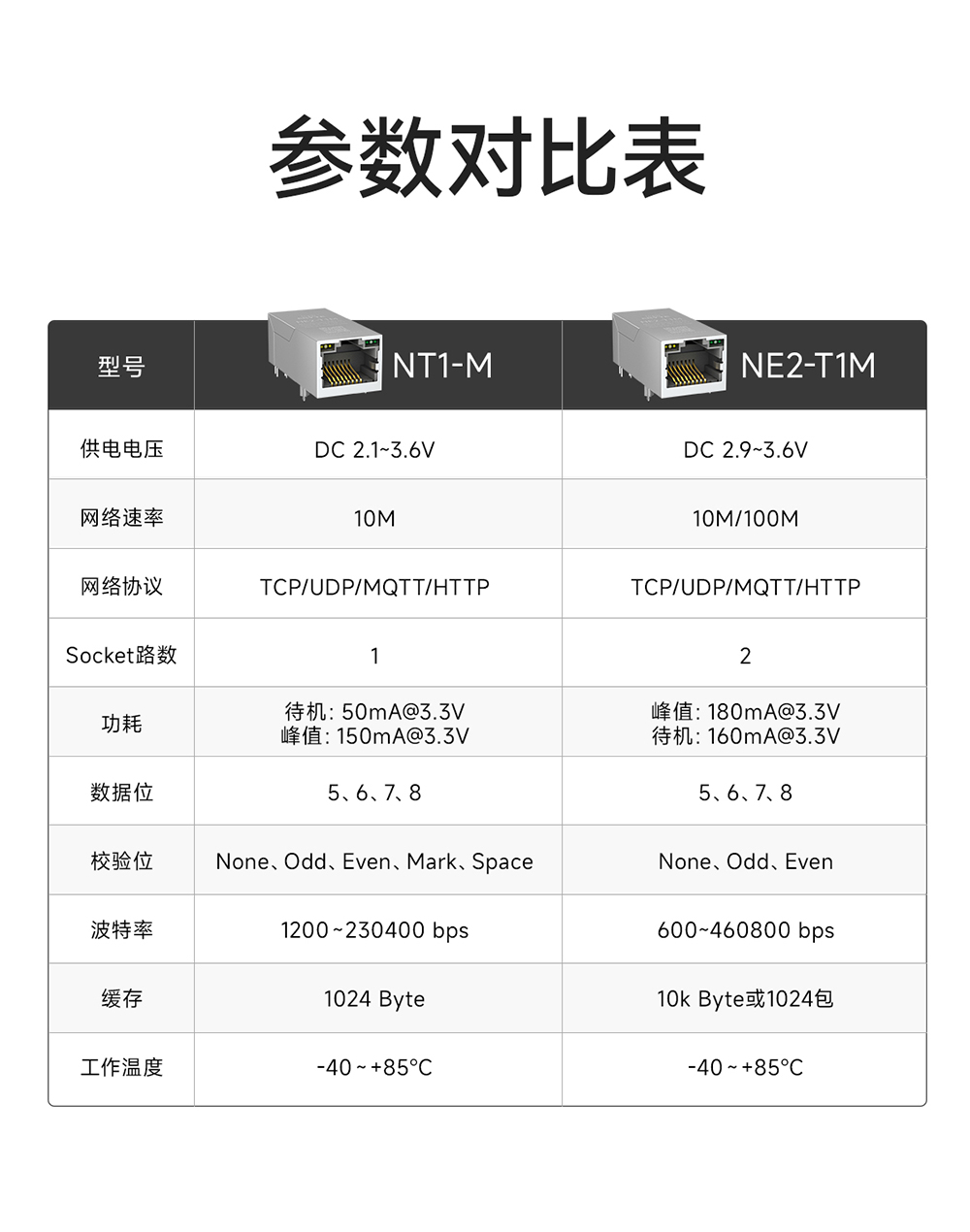

| 產品 型號 | 接口方式 | 尺寸大小 | 傳輸介質 | 網絡協議 | 簡單透?jìng)鞣绞? | TCP Server 連接 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|
| NT1-M | TTL串口+RJ45 | 32.5*16.5*17.5 | 網線 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP/MQTT Client | 6路Socket連接 | ||
| NE2-T1M | TTL串口+RJ45 | 32.5*16.5*17.5 | 網線 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP Client、MQTT Client | 2*5路 | ||
| NE2-T1B | TTL串口+RJ45 | 35*22*25 | 網線 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP Client、MQTT Client | 2*5路 | ||
| NE2-T1 | TTL串口+RJ45 | 35*22*25 | 網線 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP Client、MQTT Client | 2*5路 | ||
| NT1/NT1-B | TTL串口+RJ45 | 22*35 | 網線 | TCP/UDP、MQTT、HTTP、IPV4 | TCP Server、TCP Client、UDP Server、UDP Client | 支持最多6路TCP連接 |
