工作頻率：855～925MHz
發射功率：20dBm
通信距離：3.5km
產品尺寸：26*16mm
產品重量：2.0±0.1g

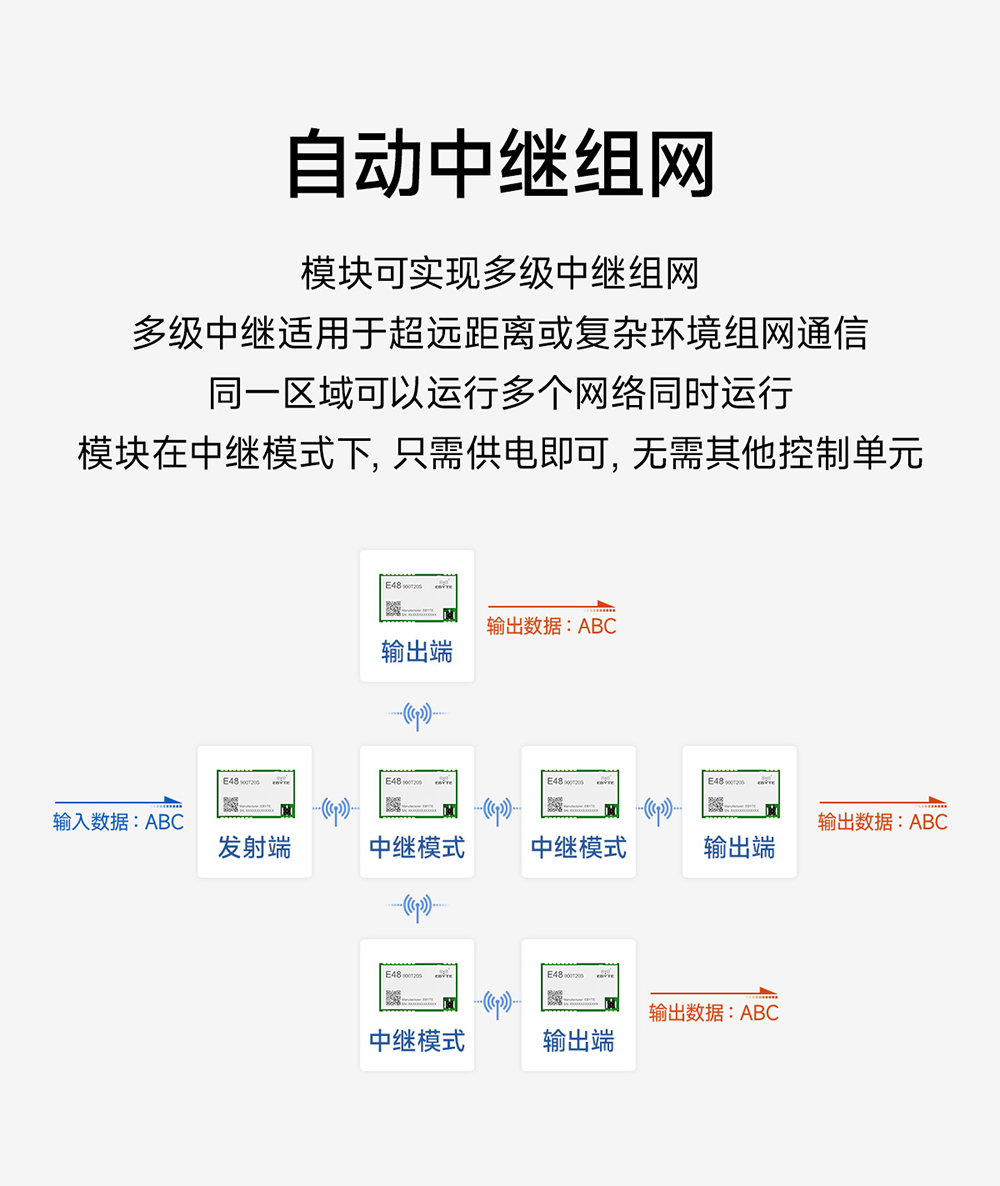

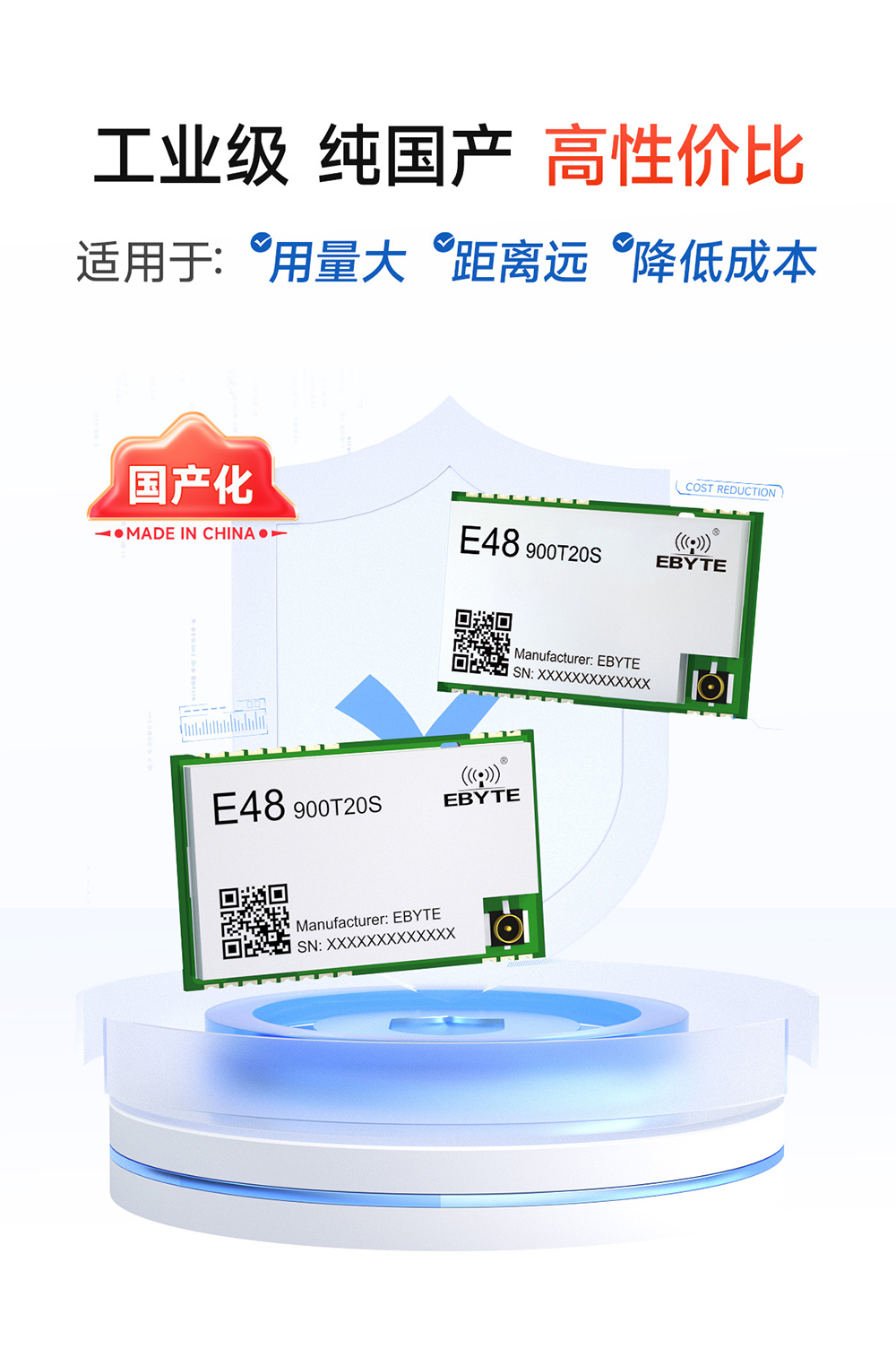

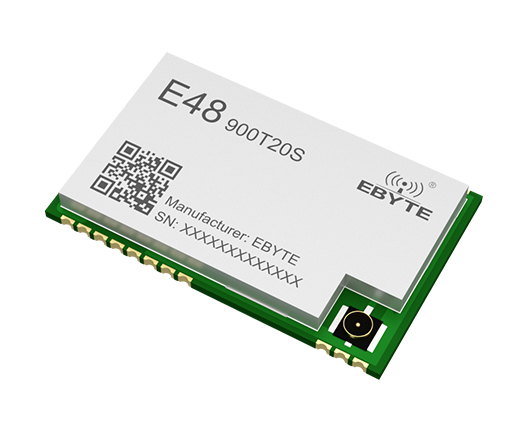

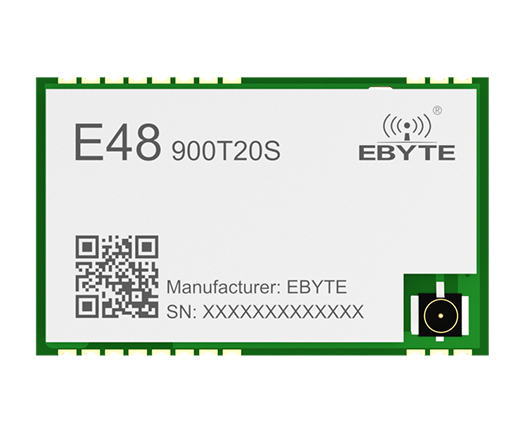

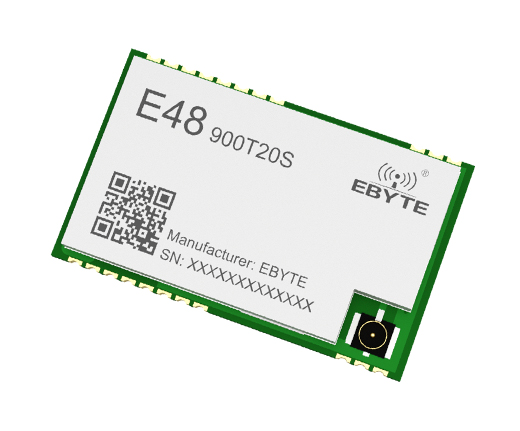

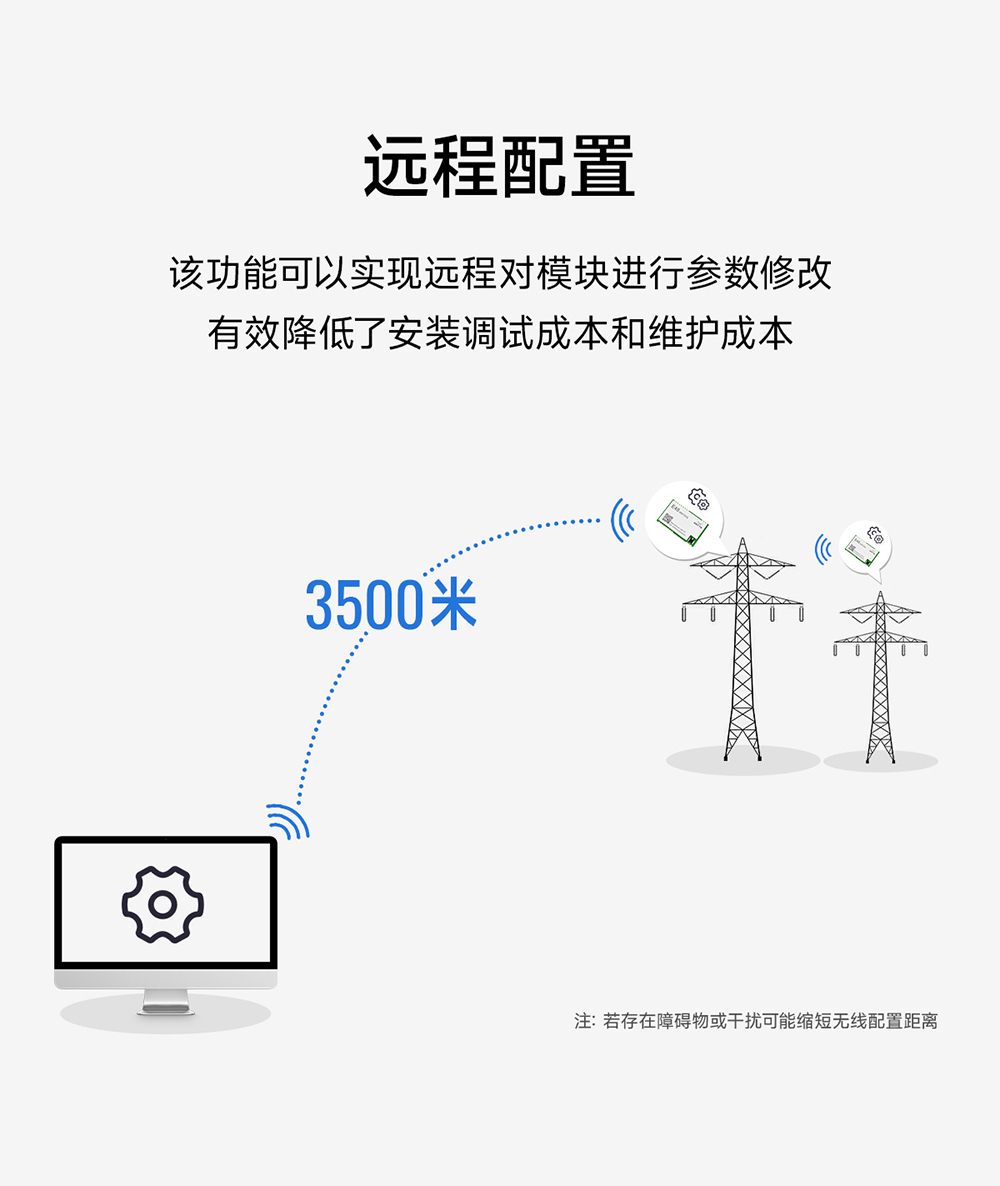

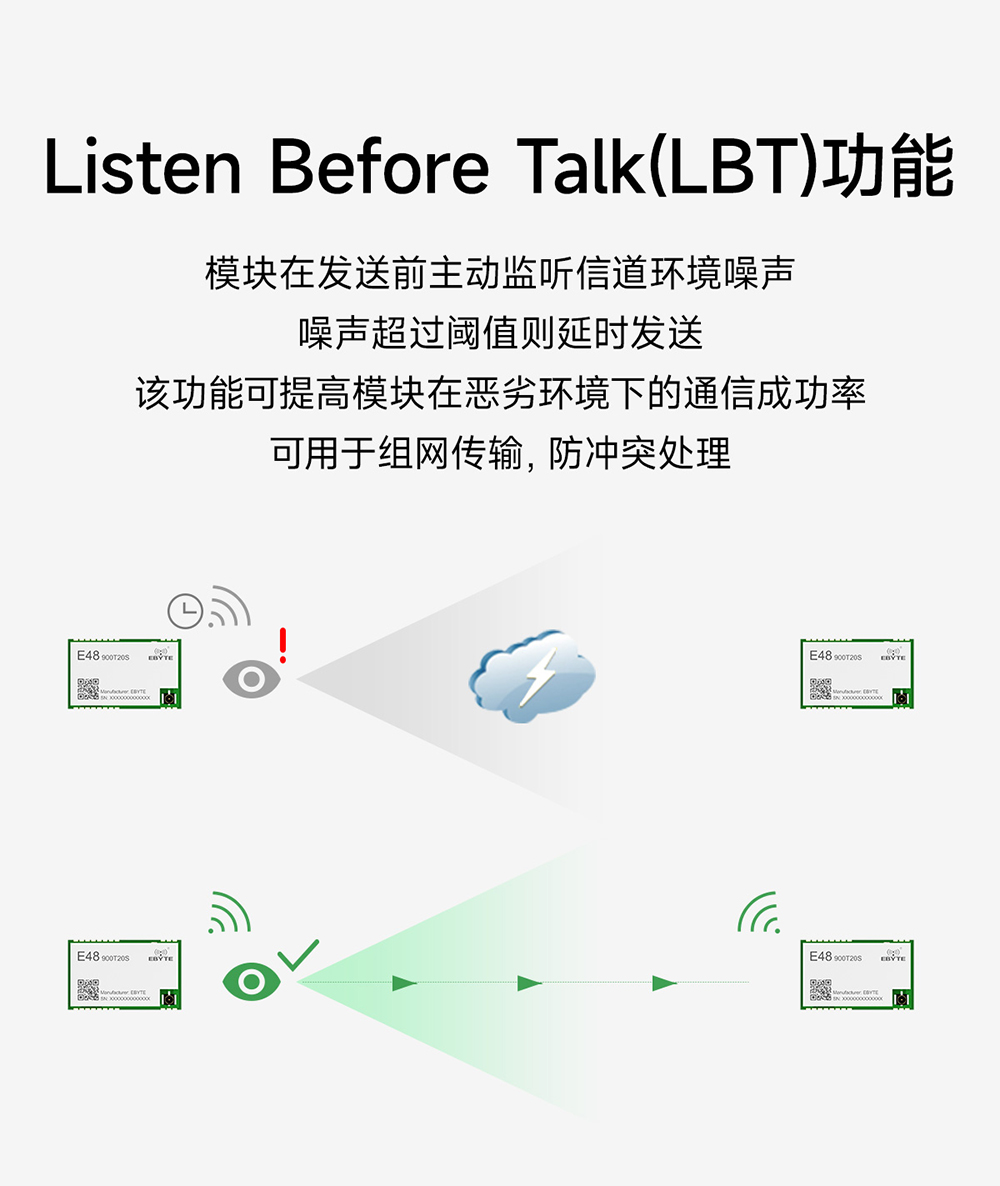

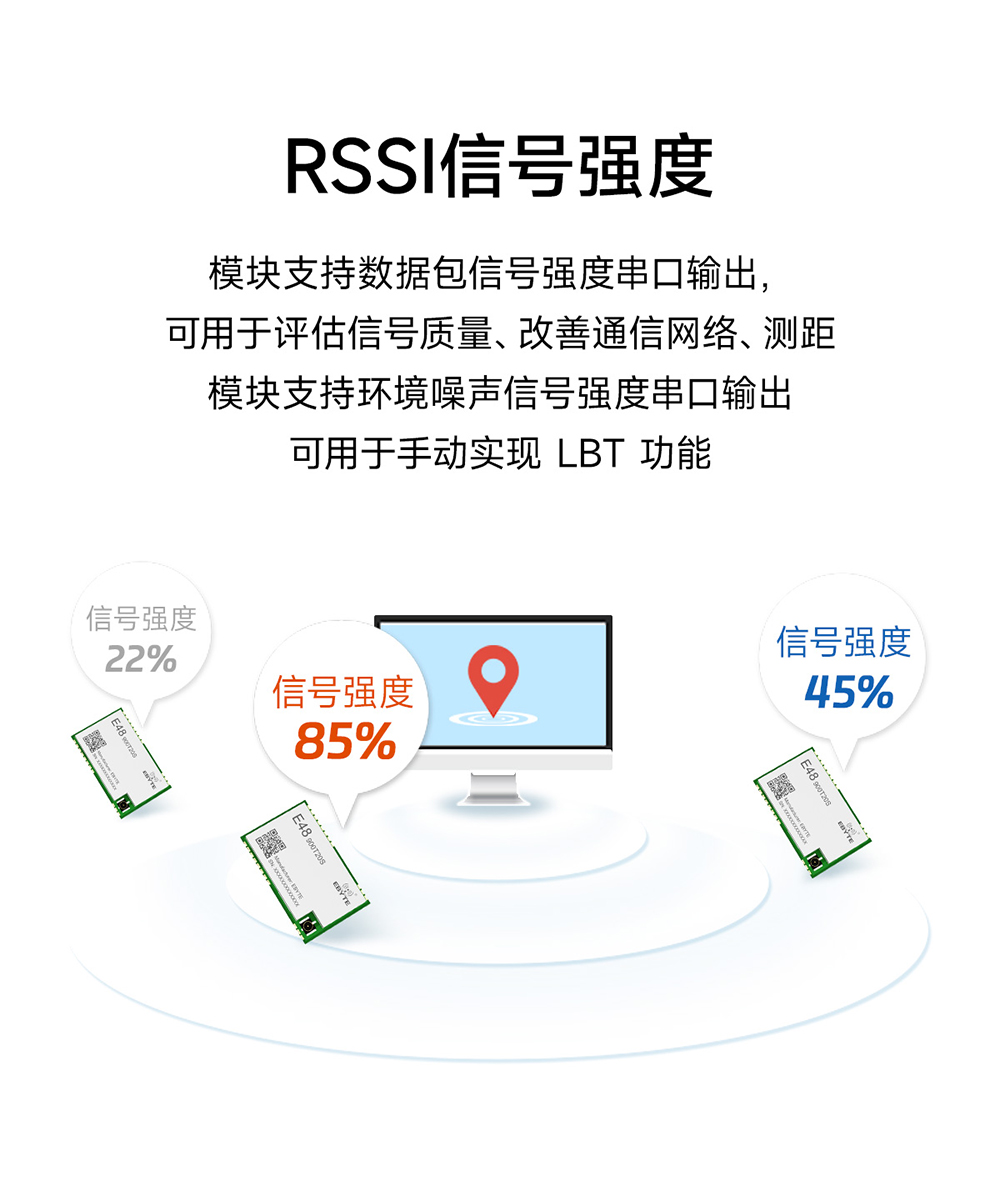

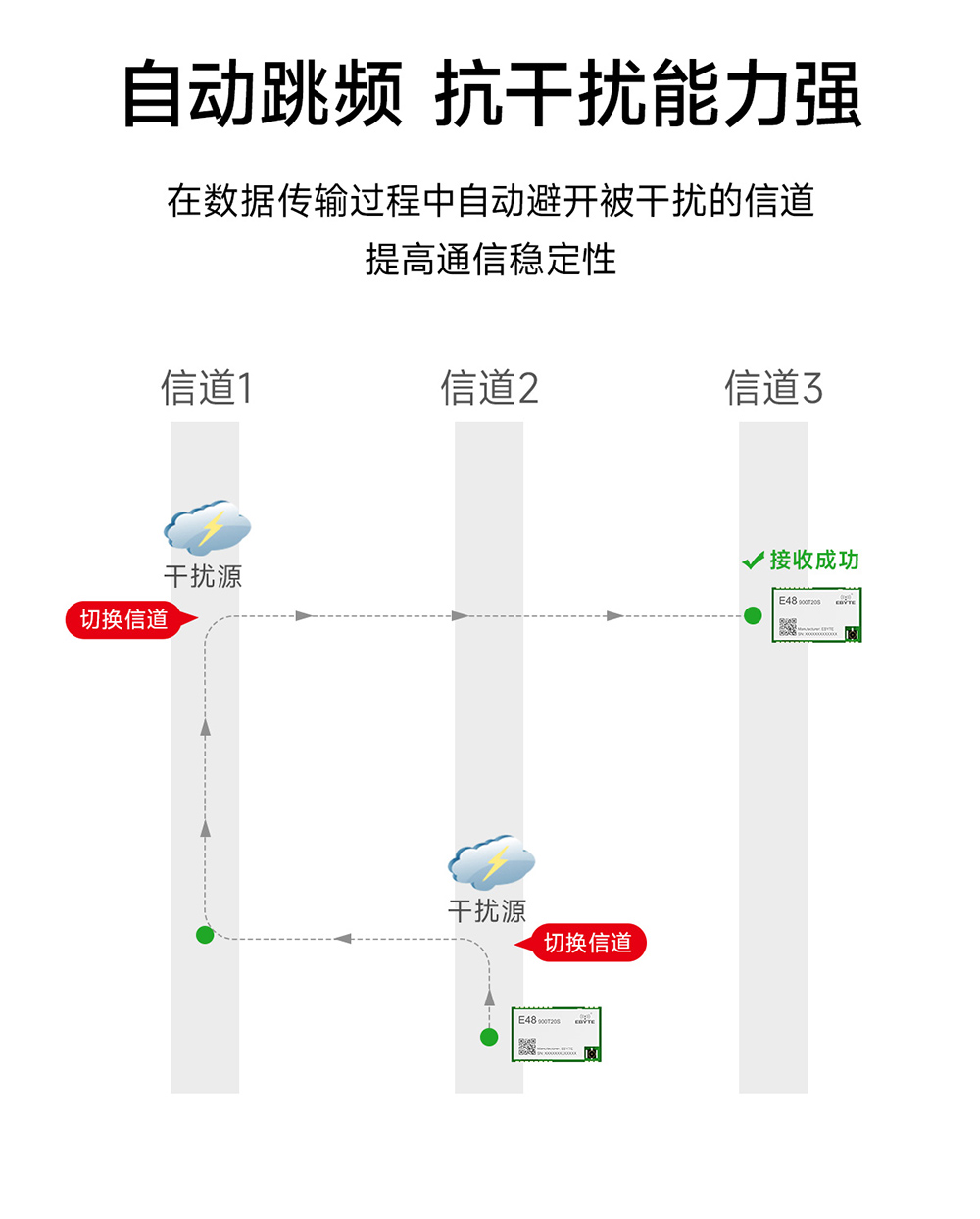

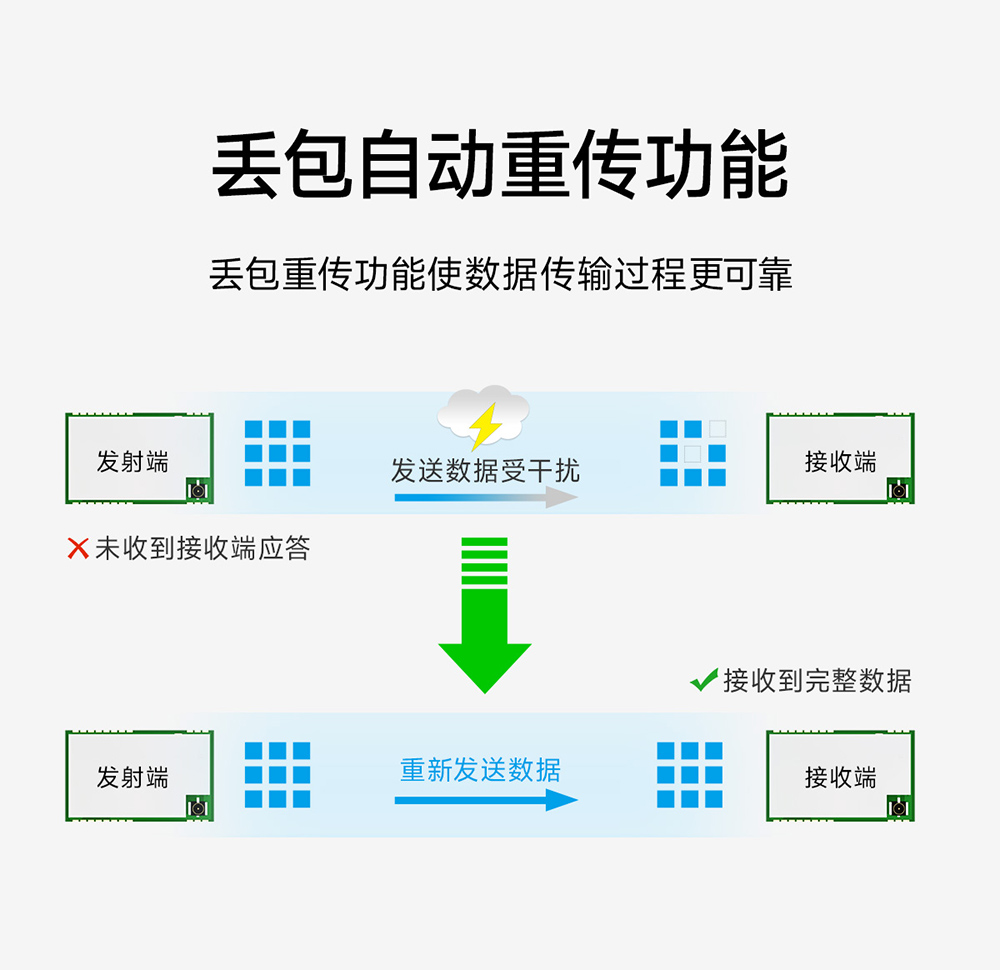

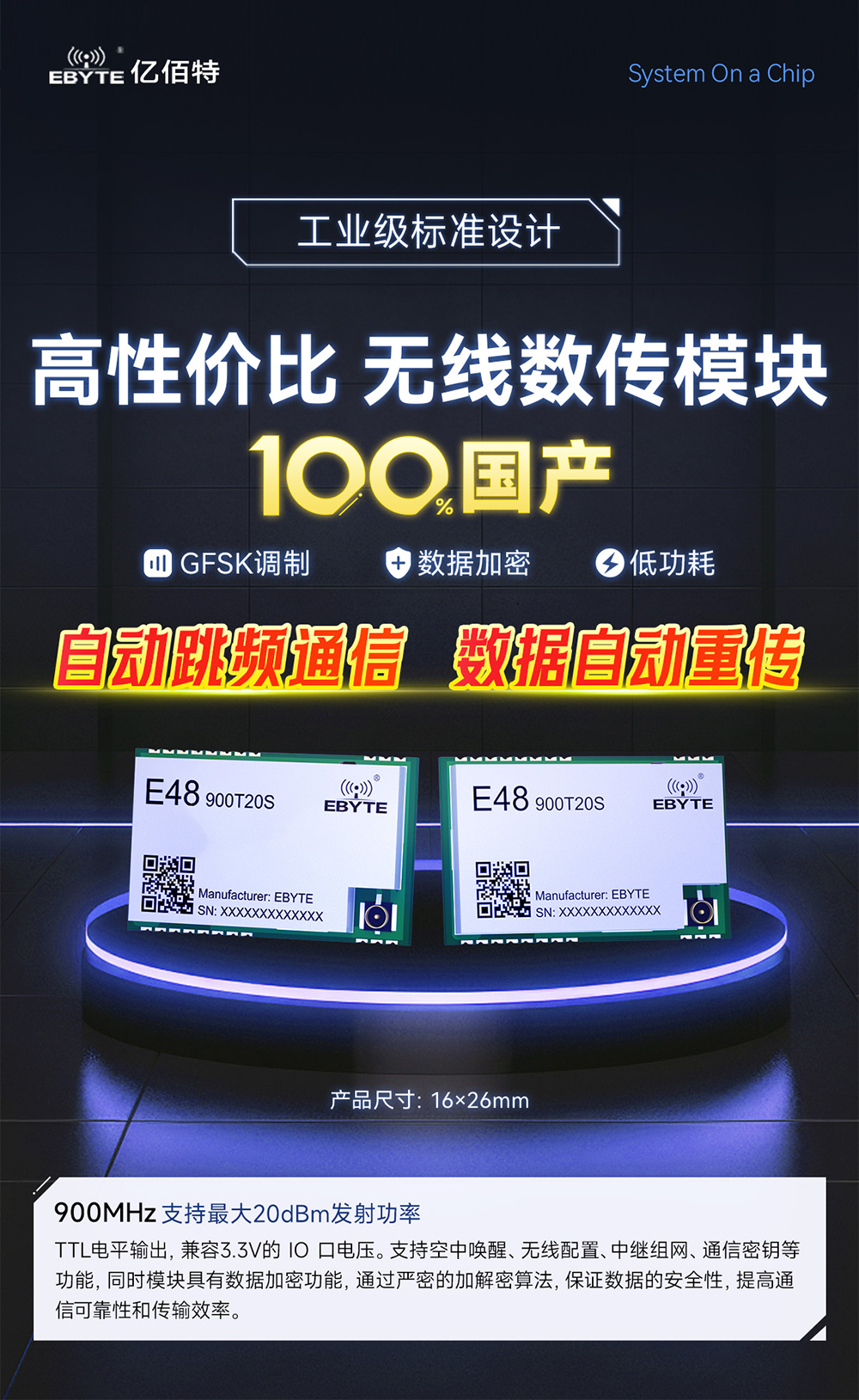

產品簡介：E48-900T20S是成都億佰特推出的一款國產高性價比無線數傳模塊，它具有4種工作模式。具有多種傳輸方式，可分別適用于多種物聯網應用場景。無線模塊工作在855～925MHz頻段，TTL電平輸出，支持最大20dBm發射功率，兼容3.3V的IO口電壓。支持空中喚醒、無線配置、中繼組網、通信密鑰等功能，同時模塊具有數據加密功能，通過嚴密的加解密算法，保證數據的安全性，提高通信可靠性和傳輸效率。
| 射頻參數 | 單位 | 數值 | 備注 |
| 工作頻段 | MHz | 855～925 | 支持 ISM 頻段 |

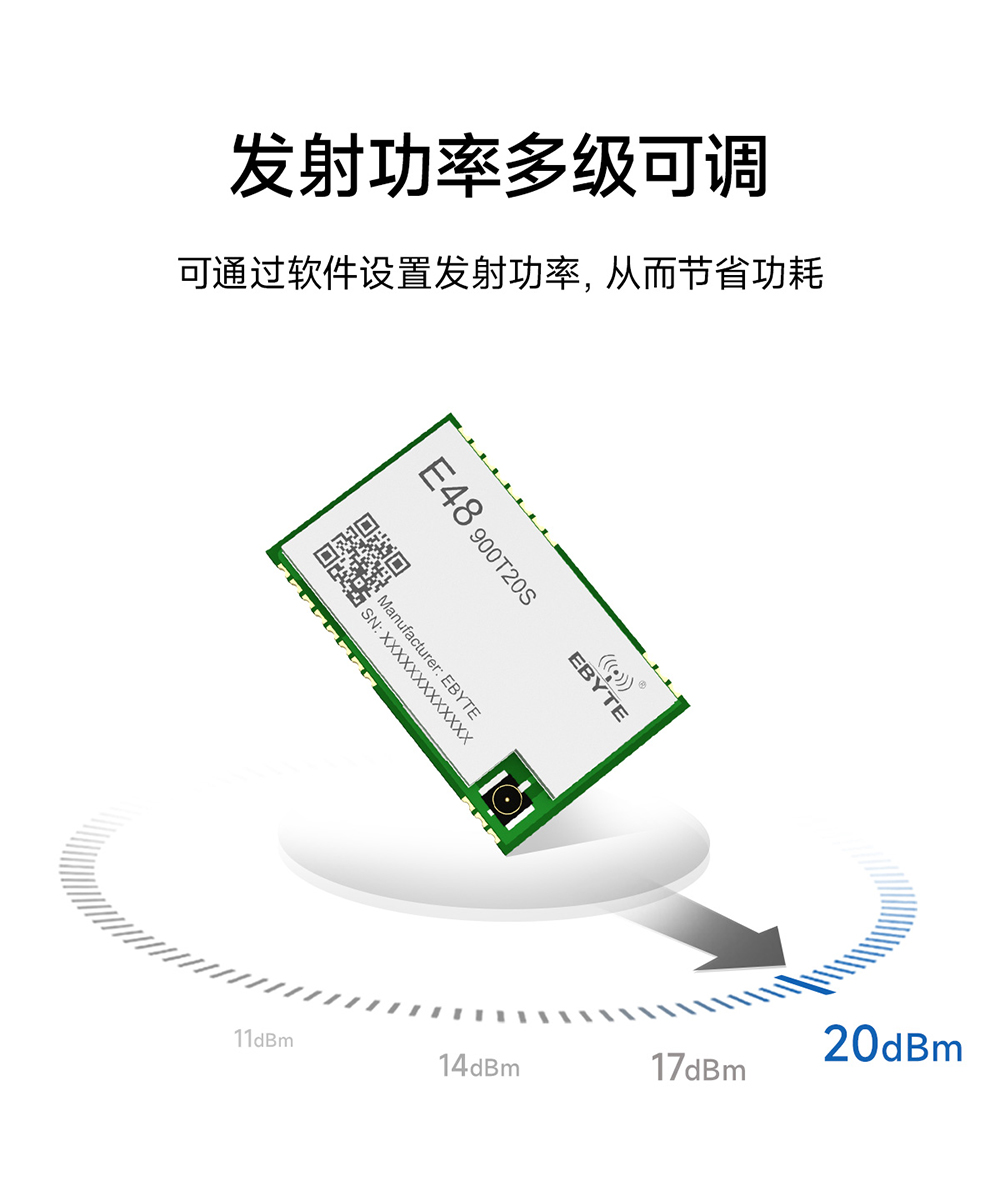

| 發射功率 | dBm | 20±1 | 根據配置參數多級可調 |
| 阻塞功率 | dBm | 0～10.0 | 近距離使用燒毀概率較小 |
| 接收靈敏度 | dBm | -120±2 | 空中速率2.4kbps |
| 實測距離 | km | 3.5km | 晴朗空曠，天線增益 3.5dBi，天線高度 2.5 米，空中速率 2.4kbps |

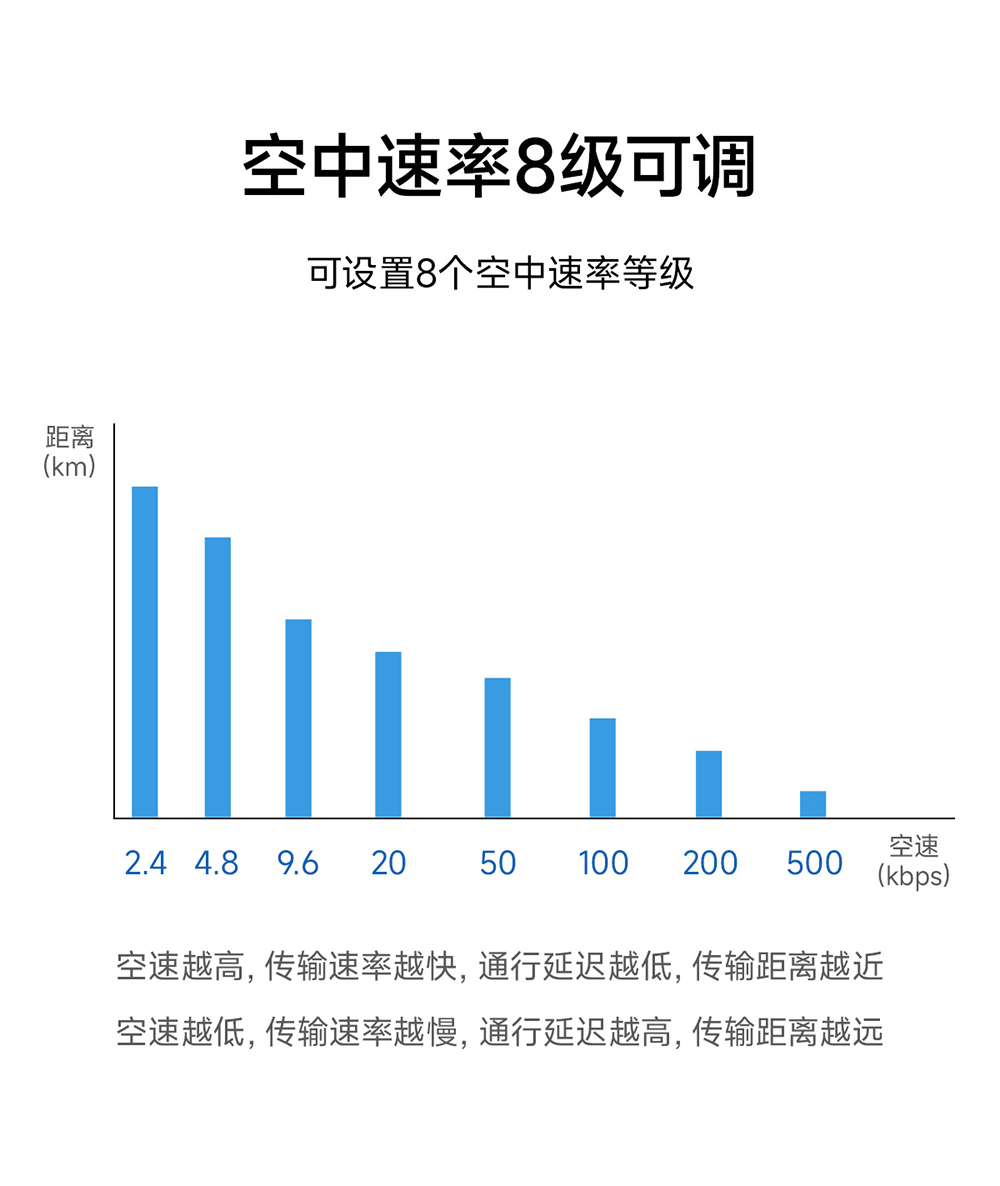

| 空中速率 | kbps | 2.4～500 | 根據配置參數控制 |
| 電氣參數 | 單位 | 數值 | 備注 |
| 工作電壓 | V | 2.7V~5.5V | ＞3.3V 可保證輸出功率 |
| 通信電平 | V | 3.3 | 使用 5V TTL 有風險燒毀 |
| 發射電流 | mA | 110 | 瞬時功耗，@5V 供電 |
| 接收電流 | mA | 12 | @5V 供電 |
| 休眠電流 | uA | 3.5 | 軟件關斷 |
| 工作溫度 | ℃ | -40 ~ +85 | 工業級 |
| 主要參數 | 數值 | 備注 |
| 外形尺寸 | 26*16mm | - |
| 重量 | 2.0g | ±0.1g |
| 發射長度 | 58 Byte | 可通過指令設置分包 58/116 字節發送 |
| 緩存容量 | 1000 Byte | - |
| 調制方式 | GFSK | - |
| 通信接口 | UART 串口 | TTL 電平 |

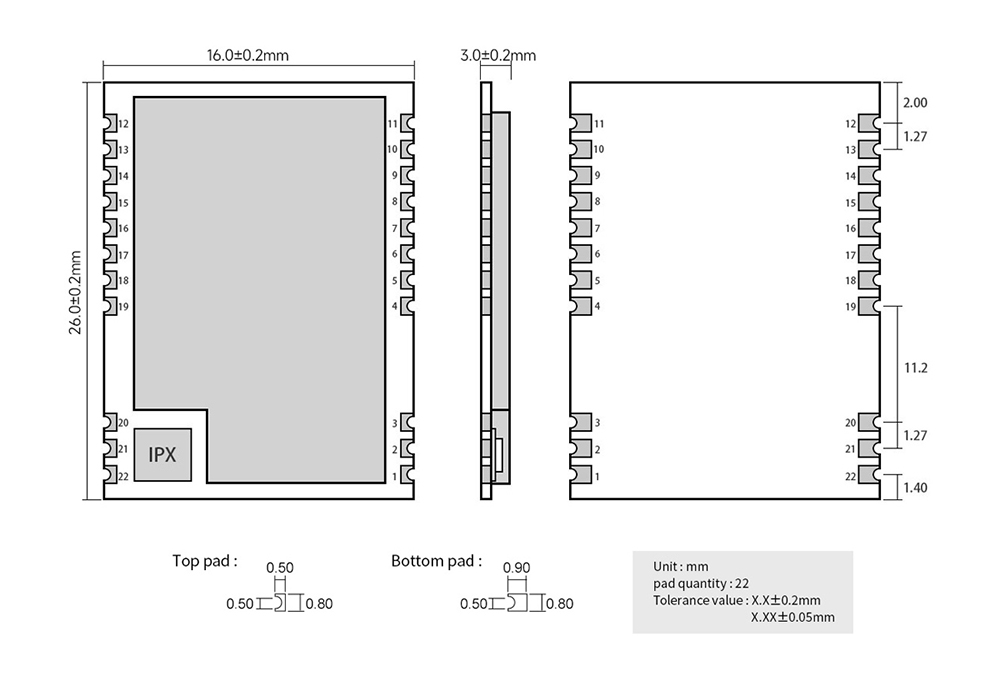

| 封裝方式 | 貼片式，郵票孔，引腳間距 1.27mm | - |

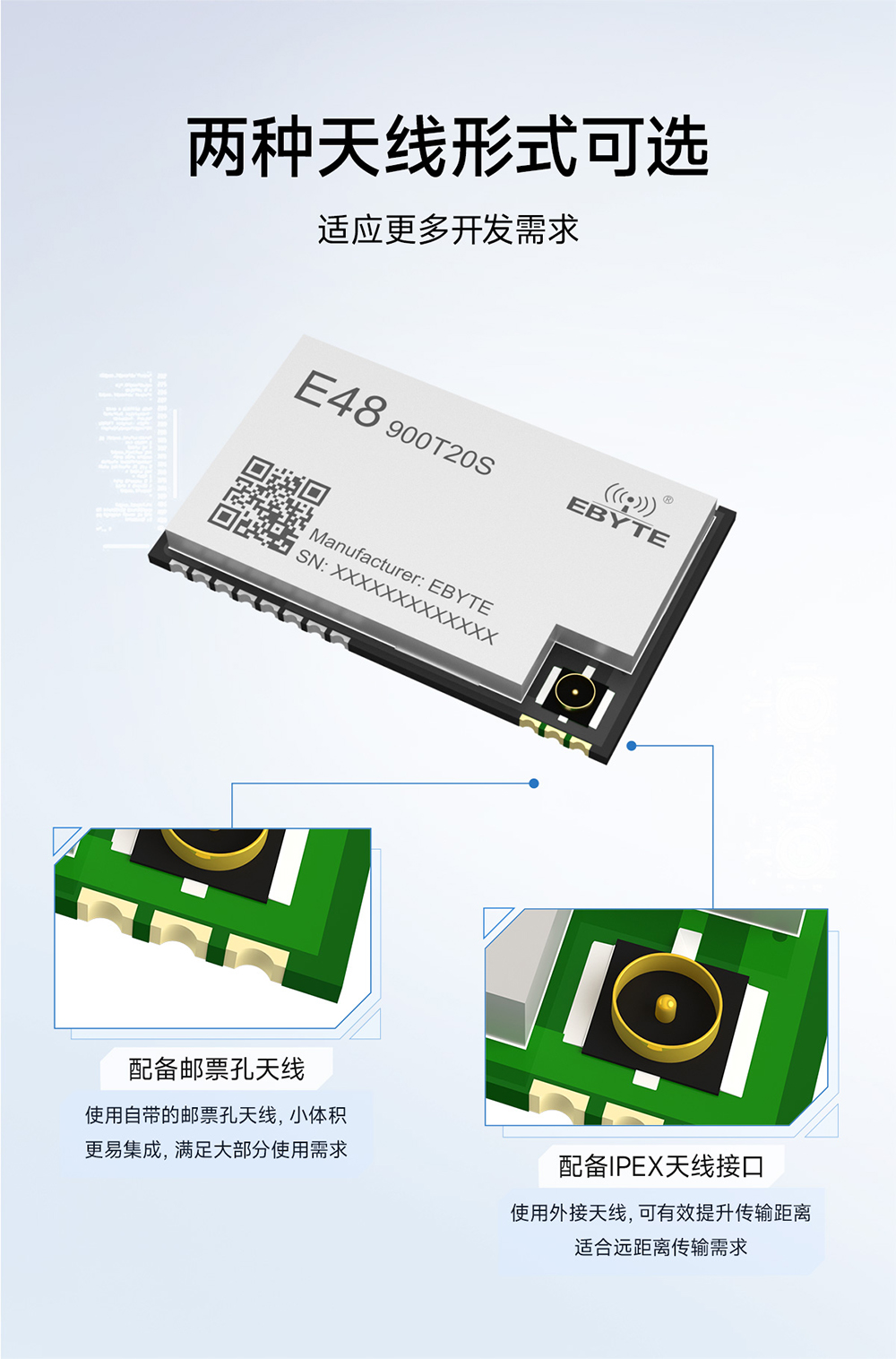

| 天線接口 | IPEX/郵票孔 | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 模塊地線 | |
| 2 | GND | 模塊地線 | |
| 3 | GND | 模塊地線 | |
| 4 | GND | 模塊地線 | |
| 5 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式。（可懸空，模塊內部含上拉電阻） |
| 6 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式。（可懸空，模塊內部含上拉電阻） |
| 7 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 8 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 9 | AUX | 輸出 | 用于指示模塊工作狀態，用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平 |
| 10 | VCC | 模塊電源正參考，電壓范圍：2.7V ~ 5.5V DC | |
| 11 | GND | 模塊地線 | |
| 12 | RST | 輸入 | 復位引腳，低電平有效 |
| 13 | GND | 模塊地線 | |
| 14 | NC | - | - |
| 15 | NC | - | - |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | NC | - | - |
| 19 | GND | 模塊地線 | |
| 20 | GND | 模塊地線 | |
| 21 | ANT | 天線 | |
| 22 | GND | 模塊地線 |
