ECK10-135A5M5M-I 嵌入式核心板

處理器型號：STM32MP135AAF3

處理器核心：1核

處理器主頻：650MHz

內存容量：512MB

產品尺寸：38*32*3.1mm

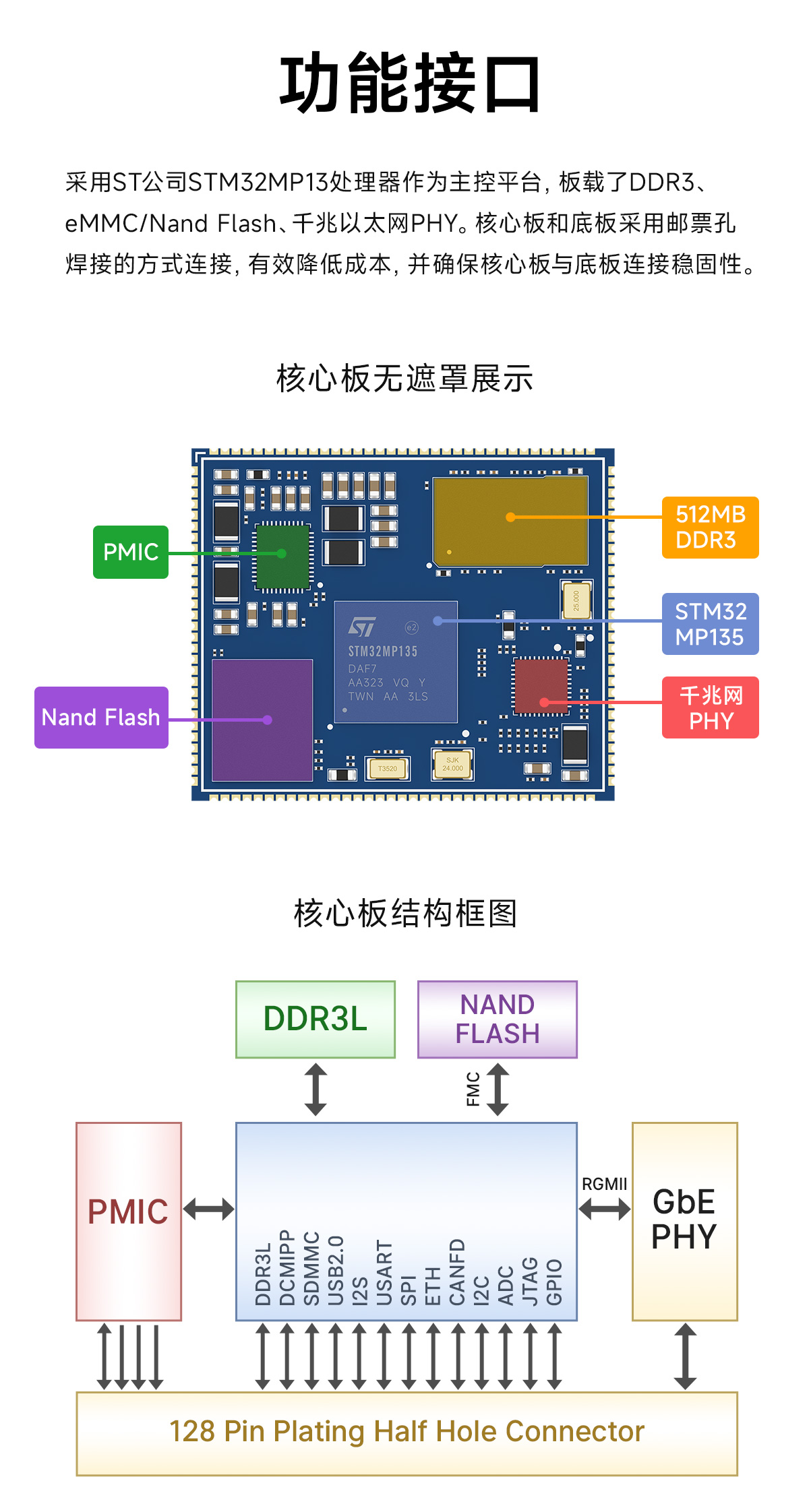

產品簡介：ECK10-135A5M5M-I核心板是基于意法半導體推出的STM32MP13系列處理器精心設計的，采用郵票孔連接的低成本、低功耗、高性價比、高可靠性的嵌入式核心板。ECK10-13xA系列核心板以STM32MP13系列處理器為中心，在板設計了電源電路、DDR3L內存電路、NAND FLASH存儲電路、千兆以太網PHY電路，最大限度降低用戶底板設計難度和成本。

技術手冊

樣品購買

概述特點

概述特點性能參數 引腳定義相關下載訂購方式系列產品

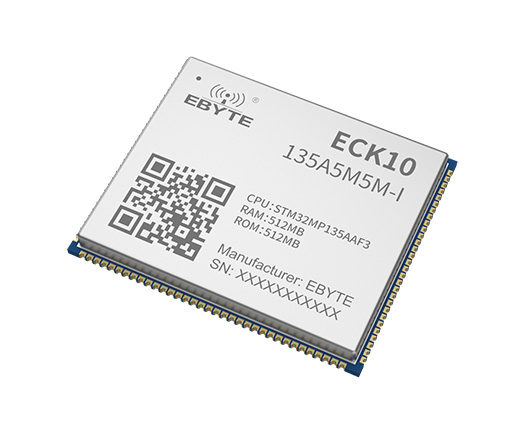

ECK10-135A5M5M-I

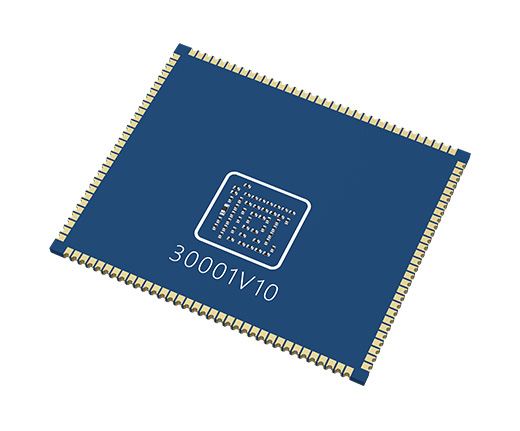

ECK10-135A5M5M-I 嵌入式核心板 (2)

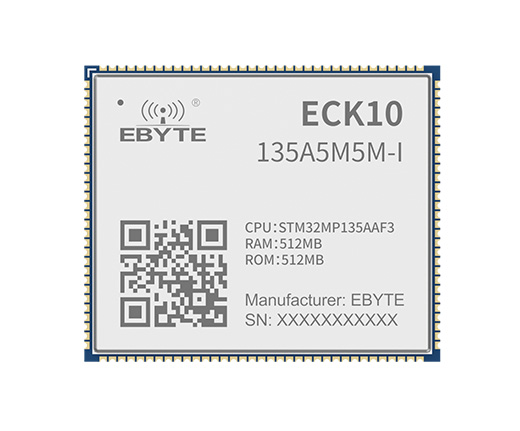

ECK10-135A5M5M-I 嵌入式核心板 (3)
ECK10-135A5M5M-I 嵌入式核心板 (4)
ECK10-135A5M5M-I 嵌入式核心板 (5)
ECK10-135A5M5M-I 嵌入式核心板 (6)
7 嵌入式核心板品質
8 嵌入式核心板應用場景

處理器		STM32MP131AAF3 / STM32MP135AAF3；
		Single Arm Cortex-A7 core，650MHz；
存儲	內存	在板 DDR3L SDRAM，16 位寬，256MB/512MB 可選；
	FLASH	在板 256MB/512MB 并行 NAND FLASH 可選；
顯示		1路并行顯示接口，最大分辨率支持WXGA（1366×768@60fps）（僅MP135支持）；支持24bit、18bit、16bit、8bit并行顯示輸出；
攝像頭		1 路數字?jǐn)z像頭輸入（僅 MP135 支持）；
SDMMC		2 路（最多）可 BOOT 的 MMC/SD/SDIO 卡接口；
USB		2 路 USB 2.0 或者 1 路 USB2.0 + 1 路 OTG 接口；
音頻		4 路（最多）I2S 全雙工；
串口		4 路（最多）UART；
		3路（最多）USART；
SPI		1 路可 BOOT 的 QSPI；
		5 路（最多）SPI；
以太網		2 路（最多）以太網 MAC，在板 1 路 10/100/1000 以太網 PHY；
CAN		2 路（最多）FDCAN（僅 MP135 支持）；
I2C		4 路（最多）I2C；
ADC		最大支持 8 路（最多）12 位 ADC 輸入通道；
JTAG		支持 System JTAG Controller；
GPIO		86 路（最多）GPIO，支持中斷功能；
電源輸出		1 路 3.3V 電源輸出，最大電流 1A；
		1 路 PMIC LDO1 軟件可調電壓（1.7-3.0V）電源輸出，最大電流 350mA；
		1 路 PMIC LDO2 軟件可調電壓（1.7-3.0V）電源輸出，最大電流 350mA；

引腳定義

引腳	引腳名稱	芯片引腳	電平	類型	走線長度	說明
1	DGND			PWR
2	GPIO_PF2	MPU.PF2	3.3V	I/O	1115.35
3	GPIO_PH13	MPU.PH13	3.3V	I/O	1130.81
4	GPIO_PB5	MPU.PB5	3.3V	I/O	1145.64
5	GPIO_PB9	MPU.PB9	3.3V	I/O	1076.5
6	GPIO_PC7	MPU.PC7	3.3V	I/O	1118.04
7	GPIO_PF3	MPU.PF3	3.3V	I/O	1110.54
8	GPIO_PH9	MPU.PH9	3.3V	I/O	1131.18
9	GPIO_PF1	MPU.PF1	3.3V	I/O	1112.99
10	DGND			PWR
11	GPIO_PE1	MPU.PE1	3.3V	I/O	1071.26
12	GPIO_PD10	MPU.PD10	3.3V	I/O	1067.91
13	GPIO_PD9	MPU.PD9	3.3V	I/O	1079.89
14	GPIO_PH14	MPU.PH14	3.3V	I/O	1085.84
15	GPIO_PG0	MPU.PG0	3.3V	I/O	1072.7
16	GPIO_PA15	MPU.PA15	3.3V	I/O	1096.22
17	GPIO_PB8	MPU.PB8	3.3V	I/O	1089.73
18	GPIO_PH12	MPU.PH12	3.3V	I/O	1101.75
19	GPIO_PA12	MPU.PA12	3.3V	I/O	1110.43
20	DGND			PWR
21	GPIO_PB12	MPU.PB12	3.3V	I/O	1112.35
22	GPIO_PG7	MPU.PG7	3.3V	I/O	1131.52
23	GPIO_PG4	MPU.PG4	3.3V	I/O	1118.8
24	GPIO_PE15	MPU.PE15	3.3V	I/O	1123.52
25	GPIO_PG15	MPU.PG15	3.3V	I/O	1151.23
26	GPIO_PG8	MPU.PG8	3.3V	I/O	1089.58
27	GPIO_PH8	MPU.PH8	3.3V	I/O	1150.65
28	GPIO_PF6	MPU.PF6	3.3V	I/O	1087.99
29	DGND			PWR
30	DGND			PWR
31	GPIO_PH11	MPU.PH11	3.3V	I/O	1104.47
32	GPIO_PD13	MPU.PD13	3.3V	I/O	1095.39
33	GPIO_PE12	MPU.PE12	3.3V	I/O	1115.52
34	GPIO_PE11	MPU.PE11	3.3V	I/O	1108.1
35	GPIO_PE13	MPU.PE13	3.3V	I/O	1095.81
36	GPIO_PF5	MPU.PF5	3.3V	I/O	1100.05
37	GPIO_PD3	MPU.PD3	3.3V	I/O	1097.97
38	GPIO_PD6	MPU.PD6	3.3V	I/O	1113.25
39	DGND			PWR
40	GPIO_PB6	MPU.PB6	3.3V	I/O	1092.06
41	GPIO_PE0	MPU.PE0	3.3V	I/O	1119.28
42	GPIO_PD8	MPU.PD8	3.3V	I/O	1142.54
43	VBAT_EXT	MPU.VBAT	3.3V	PWR-I
44	QSPI_CLK_PF10_R	MPU.PF10	3.3V	I/O	810.44	串聯 22 歐姆電阻
45	QSPI_BK2_IO0_PH2	MPU.PH2	3.3V	I/O	744.04
46	QSPI_BK2_IO1_PG10	MPU.PG10	3.3V	I/O	766.74
47	DGND			PWR
48	QSPI_BK2_IO2_PE14	MPU.PE14	3.3V	I/O	771.63
49	QSPI_BK2_NCS_PE4	MPU.PE4	3.3V	I/O	789.01
50	QSPI_BK2_IO3_PH7	MPU.PH7	3.3V	I/O	723.97
51	GPIO_PG3	MPU.PG3	3.3V	I/O	1102.96
52	GPIO_PA11	MPU.PA11	3.3V	I/O	1104.08
53	GPIO_PA0	MPU.PA0	3.3V	I/O	1095.1
54	GPIO_PF13	MPU.PF13	3.3V	I/O	1121.18
55	DGND			PWR
56	GPIO_PA1	MPU.PA1	3.3V	I/O	1120.32
57	GPIO_PG11	MPU.PG11	3.3V	I/O	1086.64
58	GPIO_PG1	MPU.PG1	3.3V	I/O	1066.09
59	GPIO_PA8	MPU.PA8	3.3V	I/O	1141.64
60	GPIO_PE6	MPU.PE6	3.3V	I/O	1072.64
61	GPIO_PH3	MPU.PH3	3.3V	I/O	1096.77
62	GPIO_PF9	MPU.PF9	3.3V	I/O	1138.68
63	GPIO_PA13	MPU.PA13	3.3V	I/O	1088.44
64	GPIO_PC0	MPU.PC0	3.3V	I/O	1164.76
65	JTCK_SWCLK_PF14	MPU.PF14	3.3V	I/O	1132.23
66	GPIO_PA4	MPU.PA4	3.3V	I/O	1090.07
67	GPIO_PC3	MPU.PC3	3.3V	I/O	1099.8
68	GPIO_PA5	MPU.PA5	3.3V	I/O	1086.04
69	GPIO_PA3	MPU.PA3	3.3V	I/O	1077.51
70	ETH1_LEDG	PHY.33	3.3V	O		4.7K 下拉
71	ETH1_LEDY	PHY.34	3.3V	O		4.7K 下拉
72	JTRST_NJTRST	MPU.NJTRST	3.3V	I	1153.19
73	GPIO_PA6	MPU.PA6	3.3V	I/O	1119.88
74	GPIO_PI6-BOOT2	MPU.PI6	3.3V	I/O	1109.19	片內下拉
75	DGND			PWR
76	USBH_HS1_DM	MPU.USB_DM1	USB	I/O	923.39
77	USBH_HS1_DP	MPU.USB_DP1	USB	I/O	922.36
78	DGND			PWR
79	USB_OTG_HS_DM	MPU.USB_DM2	USB	I/O	904.81
80	USB_OTG_HS_DP	MPU.USB_DP2	USB	I/O	904.27
81	DGND			PWR
82	ETH1_MDIN2	PHY.MDIN2	ETH	I/O	882.82
83	ETH1_MDIP2	PHY.MDIP2	ETH	I/O	881.92
84	DGND			PWR
85	ETH1_MDIN0	PHY.MDIN0	ETH	I/O	894.9
86	ETH1_MDIP0	PHY.MDIP0	ETH	I/O	895.92
87	DGND			PWR
88	ETH1_MDIN1	PHY.MDIN1	ETH	I/O	865.31
89	ETH1_MDIP1	PHY.MDIP1	ETH	I/O	866.58
90	DGND			PWR
91	ETH1_MDIN3	PHY.MDIN3	ETH	I/O	890.17
92	ETH1_MDIP3	PHY.MDIP3	ETH	I/O	888.93
93	DGND			PWR
94	JTDO_SWO_PH5	MPU.PH5	3.3V	I/O	1173.71
95	JTDI_PH4	MPU.PH4	3.3V	I/O	1143.64
96	GPIO_PI4-BOOT0	MPU.PI4	3.3V	I/O	1164.07	片內下拉
97	OTG_VBUS_PI7	MPU.PI7	3.3V	I/O	1025.11
98	JTMS_SWDIO_PF15	MPU.PF15	3.3V	I/O	1223.66
99	GPIO_PA14	MPU.PA14	3.3V	I/O	1147.88
100	GPIO_PI5-BOOT1	MPU.PI5	3.3V	I/O	1099.46	片內下拉
101	DGND			PWR
102	SDMMC2_CMD_PG6	MPU.PG6	3.3V	I/O	1405.41
103	SDMMC2_CK_PE3_R	MPU.PE3	3.3V	I/O	1433.22	串聯 22 歐姆電阻
104	SDMMC2_D3_PB4	MPU.PB4	3.3V	I/O	1465.48
105	SDMMC2_D0_PB14	MPU.PB14	3.3V	I/O	1453.64
106	SDMMC2_D2_PB3	MPU.PB3	3.3V	I/O	1457.94
107	DGND			PWR
108	SDMMC2_D1_PB15	MPU.PB15	3.3V	I/O	1427.23
109	SDMMC1_CMD_PD2	MPU.PD2	3.3V	I/O	1403.51
110	SDMMC1_D3_PC11	MPU.PC11	3.3V	I/O	1395.3
111	SDMMC1_D1_PC9	MPU.PC9	3.3V	I/O	1396.27
112	SDMMC1_D0_PC8	MPU.PC8	3.3V	I/O	1406.37
113	SDMMC1_D2_PC10	MPU.PC10	3.3V	I/O	1412.57
114	DGND			PWR
115	SDMMC1_CK_PC12_R	MPU.PC12	3.3V	I/O	1390.97	串聯 22 歐姆電阻
116	GPIO_PH10	MPU.PH10	3.3V	I/O	1145.61
117	GPIO_PB10	MPU.PB10	3.3V	I/O	1068.7
118	GPIO_PB13	MPU.PB13	3.3V	I/O	1073.64
119	GPIO_PC6	MPU.PC6	3.3V	I/O	1080.43
120	GPIO_PF0	MPU.PF0	3.3V	I/O	1086.14
121	P_LDO1_R0	PMIC.LDO1	3.3V	PWR-O
122	P_LDO2_R0	PMIC.LDO2	3.3V	PWR-O
123	NRST_CPU	MPU.NRST	3.3V	I		10K 上拉
124	P3V3_OUT_R2	PMIC.BUCK4	3.3V	PWR-O		串聯磁珠
125	P3V3_OUT_R2	PMIC.BUCK4	3.3V	PWR-O		串聯磁珠
126	PMIC_PONKEY	PMIC.PON	5.0V	I		片內上拉
127	VIN_5V		5.0V	PWR-I
128	VIN_5V		5.0V	PWR-I

注：走線長度單位為 mil，單端信號走線阻抗為 55 歐姆。

產品手冊

【產品手冊】ECK10-13xA 核心板產品手冊 V1.0

【產品手冊】ECK10-13xA 核心板軟件開發指南 V1.0

硬件資料

【硬件資料】ECK10-13xA 核心板封裝

【硬件資料】ECK10-13xA 核心板引腳定義 V1.0

【硬件資料】ECK10-13xA 2D結構圖

芯片資料

【芯片資料】ECK10-13xA核心板器件參考手冊

【芯片資料】ECK10-13xA核心板其他參考手冊

開發資料

【開發資料】ECK10-13xA核心板資料提取碼：ECK1

億佰特簡介

【企業簡介】

在線購買

【官方淘寶】：https://item.taobao.com

【京東商城】：https://i-item.jd.com

【阿里巴巴】：https://detailpreview.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

產品型號	處理器型號	處理器主頻Hz	內存容量MB	存儲容量MB	工作電壓V	接口形式	產品尺寸mm	工作溫度℃	功能特點
ECK30-T13IA1GE8G-I	T113-i	1.2GHz	1GB	8GB	5V	郵票孔	45353.6	-40℃-85℃	全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT
ECK30-T13IA5ME8G-I	T113-i	1.2GHz	512MB	8GB	5V	郵票孔	45353.6	-40℃-85℃	全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT
ECK30-T13IA2MN2M-I	T113-i	1.2GHz	256MB	256MB	5V	郵票孔	45×35×3.6	-40℃-85℃	全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT
ECK10-131A2M2M-I	STM32MP131AAF3	650M	256	256	5	郵票孔	38323.1	-40~+85	工業級控制主板、高性價比，高可靠性，低功耗
ECK10-135A5M5M-I	STM32MP135AAF3	650M	512	512	5	郵票孔	38323.1	-40~+85	工業控制計算機、高性價比，高可靠性，低功耗，工業級
