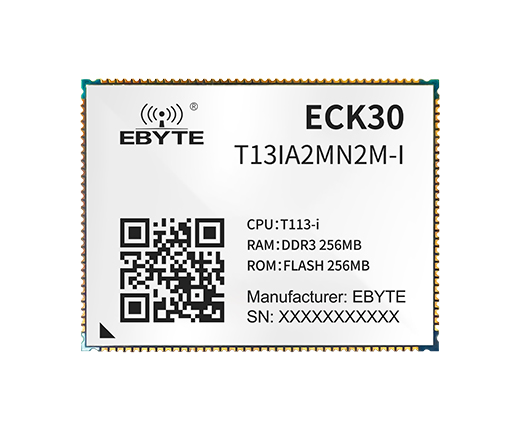

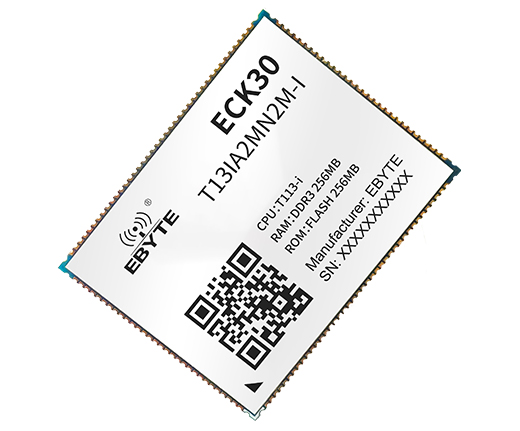

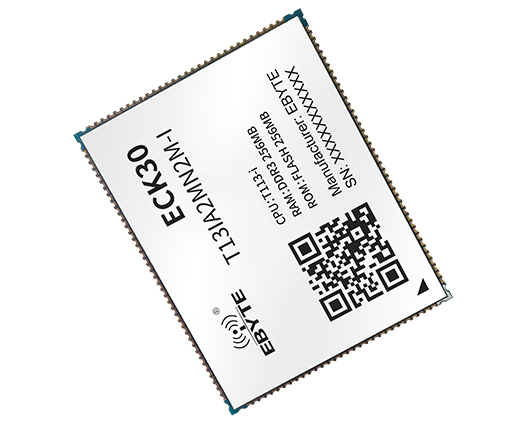

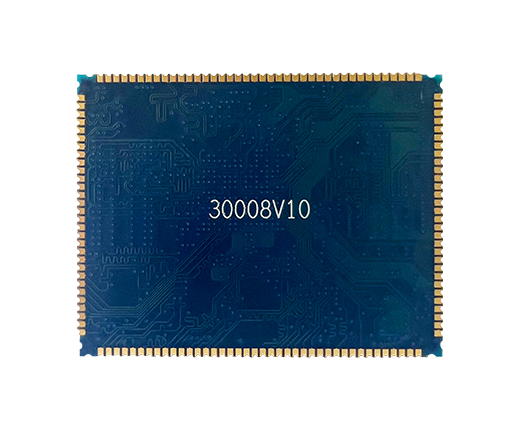

ECK30-T13IA2MN2M-I 全國產嵌入式核心板

處理器型號：T113-i

處理器主頻：1.2GHz

內存容量：256MB

存儲容量：256MB

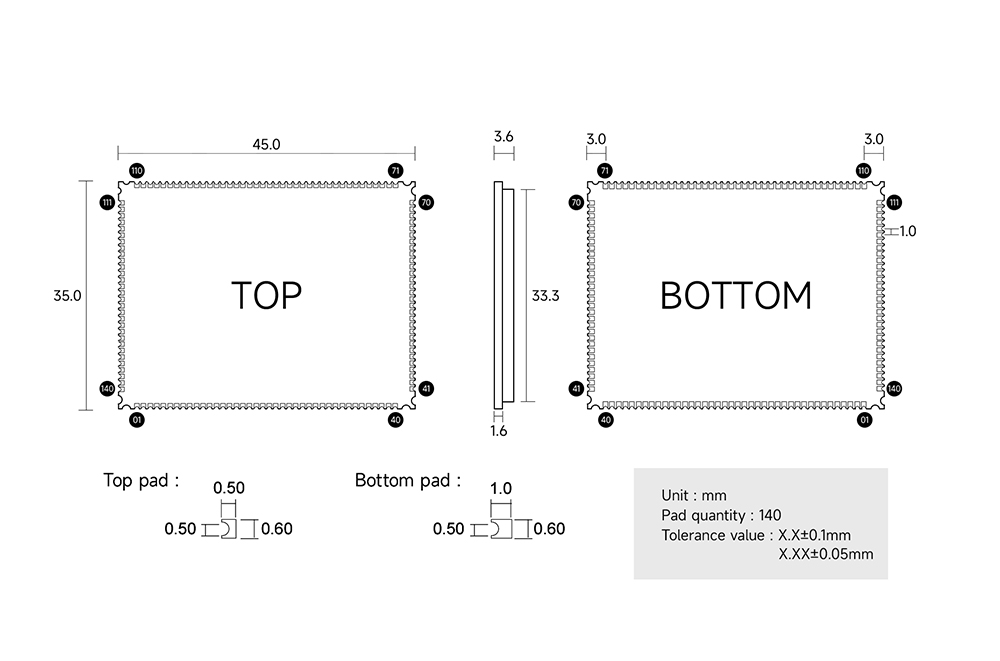

產品尺寸：45*35*3.6mm

產品重量：15±1g

產品簡介：億佰特ECK30-T13IA系列核心板是基于全志公司的T113-i處理器精心設計的，采用郵票孔連接的低成本、低功耗、高性?xún)r(jià)比、高可靠性的全國產化工業級嵌入式核心板?？蓮V泛應用于工業控制、HMI、IoT等領域。

ECA10

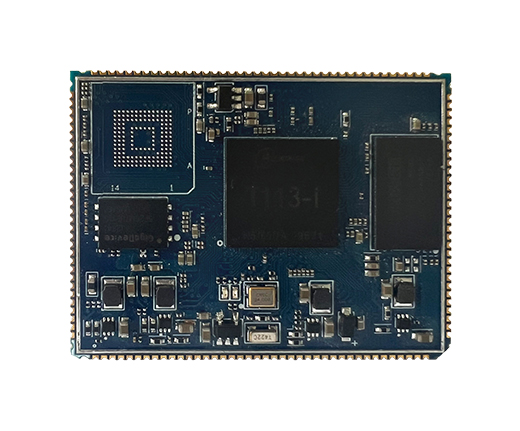

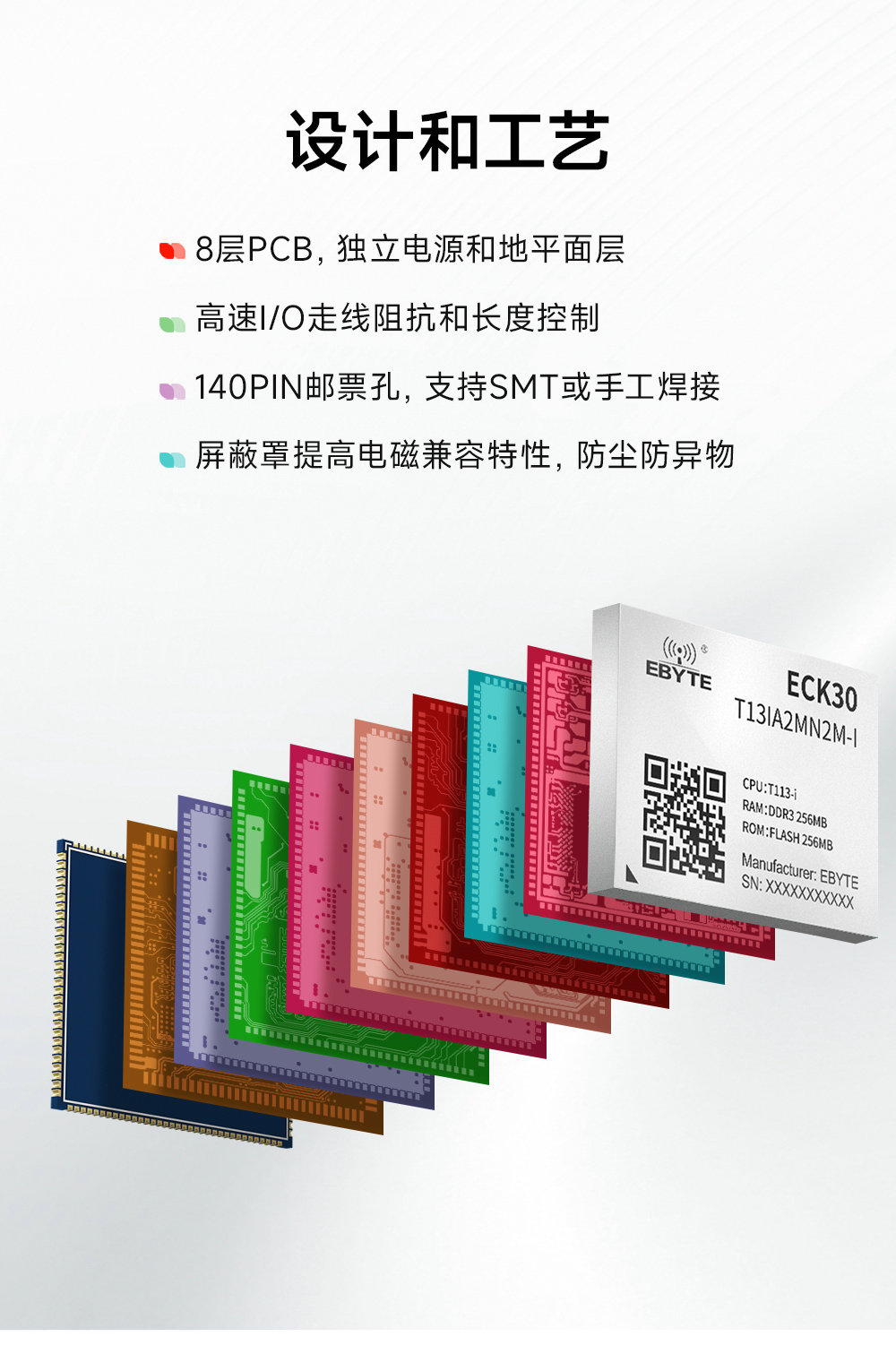

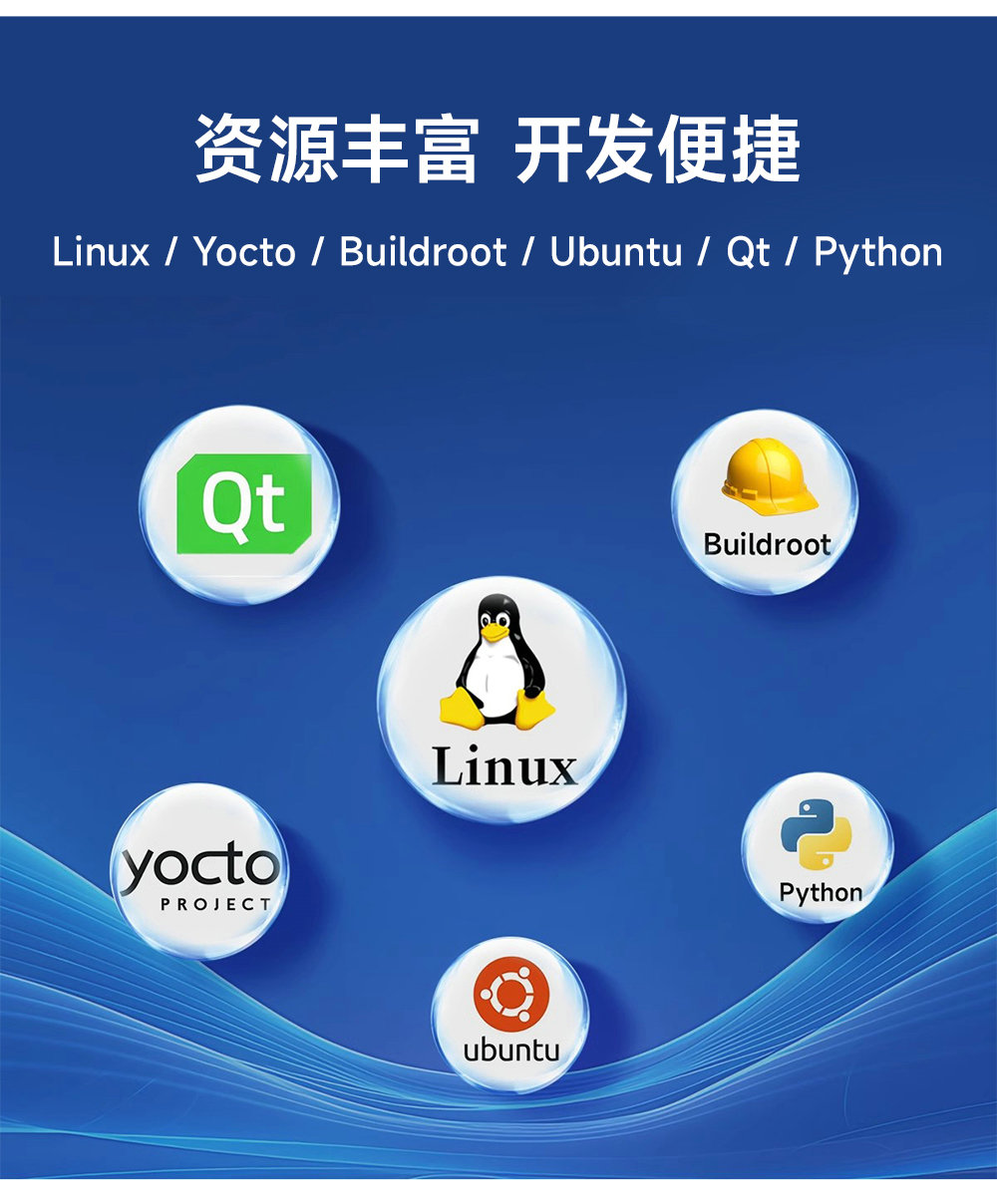

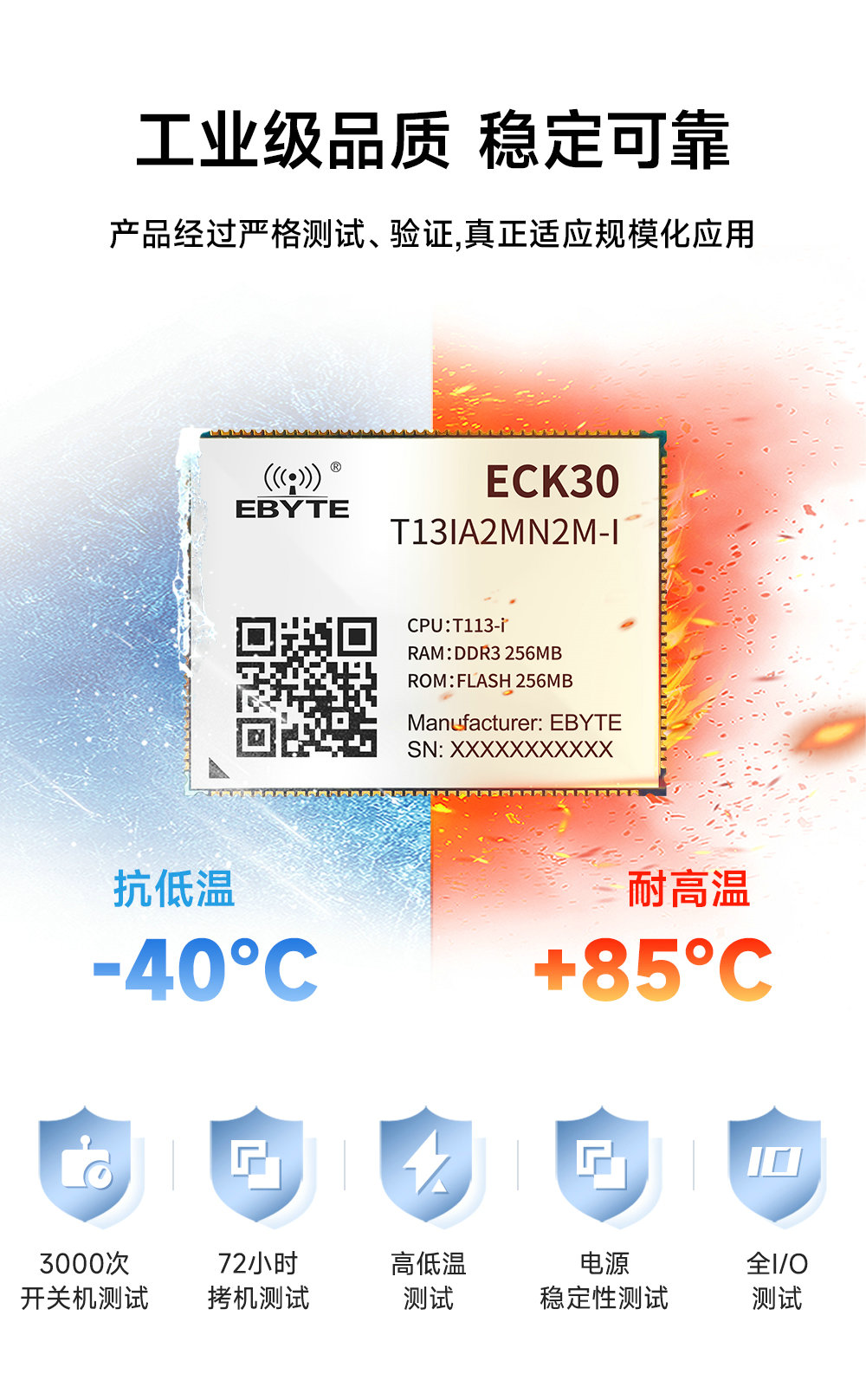

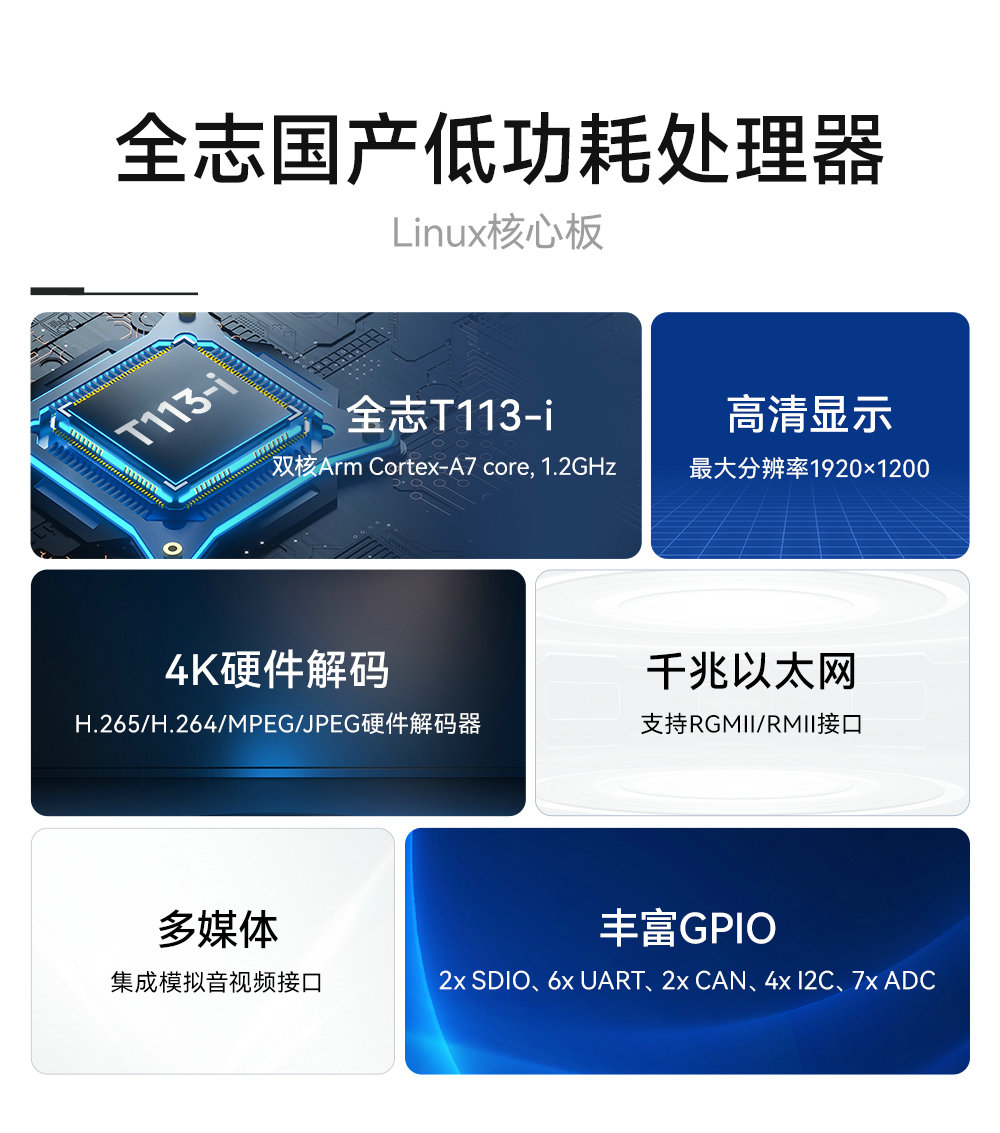

ECK30-T13IA2MN2M-I核心板 (1)

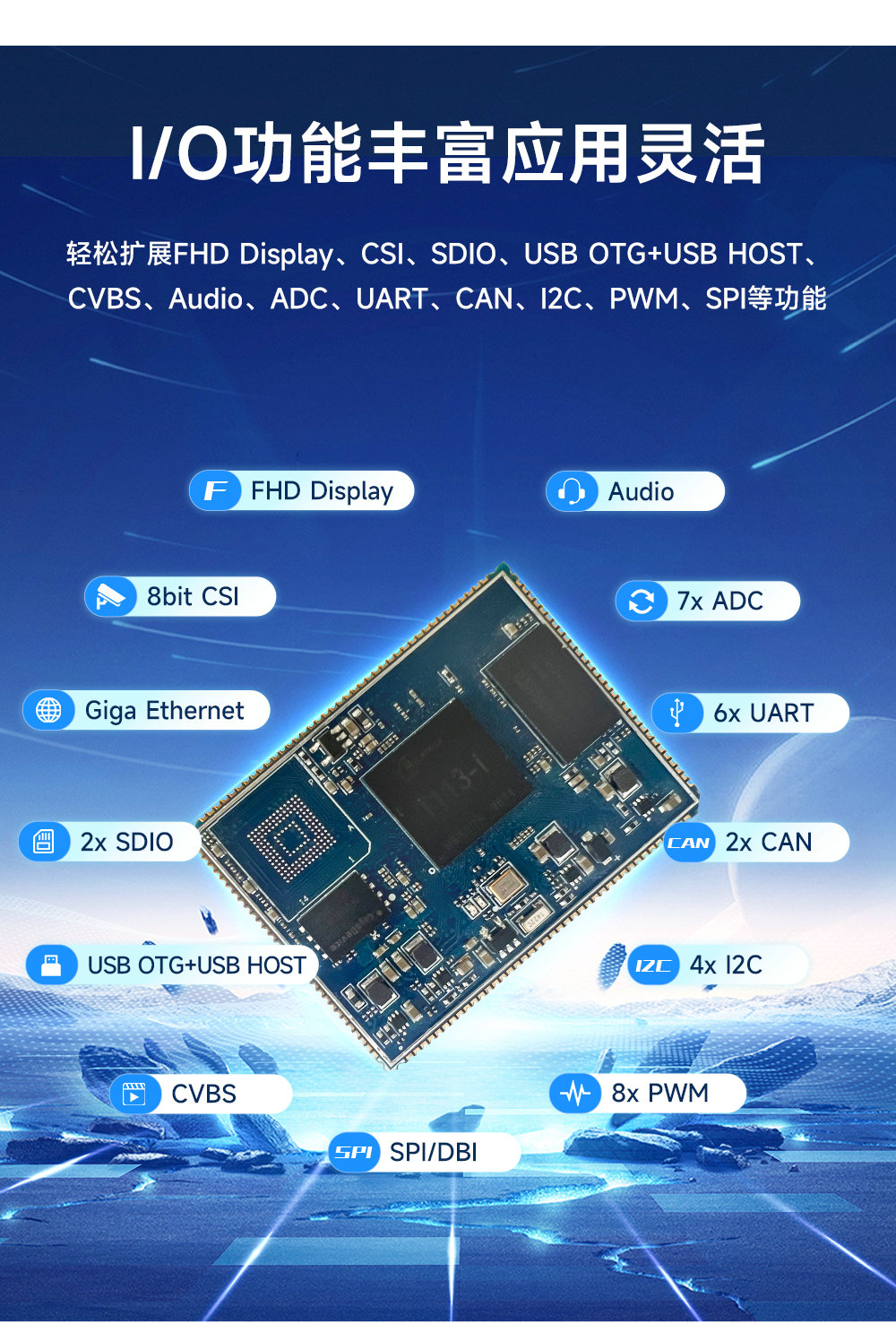

ECK30-T13IA2MN2M-I核心板 (2)

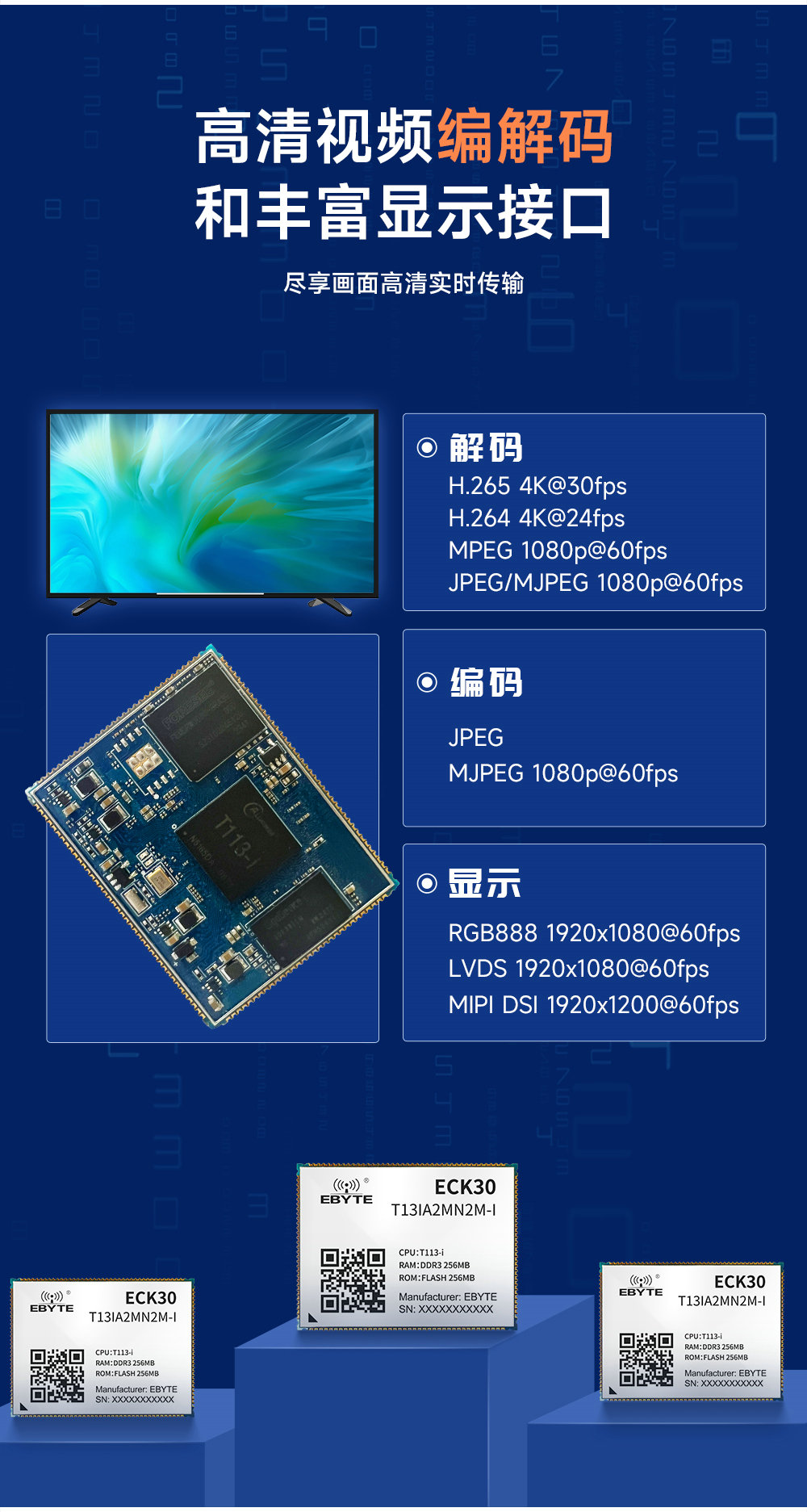

ECK30-T13IA2MN2M-I核心板 (3)

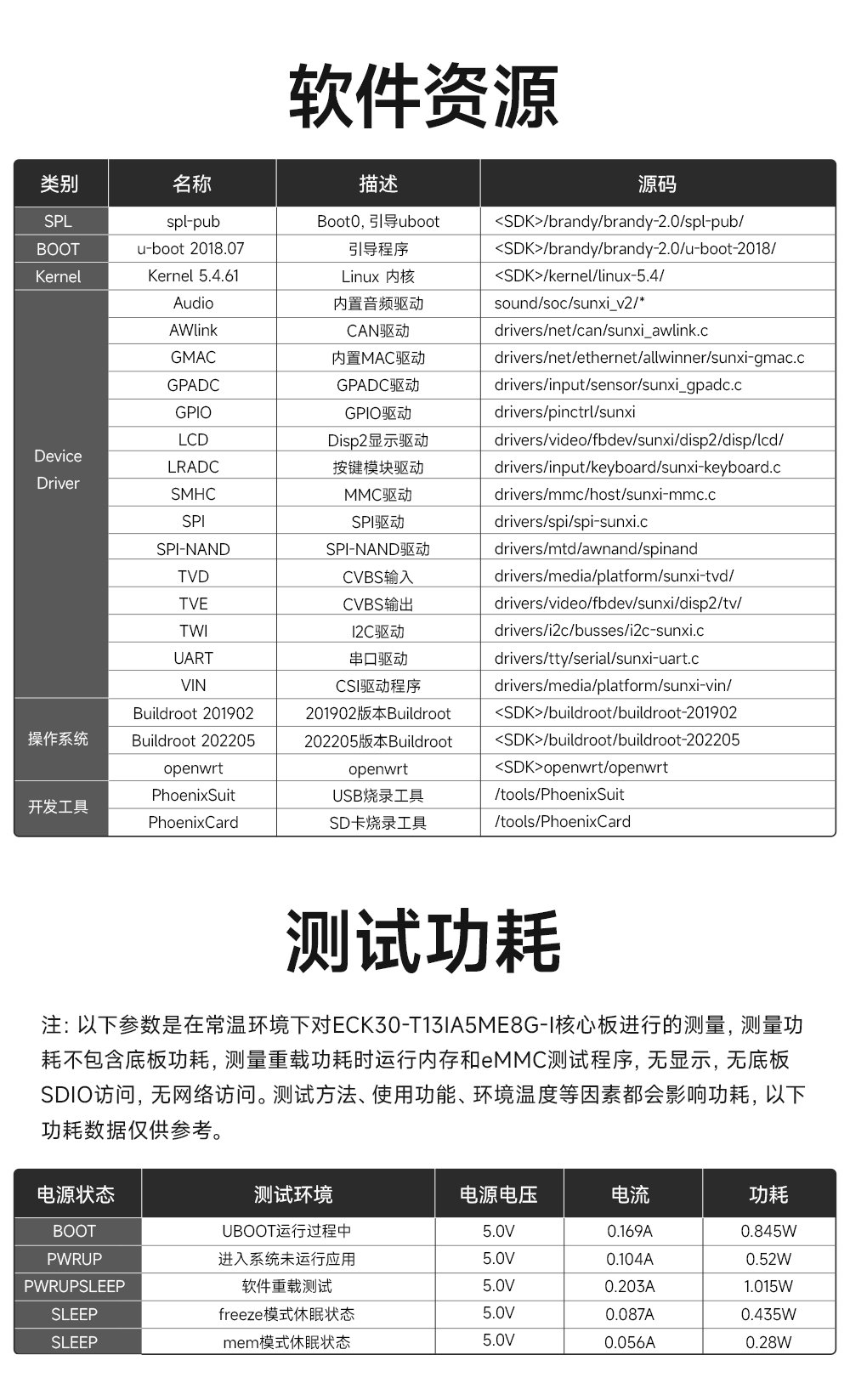

ECK30-T13IA2MN2M-I核心板 (4)
ECK30-T13IA2MN2M-I核心板 (5)
ECK30-T13IA2MN2M-I核心板 (6)
ECK30-T13IA2MN2M-I核心板 (7)
ECK30-T13IA2MN2M-I核心板 (8)
ECK30-T13IA2MN2M-I核心板 (9)
ECK30-T13IA2MN2M-I核心板 (10)
ECK30-T13IA2MN2M-I核心板 (11)
ECK30-T13IA2MN2M-I核心板 (12)
ECK30-T13IA2MN2M-I核心板 (13)
ECK30-T13IA2MN2M-I核心板 (14)

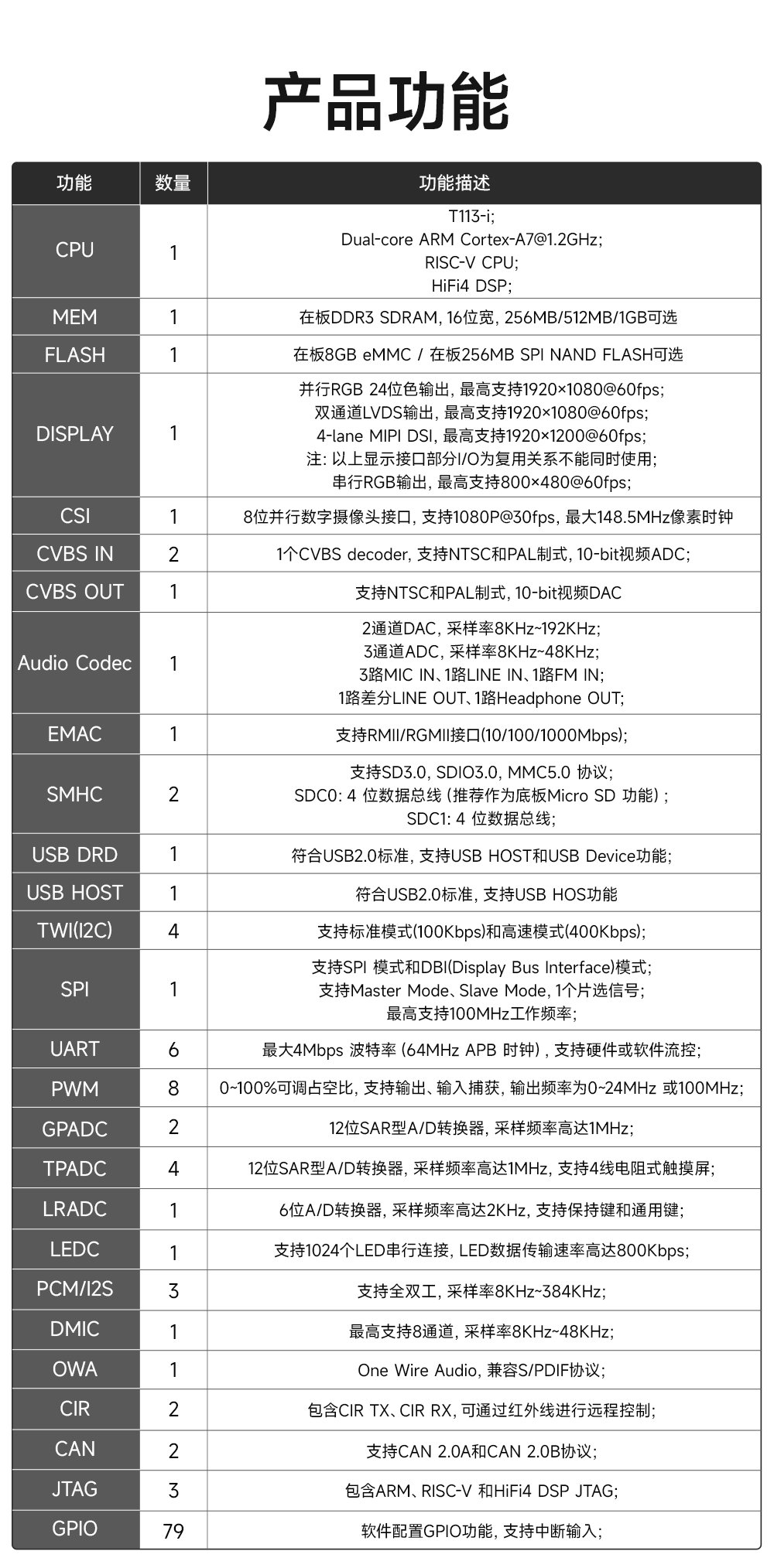

功能數量功能描述

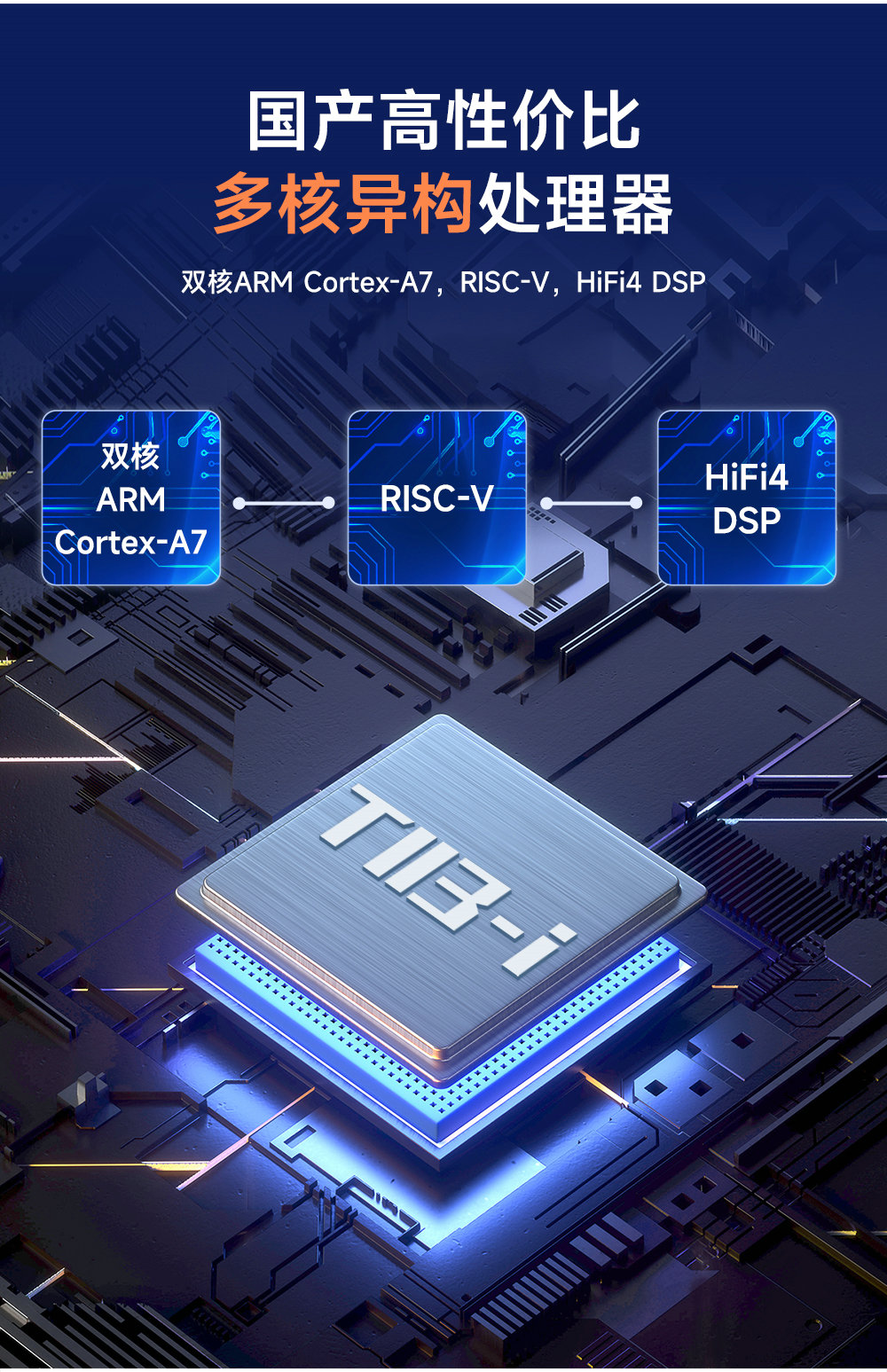

CPU1

T113-i；

Dual-core ARM Cortex-A7@1.2GHz；

RISC-V CPU；

HiFi4 DSP；

MEM1

在板DDR3 SDRAM，16位寬，256MB/512MB/1GB可選；

FLASH1

在板8GB eMMC / 在板256MB SPI NAND FLASH可選；

DISPLAY1

并行RGB 24位色輸出，最高支持1920×1080@60fps；

雙通道LVDS輸出，最高支持1920×1080@60fps；

4-lane MIPI DSI，最高支持1920×1200@60fps；

注：以上顯示接口部分I/O為復用關系不能同時使用；串行RGB輸出，最高支持800×480@60fps；

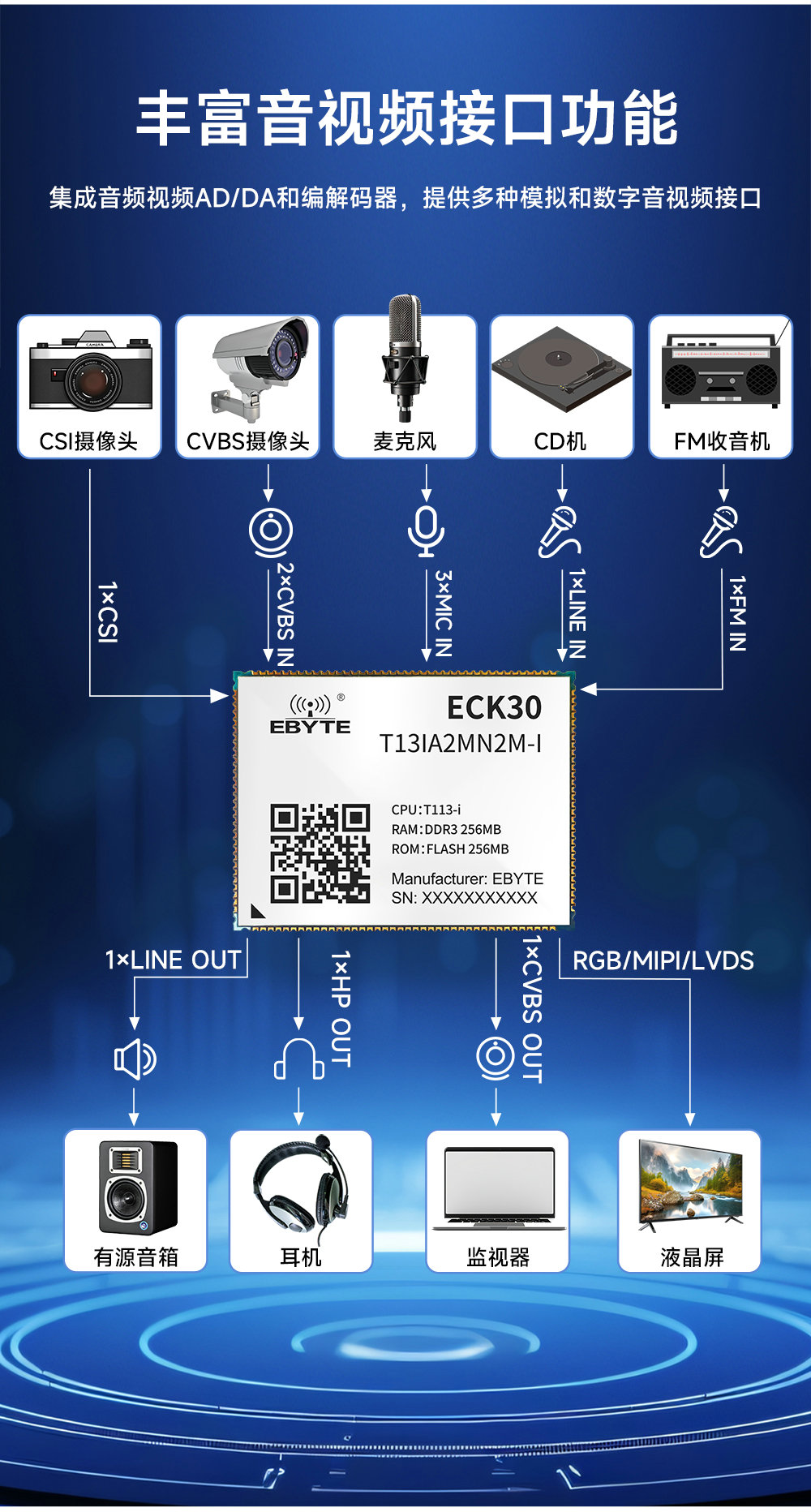

CSI1

8位并行數字?jǐn)z像頭接口，支持1080P@30fps，最大148.5MHz像素時鐘；

CVBS IN2

1個CVBS decoder，支持NTSC和PAL制式，10-bit視頻ADC；

CVBS OUT1

支持NTSC和PAL制式，10-bit視頻DAC；

Audio Codec1

2通道DAC，采樣率8KHz~192KHz；

3通道ADC，采樣率8KHz~48KHz；

3路MIC IN、1路LINE IN、1路FM IN；

1路差分LINE OUT、1路Headphone OUT；

EMAC1

支持RMII/RGMII接口(10/100/1000Mbps)；

SMHC2

支持SD3.0，SDIO3.0，MMC5.0 協議；

SDC0：4 位數據總線（推薦作為底板Micro SD 功能）；

SDC1：4 位數據總線；

注：SDC2未引出到郵票孔，用于板上連接eMMC或FLASH存儲芯片；

USB DRD1

符合USB2.0標準，支持USB HOST和USB Device功能；

USB HOST1

符合USB2.0標準，支持USB HOS功能；

TWI(I2C)4

支持標準模式(100Kbps)和高速模式(400Kbps)；

SPI1

支持SPI 模式和DBI(Display Bus Interface)模式；

支持Master Mode、Slave Mode，1個片選信號；

最高支持100MHz工作頻率；

UART6

最大4Mbps 波特率（64MHz APB 時鐘），支持硬件或軟件流控；

PWM8

0~100%可調占空比，支持輸出、輸入捕獲，輸出頻率為0~24MHz 或100MHz；

GPADC2

12位SAR型A/D轉換器，采樣頻率高達1MHz；

TPADC4

12位SAR型A/D轉換器，采樣頻率高達1MHz，支持4線電阻式觸摸屏；

LRADC1

6位A/D轉換器，采樣頻率高達2KHz，支持保持鍵和通用鍵；

LEDC1

支持1024個LED串行連接，LED數據傳輸速率高達800Kbps；

PCM/I2S3

支持全雙工，采樣率8KHz~384KHz；

DMIC1

最高支持8通道，采樣率8KHz~48KHz；

OWA1

One Wire Audio，兼容S/PDIF協議；

CIR2

包含CIR TX、CIR RX，可通過紅外線進行遠程控制；

CAN2

支持CAN 2.0A和CAN 2.0B協議；

JTAG3

包含ARM、RISC-V 和HiFi4 DSP JTAG；

GPIO79

軟件配置GPIO功能，支持中斷輸入；


引腳定義 ECK30-T13IA2MN2M-I


PinPin NameMPU PinLevel/RailTypeLength(mil)Comment
1REFCLK_OUT_J2J21.8VAO

2FEL_A18A183.3VDI
1KΩ in series
3NMI_N3N31.8VI/O

4RESET_M2M23.3VI/O
10KΩ pull up
5DGND-GNDPWR

6PG17_E7E73.3VI/O1075.42
7PG18_D7D73.3VI/O1007.06
8PG13_D6D63.3VI/O891.26
9PG9_B6B63.3VI/O914.82
10PG8_A6A63.3VI/O919.43
11PG2_A3A33.3VI/O902.69
12PG1_B3B33.3VI/O907.56
13PG0_B2B23.3VI/O916.6
14PG10_C6C63.3VI/O904.65
15PG12_D5D53.3VI/O895.1
16PG7_C5C53.3VI/O902.43
17PG6_B5B53.3VI/O904.28
18PG5_B4B43.3VI/O901.95
19PG4_A4A43.3VI/O901.03
20PG3_C3C33.3VI/O898.23
21PG16_F7F73.3VI/O899.31
22PG11_D4D43.3VI/O782.01
23PG14_E6E63.3VI/O753.47
24PG15_F6F63.3VI/O752.68
25DGND-GNDPWR

26PF6_D3D33.3VI/O1126.85
27PF0_C2C23.3VI/O1122.36
28PF1_C1C13.3VI/O1129.58
29PF2_D2D23.3VI/O1129.7433Ω in series
30PF5_E2E23.3VI/O1131.95
31PF3_D1D13.3VI/O1130.76
32PF4_E3E33.3VI/O1124.16
33DGND-GNDPWR

34PE12_R5R53.3VI/O1117.23
35PE13_R4R43.3VI/O1011.36
36PE4_T2T23.3VI/O1010.35
37PE5_T3T33.3VI/O1012.91
38PE6_R1R13.3VI/O1010.38
39PE7_R2R23.3VI/O1011.52
40PE8_R3R33.3VI/O1010.62
41PE9_P2P23.3VI/O1009.88
42PE10_P3P33.3VI/O1007.44
43PE11_N1N13.3VI/O1011.75
44PE14_N4N43.3VI/O1009.9
45PE15_N5N53.3VI/O1012.78
46PE16_N6N63.3VI/O971.43
47PE17_M6M63.3VI/O1002.44
48PE0_V1V13.3VI/O1012.2
49PE1_U1U13.3VI/O1012.06
50PE2_U2U23.3VI/O1011.86
51PE3_U3U33.3VI/O1010.43
52DGND-GNDPWR

53PB8_G15G153.3VI/O1535.4
54PB9_G16G163.3VI/O1593.27
55PB10_F17F173.3VI/O1592.89
56PB11_F15F153.3VI/O1593.85
57PB12_F16F163.3VI/O1511.52
58PB2_M16M163.3VI/O1126.85
59PB3_M15M153.3VI/O1082.91
60PB4_K16K163.3VI/O1097.01
61PB5_K15K153.3VI/O1125.02
62PB6_K17K173.3VI/O1113.72
63PB7_J15J153.3VI/O1038.85
64PB0_J16J163.3VI/O1038.54
65PB1_J17J173.3VI/O1032.1
66DGND-GNDPWR

67PD0_W19W193.3VI/O1017.36
68PD1_V20V203.3VI/O1016.69
69PD2_V19V193.3VI/O1016.5
70PD3_U20U203.3VI/O1016.65
71DGND-GNDPWR

72PD4_U19U193.3VI/O1034.18
73PD5_U18U183.3VI/O1037.15
74PD6_T19T193.3VI/O1031.65
75PD7_T18T183.3VI/O1031.69
76PD8_R20R203.3VI/O1017.22
77PD9_R19R193.3VI/O1019.47
78DGND-GNDPWR

79PD10_T17T173.3VI/O1018.78
80PD11_R17R173.3VI/O1018.77
81PD12_P19P193.3VI/O1017.67
82PD13_P18P183.3VI/O1018.78
83PD14_N17N173.3VI/O1016.2
84PD15_N16N163.3VI/O1019.47
85DGND-GNDPWR

86PD16_N20N203.3VI/O1031.7
87PD17_N19N193.3VI/O1034.48
88PD18_M19M193.3VI/O1032.43
89PD19_M18M183.3VI/O1034.74
90PD21_V18V183.3VI/O1095.57
91PD20_W18W183.3VI/O1126.38
92DGND-GNDPWR

93FMINR_C17C17-AI

94FMINL_B17B17-AI

95LINEINR_C16C16-AI

96LINEINL_B16B16-AI

97AUGND-AGNDPWR

98MBIAS_E16E16-AO

99MIC_DET_A17A17-AI

100MICIN1P_D20D20-AI

101MICIN1N_D19D19-AI

102MICIN2P_E15E15-AI

103MICIN2N_D15D15-AI

104MICIN3P_D17D17-AI

105MICIN3N_D16D16-AI

106AUGND-AGNDPWR

107LINEOUTRP_B14B14-AO

108LINEOUTRN_C14C14-AO

109LINEOUTLP_B15B15-AO

110LINEOUTLN_C15C15-AO

111HBIAS_E17E17-AO

112HP_DET_A13A13-AI

113HPOUTR_D13D13-AO

114HPOUTFB_E13E13-AO

115HPOUTL_F13F13-AO

116DGND-GNDPWR

117TVOUT0_E19E19-AO

118TVIN1_C9C9-AI

119TVIN0_B9B9-AI

120DGND-GNDPWR

121LRADC_B12B12-AI
51KΩ pull up
122GPADC0_C13C13-AI

123GPADC1_B13B13-AI

124TP_X1_C12C12-AI
1nF pull down
125TP_X2_A11A11-AI
1nF pull down
126TP_Y1_B11B11-AI
1nF pull down
127TP_Y2_C11C11-AI
1nF pull down
128DGND-GNDPWR

129USB1_DP_A8A8-I/O960.34
130USB1_DM_B8B8-I/O962.55
131DGND-GNDPWR

132USB0_DP_B7B7-I/O957.89
133USB0_DM_C7C7-I/O959.18
134DGND-GNDPWR

135VDD_3V3_SOM-3.3VPWR

136VDD_1V8_SOM-1.8VPWR

137DGND-GNDPWR

138DGND-GNDPWR

139VDD_5V_SOM-5VPWR

140VDD_5V_SOM-5VPWR


產品

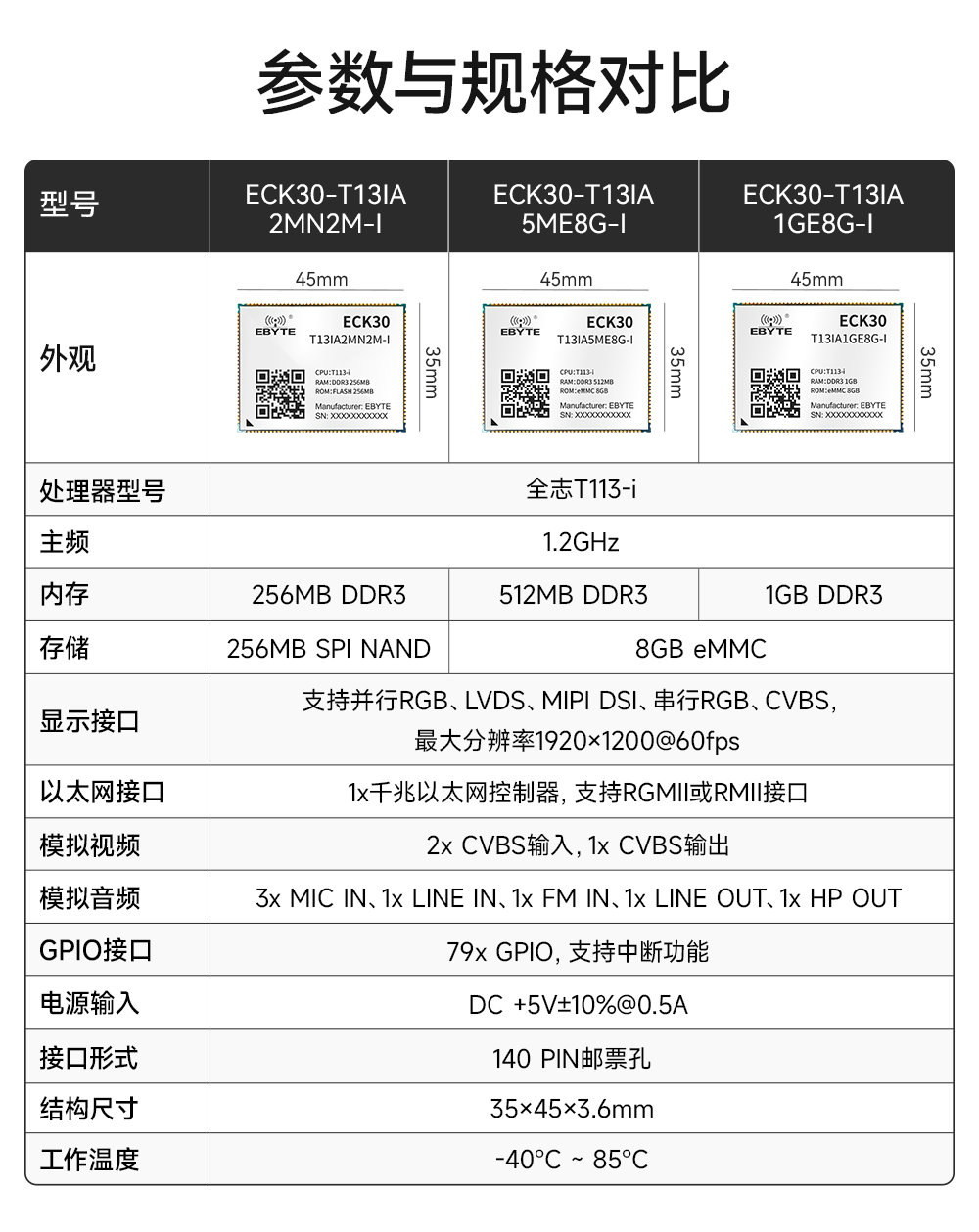

型號		處理器型號 處理器主頻Hz 內存容量MB 存儲容量MB 工作電壓V 接口形式 產品尺寸mm 工作溫度℃ 功能特點技術
