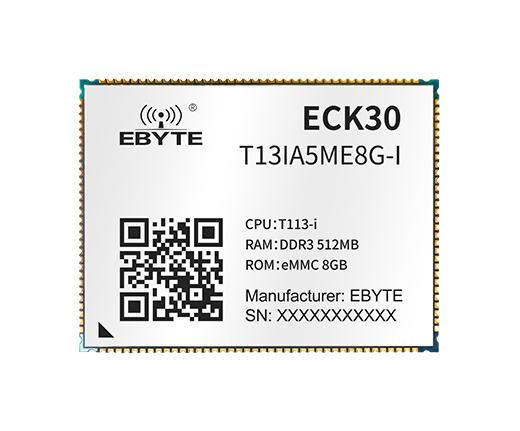

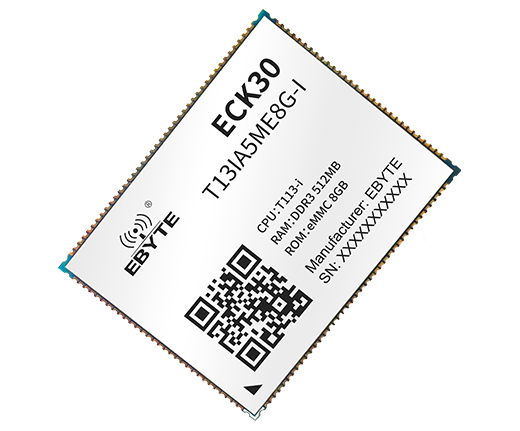

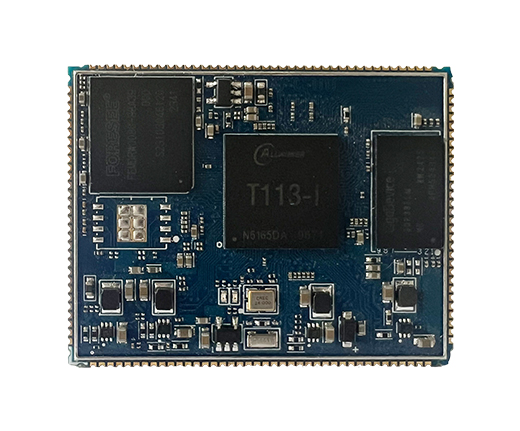

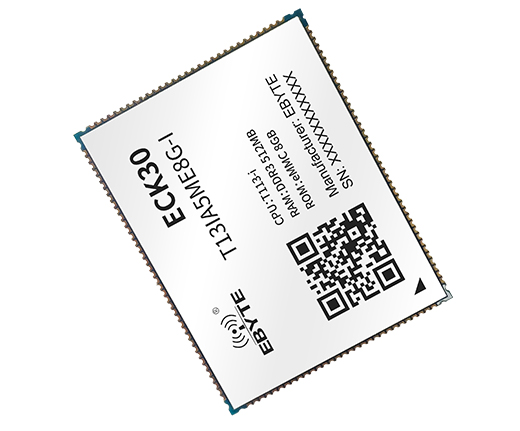

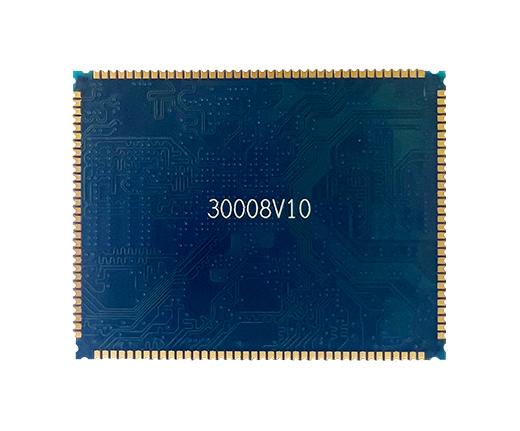

ECK30-T13IA5ME8G-I 嵌入式核心板

處理器型號：T113-i

處理器主頻：1.2GHz

內存容量：512MB

存儲容量：8GB

產品尺寸：45*35*3.6mm

產品簡介：ECK30-T13IA5ME8G-I核心板是基于全志公司的T113-i處理器精心設計的，采用郵票孔連接的低成本、低功耗、高性價比、高可靠性的全國產化工業級嵌入式核心板?？蓮V泛應用于工業控制、HMI、IoT等領域。

技術手冊

樣品購買

概述特點

概述特點性能參數 引腳定義相關下載系列產品

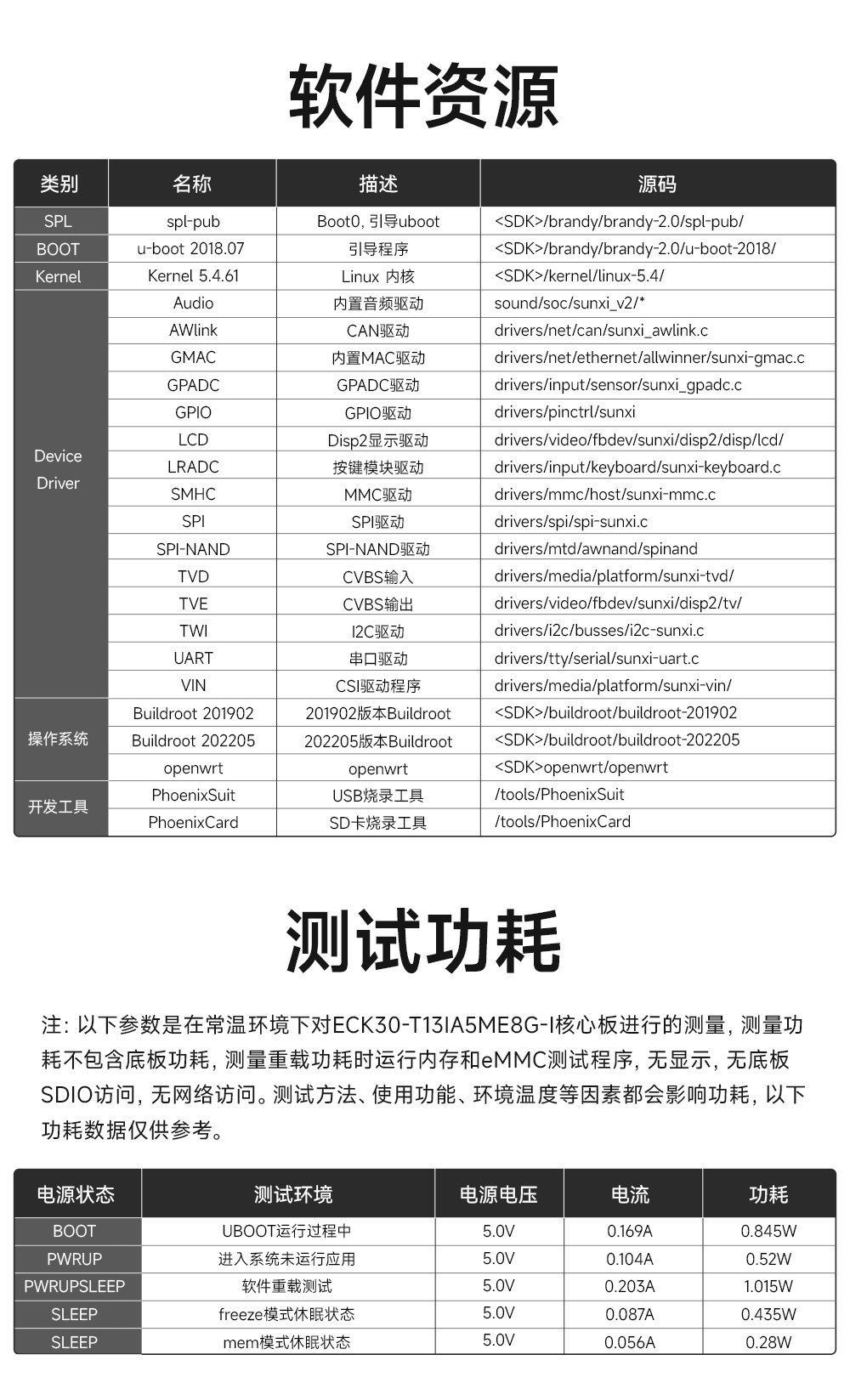

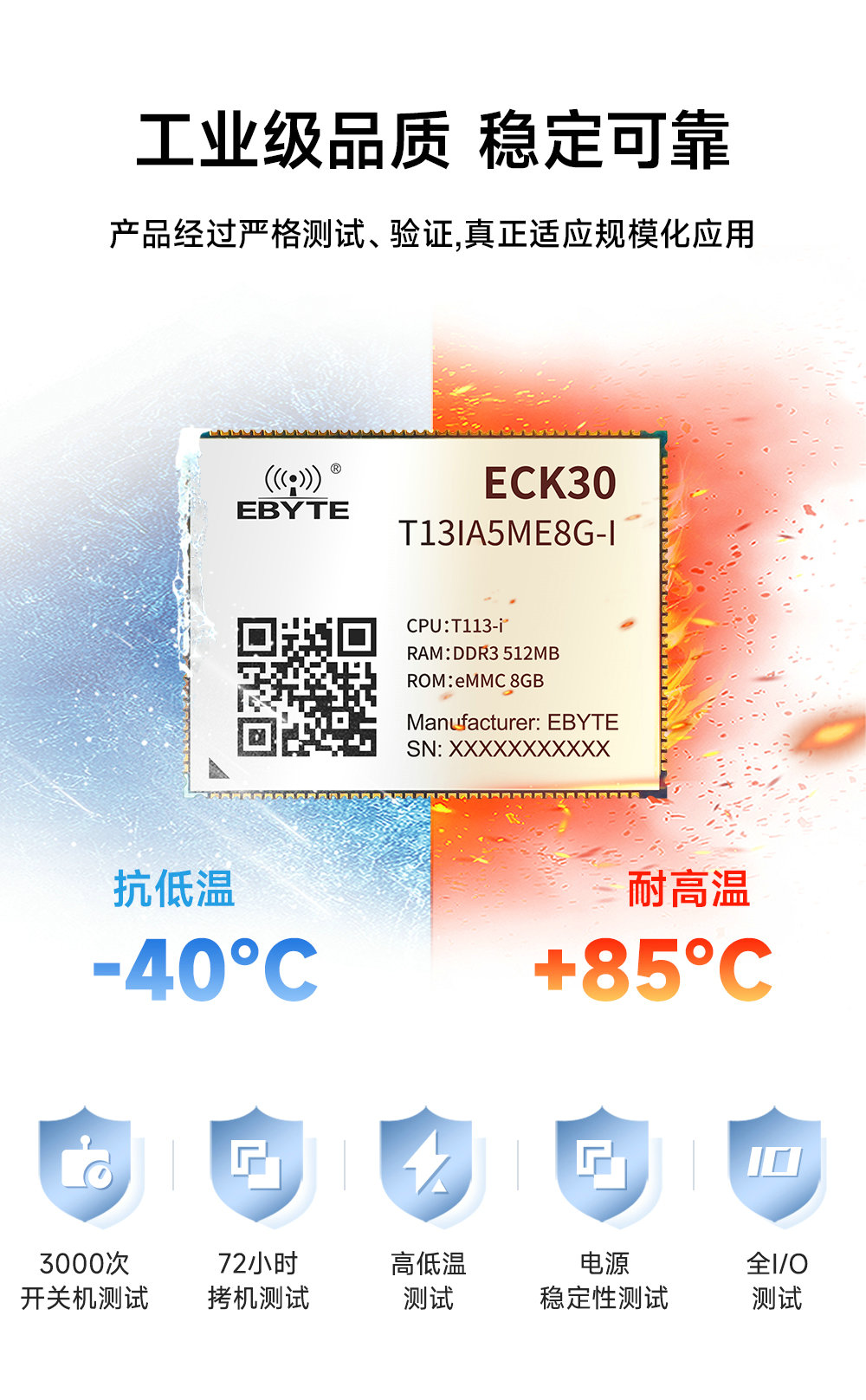

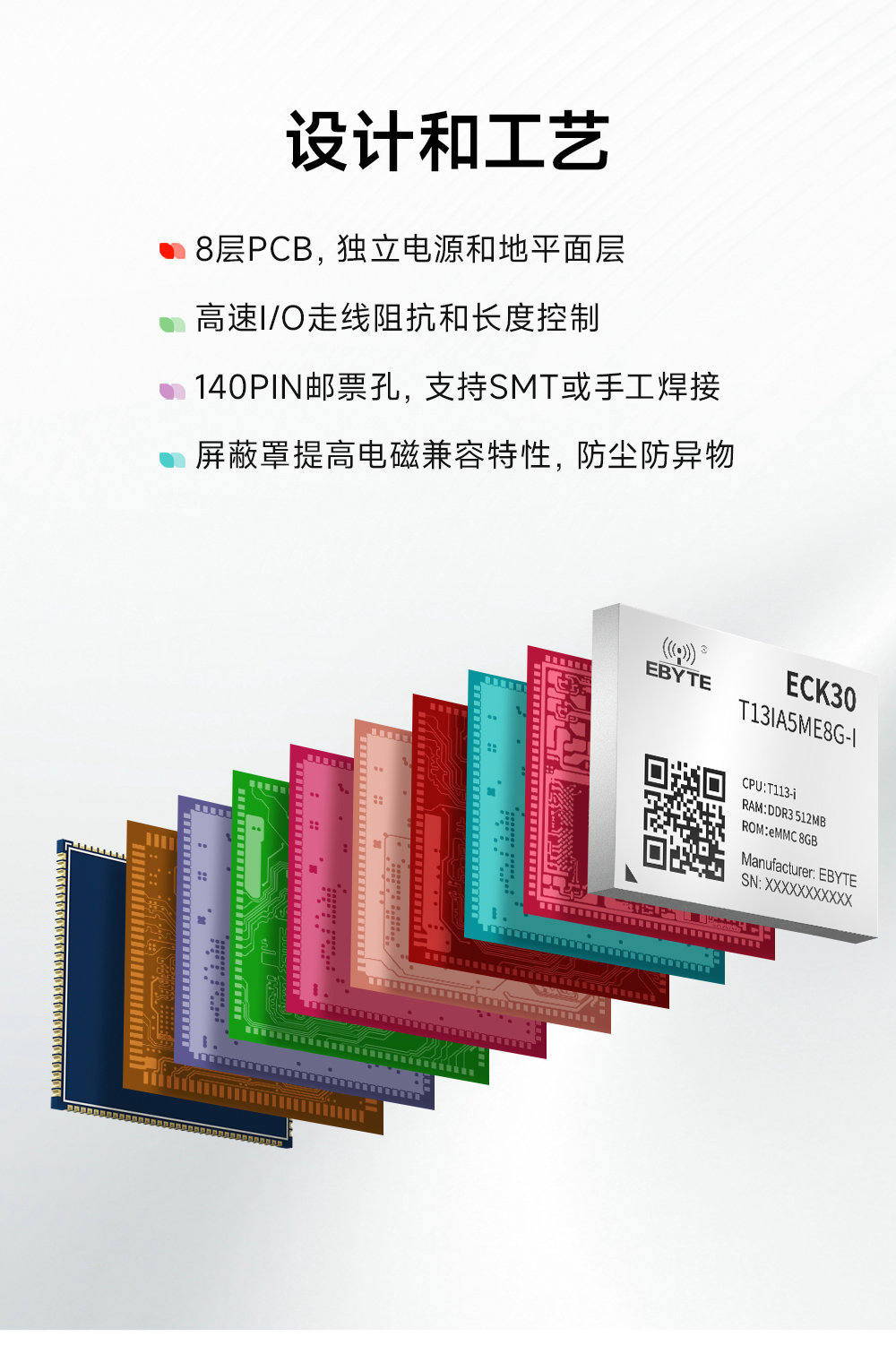

ECK30-T13IA5ME8G-I全志國產核心板 (1)

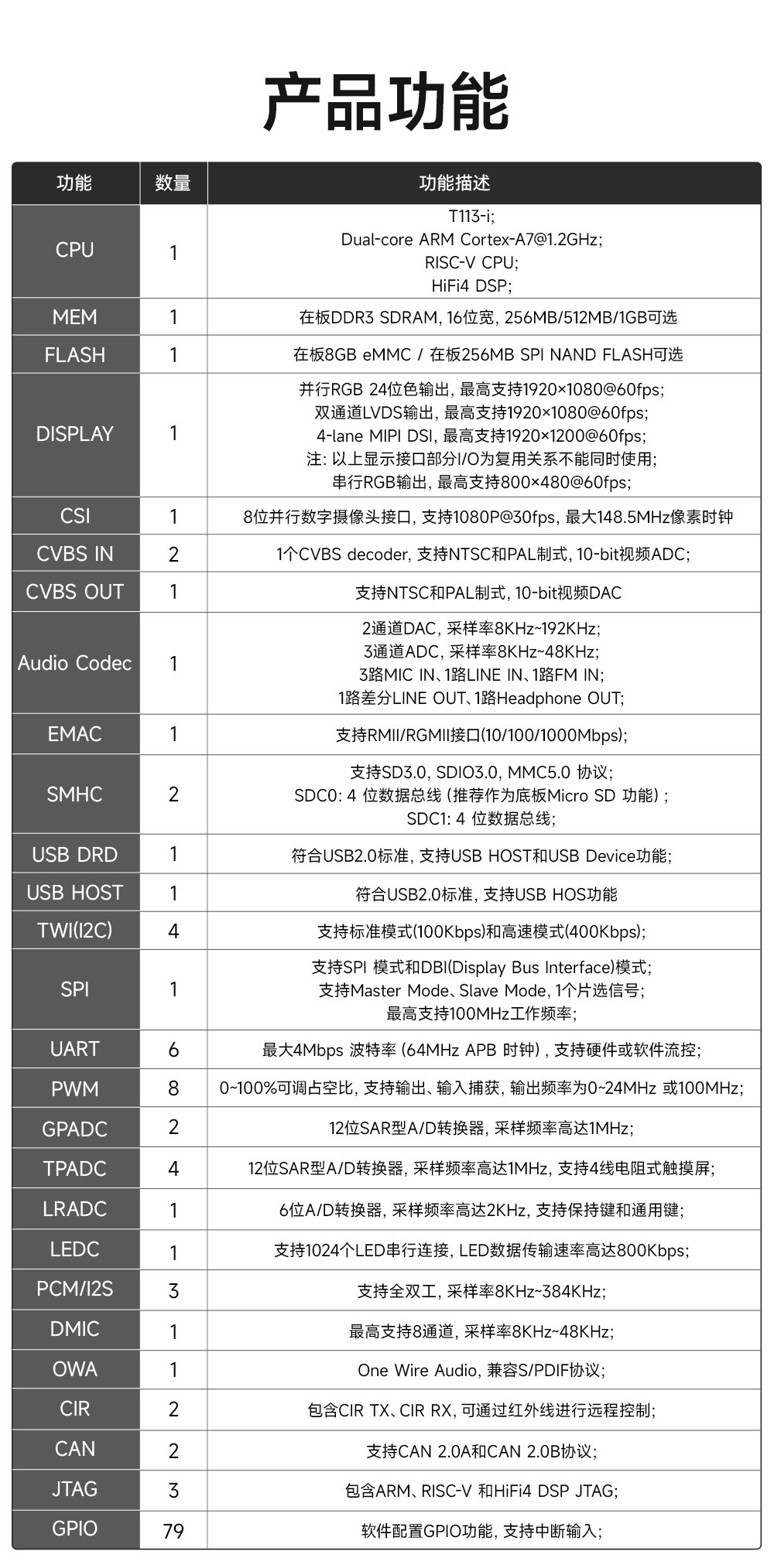

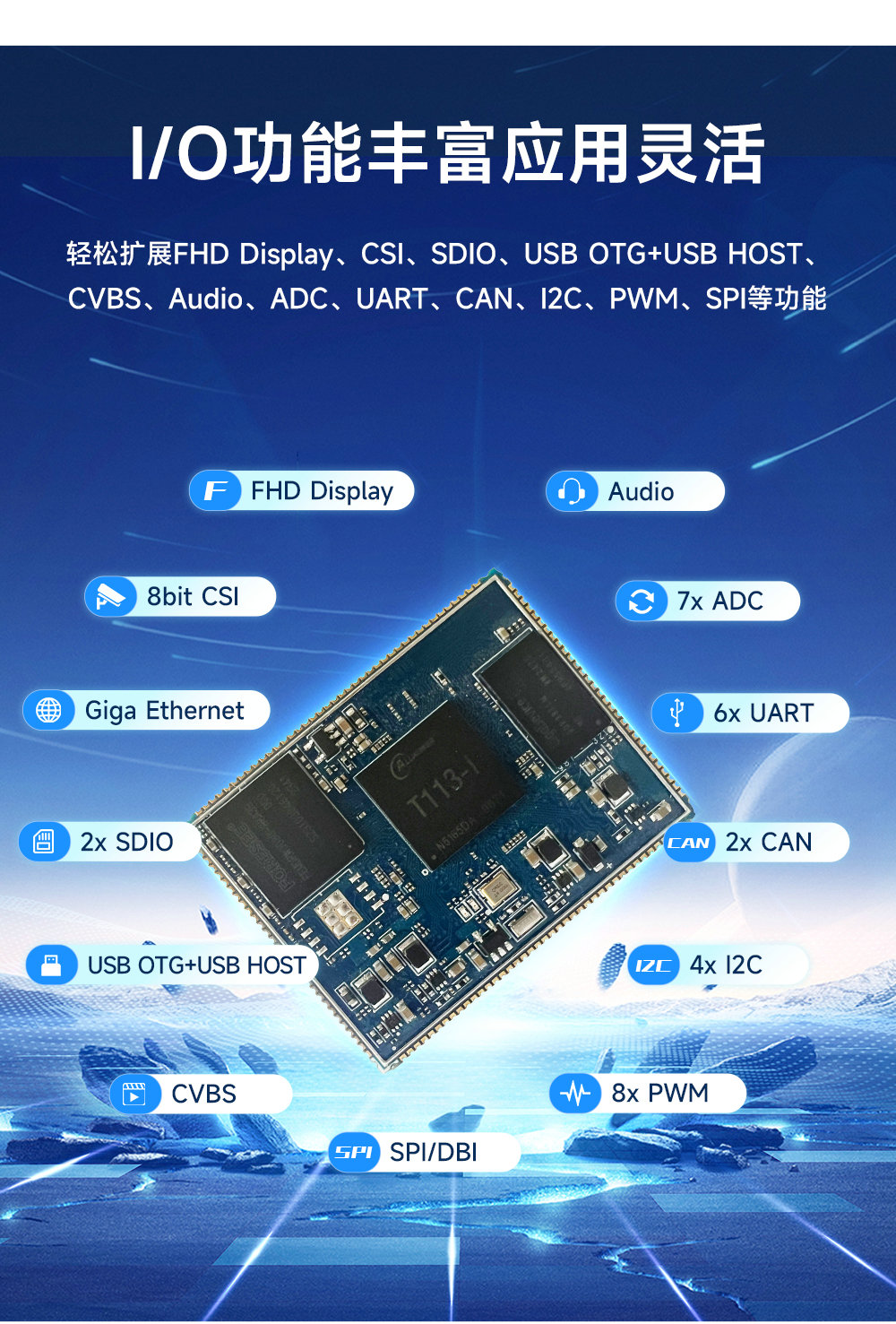

功能	數量	功能描述

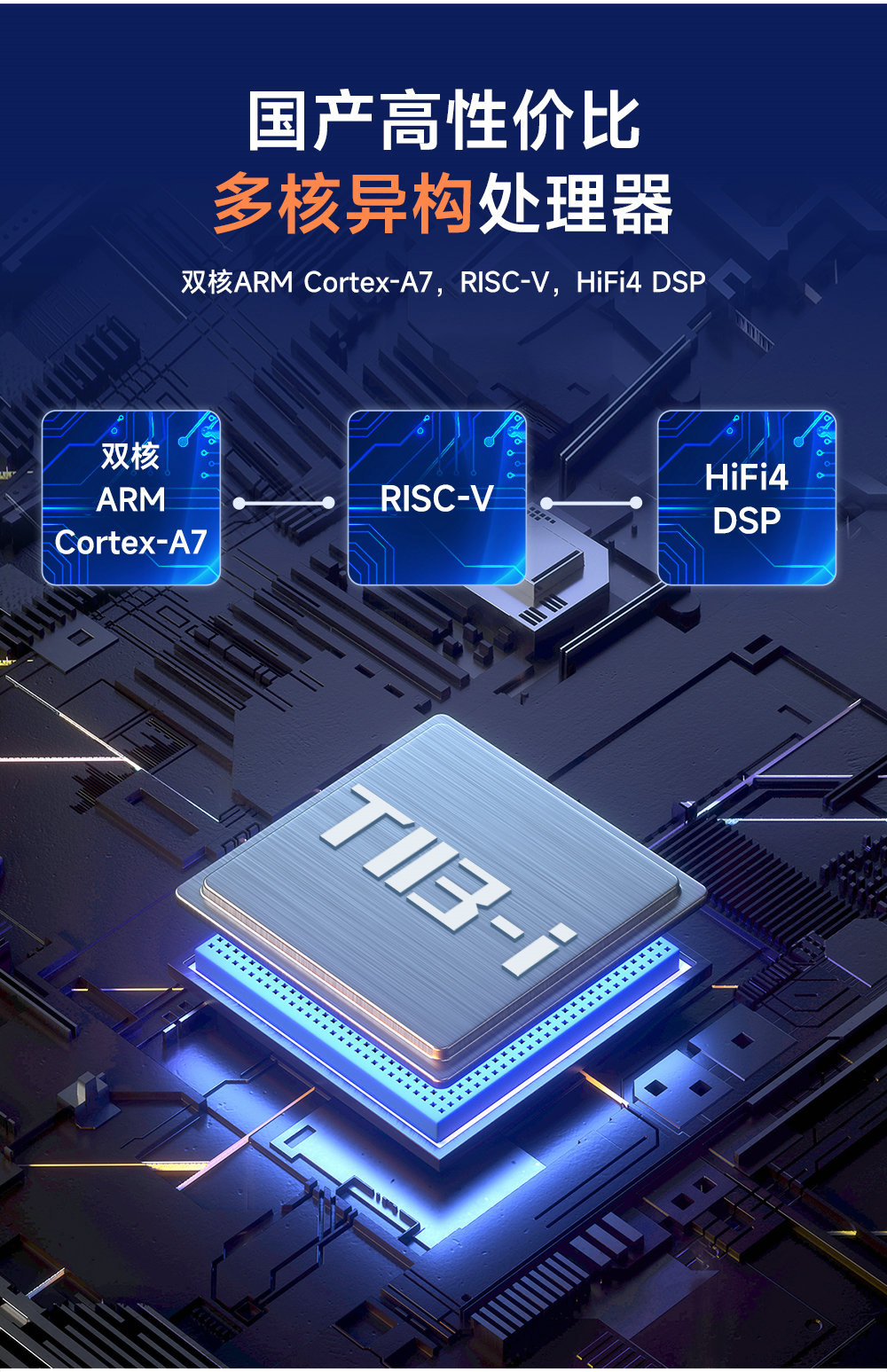

CPU	1	T113-i； Dual-core ARM Cortex-A7@1.2GHz； RISC-V CPU； HiFi4 DSP；
MEM	1	在板DDR3 SDRAM，16位寬，256MB/512MB/1GB可選；
FLASH	1	在板8GB eMMC / 在板256MB SPI NAND FLASH可選；

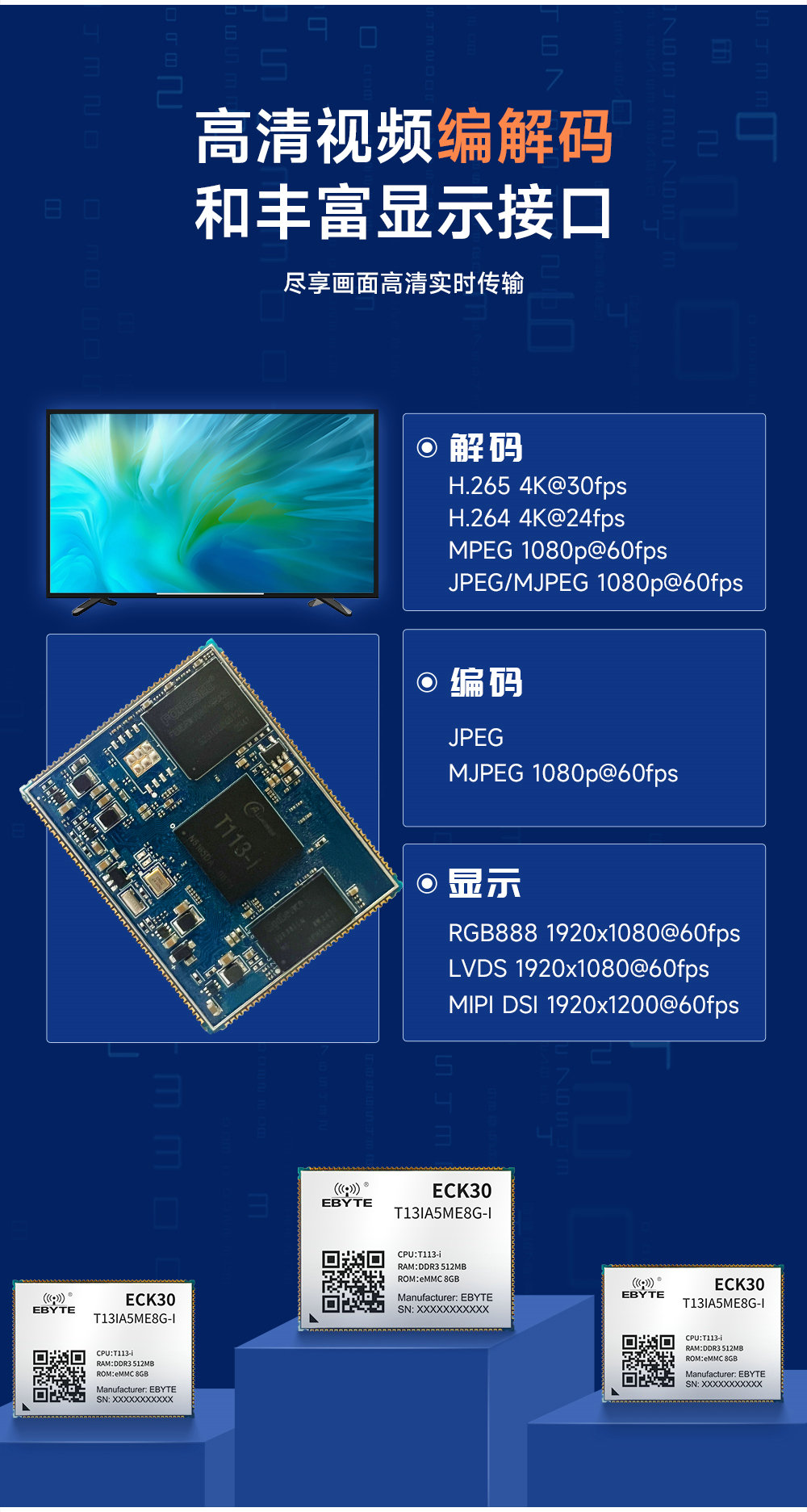

DISPLAY	1	并行RGB 24位色輸出，最高支持1920×1080@60fps；雙通道LVDS輸出，最高支持1920×1080@60fps； 4-lane MIPI DSI，最高支持1920×1200@60fps；注：以上顯示接口部分I/O為復用關系不能同時使用；串行RGB輸出，最高支持800×480@60fps；
CSI	1	8位并行數字?jǐn)z像頭接口，支持1080P@30fps，最大148.5MHz像素時鐘；
CVBS IN	2	1個CVBS decoder，支持NTSC和PAL制式，10-bit視頻ADC；
CVBS OUT	1	支持NTSC和PAL制式，10-bit視頻DAC；
Audio Codec	1	2通道DAC，采樣率8KHz~192KHz； 3通道ADC，采樣率8KHz~48KHz； 3路MIC IN、1路LINE IN、1路FM IN； 1路差分LINE OUT、1路Headphone OUT；
EMAC	1	支持RMII/RGMII接口(10/100/1000Mbps)；
SMHC	2	支持SD3.0，SDIO3.0，MMC5.0 協議； SDC0：4 位數據總線（推薦作為底板Micro SD 功能）； SDC1：4 位數據總線；注：SDC2未引出到郵票孔，用于板上連接eMMC或FLASH存儲芯片；
USB DRD	1	符合USB2.0標準，支持USB HOST和USB Device功能；
USB HOST	1	符合USB2.0標準，支持USB HOS功能；
TWI(I2C)	4	支持標準模式(100Kbps)和高速模式(400Kbps)；
SPI	1	支持SPI 模式和DBI(Display Bus Interface)模式；支持Master Mode、Slave Mode，1個片選信號；最高支持100MHz工作頻率；
UART	6	最大4Mbps 波特率（64MHz APB 時鐘），支持硬件或軟件流控；
PWM	8	0~100%可調占空比，支持輸出、輸入捕獲，輸出頻率為0~24MHz 或100MHz；
GPADC	2	12位SAR型A/D轉換器，采樣頻率高達1MHz；
TPADC	4	12位SAR型A/D轉換器，采樣頻率高達1MHz，支持4線電阻式觸摸屏；
LRADC	1	6位A/D轉換器，采樣頻率高達2KHz，支持保持鍵和通用鍵；
LEDC	1	支持1024個LED串行連接，LED數據傳輸速率高達800Kbps；
PCM/I2S	3	支持全雙工，采樣率8KHz~384KHz；
DMIC	1	最高支持8通道，采樣率8KHz~48KHz；
OWA	1	One Wire Audio，兼容S/PDIF協議；
CIR	2	包含CIR TX、CIR RX，可通過紅外線進行遠程控制；
CAN	2	支持CAN 2.0A和CAN 2.0B協議；
JTAG	3	包含ARM、RISC-V 和HiFi4 DSP JTAG；
GPIO	79	軟件配置GPIO功能，支持中斷輸入；

Pin	Pin Name	MPU Pin	Level/Rail	Type	Length(mil)	Comment
1	REFCLK_OUT_J2	J2	1.8V	AO
2	FEL_A18	A18	3.3V	DI		1KΩ in series
3	NMI_N3	N3	1.8V	I/O
4	RESET_M2	M2	3.3V	I/O		10KΩ pull up
5	DGND	-	GND	PWR
6	PG17_E7	E7	3.3V	I/O	1075.42
7	PG18_D7	D7	3.3V	I/O	1007.06
8	PG13_D6	D6	3.3V	I/O	891.26
9	PG9_B6	B6	3.3V	I/O	914.82
10	PG8_A6	A6	3.3V	I/O	919.43
11	PG2_A3	A3	3.3V	I/O	902.69
12	PG1_B3	B3	3.3V	I/O	907.56
13	PG0_B2	B2	3.3V	I/O	916.6
14	PG10_C6	C6	3.3V	I/O	904.65
15	PG12_D5	D5	3.3V	I/O	895.1
16	PG7_C5	C5	3.3V	I/O	902.43
17	PG6_B5	B5	3.3V	I/O	904.28
18	PG5_B4	B4	3.3V	I/O	901.95
19	PG4_A4	A4	3.3V	I/O	901.03
20	PG3_C3	C3	3.3V	I/O	898.23
21	PG16_F7	F7	3.3V	I/O	899.31
22	PG11_D4	D4	3.3V	I/O	782.01
23	PG14_E6	E6	3.3V	I/O	753.47
24	PG15_F6	F6	3.3V	I/O	752.68
25	DGND	-	GND	PWR
26	PF6_D3	D3	3.3V	I/O	1126.85
27	PF0_C2	C2	3.3V	I/O	1122.36
28	PF1_C1	C1	3.3V	I/O	1129.58
29	PF2_D2	D2	3.3V	I/O	1129.74	33Ω in series
30	PF5_E2	E2	3.3V	I/O	1131.95
31	PF3_D1	D1	3.3V	I/O	1130.76
32	PF4_E3	E3	3.3V	I/O	1124.16
33	DGND	-	GND	PWR
34	PE12_R5	R5	3.3V	I/O	1117.23
35	PE13_R4	R4	3.3V	I/O	1011.36
36	PE4_T2	T2	3.3V	I/O	1010.35
37	PE5_T3	T3	3.3V	I/O	1012.91
38	PE6_R1	R1	3.3V	I/O	1010.38
39	PE7_R2	R2	3.3V	I/O	1011.52
40	PE8_R3	R3	3.3V	I/O	1010.62
41	PE9_P2	P2	3.3V	I/O	1009.88
42	PE10_P3	P3	3.3V	I/O	1007.44
43	PE11_N1	N1	3.3V	I/O	1011.75
44	PE14_N4	N4	3.3V	I/O	1009.9
45	PE15_N5	N5	3.3V	I/O	1012.78
46	PE16_N6	N6	3.3V	I/O	971.43
47	PE17_M6	M6	3.3V	I/O	1002.44
48	PE0_V1	V1	3.3V	I/O	1012.2
49	PE1_U1	U1	3.3V	I/O	1012.06
50	PE2_U2	U2	3.3V	I/O	1011.86
51	PE3_U3	U3	3.3V	I/O	1010.43
52	DGND	-	GND	PWR
53	PB8_G15	G15	3.3V	I/O	1535.4
54	PB9_G16	G16	3.3V	I/O	1593.27
55	PB10_F17	F17	3.3V	I/O	1592.89
56	PB11_F15	F15	3.3V	I/O	1593.85
57	PB12_F16	F16	3.3V	I/O	1511.52
58	PB2_M16	M16	3.3V	I/O	1126.85
59	PB3_M15	M15	3.3V	I/O	1082.91
60	PB4_K16	K16	3.3V	I/O	1097.01
61	PB5_K15	K15	3.3V	I/O	1125.02
62	PB6_K17	K17	3.3V	I/O	1113.72
63	PB7_J15	J15	3.3V	I/O	1038.85
64	PB0_J16	J16	3.3V	I/O	1038.54
65	PB1_J17	J17	3.3V	I/O	1032.1
66	DGND	-	GND	PWR
67	PD0_W19	W19	3.3V	I/O	1017.36
68	PD1_V20	V20	3.3V	I/O	1016.69
69	PD2_V19	V19	3.3V	I/O	1016.5
70	PD3_U20	U20	3.3V	I/O	1016.65
71	DGND	-	GND	PWR
72	PD4_U19	U19	3.3V	I/O	1034.18
73	PD5_U18	U18	3.3V	I/O	1037.15
74	PD6_T19	T19	3.3V	I/O	1031.65
75	PD7_T18	T18	3.3V	I/O	1031.69
76	PD8_R20	R20	3.3V	I/O	1017.22
77	PD9_R19	R19	3.3V	I/O	1019.47
78	DGND	-	GND	PWR
79	PD10_T17	T17	3.3V	I/O	1018.78
80	PD11_R17	R17	3.3V	I/O	1018.77
81	PD12_P19	P19	3.3V	I/O	1017.67
82	PD13_P18	P18	3.3V	I/O	1018.78
83	PD14_N17	N17	3.3V	I/O	1016.2
84	PD15_N16	N16	3.3V	I/O	1019.47
85	DGND	-	GND	PWR
86	PD16_N20	N20	3.3V	I/O	1031.7
87	PD17_N19	N19	3.3V	I/O	1034.48
88	PD18_M19	M19	3.3V	I/O	1032.43
89	PD19_M18	M18	3.3V	I/O	1034.74
90	PD21_V18	V18	3.3V	I/O	1095.57
91	PD20_W18	W18	3.3V	I/O	1126.38
92	DGND	-	GND	PWR
93	FMINR_C17	C17	-	AI
94	FMINL_B17	B17	-	AI
95	LINEINR_C16	C16	-	AI
96	LINEINL_B16	B16	-	AI
97	AUGND	-	AGND	PWR
98	MBIAS_E16	E16	-	AO
99	MIC_DET_A17	A17	-	AI
100	MICIN1P_D20	D20	-	AI
101	MICIN1N_D19	D19	-	AI
102	MICIN2P_E15	E15	-	AI
103	MICIN2N_D15	D15	-	AI
104	MICIN3P_D17	D17	-	AI
105	MICIN3N_D16	D16	-	AI
106	AUGND	-	AGND	PWR
107	LINEOUTRP_B14	B14	-	AO
108	LINEOUTRN_C14	C14	-	AO
109	LINEOUTLP_B15	B15	-	AO
110	LINEOUTLN_C15	C15	-	AO
111	HBIAS_E17	E17	-	AO
112	HP_DET_A13	A13	-	AI
113	HPOUTR_D13	D13	-	AO
114	HPOUTFB_E13	E13	-	AO
115	HPOUTL_F13	F13	-	AO
116	DGND	-	GND	PWR
117	TVOUT0_E19	E19	-	AO
118	TVIN1_C9	C9	-	AI
119	TVIN0_B9	B9	-	AI
120	DGND	-	GND	PWR
121	LRADC_B12	B12	-	AI		51KΩ pull up
122	GPADC0_C13	C13	-	AI
123	GPADC1_B13	B13	-	AI
124	TP_X1_C12	C12	-	AI		1nF pull down
125	TP_X2_A11	A11	-	AI		1nF pull down
126	TP_Y1_B11	B11	-	AI		1nF pull down
127	TP_Y2_C11	C11	-	AI		1nF pull down
128	DGND	-	GND	PWR
129	USB1_DP_A8	A8	-	I/O	960.34
130	USB1_DM_B8	B8	-	I/O	962.55
131	DGND	-	GND	PWR
132	USB0_DP_B7	B7	-	I/O	957.89
133	USB0_DM_C7	C7	-	I/O	959.18
134	DGND	-	GND	PWR
135	VDD_3V3_SOM	-	3.3V	PWR
136	VDD_1V8_SOM	-	1.8V	PWR
137	DGND	-	GND	PWR
138	DGND	-	GND	PWR
139	VDD_5V_SOM	-	5V	PWR
140	VDD_5V_SOM	-	5V	PWR

產品手冊

【產品手冊】ECK30-T13IA 核心板產品手冊 V1.0

【產品手冊】ECK30-T13IA 核心板軟件開發指南 V1.0

硬件資料

【硬件資料】ECK30-T13IA Kicad PCB Library

【硬件資料】ECK30-T13IA Pin List V1.0

【硬件資料】ECK30-T13IA Structural model

芯片資料

【芯片資料】ECK30-T13IA Datasheet

開發資料

【開發資料】ECK30-T13IA 核心板資料提取碼：ECK3

億佰特簡介

【企業簡介】

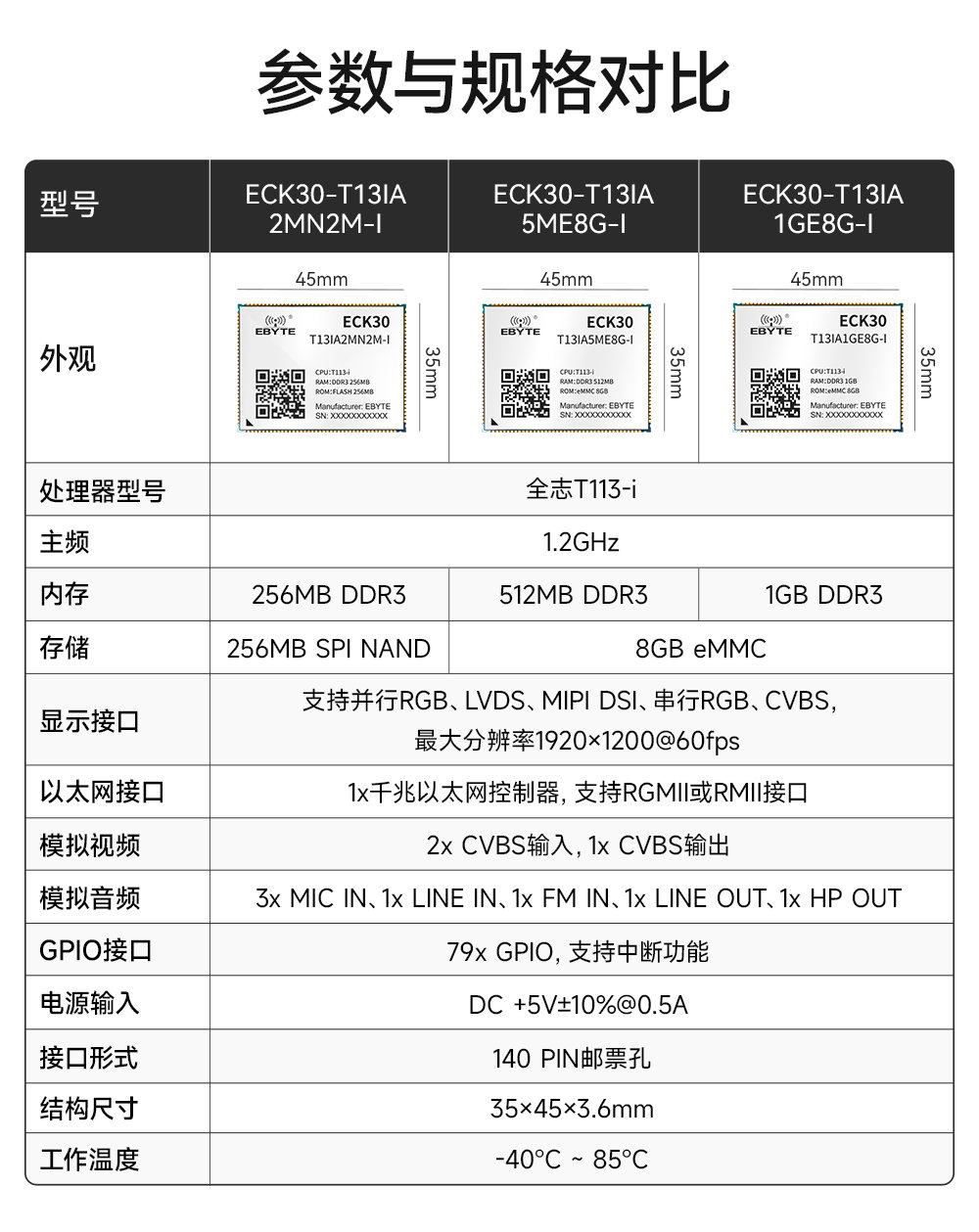

產品型號	處理器型號	處理器主頻Hz	內存容量MB	存儲容量MB	工作電壓V	接口形式	產品尺寸mm	工作溫度℃	功能特點
ECK30-T13IA1GE8G-I	T113-i	1.2GHz	1GB	8GB	5V	郵票孔	45353.6	-40℃-85℃	全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT
ECK30-T13IA5ME8G-I	T113-i	1.2GHz	512MB	8GB	5V	郵票孔	45353.6	-40℃-85℃	全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT
ECK30-T13IA2MN2M-I	T113-i	1.2GHz	256MB	256MB	5V	郵票孔	45×35×3.6	-40℃-85℃	全國產工業級，雙核ARM+RISC-V，高清顯示，高可靠性，支持Linux，支持QT
ECK10-131A2M2M-I	STM32MP131AAF3	650M	256	256	5	郵票孔	38323.1	-40~+85	工業級控制主板、高性價比，高可靠性，低功耗
ECK10-135A5M5M-I	STM32MP135AAF3	650M	512	512	5	郵票孔	38323.1	-40~+85	工業控制計算機、高性價比，高可靠性，低功耗，工業級
