工作頻率：2.4GHz
支持協議：BLE 4.2 802.11 b/g/n/e/i
通信距離：300m
接口類型：UART I/O
產品重量：2.5±0.1g
產品簡介：該WiFi模塊核心處理器ESP32提供了一套完整的802.11 b/g/n/e/i 無線局域網（WLAN）和藍牙4.2解決方案，具有最小物理尺寸。此款芯片專為低功耗和移動消費電子設備、可穿戴和物聯網設備而設計，片上集成了WLAN和藍牙的所有功能，具有低成本、布局好的特點。
溫馨提示：該產品已下架，批量可發起生產。
| WiFi | 描述 |
| 標準 | FCC/CE/TELEC/KCC/SRRC/NCC |
| 協議 | 802.11 b/g/n/e/i (802.11n，速度高達150Mbps) A-MPDU和A-MSDU聚合，支持0.4μS防護間隔 |
| 頻率范圍 | 2.4GHz~2.5GHz(2400M~2483.5M) |
| 藍牙 | 描述 |
| 協議 | 符合藍牙v4.2BR/EDR和BLE標準 |
| 射頻 | 具有-98dBm靈敏度的NZIF接收器 Class-1,Class-2和Class-3發射器 AFH |
| 音頻 | CVSD和SBC音頻 |
| 硬件特性 | 描述 |
| 模組接口 | SD卡、UART、SPI、SDIO、12C、LED PWM、電視 PWM、I2S、I2C、IR GPIO、電容式觸摸傳感器、ADC、DACLNA前置放大器 |
| 片上傳感器 | 霍爾傳感器、溫度傳感器 |
| 板上時鐘 | 40MHz晶振 |
| 工作電壓 | 2.3V~3.6V |
| 工作電流 | 平均：80mA |
| 工作溫度范圍 | -40℃ ~ +85℃ |
| 環境溫度范圍 | 正常溫度 |

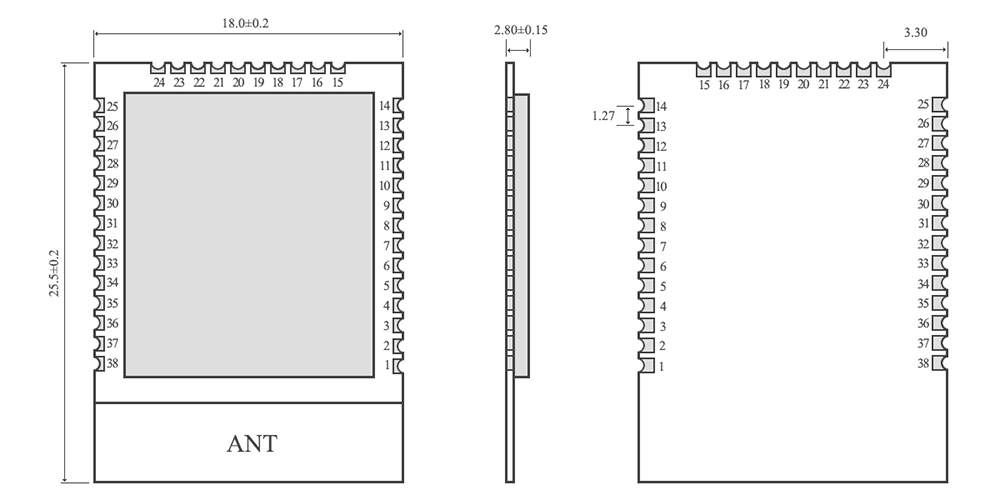

| 封閉尺寸 | 18±0.2mm * 25.5±0.2mm * 2.8±0.15mm |
| 軟件特性 | 描述 |
| WiFi 模式 | Station/SoftAP/SoftAP+Station/P2P |
| 安全機制 | WPA/WPA2/WPA2-Enterprise/WPS |
| 加密類型 | AES/RSA/ECC/SHA |
| 固件升級 | UART下載/OTA（通過網絡/通過主機下載和寫固件） |
| 軟件開發 | 支持云服務器開發/SDK用于用戶固件開發 |
| 網絡協議 | IPv4、IPv6、SSL、TCP/UDP/HTTP/FTP/MQTT |
| 用戶配置 | AT + 指令集、云端服務器、安卓/iOSapp |
| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | GND | 接地 |
| 2 | 3V3 | 供電 |
| 3 | EN | 使能芯片，高電平有效 |
| 4 | SENSOR_VP | GPIO36, SENSOR_VP, ADC_H, ADC1_CH0, RTC_GPIO0 |
| 5 | SENSOR_VN | GPIO39，SENSOR_VN, ADC_H, ADC1_CH3，RTC_GPIO3 |
| 6 | IO34 | GPIO34, ADC1_CH6, RTC_GPIO4 |
| 7 | IO35 | GPIO35, ADC1_CH7, RTC_GPIO5 |
| 8 | IO32 | GPIO32， XTAL_32K_P(32.768 kHz crystal oscillator input), ADC1_CH4, TOUCH9, RTC_GPIO9 |
| 9 | IO33 | GPIO33， XTAL_32K_N(32.768 kHz crystal oscillator output), ADC1_CH5, TOUCH8, RTC_GPIO8 |
| 10 | IO25 | GPIO25, DAC_1, ADC2_CH8, RTC_GPIO6, EMAC_RXD0 |
| 11 | IO26 | GPIO26, DAC_2, ADC2_CH9, RTC_GPIO7, EMAC_RXD1 |
| 12 | IO27 | GPIO27, ADC2_CH7, TOUCH7, RTC_GPIO17, EMAC_RX_DV |
| 13 | IO14 | GPIO14, ADC2_CH6, TOUCH6, RTC_GPIO16, MTMS, HSPICLK, HS2_CLK, SD_CLK, EMAC_TXD2 |
| 14 | IO12 | GPIO12, ADC2_CH5, TOUCH5, RTC_GPIO15, MTDI, HSPIQ, HS2_DATA2, SD_DATA2, EMAC_TXD3 |
| 15 | GND | 接地 |
| 16 | IO13 | GPIO13, ADC2_CH4, TOUCH4, RTC_GPIO14, MTCK, HSPID, HS2_DATA3， SD_DATA3， EMAC_RX_ER |
| 17 | SHD/SD2* | GPIO9, SD_DATA2, SPIHD, HS1_DATA2, U1RXD |
| 18 | SWP/SD3* | GPIO10, SD_DATA3, SPIWP, HS1_DATA3, U1TXD |
| 19 | SCS/CMD* | GPIO11, SD_CMD, SPICS0, HS1_CMD, U1RTS |
| 20 | SCK/CLK* | GPIO6, SD_CLK, SPICLK, HS1_CLK, U1CTS |
| 21 | SDO/SD0* | GPIO7, SD_DATA0, SPIQ, HS1_DATA0, U2RTS |
| 22 | SDI/SD1* | GPIO8, SD_DATA1, SPID, HS1_DATA1, U2CTS |
| 23 | IO15 | GPIO15, ADC2_CH3, TOUCHC3, MTDO, HSPICS0, RTC_GPIO13, HS2_CMD, SD_CMD, EMAC_RXD3 |
| 24 | IO2 | GPIO2, ADC2_CH2, TOUCH2, RTC_GPIO12, HSPIWP, HS2_DATA0, SD_DATA0 |
| 25 | IO0 | GPIO0, ADC2_CH1, TOUCH1, RTC_GPIO11, CLK_OUT1, EMAC_TX_CLK |
| 26 | IO4 | GPIO4, ADC2_CH0, TOUCH0, RTC_GPIO10, HSPIHD, HS2_DATA1, SD_DATA1, EMAC_TX_ER |
| 27 | IO16 | GPIO16, HS1_DATA4, U2RXD, EMAC_CLK_OUT |
| 28 | IO17 | GPIO17, HS1_DATA5, U2TXD, EMAC_CLK_OUT_180 |
| 29 | IO5 | GPIO5, VSPICS0, HS1_DATA6, EMAC_RX_CLK |
| 30 | IO18 | GPIO18, VSPICLK, HS1_DATA7 |
| 31 | IO19 | GPIO19, VSPIQ, U0CTS, EMAC_TXD0 |
| 32 | NC | - |
| 33 | IO21 | GPIO21, VSPIHD, EMAC_TX_EN |
| 34 | RXD0 | GPIO3, U0RXD, CLK_OUT2 |
| 35 | TXD0 | GPIO1, U0TXD, CLK_OUT3, EMAC_RXD2 |
| 36 | IO22 | GPIO22, VSPIWP, U0RTS, EMAC_TXD1 |
| 37 | IO23 | GPIO23, VSPID, HS1_STROBE |
| 38 | GND | 接地 |
| 產品說明書 |
【用戶手冊】ESP-WROOM-32_Datasheet_CN  |
| 【AT指令】ESP32 AT指令集 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 停產產品，批量可發起生產 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試。可以自行測試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
