芯片方案：SI4463
工作頻率：425~525MHz
發射功率：20dBm
通信距離：2km
通信接口：SPI
產品重量：3.5±0.1g

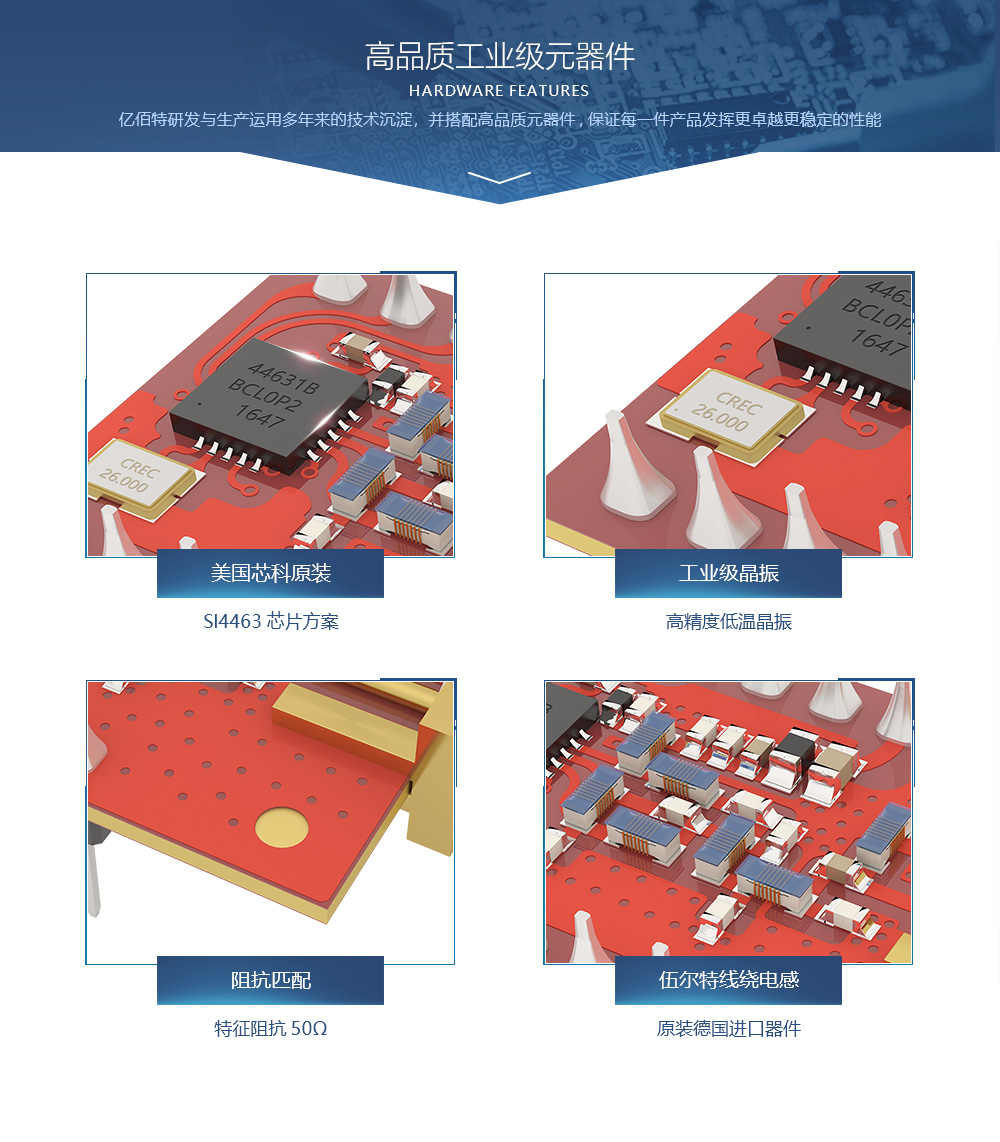

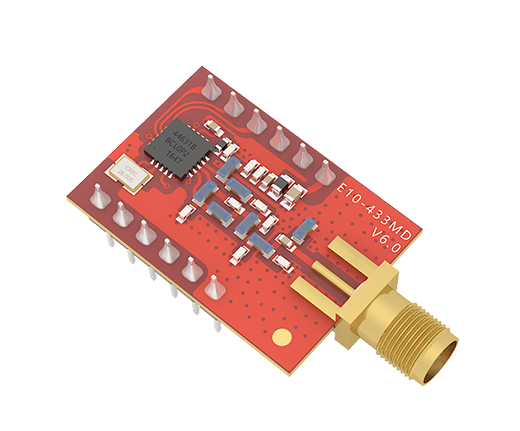

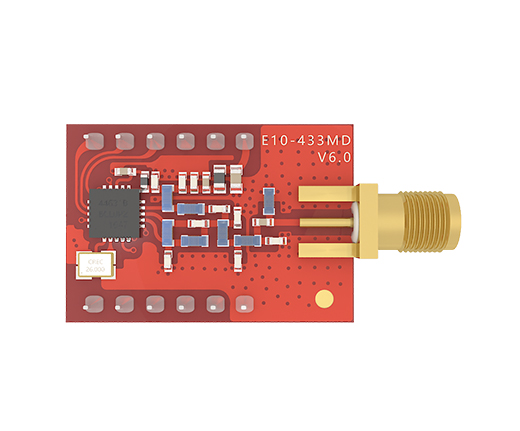

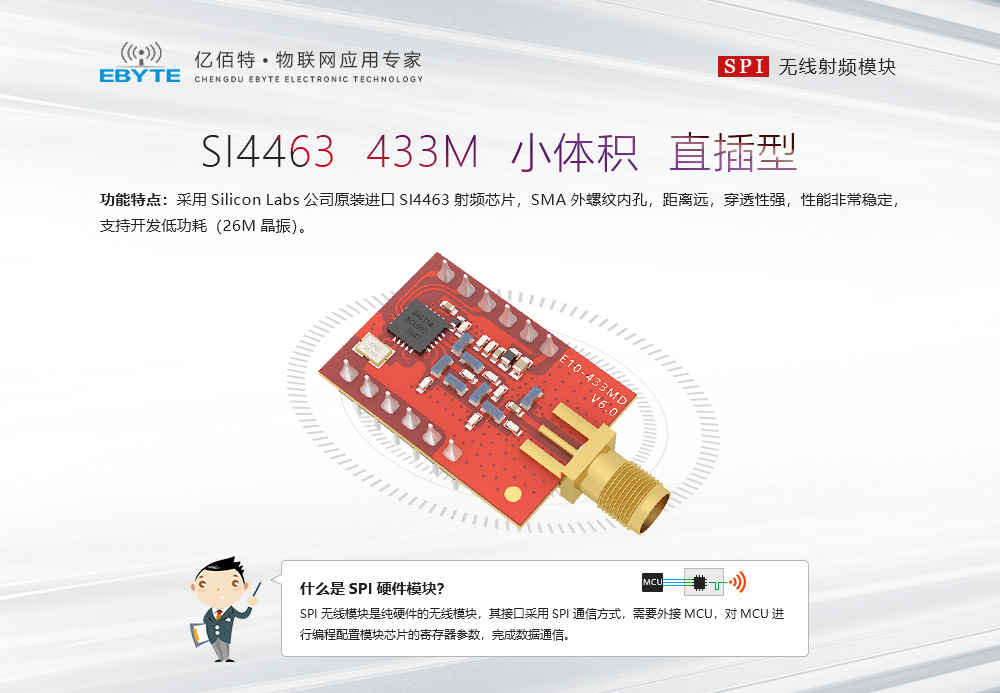

產品簡介：采用Silicon Labs公司原裝進口SI4463射頻芯片，SMA外螺紋內孔，距離遠，穿透性強，性能非常穩定，支持開發低功耗（26M晶振）。
溫馨提示：該產品已下架，批量可發起生產。
| 序號 | 參數名稱 | 參數值 | 注釋 |
| 1 | 射頻芯片 | SI4463 | Silicon Labs |

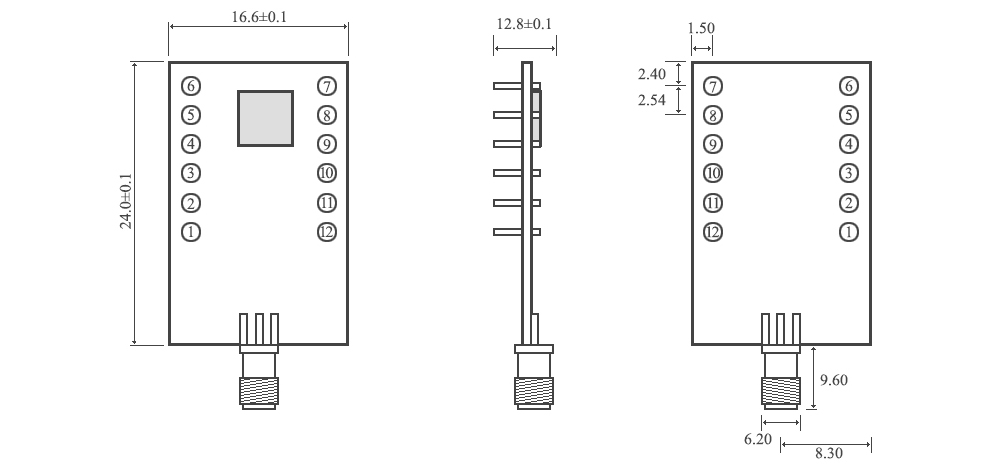

| 2 | 模塊尺寸 | 16.6 *24mm | 不含SMA |
| 3 | 模塊重量 | 3.4g | 含SMA |
| 4 | 工作頻段 | 425MHz ~ 525MHz | 可通過軟件調節，模塊采用26M晶振 |
| 5 | 生產工藝 | 無鉛工藝 | 無線類產品必須機貼方能保證批量一致性和可靠性 |
| 6 | 接口方式 | 2 * 6 * 2.54mm | 直插 |
| 7 | 供電電壓 | 1.8 ~ 3.6V DC | 注意：高于3.6V電壓，將導致模塊永久損毀 |
| 8 | 通信電平 | 0.7VCC ~ 3.5V | VCC指模塊供電電壓 |
| 9 | 實測距離 | 2000m | 晴朗空曠，最大功率，高度2m，250k空中速率 |
| 10 | 發射功率 | 最大20dBm | 約100mW |
| 11 | 空中速率 | 0.123k ~ 1Mbps | 建議盡可能使用低速 |

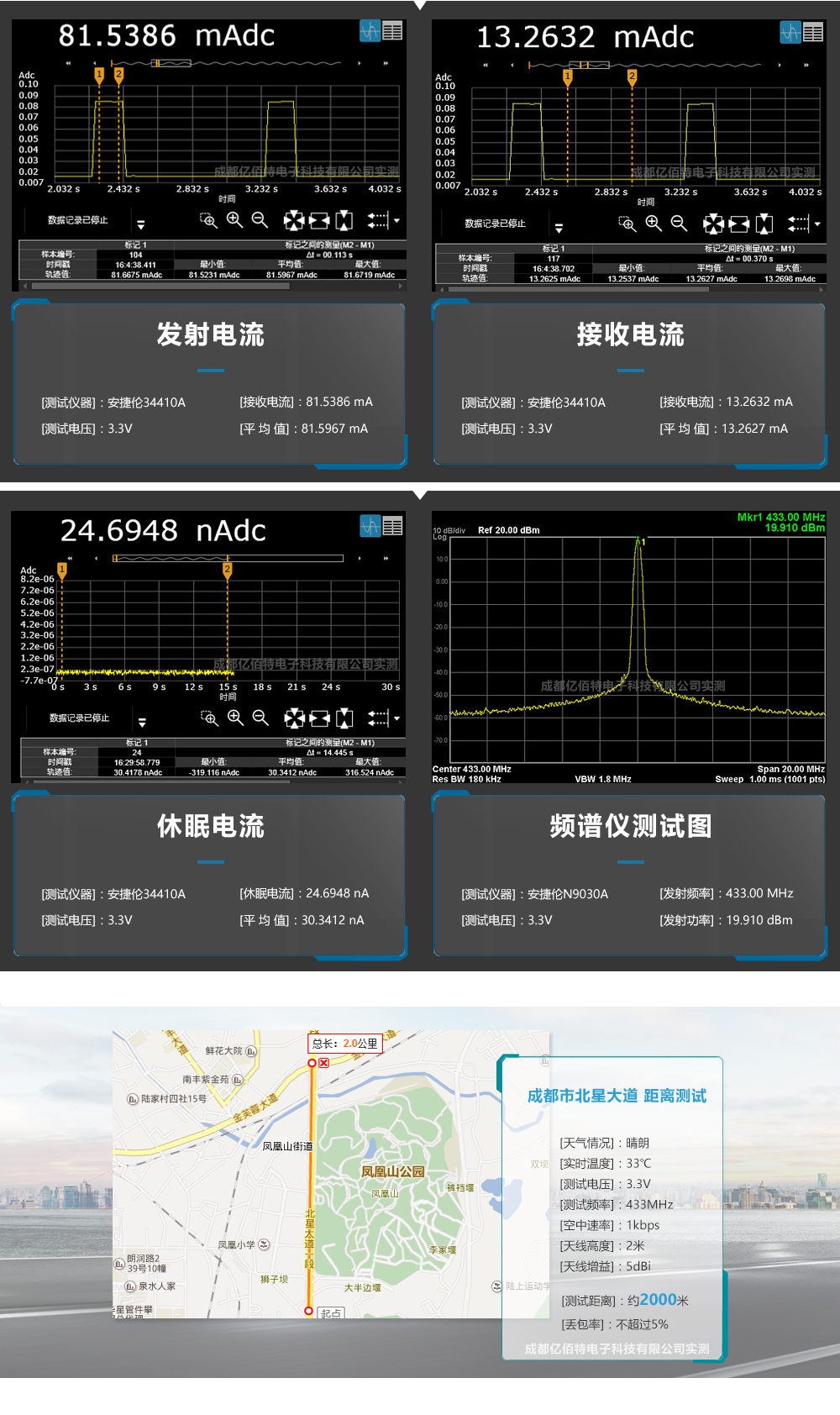

| 12 | 關斷電流 | 0.6uA | |
| 13 | 發射電流 | 80mA@20dBm | 供電能力必須大于200mA |
| 14 | 接收電流 | 13mA | 3.3V |
| 15 | 通信接口 | SPI | 最高速率可達10Mbps |
| 16 | 發射長度 | 1~64字節 | 單個數據包 |
| 17 | 接收長度 | 1~64字節 | 單個數據包 |
| 18 | RSSI支持 | 支持 | 詳見芯片手冊 |
| 19 | 天線接口 | SMA-K | 外螺紋內孔，50Ω特性阻抗 |
| 20 | 工作溫度 | -40 ~ +85℃ | 工業級 |
| 21 | 工作濕度 | 10% ~ 90% | 相對濕度，無冷凝 |
| 22 | 儲存溫度 | -40 ~ +125℃ | 工業級 |
| 23 | 接收靈敏度 | -126dBm@1kbps | 詳見芯片手冊 |

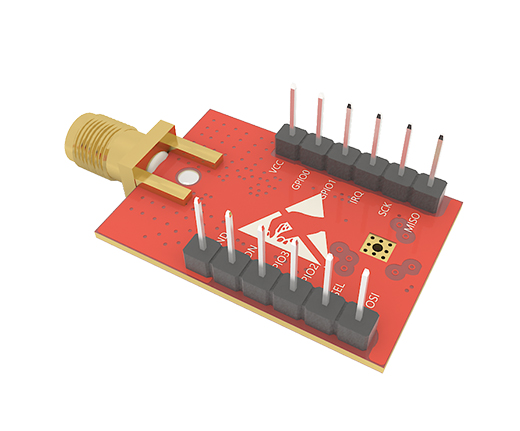

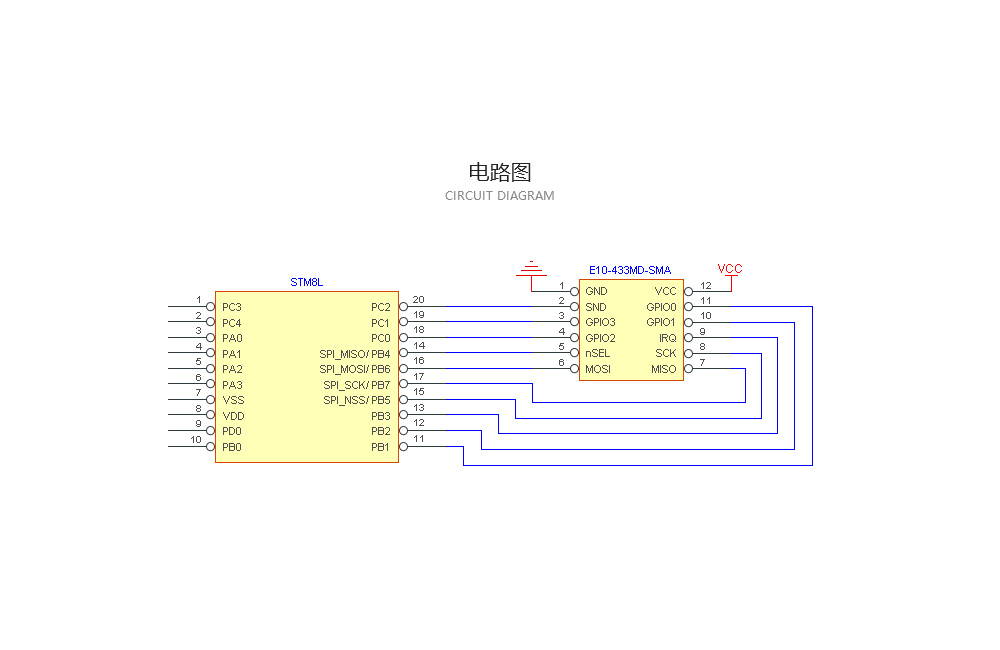

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | SDN | - | 模塊工作使能控制引腳，工作時為低電平（詳見SI4463 手冊） |
| 3 | GPIO3 | 輸出 | 連接模塊內部射頻開關的發射，可不連接，由SI4463 智能控制 |
| 4 | GPIO2 | 輸出 | 連接模塊內部射頻開關的接收，可不連接，由SI4463 智能控制 |
| 5 | nSEL | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 6 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 7 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 8 | SCK | 輸入 | 模塊SPI時鐘引腳 |
| 9 | IRQ | 輸出 | 模塊中斷引腳 |
| 10 | GPIO1 | 輸出 | 模塊信息輸出引腳（詳見SI4463 手冊） |
| 11 | GPIO0 | 輸出 | 模塊信息輸出引腳（詳見SI4463 手冊） |
| 12 | VCC | - | 供電電源，范圍必須1.8~ 3.6V之間 |
| 產品說明書 |
【用戶手冊】E10-433MD-SMA_UserManual_CN_v1.3  |
| 開發測試 |
| 【封裝文件】Pcb_E10-433MD-SMA |
| 【測試底板】E06-TB10 |
| 【芯片資料】SI4463 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 該產品已下架停產，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E10-868MS30 | SPI | SI4463 | 868M | 30 | 6 | 0.123~1M | 貼片 | 25*40 | 穩定可靠，內置PA+LNA | ||
| E10-915MS30 | SPI | SI4463 | 915M | 30 | 6 | 0.123~1M | 貼片 | 25*40 | 穩定可靠，內置PA+LNA | ||
| E10-915MS20 | SPI | SI4463 | 915M | 20 | 2.5 | 0.123~1M | 貼片 | 15*20 | 穩定可靠，雙天線可選 | ||
| E10-868MS20 | SPI | SI4463 | 868M | 20 | 2.5 | 0.123~1M | 貼片 | 15*20 | 超小體積，穩定可靠 | ||
| E10-433MS1W | SPI | SI4463 | 433M | 30 | 6 | 0.123~1M | 貼片 | 25*37 | 穩定可靠，內置PA+LNA | ||
| E10-433MD3 | SPI | SI4438 | 433M | 20 | 2 | 0.123~1M | 貼片 | 18.1*22.1 | 穩定可靠，抗干擾力強 | ||
| E10-433MD-SMA | SPI | SI4463 | 433M | 20 | 2 | 0.123~1M | 直插 | 16.6*24 | 穩定可靠，可開發低功耗 | ||
| E10-433MS | SPI | SI4463 | 433M | 20 | 2 | 0.123~1M | 貼片 | 14.5*18 | 超小體積，可開發低功耗 |
